Mit Arbeitsbreiten von 2,50 bis 6,18 m und Traktorleistungen bis maximal 400 PS sind diese robusten Rotorfräsen von KUHN auch für schwierigste Einsatzbedingungen geeignet und überzeugen mit einem guten Arbeitsergebnis.
Durch eine verbesserte Bodenstruktur werden Keimung sowie Wurzelentwicklung unterstützt und somit das Ertragspotenzial des Bodens besser ausgeschöpft. Die grossen Arbeitsbreiten der Modelle EL 122, 162, EL 282 und EL 402R machen sie besonders bei grösseren Gemischt- und Ackerbaubetrieben sowie beim Feldgemüsebau und bei Lohnunternehmern beliebt. Durch eine grosse Auswahl an Arbeitswerkzeugen, Rotorausführungen und Nachlaufwalzen können Sie sich eine Rotorfräse konfigurieren, die exakt Ihren spezifischen Bedürfnissen entspricht.
Die Modelle EL 122-162-282-402 R wurden für intensive Einsätze konzipiert und sind mit einem Getriebe ausgerüstet, das auf leistungsstarke Traktoren ausgelegt ist. Dank des Wechselradgetriebes kann die Kreiseldrehzahl schnell angepasst werden, so dass eine hervorragende Krümelung sowohl in schweren als auch leichten Böden möglich ist. Ein serienmässiges Zahnradpaar sowie auf Wunsch erhältliche Zahnräder erweitern das Einsatzspektrum. Ein serienmässiger Zapfwellenanschluss ermöglicht den Antrieb weiterer Werkzeuge, die an die Rotorfräse angebaut werden.
Das Hauptgetriebe und beide Seitengetriebe der EL 282 und EL 402 R-600 Rotorfräsen sind mit integrierten Pumpen für den Ölkreislauf ausgerüstet, die sowohl eine Schmierung der Zahnräder als auch eine Kühlung der Getriebe sicherstellen. Der Öltank hat eine grosse Oberfläche, so dass eine effiziente Wärmeableitung erfolgt, ohne dass ein empfindliches System aus Kühler und Lüfter erforderlich wäre, das zur Verstopfung neigt. Ausserdem kann das eingesetzte synthetische Öl höheren Temperaturen ausgesetzt werden als Standardöle. Beide Ölkreisläufe sind mit Ölfiltern ausgestattet und voneinander getrennt, um eine gegenseitige Verunreinigung auszuschliessen.

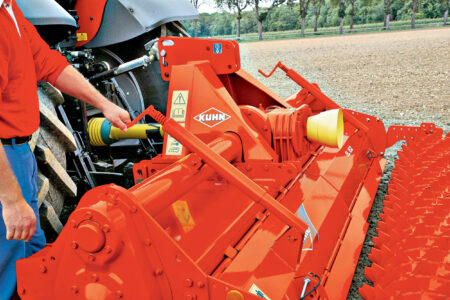

Mehrere Stellpositionen der Krümelhaube und die Tatsache, dass die Haube zweiteilig ist, sorgen für einen optimalen Krümeleffekt. Die Haube und damit der Krümeleffekt ist einfach über eine Kurbel vorne an der Maschine zu verstellen. So bekommen Sie keine Probleme, wenn eine Walze und eine Sämaschine an der Rotorfräse angebaut sind. Der robuste Aufbau der Gelenke und Hauben sorgt für eine längere Lebensdauer. An der Rotorfräse EL 402R-600 kann diese Einstellung hydraulisch von der Traktorkabine aus während der Arbeit erfolgen.

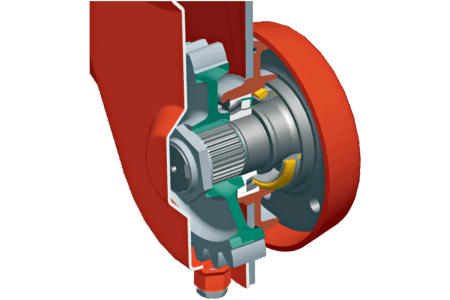

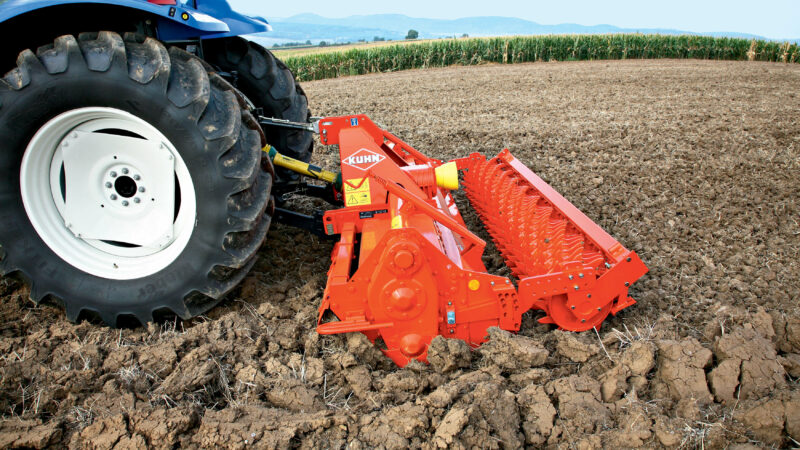

Die Rotorfräsen EL 122 und EL 162 haben einen grossen Rotor, der von robusten Zahnrädern aus geschmiedetem und einsatzgehärtetem Stahl angetrieben wird, die in einem Ölbad laufen. Ein grosser Pluspunkt: Die Zahnräder sind beidseitig gelagert, eine Garantie für ein perfektes Ineinandergreifen der Zähne und eine lange Lebensdauer des Antriebs. Die Rotorlagerung verfügt über spezielle, hochabdichtende Metalldichtungnen wie sie in Maschinen für besonders schwierige Einsätze wie z.B. im Reisanbau verwendet werden.

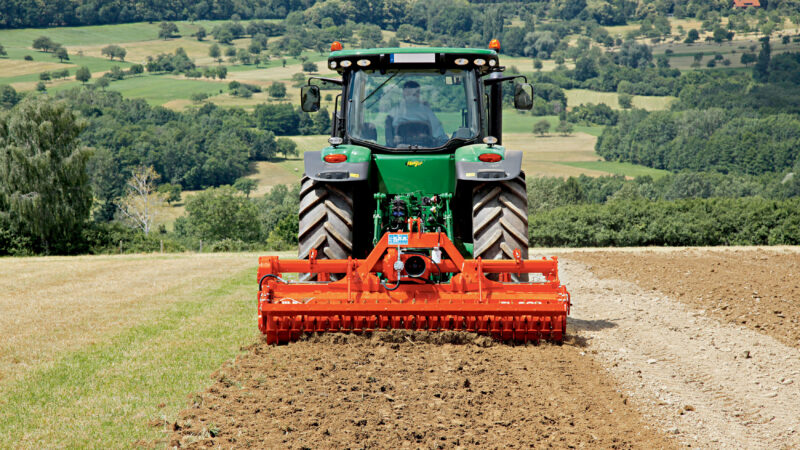

Bei den Rotorfräsen EL 282 und 402 R sind alle Zahnräder im Getriebe beidseitig auf Kegelrollenlagern gelagert. Das starke Zahnradprofil sucht in dieser Ausführung seinesgleichen auf dem Markt. Der Doppelantrieb der Rotorfräse EL 282 sorgt für eine reibungslose Übertragung des Drehmoments. Er arbeitet effizienter als ein Antrieb über zwei Einzelgetriebe. Eine KUHN-Exklusivität! Das DUPLEX-Getriebe bietet verschiedene Drehzahlbereiche. Das Hauptgetriebe ist nach hinten versetzt eingebaut, dadurch ist der Zapfwellenstummel länger und die Abwinkelung der Gelenkwelle geringer. Ein Vorteil beim Einsatz von Traktoren mit Breitreifen.

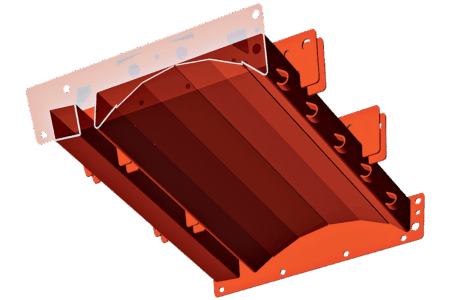

Die dickwandige Haube besteht aus einem Monoblock-Rahmen, der selbst grössten Beanspruchungen standhält. Dank einer Innenverstärkung übersteht die Maschine auch Einsätze auf steinigen Böden vollkommen sicher.
Der robuste Anbaurahmen ist hoch belastbar und kaum verschleissanfällig. Die teleskopierbaren Anbaugabeln mit mehreren Anbaupositionen passen sich problemlos unterschiedlichen Traktoren an.

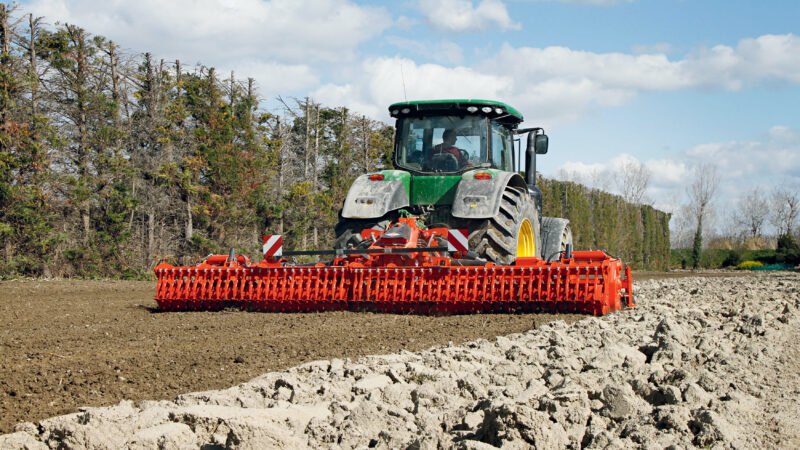

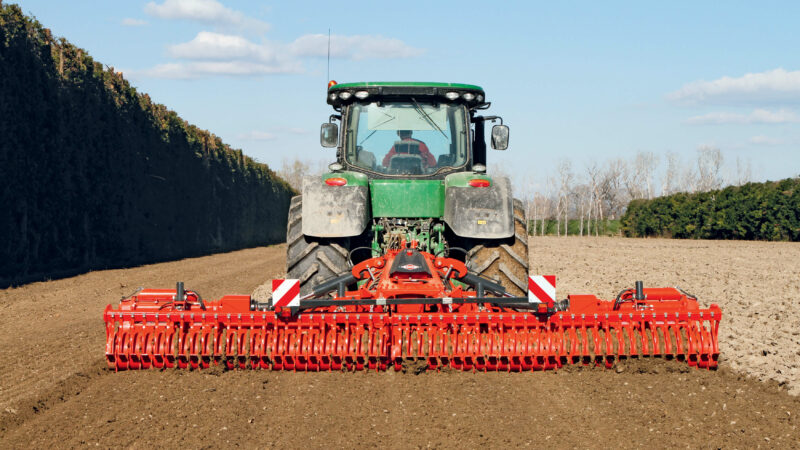

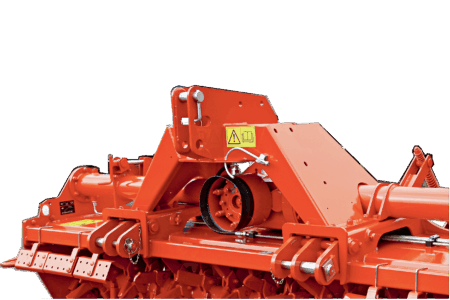

Bei den EL 282 und EL 402 R Kreiseleggen ist der Anbaurahmen für höchste Belastungen ausgelegt. Seitliche Streben verstärken die Struktur der über drei Meter breiten Maschinen. Die Anbauvorrichtung ist für Traktoren der Kategorie 3 und 4 (zusätzlich 4N bei der Rotorfräse EL 402 R-800) ausgelegt. Beide Modelle sind übrigens auch mit Quick-Hitch-Kupplern der Kategorie 3 und 4 (und 3 für EL 282) erhältlich.
KUHN-Rotorfräsen: So vielseitig, wie kaum eine andere Rotorfräse! Für die Einarbeitung von Gründünger und Ernterückständen, für den Grünlandumbruch und für verschiedenste Einsätze in grossen Acker- und Gemüsebaubetrieben. Mit den Fräsmessern (in den Ausführungen "L" oder "C") wird eine hervorragende Mischwirkung und gleichmässige Bodenbearbeitung erzielt. Die sechs Messer pro Flansch sind so konzipiert, dass sie leicht in den Boden eindringen und einen geringen Leistungsbedarf haben. Sie sind mit Gegenflanschen am Rotor befestigt und halten dadurch auch auf harten oder steinigen Böden absolut fest. Der Rotor ist bei der EL 282 serienmässig mit DURAKUHN-Messern mit 10 mm starker Wolframkarbidbeschichtung ausgestattet, wodurch sie besonders verschleissfest sind.

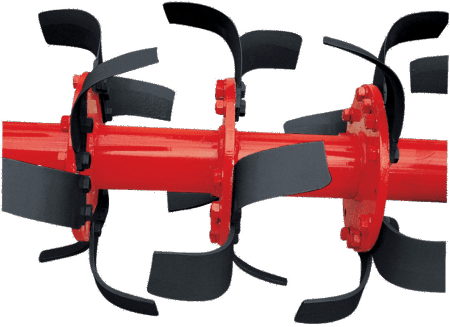

Die auf Griff stehenden Zinken der CULTITILLER-Fräsen sorgen für ein sehr gutes, direkt sichtbares Arbeitsergebnis. Sie heben den Boden an und schneiden ihn, was in Kombination eine hervorragend Einarbeitung der Pflanzenrückstände bewirkt. Abwechselnd nach links und rechts gedrehte Zinken ebnen die Oberfläche gut ein, indem sie die Erde zur Seite werfen. Die CULTITILLER-Fräsen eignen sich für die Bodenbearbeitung nach dem Pflug, für die flache Bodenbearbeitung bei Mulchsaat, für steinige Böden oder wenn kleingehäckselte Pflanzenrückstände gut eingearbeitet werden sollen.

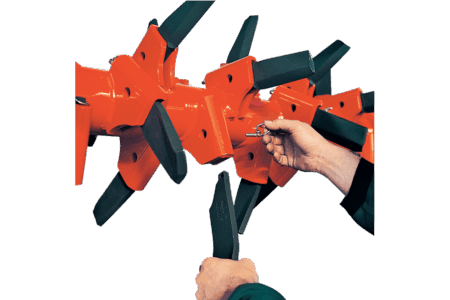

Das Fast-Fit Zinkenschnellwechselsystem der CULTITILLER ist exklusiv bei KUHN-Maschinen erhältlich. Die Zinken sind jeweils mit nur einem Klappstecker gesichert. So können sie in wenigen Minuten ausgetauscht werden. Eine spezielle Aufnahme hält sie dabei sicher in Position.
Die grosse Anzahl an schleppend angeordneten Zinken sorgt für eine besonders intensive Krümelung des Bodens und Zerkleinerung der Kluten sowie einen verstopfungsfreien Arbeitsprozess. Damit sich die Erde auch zur Seite bewegt, d.h. der Boden gut eingeebnet wird, sind die Zinken auf dem Rotor abwechselnd nach links und rechts gedreht. Dieser Rotor wird für die Bodenbearbeitung nach dem Pflug auf schwierigen Böden, für die Saatbettbereitung bei der Mulchsaat und für die Bereitung eines besonders feinkrümeligen Saatbetts für anspruchsvolle Frühjahrskulturen verwendet.
Das Schnellwechselsystem EASY-FIT bringt erhöhten Bedienkomfort mit sich: Für den An- und Abbau eines Zinkens muss lediglich eine Schraube angezogen bzw. gelockert werden.
EL 122-250 | EL 122-280 | EL 122-300 | EL 162-250 | EL 162-300 | EL 282-300 | EL 282-400 | EL 282-450 | EL 402 R-600 | EL 162-300 BIOMULCH | EL 122-250 Zinkenrotor | EL 122-250 Cultitiller | EL 122-250 Mulchmesser | EL 122-280 Zinkenrotor | EL 122-280 Cultitiller | EL 122-280 Mulchmesser | EL 122-300 Zinkenrotor | EL 122-300 Cultitiller | EL 122-300 Mulchmesser | EL 122-300 HD-Mulchmesser | EL 162-250 Zinkenrotor | EL 162-250 Cultitiller | EL 162-250 Mulchmesser | EL 162-250 HD-Hackmesser | EL 162-300 Zinkenrotor | EL 282-300 Rotorfräse (Hackmesser) | EL 162-300 Cultitiller | EL 162-300 Mulchmesser | EL 162-300 HD-Hackmesser | EL 282-300 Cultitiller | EL 282-400 Rotorfräse (Hackmesser) | EL 282-400 Cultitiller | EL 282-450 Rotorfräse (Hackmesser) | EL 282-450 Cultitiller | EL 402 R-600 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Verfügbare Rotoren | MULCHMESSER - ZINKENROTOR – CULTITILLER | MULCHMESSER - ZINKENROTOR – CULTITILLER | MULCHMESSER - HD-MULCHMESSER - ZINKENROTOR - CULTITILLER | MULCHMESSER - HD-HACKMESSER - ZINKENROTOR – CULTITILLER | MULCHMESSER - HD-HACKMESSER - ZINKENROTOR - CULTITILLER | ROTORFRÄSE - CULTITILLER | ROTORFRÄSE - CULTITILLER | ROTORFRÄSE - CULTITILLER | CULTIROTOR |
EL 122-250 | EL 122-280 | EL 122-300 | EL 162-250 | EL 162-300 | EL 282-300 | EL 282-400 | EL 282-450 | EL 402 R-600 | EL 162-300 BIOMULCH | EL 122-250 Zinkenrotor | EL 122-250 Cultitiller | EL 122-250 Mulchmesser | EL 122-280 Zinkenrotor | EL 122-280 Cultitiller | EL 122-280 Mulchmesser | EL 122-300 Zinkenrotor | EL 122-300 Cultitiller | EL 122-300 Mulchmesser | EL 122-300 HD-Mulchmesser | EL 162-250 Zinkenrotor | EL 162-250 Cultitiller | EL 162-250 Mulchmesser | EL 162-250 HD-Hackmesser | EL 162-300 Zinkenrotor | EL 282-300 Rotorfräse (Hackmesser) | EL 162-300 Cultitiller | EL 162-300 Mulchmesser | EL 162-300 HD-Hackmesser | EL 282-300 Cultitiller | EL 282-400 Rotorfräse (Hackmesser) | EL 282-400 Cultitiller | EL 282-450 Rotorfräse (Hackmesser) | EL 282-450 Cultitiller | EL 402 R-600 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Arbeitsbreite ca. (m) | 2,5 | 2,72 | 3 | 2,5 | 3 | 3 | 4 | 4,5 | 6,18 | 3,00 | 2,50 | 2,50 | 2,50 | 2,72 | 2,72 | 2,72 | 3,00 | 3,00 | 3,00 | 3,00 | 2,50 | 2,50 | 2,50 | 2,50 | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 | 4,00 | 4,00 | 4,50 | 4,50 | 6,18 |
Gesamtbreite (m) | 2,77 | 2,99 | 3,25 | 2,77 | 3,25 | 3,39 | 4,42 | 4,86 | 6,54 | 3,25 | 2,77 | 2,77 | 2,77 | 2,99 | 2,99 | 2,99 | 3,25 | 3,25 | 3,25 | 3,25 | 2,77 | 2,77 | 2,77 | 2,77 | 3,25 | 3,39 | 3,25 | 3,25 | 3,25 | 3,39 | 4,42 | 4,42 | 4,86 | 4,86 | 6,54 |
Maximal zulässige Traktorleistung - kW / PS | 92 / 125 | 92 / 125 | 92 / 125 | 121 / 165 | 121 / 165 | 201 / 270 | 201 / 270 | 201 / 270 | 294 / 400 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 92 / 125 | 201 / 270 | 201 / 270 | 201 / 270 | 201 / 270 | 201 / 270 | 201 / 270 | 294 / 400 | |||||||||
Mindestleistungsbedarf am Traktor - kW / PS | 48 / 65 | 52 / 70 | 55 / 75 | 66 / 90 | 73 / 100 | 74 / 100 | 97 / 130 | 108 / 145 | 220 / 300 | 73 / 100 | 48 / 65 | 48 / 65 | 48 / 65 | 52 / 70 | 52 / 70 | 52 / 70 | 55 / 75 | 55 / 75 | 55 / 75 | 55 / 75 | 66 / 90 | 66 / 90 | 66 / 90 | 66 / 90 | 73 / 100 | 74 / 100 | 73 / 100 | 73 / 100 | 73 / 100 | 74 / 100 | 97 / 130 | 97 / 130 | 108 / 145 | 108 / 145 | 220 / 300 |
Hauptantrieb | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Standardgetriebe | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit 2 Wechselradsätzen serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Wechselradgetriebe (DUPLEX) mit einem Wechselradsatz serienmässig | Standardgetriebe |
Zapfwellendurchtrieb | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | |||||||||||
Seitenantrieb | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | Im Ölbad laufendes Zahnradseitengetriebe mit senkgeschmiedeten, gehärteten Zahnrädern | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | Zahnradseitenantrieb mit Ölbad | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | verstärkter Zahnradseitenantrieb mit Zwischenantriebsrädern und Ölkühler | Im Ölbad laufendes Zahnradseitengetriebe mit senkgeschmiedeten, gehärteten Zahnrädern |
Überlastschutz | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | Überlast-Abschaltkupplung an den Seitengetrieben | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | einstellbare Rutschkupplung | Überlast-Abschaltkupplung an den Seitengetrieben |
Rotordurchmesser (mm) | Mulchmesserrotor : 525 / Zinkenrotor : 540 / Cultitiller : 520 | Mulchmesserrotor : 525 / Zinkenrotor : 540 / Cultitiller : 520 | Mulchmesserrotor : 525 / Zinkenrotor : 540 / Cultitiller : 520 | Mulchmesserrotor : 550 / HD-Hackmesserrotor : 590 / Zinkenrotor: 570 / Cultitiller : 570 | Mulchmesserrotor : 550 / HD-Hackmesserrotor : 590 / Zinkenrotor : 570 / Cultitiller : 570 | Rotorfräse : 600 / Cultitiller : 600 | Rotorfräse : 600 / Cultitiller : 600 | Rotorfräse : 600 / Cultitiller : 600 | Cultirotor : 550 | 550 | 540 | 520 | 525 | 540 | 520 | 525 | 540 | 520 | 525 | 525 | 570 | 570 | 550 | 590 | 570 | 600 | 570 | 550 | 590 | 600 | 600 | 600 | 600 | 600 | 550 |
Anzahl Messer | 60 | 66 | 72 | 60 | 72 | 72 | 96 | 108 | 144 | 72 | 84 | 56 | 60 | 88 | 60 | 66 | 100 | 66 | 72 | 72 | 84 | 56 | 60 | 60 | 100 | 72 | 66 | 72 | 72 | 96 | 108 | 144 | |||
Anzahl Messer - bei Zinkenrotor | 84 | 88 | 100 | 84 | 100 | 92 | 120 | ||||||||||||||||||||||||||||
Anzahl Messer - bei Cultitiller-Rotor | 56 | 60 | 66 | 56 | 66 | 60 | 80 | 90 | |||||||||||||||||||||||||||
Arbeitstiefe (cm) - min./max. | 8 bis 23 | 8 bis 23 | 8 bis 23 | 8 bis 25 | 8 bis 25 | 8 bis 26 | 8 bis 26 | 8 bis 26 | 0 bis 26 | 3 - 7 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 23 | 8 / 25 | 8 / 25 | 8 / 25 | 8 / 25 | 8 / 25 | 8 / 26 | 8 / 25 | 8 / 25 | 8 / 25 | 8 / 26 | 8 / 26 | 8 / 26 | 8 / 26 | 8 / 26 | 0/26 |
Tiefenführung | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über Gleitkufen, vordere Stützräder, hintere Laufräder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | über vordere Stützräder, hintere Räder oder Walzen - bei Bestellung angeben! | |||
Anbau | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3, 4N u. 4, Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2, Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 2 u. 3 (3 auf Anfrage), Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3 u. 4, Anbaugabeln | Dreipunktanbau Kat. 3, 4N u. 4, Anbaugabeln |
Gewicht (kg) ca. (Mulchmesser-Rotor/Cultitiller/Zinkenrotor), mit Gleitkufen | 955 - 1095 - 970 | 955 - 1155 - 1007 | 1045 - 1215 - 1055 | 1095 - 1167 - 1190 - 1100 | 1200 - 1286 - 1305 - 1210 | ||||||||||||||||||||||||||||||
Gewicht (kg) ca. (Mulchmesser-Rotor/Cultitiller/Zinkenrotor), mit vorderen Stützrädern Ø 355 mm | 980 - 1120 - 995 | 1020 - 1180 - 1035 | 1070 - 1240 - 1080 | 1120 - 1192 - 1215 - 1125 | 1225 - 1311 - 1330 - 1235 | ||||||||||||||||||||||||||||||
Gewicht (kg) ca. mit ROHRPACKER-Walze Ø 390 mm | 1120 - 1260 - 1135 | 1215 - 1375 - 1225 | 1240 - 1410 - 1250 | 1260 - 1330 - 1355 - 1265 | 1390 - 1475 - 1495 - 1400 | 1.260 | 1.135 | 1.120 | 1.375 | 1.227 | 1.215 | 1.410 | 1.250 | 1.240 | 1.300 | ||||||||||||||||||||
Gewicht (kg) ca. mit MAXIROHR-Walze Ø 520 mm | 1080 - 1220 - 1095 | 1180 - 1340 - 1190 | 1195 - 1365 - 1205 | 1220 - 1292 - 1315 - 1225 | 1350 - 1435 - 1455 - 1360 | 1870 - 1825 - 1890 | 2210 - 2145 - 2170 | 2400 - 2335 | 3955 | 1.220 | 1.095 | 1.080 | 1.340 | 1.192 | 1.180 | 1.365 | 1.205 | 1.195 | 1.255 | 1.315 | 1.225 | 1.220 | 1.292 | 1.455 | 1.870 | 1.360 | 1.350 | 1.436 | 1.825 | 2.210 | 2.145 | 2.400 | 2.335 | 3.955 | |
Gewicht (kg) ca. mit MAXIPACKER-Walze Ø 535 mm | 1320 - 1460 - 1335 | 1470 - 1640 - 1480 | 1460 - 1532 - 1555 - 1465 | 1625 - 1710 - 1730 - 1635 | 2095 - 2115 - 2050 | 2565 - 2525 - 2500 | 2790 - 2725 | 4490 | 1.460 | 1.335 | 1.320 | 1.640 | 1.480 | 1.470 | 1.530 | 1.555 | 1.465 | 1.460 | 1.532 | 1.730 | 2.095 | 1.635 | 1.625 | 1.711 | 2.050 | 2.565 | 2.500 | 2.790 | 2.725 | 4.470 | |||||
Gewicht (kg) ca. mit ZAHNPACKER-Walze PK2 Ø 515 mm | 1435 - 1605 - 1445 | 1595 - 1680 - 1700 - 1605 | 2130 - 2150 - 2085 | 1.435 | 1.495 | ||||||||||||||||||||||||||||||
Transportbreite (m) | 3,28 | 4,31 | 4,75 | 3 | 3,28 | 3,28 | 4,31 | 4,31 | 4,75 | 4,75 | |||||||||||||||||||||||||
Ölkühlung am Zentral- und Seitengetriebe | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | Serie | ||||||||||||||||||||||||
Gewicht (kg) ca. mit PACKLINER-Walze Ø 592 mm - Reihenabstand 125 mm | 2168 - 2190 - 2125 | 2774 - 2735 - 2710 | 2.168 | 2.123 | 2.774 | 2.709 | |||||||||||||||||||||||||||||
Seitliche Zuführscheiben | Serie | Serie | Serie | Ø 460 mm | Serie | Serie | Serie | Serie | Serie | Serie | Ø 460 mm | ||||||||||||||||||||||||
Zapfwellendrehzahl (min-1) | 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 750/1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 540 / 750 / 1000 | 750/1000 | 750/1000 | 750/1000 | 750/1000 | 750/1000 | 1000 | ||||||||
Rotordrehzahl (min-1) | 244 | ||||||||||||||||||||||||||||||||||
Einstellung der Arbeitstiefe | hydraulisch | hydraulisch | |||||||||||||||||||||||||||||||||
Einstellung der Krümelhauben | hydraulisch | hydraulische Verstellung | |||||||||||||||||||||||||||||||||
Arbeitsstellung | starr oder in Schwimmstellung (+/- 2,5°) | starr oder in Schwimmstellung (0/+ 2,5°) | |||||||||||||||||||||||||||||||||
Verriegelung in Transportstellung | hydraulisch | hydraulische Verriegelung | |||||||||||||||||||||||||||||||||
Maximal zulässige Traktorleistung - kW / PS - bei 1000 min-1 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | 121 / 165 | ||||||||||||||||||||||||||
Gelenkwelle | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 6 Nuten, 1 3/8'' - 21 Nuten, 1 3/4'' - 6 Nuten oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | Walterscheid Serie P, Wartung nur alle 250 Einsatzstunden (1 3/8'' - 21, 1 3/4'' - 6 oder 1 3/4'' - 20 Nuten - bei Bestellung angeben!) | ||||||||||
Werkzeuge | Winkelmesser (mit 2 Schrauben befestigt) | Easy-Fit Zinken (mit 1 Schraube befestigt) | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Mulchmesser | Easy-Fit Zinken (mit 1 Schraube befestigt) | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Mulchmesser | Easy-Fit Zinken (mit 1 Schraube befestigt) | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Mulchmesser | HD-Mulchmesser | Easy-Fit Zinken (mit 1 Schraube befestigt) | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Easy-Fit Zinken (mit 1 Schraube befestigt) | Hackmesser mit DURAKUHN-Beschichtung | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Hackmesser mit DURAKUHN-Beschichtung | Fast-Fit Zinken (Zinken-Schnellbefestigung) | Hackmesser mit DURAKUHN-Beschichtung | Fast-Fit Zinken (Zinken-Schnellbefestigung) | ||||||||||||||
Gewicht (kg) ca. | 1.350 (mit vorderen Stützrädern) | ||||||||||||||||||||||||||||||||||
Gewicht (kg) ca., mit Gleitkufen oder Stützrädern | 1.095 / 1.120 | 970 / 995 | 955 / 980 | 1.155 / 1.180 | 1.007 / 1.032 | 995 / 1.020 | 1.215 / 1.240 | 1.055 / 1.080 | 1.045 / 1.070 | 1.105 / 1.130 | 1.190 / 1.215 | 1.100 / 1.125 | 1.095 / 1.120 | 1.167 / 1.192 | 1.305 / 1.330 | 1.210 / 1.235 | 1.200 / 1.225 | 1.286 / 1.311 | |||||||||||||||||
Gewicht (kg) ca. mit ZAHNPACKER-Walze PK2 Ø 515 mm | 1.605 | 1.445 | 1.700 | 2.130 | 1.595 | 1.681 | 2.085 | - | |||||||||||||||||||||||||||
Gewicht (kg) ca. mit ROHRPACKER-Walze Ø 390 mm mit abnehmbaren Stäben | 1.355 | 1.265 | 1.260 | 1.332 | 1.495 | 1.400 | 1.390 | 1.476 | |||||||||||||||||||||||||||
Zapfwellendurchtrieb (gleiche Drehzahl wie Traktorzapfwelle) | Serie | Serie | Serie | Serie | Serie | Serie | |||||||||||||||||||||||||||||
Anzahl Messer - bei Cultitiller-Rotor | 60 | 80 | 90 | ||||||||||||||||||||||||||||||||
Rotordrehzahl (min-1) mit Standardgetriebe | 244 |
