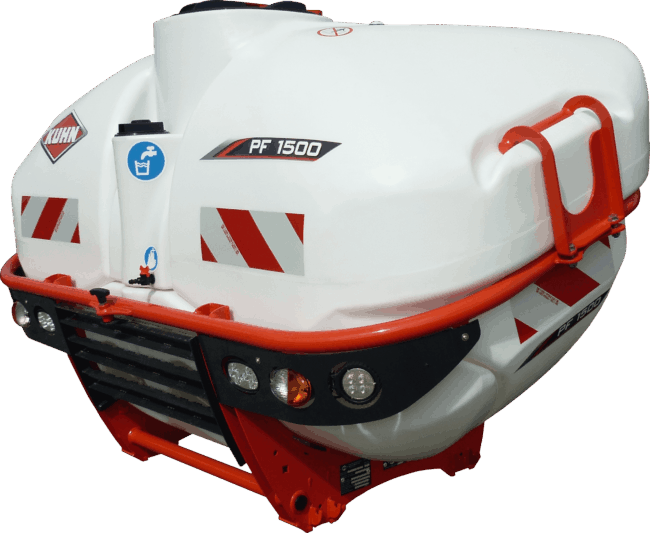

PF
Bei der Frontanbauspritze PF handelt es sich nicht um einen simplen Fronttank, sondern um eine reguläre Spritze, die vollwertig und unabhängig ist. Durch Kombination mit einer DELTIS 2 oder ALTIS 2 können Sie die Menge an mitgeführter Spritzbrühe um bis zu 100% steigern.
Durch die Kombination einer Heckanbauspritze und dem Fronttank PF haben Sie 2.300 bis 3.500 Liter Spritzflüssigkeit an Bord. Dies kann somit eine wirtschaftlichere Lösung als die Anschaffung einer selbstfahrenden Spritze mit vergleichbarem Tankinhalt sein. Die Frontspritze sorgt mit einem Fassungsvermögen von bis zu 1.500 Litern für eine optimale Gewichtsverteilung am Traktor und eine ausgezeichnete Stabilität des Gespanns sogar am Hang.
Ihre Vorteile
Weit über die Einsatzmöglichkeiten eines einfachen Fronttanks hinaus, bietet unsere Frontanbauspritze alle massgeblichen Funktionen einer regulären Feldspritze und kann unabhängig und autonom eingesetzt werden. Sie verfügt über die Funktionen Rühren, Reinigen und Einmischen der Mittel. Durch ihr ausgeprägtes Design bietet sie grosse Sichtfreiheit vorne am Traktor. Eine gut sichtbare Füllstandanzeige seitlich am Tank lässt die Restmenge im Behälter sehr leicht vom Traktorsitz aus einsehen.
Die clevere Anordnung der drei PF-Behälter sorgt nicht nur für ein kompaktes Erscheinungsbild, sondern ermöglicht auch eine zentrale Befüllung der Behälter, die vorne an der Spritze zugänglich sind. In der Ausführung PF Select können ein Hauptbehälter und ein Frischwasserbehälter hinzugefügt werden, wodurch Fassungsvermögen von 1350 oder 1850 Litern erreicht werden. Die Feldspritze verfügt ausserdem über zwei Staufächer vorne.
Tatsächliches Fassungsvermögen des Hauptbehälters: 1160 bzw. 1660 Liter
Fassungsvermögen des Frischwasserbehälters: 190 Liter
Fassungsvermögen des Handwaschbehälters: 16 Liter
Mit dem manuellen Bedienzentrum MANUSET haben Sie beim Ansetzen der Spritzbrühe alles unter Kontrolle. Die intuitiven Bedienelemente sind alle auf der linken Seite der Feldspritze angeordnet.
Die PF-Feldspritze ist serienmässig mit dem Pumpenmodell PM 75 oder PM 125 ausgerüstet und verfügt über einen externen Sauganschluss für eine autonome Befüllung.
Beim Bedienzentrum DILUSET sind die beiden Hauptventile motorgesteuert und die Hauptfunktionen der PF-Spritze werden direkt von der Traktorkabine aus betätigt: Rühren und Reinigen. Über die beiden Bedienelemente am Bedienzentrum wird das Saugventil gesteuert.
Eine elektrisch betriebene Pumpe (22 l/min) gewährleistet eine perfekte Mischung der Spritzflüssigkeit und Reinigung des Haupttanks am Ende der Pflanzenschutzmassnahmen. Es sind zwei weitere Pumpen mit hydraulischem Antrieb erhältlich, die eine Förderleistung von 75 oder 125 l/min bieten. Auf diese Weise kann die Frontspritze autonom befüllt und mit autonomen Spritzsystemen eingesetzt werden.
Die Kombination aus einer Frontspritze und einer Feldspritze DELTIS 2 oder ALTIS 2 am Traktorheck bietet für den Feldeinsatz mehrere Optionen: Ein grosses Gesamtvolumen oder die Mitnahme von 2 verschiedenen Pflanzenschutzmitteln in den beiden getrennten Tanks. In der Ausführung PF Select kann der Fronttank aber auch für die Mitnahme von Frischwasser oder flüssigem Stickstoffdüngern genutzt werden. Die beiden Spritzen sind nur über eine Leitung miteinander verbunden, die für die Befüllung, die Übertragung der Spritzbrühe und die Entleerung von Restmengen verwendet werden kann. Schnellkuppler sorgen für rasche Anschlüsse. Nach dem Abziehen kann die Leitung übrigens am Traktor verbleiben.
Der Hauptbehälter kann auf mehrere Arten befüllt werden:
- Befüllung über die Heckspritze; so kann der Fahrer die einprogrammierte Füllmenge sowie die Einspülschleuse nutzen, um die Spritzbrühe anzusetzen und direkt zum Fronttank zu leiten.
- Unabhängige Befüllung durch die PF-Pumpe, durch das Siebfilter in der Einspülschleuse für das Ansetzen der Spritzbrühe
Beim Ausbringen von Pflanzenschutzmitteln ist kein zusätzliches Bedienterminal für die Tanks erforderlich. Einfach auf das PF-Symbol am Terminal für die Heck-Spritze drücken und das System schaltet automatisch vom hinteren auf den vorderen Tank um. Auf diese Weise kann der Fahrer ganz einfach die Reinigung von Front- und Heckspritze steuern und die Gewichtsverteilung am Traktor wunschgemäss beeinflussen.
Die mit einer PM-Pumpe ausgerüsteten PF-Frontspritzen können mit einem zusätzlichen Ausbring-Set betrieben werden welches z.B. auf einer Sämaschine oder Hackgerät aufgebaut wird. Damit können Pflanzenschutz- oder Düngemittel bei der Aussaat oder der mechanischen Unkrautkontrolle mit ausgebracht werden.
Die elektronische Bedienbox RPB passt die Spritzmenge automatisch in Abhängigkeit von der Fahrgeschwindigkeit des Traktors an und bietet dadurch optimalen Komfort und Präzision. Am Display werden permanent die wichtigsten Informationen angezeigt: Aufwandmenge je Hektar (l/ha), Geschwindigkeit und Druck. Durch das kompakte Design der Bedienbox und den CAN-BUS-Anschluss ist es ein Leichtes, sie in der Traktorkabine zu installieren.
Für Applikation an den Anbaugeräten sind zwei Sprüheinheiten vorhanden: Eine für das Ausbringen von Pflanzenschutzmitteln und das andere für Dünger. Diese Sprüheinheiten werden direkt an das Säelement der Sämaschine oder Hackwerkzeug angepasst.
Ausstattung
Es sind zahlreiche Sonderausrüstungen zur Steigerung des Bedienkomforts oder zur Anpassung an kundenspezifische Anforderungen erhältlich.
Das GPS-Sensorset kann leicht von einem Traktor zum anderen umgesetzt werden; der Einbau eines Radsensors ist nicht mehr erforderlich. Die GPS-Antenne sendet die tatsächliche Geschwindigkeitsinformation. Zudem ist das System auch bei Schlupf fehlerfrei.
Um die Ausbringung bei optimalen Bedingungen (niedrige Temperatur, hohe Luftfeuchtigkeit) zu ermöglichen, kann die PF mit 4 Scheinwerfern ausgestattet werden, die eine hervorragende Sicht nach vorn ermöglichen.
Bei der Mittelzugabe in die PF-Fronttankspritze vereinfacht das direkt in den Dom eingebaute Sieb die Einspülung von Flüssigkeiten und Pulvern, sowie das Reinigen von Behältern.
Vier drehbare Laufrollen können unter dem PF angebaut werden. So lässt sich die Fronttankspritze leicht An- und Abbauen.
An der Vorderseite des PF (serienmässig beim 1.500-Liter-Tank) kann eine einklappbare Trittstufe montiert werden, um den Zugang zum Dom des Haupttanks zu erleichtern.
Sensor zur Montage an das Hubwerk des Traktors oder dem Anbaugerät. Er schaltet den Spritzbetrieb automatisch ab, wenn am Vorgewende ausgehoben wird.
Spezifikation
| PF 1000 | PF SELECT 1000 | PF | |
|---|---|---|---|
| Cuve (l) | 1.000 - 1.500 | 1.000 - 1.500 | 1.000 / 1.500 |
| Attelage | Polyethylen | Polyethylen | Polyethylen |
| Pompe | 1.160 / 1.160 | 1.160 / 1.160 | 1.160 / 1.660 |
| Sécurité | 190 | 190 | 190 |
| Incorporateur | Sonderausrüstung - Einspülsieb im Behälterdom | Sonderausrüstung - Einspülsieb im Behälterdom | |
| Régulation | 12V - Kolbenmembranpumpe PM 75 / PM 125hydraulischer Antrieb | 12V, oder, Kolbenmembranpumpe PM75 / PM125hydraulischer Antrieb | |
| Pulvérisation | 22 - 75 - 125 | 22 (12V), oder, 75/125 (PM) | |
| Diffusion | 2,5 mit elektrischer 12V Pumpe 7 mit Kolbenmembranpumpe (optional) | 2,5 mit elektrischer 12V Pumpe7 mit Kolbenmembranpumpe (optional) | |
| Transfert | Zweifach füllen und saugen | Einfach - Füllen | Zweifach : füllen und saugen |
| Hauteur au transport (m) | 1,25 (Behälter 1.000 l) - 1,50 (Behälter 1.500 l) | 1,25 (Behälter 1.000 l) - 1,50 (Behälter 1.500 l) | 01,25 (Behälter 1.000 l) - 1,50 (Behälter 1.500 l) |
| Boitier | 2,41 | 2,41 | |
| Type de régulation | 330 (Behälter 1.000 l) - 400 (Behälter 1.500 l) | 305 (Behälter 1.000 l) - 330 (Behälter 1.500 l) | |
| Largeur hors tout (m) | 2,41 |
| PF 1000 | PF SELECT 1000 | PF | |
|---|---|---|---|
| Empty weight (kg) | 330 (Behälter 1.000 l) - 400 (Behälter 1.500 l) |
