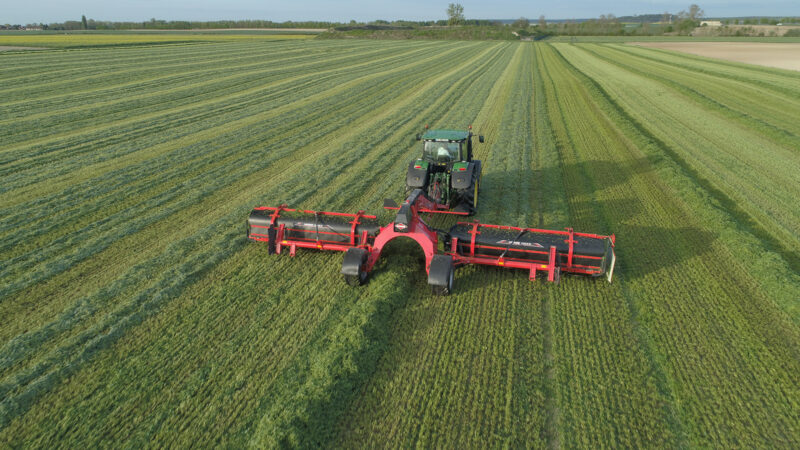

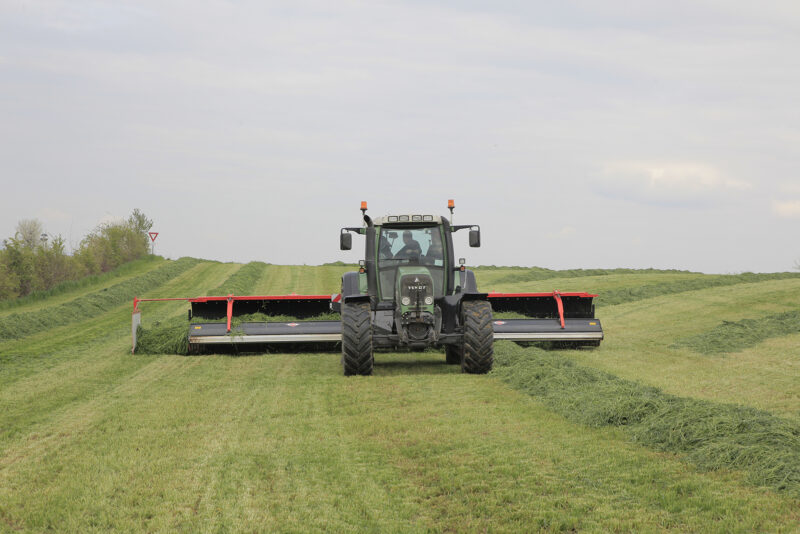

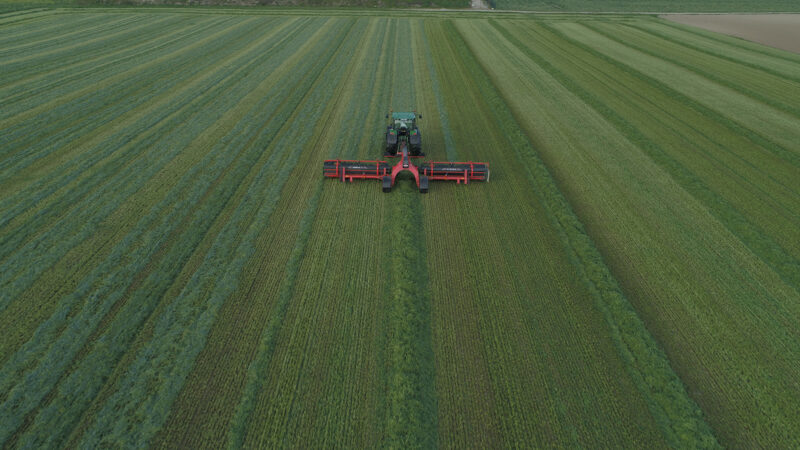

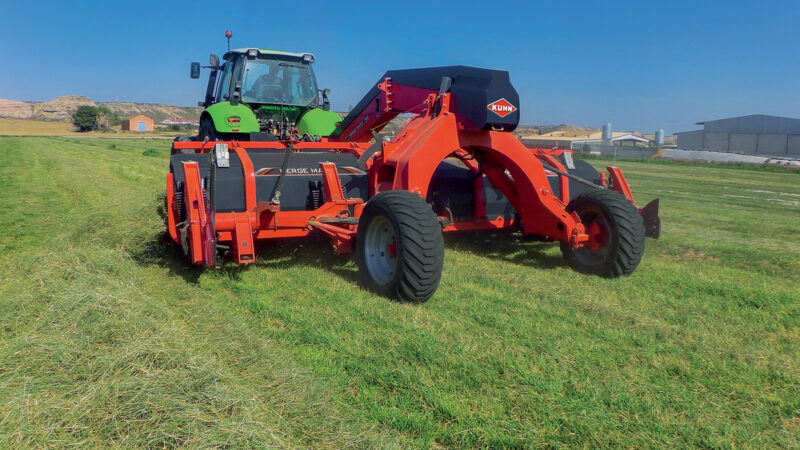

Andaineur à tapis MERGE MAXX
Ces andaineurs à tapis sont idéals pour les entrepreneurs et CUMA mais aussi pour les fermes individuelles. Les 2 pick-ups indépendants proposent une dépose latérale ou centrale avec plusieurs combinaisons possibles. Râtelez jusqu'à 30 mètres de fourrage et gagnez jusqu'à 3 km/h.
Le principe de fonctionnement des andaineurs à tapis ? Le fourrage est soulevé par les pick-ups puis déposé en douceur sans pertes des feuilles par effritement et sans impuretés et pierres dans le fourrage. En résulte un fourrage avec une excellente valeur nutritive qui permettra d'optimiser votre rentabilité.La gamme d'andaineurs à tapis traînés se compose de deux modèles en version standard, le MERGE MAXX 762 et le MERGE MAXX 952, ainsi que de deux modèles ISOBUS pour davantage de confort et de fonctionnalités, le MERGE MAXX 952 ISOBUS et le MERGE MAXX 1092 ISOBUS.La large gamme d'andaineurs à tapis KUHN répond aux besoins de chaque type d'exploitation. Que vous soyez entrepreneur ou CUMA à la recherche d'optimisation de chaînes de récolte, performance et débit de chantier ou bien agriculteur individuel en quête d'amélioration de qualité de fourrage, vous trouverez à coup sûr la machine qu'il vous faut.Avec leurs largeurs de ramassage adaptables de 5,50 m jusqu'à 10,95 m, ces andaineurs peuvent râteler jusqu’à 20 voire 30 m de fourrage. Grâce à la dépose d’andains uniformes, les machines de récolte suivantes peuvent travailler à une vitesse élevée et gagner jusqu’à 3 km/h par rapport à des systèmes d'andainage conventionnels. Les andaineurs MERGE MAXX sont également caractérisés par une maxi polyvalence, tant dans les modes de dépose que dans la reprise de tout type de fourrage : léger ou lourd, dense ou épars, court ou long (prairies temporaires ou permanentes, paille ou céréales immatures, méteil, foin,…). Ils sont notamment préconisés dans les fourrages fragiles pour récolter toute la valeur nutritive des feuilles de légumineuses. "
Vos avantages

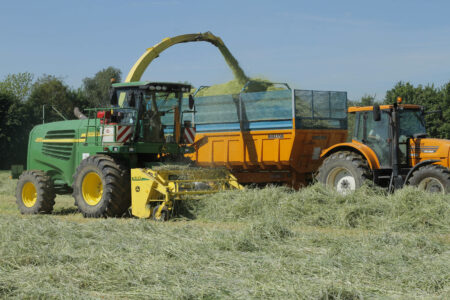

Votre matériel de récolte évolue à une vitesse moyenne plus élevée en cas d'andain régulier. Le chauffeur, évoluant à vitesse constante, évite le stress de conduite lié aux :Ralentissements lorsqu’il atteint des parties denses.Accélérations en conditions clairsemées.Il peut se concentrer sur l'essentiel, plutôt que sur l'adaptation de la vitesse d'avancement. Avec l’andaineur MERGE MAXX 950, vous diminuez aussi les pics de sollicitation sur les machines de récolte. Les utilisateurs de l'andaineur MERGE MAXX 950 affirment gagner 2 à 3 km/h en vitesse de travail ! Gagnez vous aussi en productivité sur toute la ligne. Enfin, moins d’impuretés ou de pierres dans l'andain réduisent l’usure du système d’alimentation et les frais de fonctionnement.

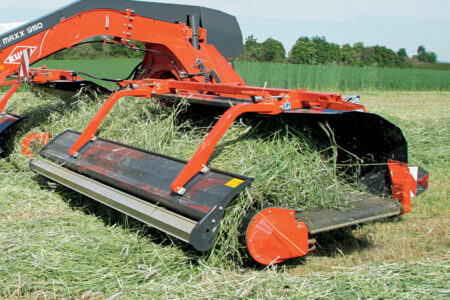

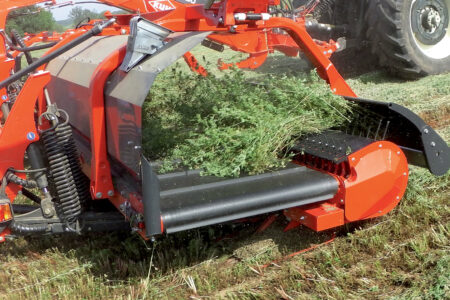

Le fourrage est ramassé par le pick-up et est guidé par le système WINDGUARD.Le pick-up est composé de cinq barres porte-dents guidées par came qui optimisent le ramassage, la levée et le transfert régulier du fourrage sur le tapis en combinaison avec le rabatteur WINDGUARD. Celui-ci est composé d'une tôle de guidage et d'un rouleau qui optimisent le flux pour alimenter les tapis convoyeurs. Ces deux éléments de la machine permettent de former un andain régulier et aéré. Le régime de rotation du pick-up peut être réglé en ajustant le régime de prise de force sur les versions non ISOBUS et via le terminal ou le joystick sur les versions ISOBUS. Au besoin, lors de reprises de fourrages très délicats, il peut être réduit pour préserver les feuilles et donc la richesse du produit final. Le rabatteur WINDGUARD est ajustable pour une parfaite adaptation aux volumes de fourrage. Le transfert régulier sur le tapis est primordial pour obtenir un andain uniforme, aéré et non torsadé, pour un débit de chantier amélioré à la récolte. Sur les MERGE MAXX non ISOBUS, le réglage standard se fait manuellement et en option via l’hydraulique. Les modèles ISOBUS peuvent eux être réglés depuis le terminal ISOBUS ou le joystick.La grande largeur du tapis assure le transfert latéral du produit. Selon les besoins, la vitesse des tapis peut être modifiée pour adapter la taille et la forme de l'andain aux matériels en aval de la récolte. Le réglage s’effectue par des régulateurs de débit situés au niveau des pompes sur les modèles non ISOBUS et via le terminal ou le joystick sur les modèles ISOBUS.

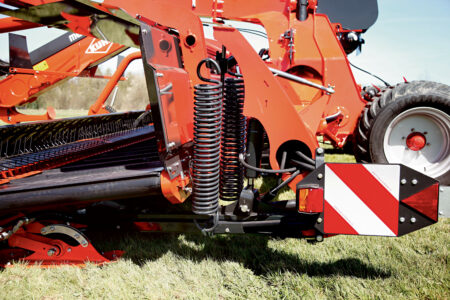

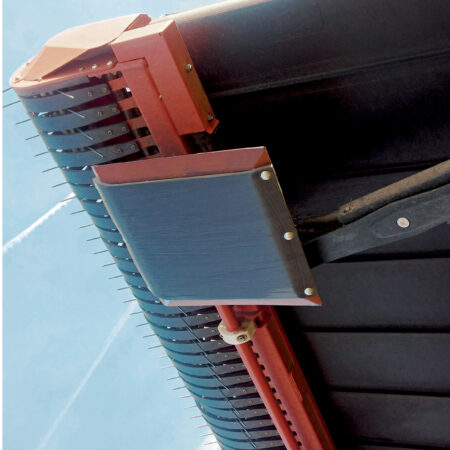

Sous chaque unité, deux patins de grande surface, articulés et réglables en hauteur, suivent les contours du terrain et guident parfaitement chaque pick-up. L’utilisation de ces patins offre une excellente répartition du poids au sol inférieur à celui d’un homme de 90 kg. Pour les modèles non ISOBUS, l’allègement s’effectue sur chaque unité de ramassage via 4 puissants ressorts qui sont réglables manuellement. Concernant les modèles ISOBUS, l’allègement est fait en simultané sur les deux côtés et par palier via l’hydraulique avec un réglage depuis le terminal. Chaque pick-up possède un important angle de pivotement de +/- 10° et un débattement vertical de 50 cm pour assurer un excellent ramassage du fourrage.
Soyez assuré de trouver la configuration qui vous convient grâce aux multiples déposes des MERGE MAXX.En dépose centrale, la largeur de l’andain est ajustable jusqu’à 2,20 mètres et offre une parfaite adaptabilité en fonction des conditions, du matériel de récolte, …En dépose latérale, le regroupement de plusieurs largeurs de ramassage s’effectue à droite ou à gauche.En retournement d’andain ou la réalisation d’andain de nuit, l’utilisateur peut faire une dépose en deux andainsPour changer de configuration, le boitier de contrôle diffère selon le modèle. Sur le MERGE MAXX 762 et 952, le boîtier de commandes KMM01 offre au conducteur la possibilité de piloter facilement le sens de rotation des tapis, le relevage individuel ainsi que le mode pliage et dépliage.Concernant les modèles ISOBUS, MERGE MAXX 952 et 1092, le passage d’une configuration à une autre se fait très rapidement et facilement via un terminal ISOBUS. Les fonctionnalités suivantes sont pilotables : dépose de l’andain, sens de rotation des tapis, déploiement et mise en position de transport, …

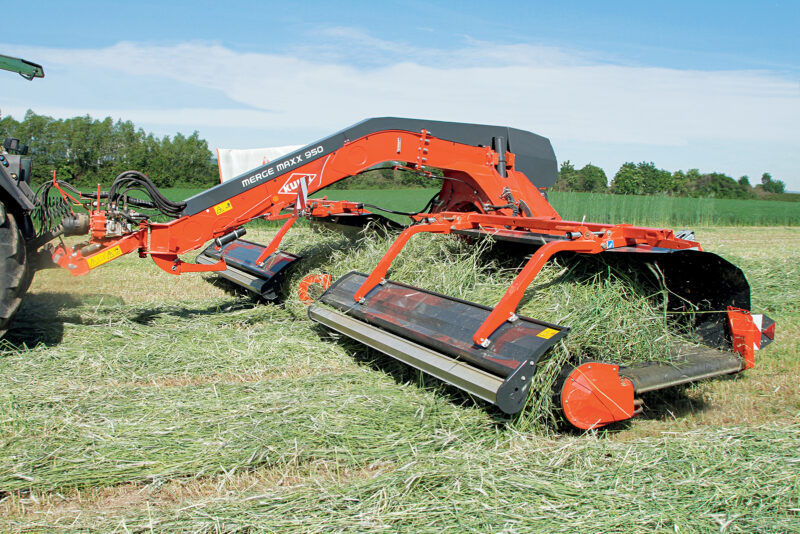

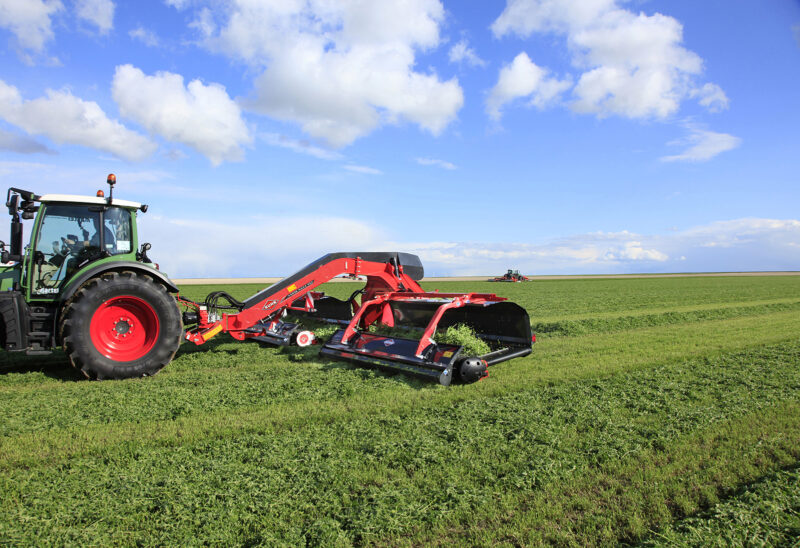

L’andaineur à tapis MERGE MAXX 950 offre jusqu'à huit modes de dépose différents. Profitez de : Son adaptation aux moyens de récolte : andain d'environ 1 m pour les presses et les autochargeuses et jusqu'à 2,20 m pour les pick-ups des ensileuses. Déposez un andain central de largeur réglable, un andain latéral pour regrouper plusieurs largeurs de ramassage, ou combinez andains central et latéral simultanément.Son aptitude à s'adapter facilement aux configurations de vos parcelles. Les principales fonctions de la machine sont gérées via un boîtier de commandes simple et convivial (dépose de l’andain, sens de rotation des tapis, déploiement et mise en position de transport, compteur horaire). La toile à andain est pilotée directement par un distributeur du tracteur.

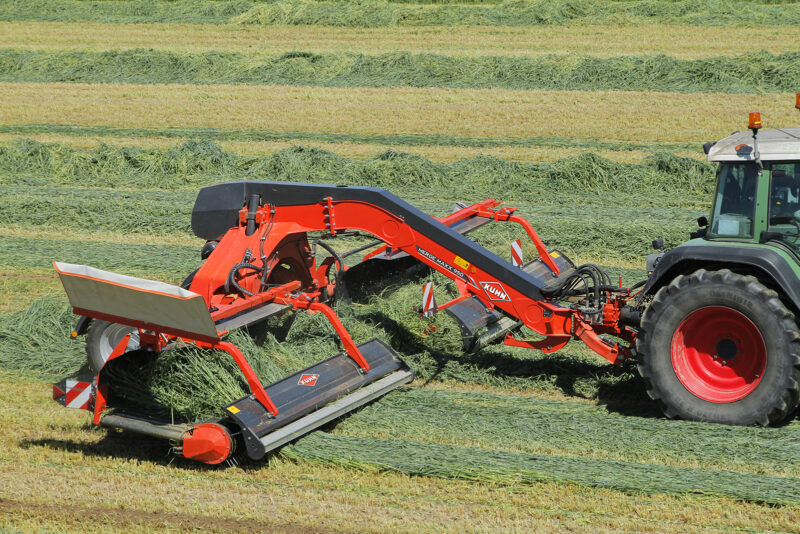

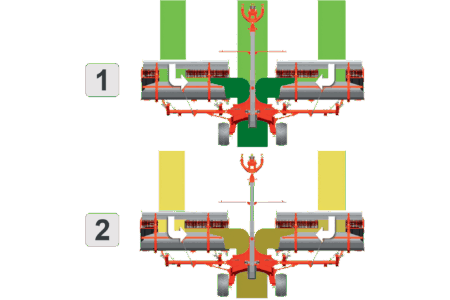

Les 2 unités sont écartées et les tapis dirigent le fourrage vers le centre de la machine. Un andain central est formé avec 8 à 10 m de fourrage. Une situation idéale : Avec une combinaison de fauche triple (1).Pour la reprise de 2 andains de paille de moissonneuse-batteuse avec des coupes allant jusqu’à 7/7,50 m (2). La largeur de l’andain peut être adaptée à la dimension des pick-ups de ramassage en fonction de l’écartement choisi entre les 2 unités de ramassage.

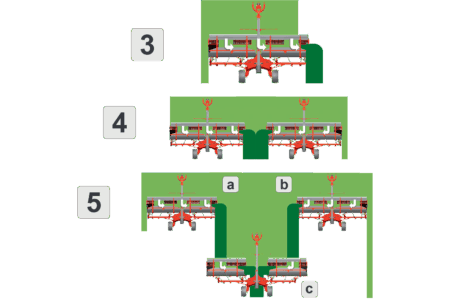

Si les tapis sont rapprochés et tournent dans la même direction, un seul andain est créé, soit sur la gauche, soit sur la droite de la machine (3). Selon le besoin, on peut déposer le fourrage sur une zone préalablement déjà râtelée. Plusieurs largeurs de râtelage peuvent ainsi se cumuler pour atteindre 20 à 30 m de largeur en cas de faible volume de fourrage (4). Cumulez les bénéfices des déposes centrale et latérale (5) : Premier passage avec dépose à droite (a).Puis dépose latérale à gauche (b).Enfin, finir la formation de l’andain (c).

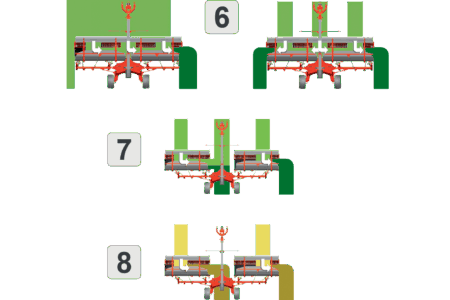

Il arrive que le seul andain constitué soit trop important. Une machine de récolte ne peut pas travailler à vitesse constante, il faut alors adapter les configurations :Le fourrage est dirigé pour moitié d’un côté et pour moitié de l’autre côté (6).Le fourrage est dirigé pour moitié sur un andain central et pour moitié sur un andain latéral (7).Cette utilisation peut s’avérer utile pour retourner simultanément deux andains de paille (8) !
Entrez dans une nouvelle ère en termes de confort grâce au pilotage ISOBUS des modèles MERGE MAXX 952 et MERGE MAXX 1092 !Le contrôle des andaineurs s’effectue depuis la cabine à partir d’un terminal ISOBUS ou d’un joystick AUX-N. Les menus de réglage et l’écran de travail ont été conçus pour être intuitifs et compréhensibles pour une prise en main et une gestion facilitées. Ainsi, les MERGE MAXX 102 ISOBUS s’adaptent très rapidement et très facilement pour répondre à chaque besoin et à chaque condition.Les fonctions pilotables de la machine sont les suivantes : hauteur de travail, relevage individuel, sens de rotation des tapis, type de dépose de l’andain, allègement des unités, position de la tôle du WINDGUARD, fonction ramassage et bien d'autres encore...
Les structures font face à de nombreux défis où il est nécessaire de pouvoir exploiter les performances de la machine au maximum pour en tirer une rentabilité optimale.Des indicateurs présents sur l’écran de travail du terminal permettent à l’opérateur de travailler sereinement. En effet, la vitesse ainsi que la pression des convoyeurs et des pick-ups sont affichées garantissant une rapide adaptation aux conditions de travail et une optimisation des performances de la machine.Il est important de contrôler la vitesse de rotation des pick-up et des tapis convoyeurs pour assurer un transfert régulier du fourrage et ainsi créer des andains uniformes et homogènes. Pour éviter de perdre trop de temps entre chaque parcelle, 3 modes sont configurables et enregistrables.Par ailleurs, il est possible de choisir entre 5 configurations de pression au sol afin de garantir la préservation du tapis végétal quelles que soient les conditions.
Équipement
Le terminal ISOBUS CCI 1200 certifié par l'AEF mise sur trois priorités : la performance, la visibilité et la flexibilité. Il vous permet de commander intuitivement vos machines grâce à son écran tactile antireflet de grande taille 12.1"/30.5 cm. Les informations indispensables au travail sont affichables dans différents formats (vertical, horizontal, maxi-view, mini-view, double UT,…).
Le terminal ISOBUS CCI 800 certifié par l'AEF dispose d’un écran de 8"/20.3 cm. Les informations essentielles sont affichées avec une vue principale et des mini-view sur le côté. Il suffit de cliquer sur la mini-view pour obtenir la maxi-view. Il est capable d’offrir les mêmes applications que le terminal CCI 1200.
The CCI 60 ISOBUS terminal is designed for users who want a large screen for controlling ISOBUS machines. The 5.7"/14.5 cm colour touchscreen makes it easy to select and adjust equipment settings. Certified by the AEF, the following functions are available: UT, AUX-N, TECU and ISB.
Grâce au joystick CCI A3, vous visualisez directement les fonctions de votre machine sur l’écran tactile du joystick de commande. Vous sélectionnez la bonne fonction au bon moment. Le CCI A3 est certifié ISOBUS AUX-N par l'AEF, il est compatible avec toutes les machines ISOBUS certifiées AUX-N. L'écran tactile offre une interface couleur très intuitive permettant de visualiser l'ensemble des fonctions pour un travail en toute sécurité.
Une boite multiplicateur 750 min-1 peut être configuré lors de la commande de la machine. Celui-ci réduit la consommation de carburant lors de l'utilisation de tracteur ne disposant pas de régime de prise de force économique.
Lors de travaux en conditions chaudes, sèches, andainage de paille ou en présence de silex, des doublures en matériau de synthèse sont disponibles en équipement optionnel. Ils constituent une protection idéale pour la machine et le chantier de récolte.

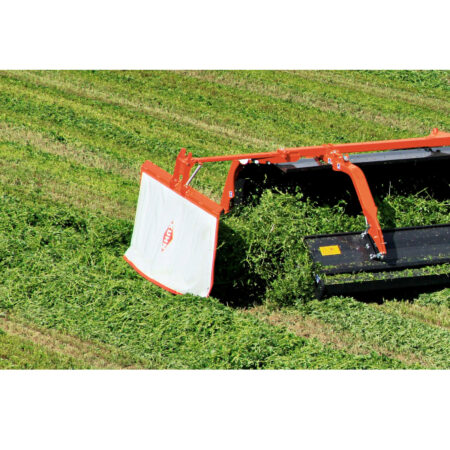

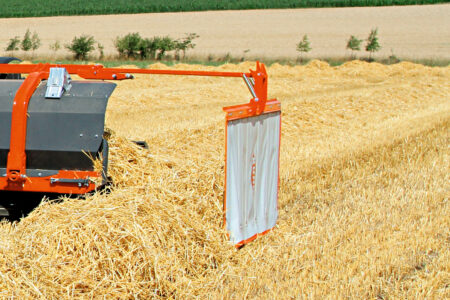

Le calibrage de l'andain latéral se fait grâce à la toile à andain pour une reprise facile par la presse
Cinq feux de travail à LED assurent une excellente visibilité sur les unités de travail et sur le flux de fourrage. Un dispositif intéressant pour assurer une bonne qualité même quand les journées de travail s'allongent.
Spezifikation
| MERGE MAXX 762 | MERGE MAXX 952 | MERGE MAXX 952 ISOBUS | MERGE MAXX 1092 ISOBUS | |
|---|---|---|---|---|
| Largeur de ramassage (m) | 5,50 à 7,50 | 7,50 à 9,50 | 7,50 à 9,50 | 8,85 à 10,95 |
| Largeur de travail en andain central (m) | 6,20 à 7,50 | 8,20 à 9,50 | 8,20 à 9,50 | 9,70 à 10,95 |
| Largeur de travail en andain latéral (env. avec l'andain) (m) | 6,70 | 8,80 | 8,80 | 10,30 |
| Largeur moyenne andain(s) (m) | 1,00 à 1,50 en andain latéral, jusqu’à 2,20 en andain central | 1,00 à 1,50 en andain latéral, jusqu’à 2,20 en andain central | 1,00 à 1,50 en andain latéral, jusqu’à 2,20 en andain central | 1,00 à 1,50 en andain latéral, jusqu’à 2,20 en andain central |
| Largeur de transport (m) | 3,00 | 3,00 | 3,00 | 3,00 |

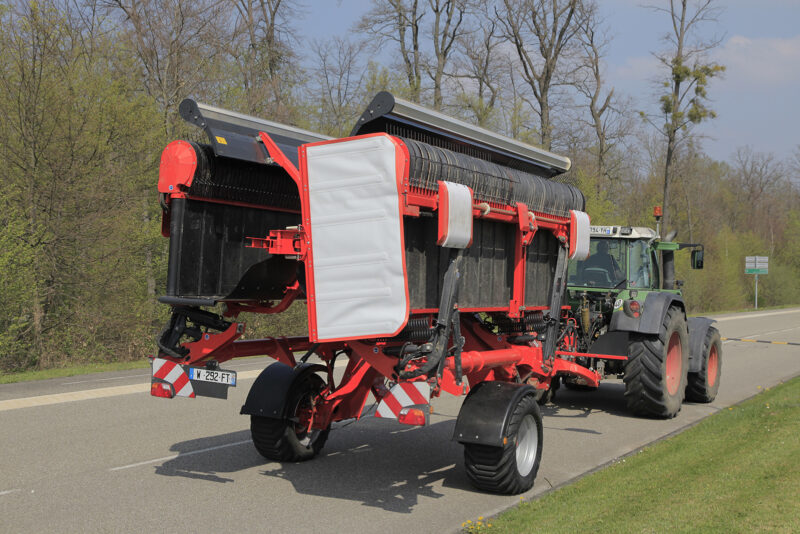

| Longueur de transport (m) | 6,60 | 7,40 | 7,40 | 8,20 |
| Hauteur de transport (m) | 3,70 | 3,70 | 3,70 | 3,70 |
| Nombre de pick-up et tapis | 2 | 2 | 2 | 2 |
| Entraînement des pick-up et tapis | Hydraulique par centrale embarquée | Hydraulique par centrale embarquée | Hydraulique par centrale embarquée | Hydraulique par centrale embarquée |
| Type d’andain | Central, latéral, bilatéral ou central + latéral | Central, latéral, bilatéral ou central + latéral | Central, latéral, bilatéral ou central + latéral | Central, latéral, bilatéral ou central + latéral |
| Contrôle de la hauteur des pick-up | Via 2 larges patins par pick-up, réglable par manivelle (hydraulique en option) | Via 2 larges patins par pick-up, réglable par manivelle (hydraulique en option) | Via 2 larges patins par pick-up, réglable depuis le terminal | Via 2 larges patins par pick-up, réglable depuis le terminal |
| Commande de la machine | Via boîtier de commander KMM | Via boîtier de commander KMM | Machine ISOBUS : utilisation d’un terminal CCI ou d’un terminal tracteur ISOBUS certifié | Machine ISOBUS : utilisation d’un terminal CCI ou d’un terminal tracteur ISOBUS certifié |

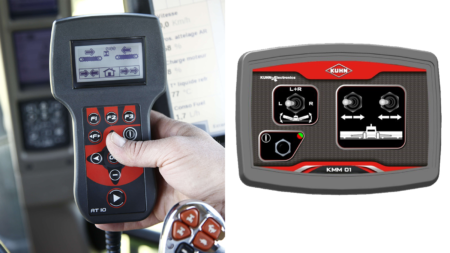

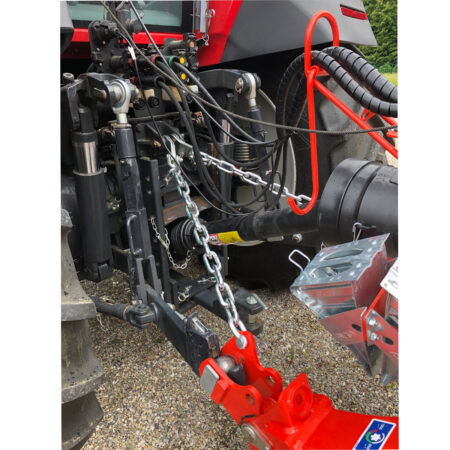

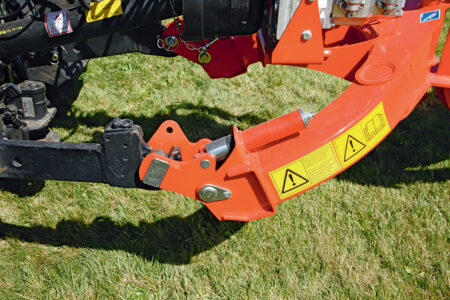

| Fonctions pilotées via le boîtier de commandes | Relevage simultané ou séparé, sélection du côté de dépose de l’andain | Relevage simultané ou séparé, sélection du côté de dépose de l’andain | Position des unités, dépose de l’andain, vitesse pick-up/tapis, position du windguard, relevage individuel, arrêt en rotation des convoyeurs, etc. | Position des unités, dépose de l’andain, vitesse pick-up/tapis, position du windguard, relevage individuel, arrêt en rotation des convoyeurs, etc. |
| Fréquence de rotation p.d.f. (min-1) | 1000 ou 750 (à préciser à la commande) | 1000 ou 750 (à préciser à la commande) | 1000 ou 750 (à préciser à la commande) | 1000 ou 750 (à préciser à la commande) |
| Attelage | 2 points - Chapes oscillantes - Cat. 2 et 3N | 2 points - Chapes oscillantes - Cat. 2 et 3N | 2 points - Chapes oscillantes - Cat. 2 et 3N | 2 points - Chapes oscillantes - Cat. 2 et 3N |
| Puissance minimum requise à la p.d.f. env. (kW) | 56 | 63 | 63 | 71 |
| Puissance minimum requise à la p.d.f. env. (ch) | 75 | 85 | 85 | 95 |
| Equipement hydraulique tracteur requis | 2 DE (dont 1 avec position flottante) | 2 DE (dont 1 avec position flottante) | Branchement en LS : 1 x Pression, 1 x Retour libre, 1 x détection de charge | Branchement en LS : 1 x Pression, 1 x Retour libre, 1 x détection de charge |
| Poids (kg) env. | 4450 | 4900 | 5000 | 5250 |
| Equipement électrique tracteur nécessaire | 1 prise 7 pôles et 1 prise 3 pôles ISO | 1 prise 7 pôles et 1 prise 3 pôles ISO | 1 prise électrique 7 pôles et 1 prise ISOBUS | 1 prise électrique 7 pôles et 1 prise ISOBUS |
| Machine de base livrée montée (sauf équipements facultatifs) | Oui | Oui | Oui | Oui |
