Andaineur GA 1031 T

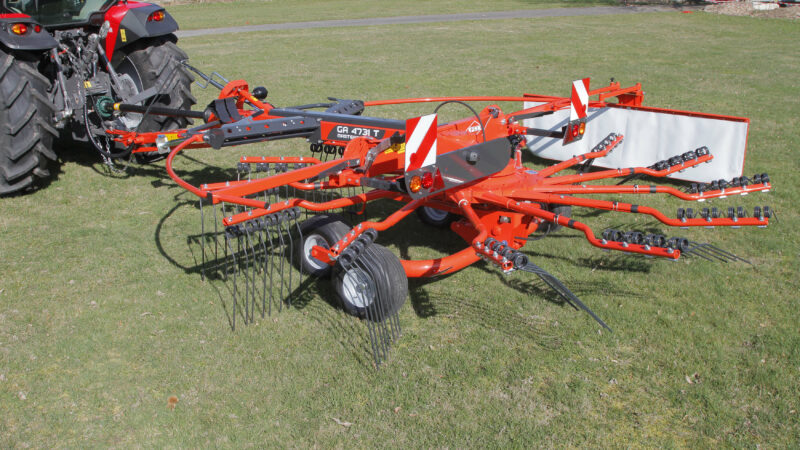

Les GA 4731 T et GA 5031 T sont des andaineurs monorotor traînés. Ils andainent sur une largeur de travail de 4,65 à 5,00 m. Leur fiabilité égale celle des plus grands grâce au carter MASTER DRIVE GIII. Leur support de bras rend le démontage des fourches très facile.
Choisissez ces andaineurs monorotor traînés pour leur fiabilité qui égale celle de nos andaineurs grande largeur double ou quatre rotors. Le carter d’entraînement est en tout point identique. Il s’agit du MASTER DRIVE GIII, adapté aux utilisations les plus intensives !
Vos avantages
Aujourd’hui, les machines agricoles doivent travailler toujours plus d'hectares et résister à des efforts toujours plus importants. La fiabilité et la longévité des machines est la clé pour répondre aux usages des utilisateurs et satisfaire leurs besoins en débit de chantier.

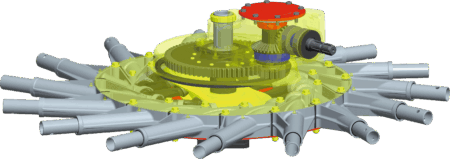

Les carters MASTER DRIVE GIII ont été développés pour rester fermés. Résultats : une protection totale des pièces de l’entraînement et une meilleure résistance à l’usure. Cette conception assure une fiabilité et une longévité exceptionnelles même lors d’utilisations intensives.
Le carter MASTER DRIVE GIII a été conçu pour faire face à des contraintes plus importantes sur la chaîne d’entraînement.
Ceci est principalement dû à l’augmentation des largeurs de travail et des diamètres des rotor et à l'andainage de fourrages difficiles, tels que l’ensilage, l’enrubanné, la paille et également le foin.

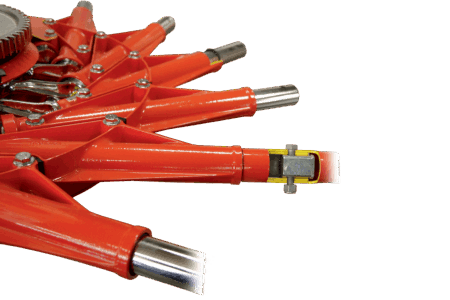

D’importants détails sont renforcés pour obtenir des rotors plus légers et encore plus robustes :
- Boîtiers en aluminium.
- Profil de came optimisé pour réduire les forces agissant sur le galet.
- Plus grand diamètre de galet pour réduire la vitesse de rotation et pression sur la came.
- Bras de fourches avec paliers de forte section.
- Axe de pivotement des bras plus robuste.
- Arbre oscillant renforcé.
- Montage renforcé des bras de fourches sur leur arbre oscillant (liaison par insert boulonné).
Utilisez les andaineurs monorotor traînés GA 1031 T avec des tracteurs à partir de 40 ch.
.jpg)

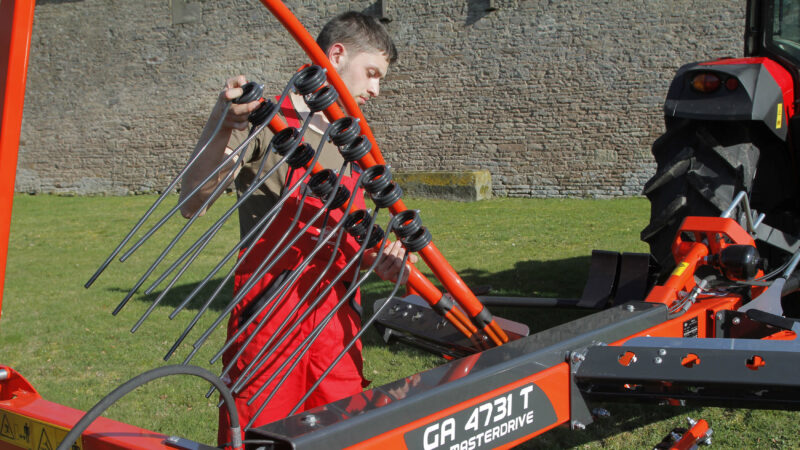

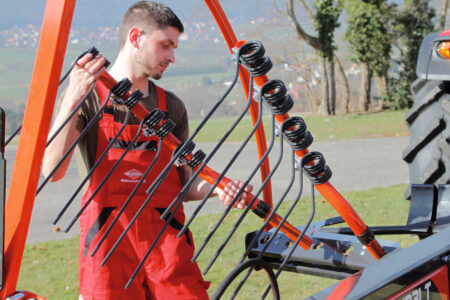

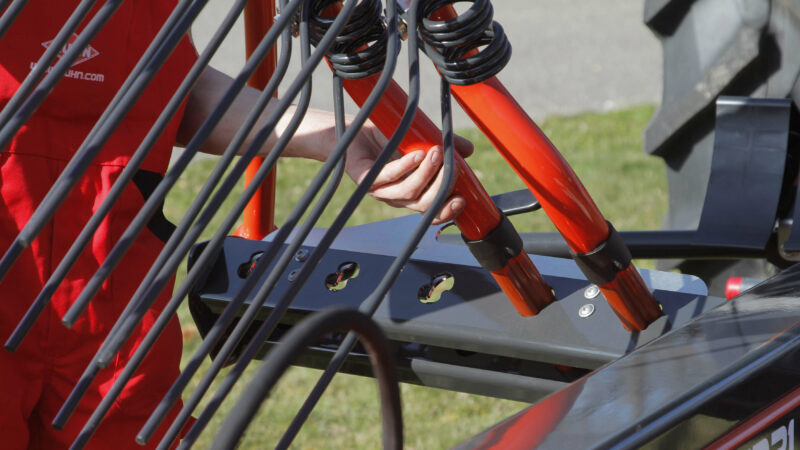

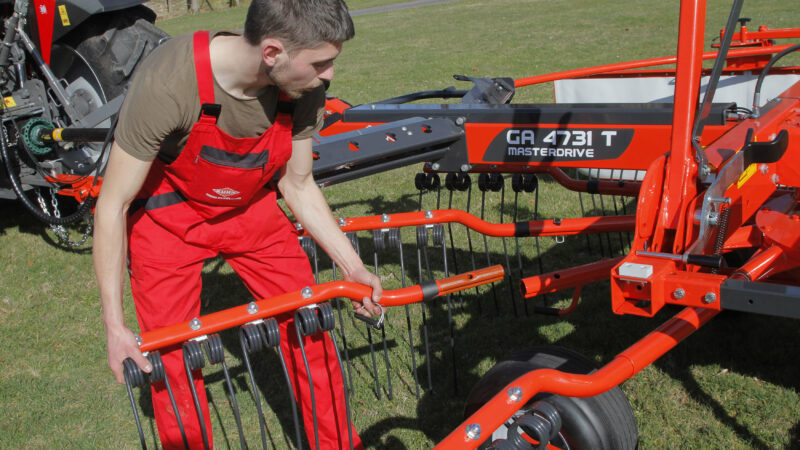

Ces andaineurs ont été conçus avec un nouveau support de bras plus ergonomique et un verrouillage centralisé. Démontez quelques bras et placez-les dans le support sans effort supplémentaire. La rotation du rotor est possible pour un accès plus aisé à chaque bras de fourches. Avec les GA monorotor 1031 T, il est très facile de changer de parcelles. Pratique lorsque votre parcellaire est entrecoupé de routes.
.jpg)

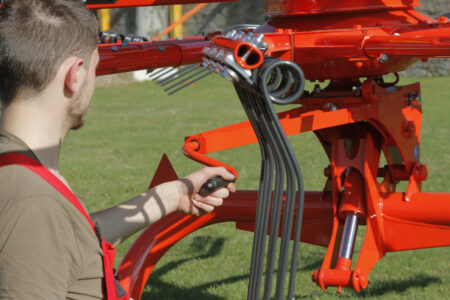

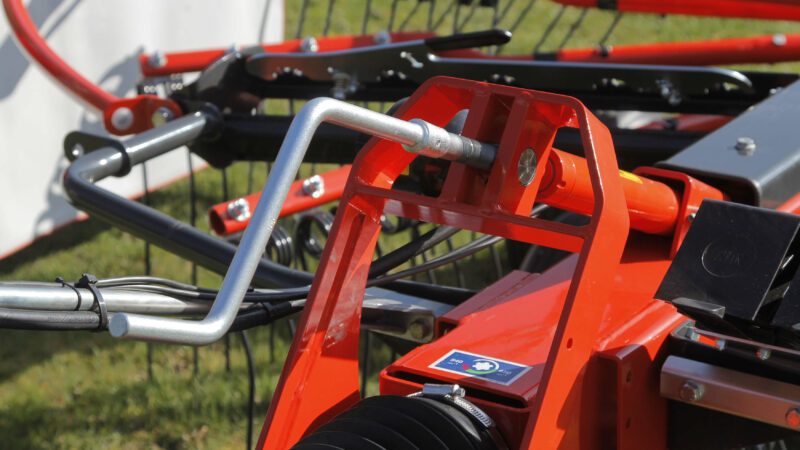

Il est possible de régler la hauteur de râtelage très facilement à l’aide d’une manivelle.
.jpg)

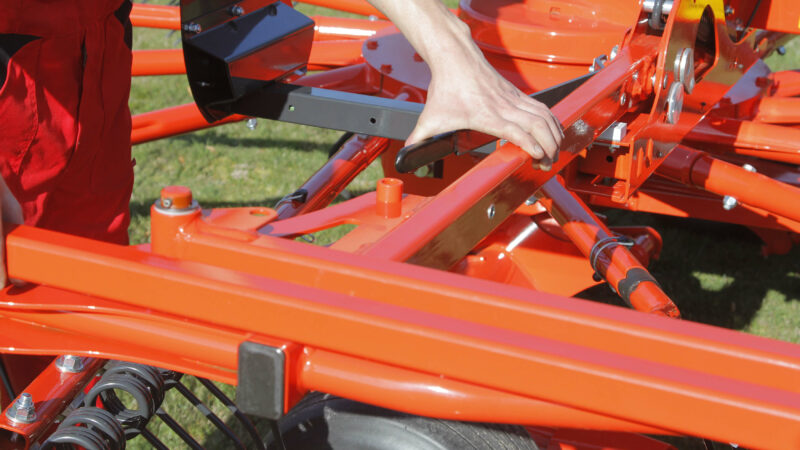

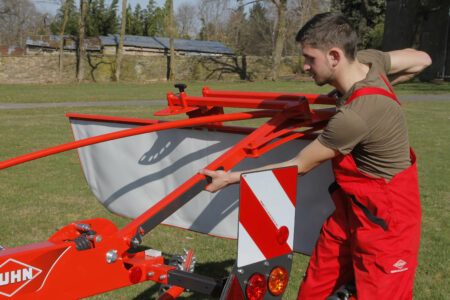

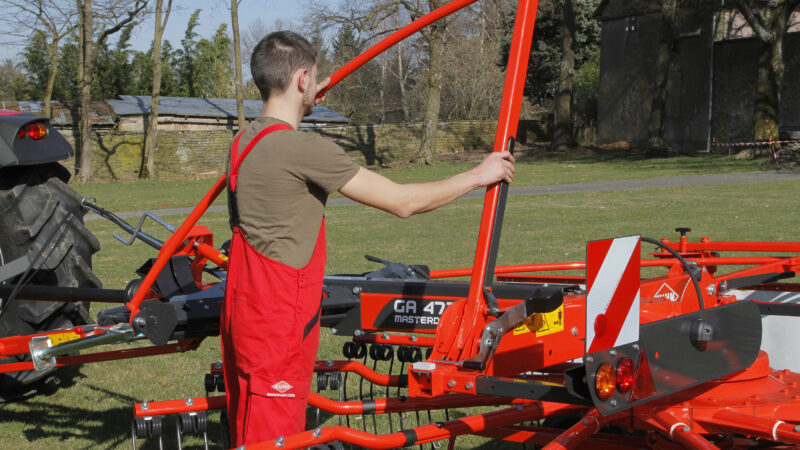

Le déploiement de la toile à andain et des protecteurs peut être réalisé hydrauliquement (équipement facultatif) ou manuellement sans effort, grâce à un ressort de compensation de poids.
.jpg)

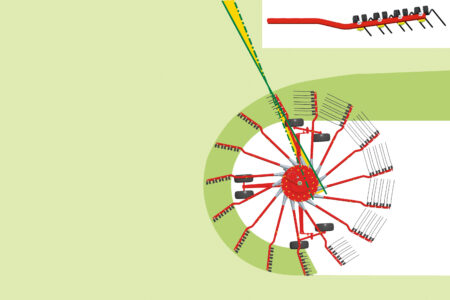

L’homogénéité et le volume des andains sont les prérequis pour un séchage rapide et une reprise facile par les presses. Les bras de fourches des andaineurs GA sont positionnés de manière hyper tangentielle. Cela signifie qu’ils atteignent un angle de 90° très tard. Associés à la came à pente forte des fourches, le dégagement des fourches est rapide, plus tardif et ne demande que peu d’effort de rotation. Les andains ainsi formés sont plus réguliers, volumineux et rectilignes. L’andainage est de meilleure qualité même à vitesse élevée car le fourrage n’est pas poussé au-delà de l’andain.
Les points forts des bras contre-coudés:
- Ils réduisent la distance entre les passages des fourches. Les pertes de fourrages sont limitées au minimum même à vitesse d’avancement élevée.
- Le poids se situe au centre du bras de fourche. Ceci accroît sa durée de vie, car il ne subit aucune pression durant sa rotation. Les galets de guidage sont ainsi moins exposés au stress.
Pour protéger le sol et la couverture végétale, une adaptation optimale des rotors aux variations du terrain est tout aussi importante qu’une pression au sol réduite limitant la compaction.

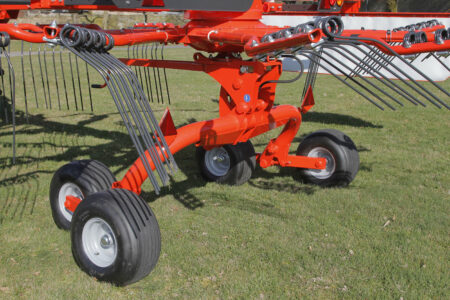

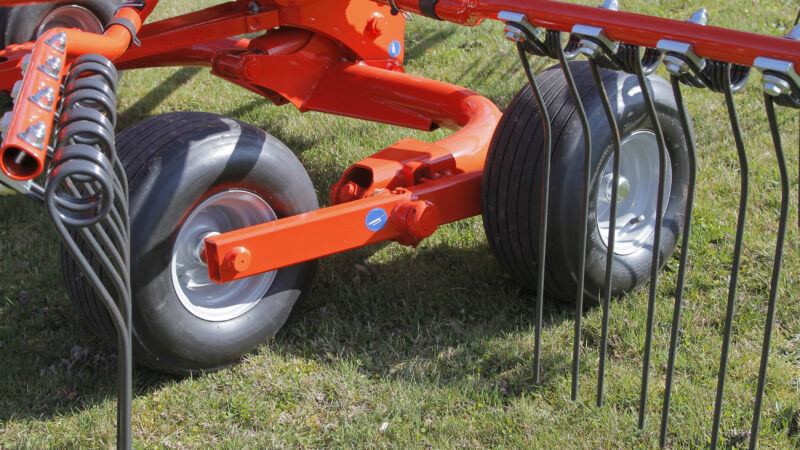

Les andaineurs monorotor disposent de quatre roues placées en position tandem au plus près du rotor pour un suivi optimisé dans les terrains irréguliers.
.jpg)

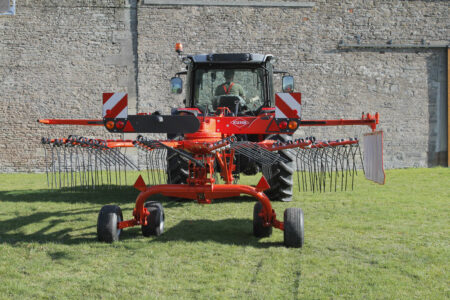

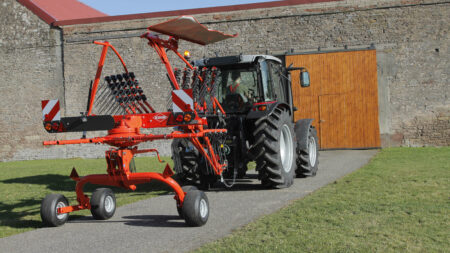

Une action sur le relevage suffit pour atteindre la hauteur de passage d'andain. Elle est de de plus de 50 cm.
.jpg)
Spezifikation
| GA 4731 T | GA 5031 T | |
|---|---|---|
| Largeur de travail (m) | 4,65 | 5,00 |
| Largeur moyenne andain(s) (m) | 0,70 - 1,50 | 0,70 - 1,50 |
| Déflecteur d'andainage | Toile d'andainage | Toile d'andainage |
| Largeur (m) - Bras de fourches démontés/montés* | 2,31 / 4,00 | 2,75 / 4,35 |
| Déploiement des protecteurs et réglage de la toile d'andainage | Manuel de série - Hydraulique en équipement facultatif | Manuel de série - Hydraulique en équipement facultatif |
| Nombre de rotors / Diamètre rotor(s) (m) | 1 / 3,65 | 1 / 4,00 |
| Nombre de bras de fourches par rotor / Nombre de fourches par bras | 13 / 4 | 15 / 4 |
| Bras de fourches | Amovibles | Amovibles |
| Carter | Fermé – Double réduction MASTER DRIVE GIII | Fermé – Double réduction MASTER DRIVE GIII |
| Essieux tandem | De série | De série |
| Type de roues | Fixes | Fixes |
| Réglage de la hauteur de râtelage des rotors | Par manivelle | Par manivelle |
| Pneumatiques sous les rotors | 18 x 8.50 - 8 | 18 x 8.50 - 8 |
| Entraînement des rotors | Mécanique – Roue libre intégrée | Mécanique – Roue libre intégrée |
| Attelage | Timonet avec parallélogramme | Timonet avec parallélogramme |
| Puissance minimum requise à la p.d.f.(kW / ch), env. | 26 / 35 | 30 / 40 |
| Equipement hydraulique tracteur requis | 1 SE | 1 SE |
| Eclairage et signalisation | De série | De série |
| Poids (kg) env. | 820 | 860 |
