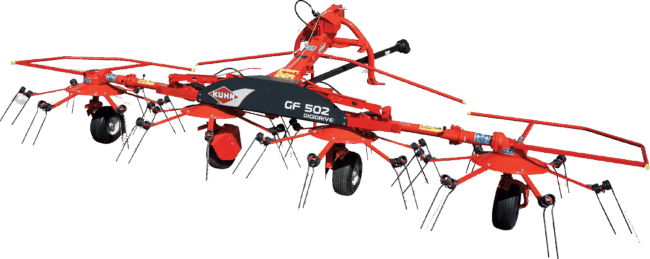

GF 102
Unsere Kreiselheuer der Baureihe GF 102 sind einfache und leistungsstarke Heuer mit 4 oder 6 Kreiseln und Arbeitsbreiten von 4,22 bis 6,40 Metern.
Die GF 102 sind einfache und leistungsstarke Heuer mit 4 oder 6 Kreiseln und Arbeitsbreiten von 4,22 bis 6,40 Metern. Das Kostenmanagement ist ein Hauptanliegen vieler landwirtschaftlicher Betriebe.
Mit der Serie 102 stellt KUHN Ihnen Kreiselheuer zur Verfügung, die mit allen wesentlichen Merkmalen ausgerüstet sind, um ohne viel Schnickschnack ein optimales Zettergebnis zu erreichen.
Ihre Vorteile
Als vor langer Zeit im Hause KUHN die Idee zu diesem Antriebskonzept geboren wurde, wussten wir, dass dies die Giroheuer von Grund auf verändern würde.
Mit einem Mal war es möglich, eine viel grössere Anzahl an Kreiseln zuverlässig anzutreiben und sie bedenkenlos zu einer kompakten Einheit zusammenzuklappen- und das dank eines Antriebssystems, das zudem völlig wartungsfrei arbeitet. Eine echte Revolution!

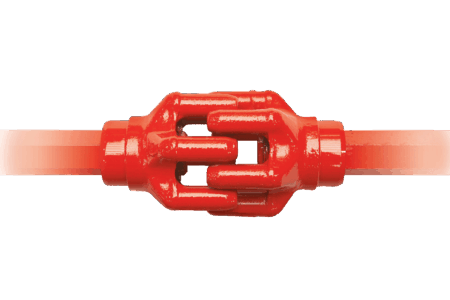

Seit der Erfindung der DIGIDRIVE-Fingerklauenkupplung sind über eine Million Kreisel heute weltweit im Einsatz, um mit unerreichter Zuverlässigkeit Heu zu wenden. Die DIGIDRIVE-Fingerklauenkupplung ist aus einsatzgehärtetem Stahl gefertigt und ist überdies wartungsfrei.

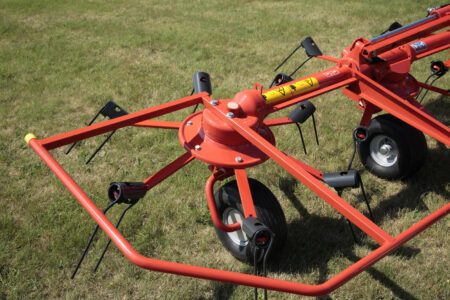

Ein dauerhaft fester Sitz der Kreiselwellen wird über grossdimensionierte doppelte Schrägkugellager sichergestellt. Dank einer doppelten, verstärkten Abdichtung bleibt der Schmierstoff drinnen und der Schmutz draussen. Halterungen mit langen, durchgehenden Schrauben garantieren eine solide Befestigung der Kreiselgetriebeam Vierkantrahmen. Die Schmierstellen am Giroheuer sind auf ein Mindestmass beschränkt, es müssen nur einige wenige Gelenke abgeschmiert werden.
So verbringen Sie weniger Zeit mit Wartungsarbeiten und mehr Zeit mit der eigentlichen Arbeit.
.jpg)

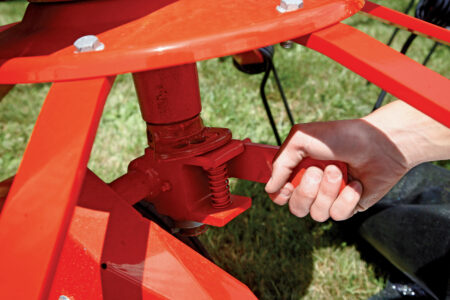

Jedes Rad kann separat und werkzeuglos in den Schräglauf gestellt werden.
Damit kann entlang von Feldgrenzen eine präzise Zettarbeit sichergestellt werden, ohne dass dabei wertvolles Futter verloren geht.

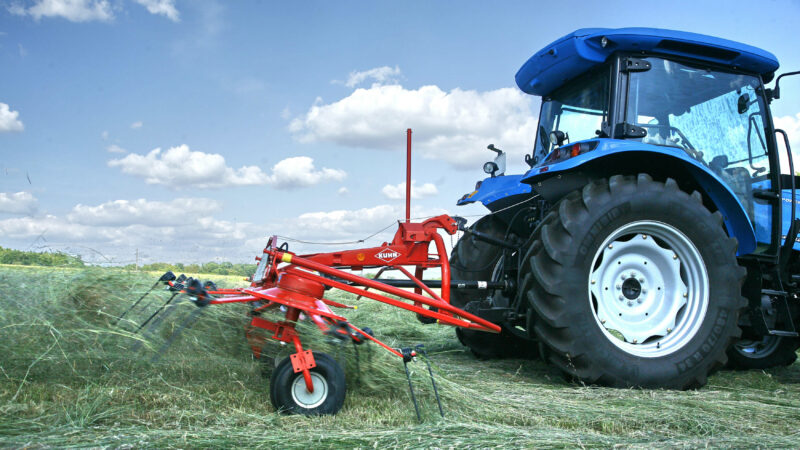

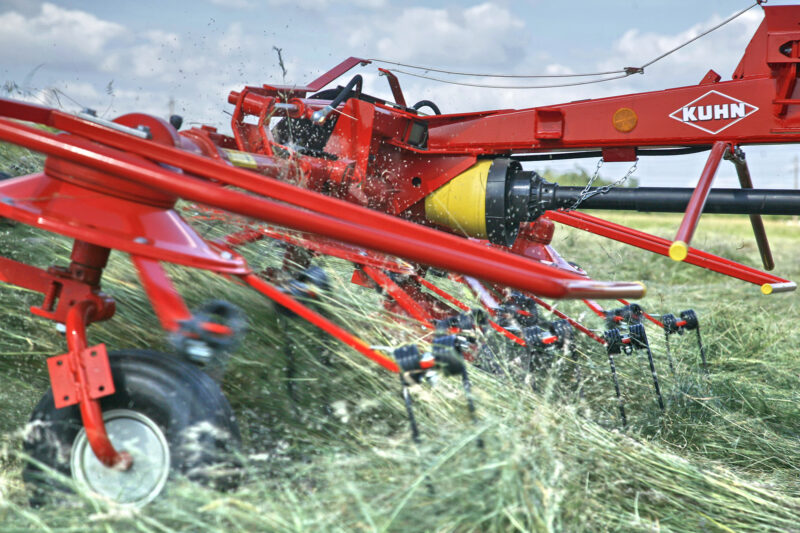

Ausgerüstet mit vier grossen Kreiseln und 6 Zinkentragarmen, sind die Giroheuer GF 502 die idealen Maschinen für das Zetten voluminöser Schwade.

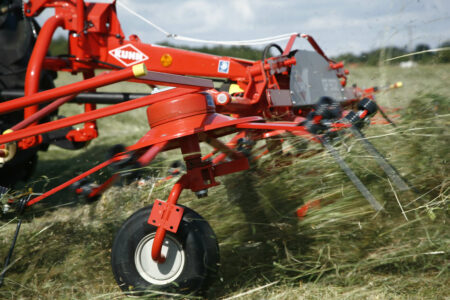

Die Kreisel mit grossem Durchmesser wurden so konzipiert, dass auch langhalmiges und dichtes Futter problemlos gezettet wird.
.jpg)
Die Experten sind überzeugt und die Landwirte, die unsere Heuer getestet haben, wollen darauf nicht mehr verzichten. Die vielen Vorteile der kleinen Kreiseldurchmesser sind bei der Herstellung eines erstklassigen Futters unverzichtbar:
- Beim Heuen mit grosser Kreiselneigung wird das gesamte Futter erfasst.
- Das Futter trocknet gleichmässig und schnell.
- Das Futter wird vollständig gewendet.
- Es wird eine sehr gleichmässige Querverteilung erreicht.
- Die Bodenanpassung ist aussergewöhnlich gut.
- Anbauheuer mit geringem Überstand, für die eine geringe Hubkraft benötigt wird.
- Geringer Leistungbedarf erforderlich.
.jpg)
Die unterschiedlich langen Zinken mit längeren äusseren Einzelzinken bringen zahlreiche Vorteile mit sich und tragen beträchtlich zu einer hohen Zettqualität bei.
Denn der äussere Einzelzinken nimmt das Futter im Vergleich zugleichlangen Doppelzinken früher auf. Das garantiert eine vollständige Zettarbeit,besonders an den Rändern der bearbeiteten Fläche, aber auch zwischen den Kreiseln. In diesem sensiblen Bereich überlappen sich asymmetrische Zinken einfach mehr.
Eine frühere Futteraufnahme bedeutet auch, dass die tatsächliche Arbeitsbreite jedes Kreisels und damit der gesamten Maschine vergrössert ist.

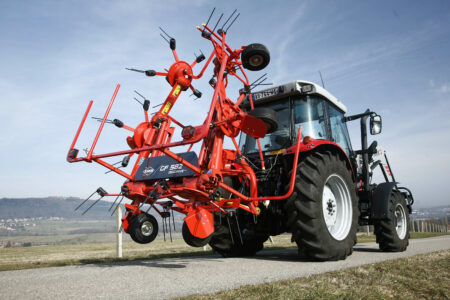

Hydrauliksteuergerät betätigen und das Traktorhubwerk hebt die Kreisel für den Transport aus. In dieser Position werden die Kreisel automatisch zentriert und verriegelt. Der Transport erfolgt sicher und schnell.
.jpg)

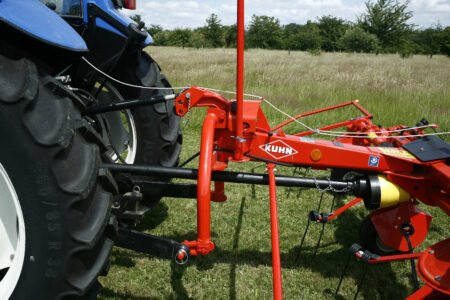

Dank des Schwenkkopfes passen sich die Kreisel beim Heuen den Traktorbewegungen an. So wird eine optimale Bodenanpassung sichergestellt und die Grasnarbe geschont.
.jpg)
Spezifikation
| GF 422 | GF 502 | GF 582 | GF 642 | |
|---|---|---|---|---|
| Arbeitsbreite nach DIN 11220 (m) | 4,20 | 5,00 | 5,75 | 6,40 |
| Breite in Arbeitsstellung (m) | 4,66 | 5,43 | 6,00 | 6,75 |
| Anzahl der Kreisel | 4 | 4 | 6 | 6 |
| Anzahl der Zinkenarme pro Kreisel | 6 | 6 | 5 | 6 |
| Transportbreite (m) | 2,50 | 2,85 | 2,40 | 2,95 |
| Transporthöhe (m) | 2,37 | 2,72 | 2,95 | 3,30 |
| Schräglaufvorrichtung | durch manuelle Schrägstellung der Räder | durch manuelle Schrägstellung der Räder | durch manuelle Schrägstellung der Räder | durch manuelle Schrägstellung der Räder |
| Radschutze | als Sonderausrüstung | als Sonderausrüstung | als Sonderausrüstung | als Sonderausrüstung |
| Grasabweiser über den Zinkenwindungen | - | - | Serie | Serie |
| Streuwinkeleinstellung | starr | starr | starr | starr |
| Kreiselantrieb | über DIGIDRIVE-Fingerkupplung aus geschmiedetem, einsatzgehärtetem Stahl | über DIGIDRIVE-Fingerkupplung aus geschmiedetem, einsatzgehärtetem Stahl | über DIGIDRIVE-Fingerkupplung aus geschmiedetem, einsatzgehärtetem Stahl | über DIGIDRIVE-Fingerkupplung aus geschmiedetem, einsatzgehärtetem Stahl |
| Zapfwellendrehzahl (min-1) | 540 | 540 | 540 | 540 |
| Kreisel-Bereifung | Ballonreifen 15x6.00-6 | Ballonreifen 15x6.00-6 | Ballonreifen 15x6.00-6 | Ballonreifen 15x6.00-6 |
| Umstellung in Transportstellung | Aussenkreisel zum Transport hydraulisch hochgeklappt | Aussenkreisel zum Transport hydraulisch hochgeklappt | Aussenkreisel zum Transport hydraulisch hochgeklappt | Aussenkreisel zum Transport hydraulisch hochgeklappt |
| Stellung der Aussenkreisel beim Transport | hydraulisch hochgekappt, dann Aussenkreisel von Hand nach innen schwenken | hydraulisch hochgekappt, dann Aussenkreisel von Hand nach innen schwenken | hydraulisch hochgeklappt | hydraulisch hochgeklappt |
| Anbau | Dreipunktanbau Kat. 1 und 2 | Dreipunktanbau Kat. 1 und 2 | Dreipunktanbau Kat. 2 | Dreipunktanbau Kat. 2 |
| Anbaurahmen | Schwenkkopf-Nachlaufeinrichtung, Serie | Schwenkkopf-Nachlaufeinrichtung, Serie | Schwenkkopf-Nachlaufeinrichtung, Serie | Schwenkkopf-Nachlaufeinrichtung, Serie |
| Schwenkkopf-Dämpfung | - | - | mechanischer Schwingungsdämpfer | mechanischer Schwingungsdämpfer |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 einfach wirkendes Steuergerät | 1 einfach wirkendes Steuergerät | 1 doppelt wirkendes Steuergerät | 1 einfach wirkendes Steuergerät |
| Leistungsbedarf an der Zapfwelle (kW / PS), ca. | 15 / 20 | 15 / 20 | 20 / 27 | 22 / 30 |
| Gewicht (kg), ca. | 452 | 522 | 690 | 850 |
| Beleuchtungsanlage mit Warntafeln | Serie * | Serie |
