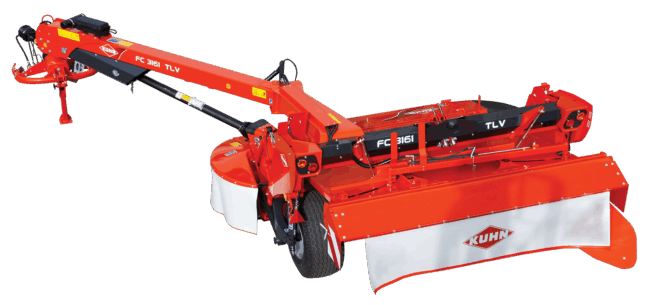

Detail des  Scheiben-Mähknickzetters FC 3161 TL
Seitliche Zugdeichsel: Sie kann es durchaus mit einer Grossen aufnehmen!

FC 1061 TL

Die Scheiben-Mähknickzetter FC 1061 TL gibt es in vier Arbeitsbreiten (2,67 m bis 3,50 m) und für Traktoren ab 75 PS. Dank des GIRODYNE-Schwenkkopfes ist es ein Leichtes zu wenden und der Leistungsbedarf ist gering.

Die FC der Serie 1061 TL mit seitlicher Zugdeichsel sind in Arbeitsbreiten von 2,67 m bis 3,50 m erhältlich. Es handelt sich um sehr wirtschaftliche Maschinen, die sich für Betriebe mit mittleren Feldgrössen eignen und die Wert auf hohe Flächenleistungen legen. Dank GIRODYNE-Schwenkkopf ist eine hervorragende Wendigkeit der Maschine gewährleistet. Er verschafft grossen Fahrkomfort und es wird eine hohe Futterqualität sichergestellt.
Wählen Sie je nach Futterart den passenden Aufbereiter aus:
- Fingeraufbereiter DIGIDRY für sehr unterschiedliche Einsatzbedingungen und insbesondere bei langhalmigem Futter bei den Ausführungen TLD. Der FC 3161 TLV verfügt zudem über hydraulisch betätigte Schwadbleche, mit denen unter 3 Meter breite Doppelschwade gelegt werden können.

  • Mit SQUAREFLEX-Quetschwalzen aus Polyurethan für empfindliche Futterarten bei den Ausführungen TLR.
  • Mit Stahlwalzen DOUBLE CRIMP bei den Ausführungen TLS.

Ihre Vorteile

Seitliche Zugdeichsel: Sie kann es durchaus mit einer Grossen aufnehmen
GIRODYNE-Schwenkkopf: einfache und schnelle Wendemanöver

Der GIRODYNE-Schwenkkopf ist robust und erlaubt Lenkeinschläge von 90° bei gerade ausgerichteter Gelenkwelle. Der Wartungsaufwand ist gering und beschränkt sich auf nur eine Schmierstelle. Die Maschine wird an das Traktorhubwerk mittels Anbaubolzen angebaut, die gegen Verdrehen gesichert sind. Diese Verbindung ist sehr zuverlässig und sicher bei Wendemanövern.

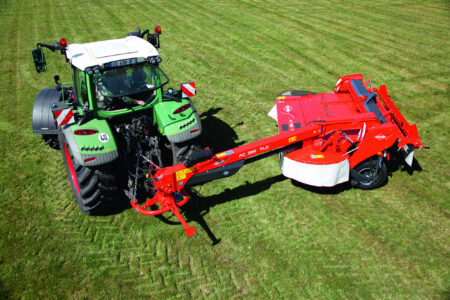

Der gezogene Scheibenmäher mit seitlicher Zugdeichsel am Feldende
Schwade, die auf das jeweilige System der Futterbergung angepasst sind

Aufgrund ihrer Konzeption kann die Maschine gewaltige Futtermengen bewältigen und in Abhängigkeit von der jeweiligen Maschine auf verschiedene Arten ablegen:

  • Als gleichförmige Schwade mit variabler Breite.
  • Sehr gleichmässig breit gestreut. Serienmässig bei der Ausführung TLD, als Option bei den Ausführungen TLR und TLS
  • In Form von Doppelschwaden mit unter 3 Metern Breite beim FC 3161 TLV (ideale Breite für Pick-ups mit 3 m).

Der FC 1061 TLD bei der Arbeit
Schonen Sie den Boden, auch bei hoher Arbeitsgeschwindigkeit

Der Mähbalken wird mittels Drehstabfedern entlastet. Für einen gleichmässigen Schnitt passt er sich sehr gut den Bodenkonturen an und kann separat auf beiden Seiten eingestellt werden. Das hilft, die Grasnarbe und die Maschine zu schützen und hält überdies Schmutz vom Erntegut fern. Extrabreite Räder üben einen geringen Bodendruck beim Mähen und beim Vorgewende aus. Dies schont die Grasnarbe zusätzlich und verhindert Bodenverdichtungen.

FC 3161 TLV: unter 3 Meter breite Doppelschwade

Sparen Sie Zeit und Geld mit dieser Maschine. Ein Schwadvorgang ist nicht mehr erforderlich und die Flächenleistung des Feldhäckslers wird gesteigert. Die Futterqualität ist besser: Keine Erde oder Steine werden ins Schwad gezogen. Dies minimiert ebenfalls das Risiko mechanischer Störungen, die durch Steine verursacht werden könnten. Mit 3,10 m Schnittbreite, einem 2-stufigen Fingeraufbereiter und hydraulisch betätigten Schwadblechen können Sie mit dem Scheiben-Mähknickzetter FC 3160 TLV 2 Doppelschwade ablegen. Es wird ein 6 Meter breiter Futterstreifen auf einen Schwad zusammengelegt, der gerade mal 2,80 m breit ist. Das ist ein ideales Mass für die Aufnahme durch Feldhäcksler mit einer 3 Meter breiten Pick-up.
Durch Änderung der Position der hydraulischen Schwadbleche wird automatisch die Position der Zugdeichsel verändert. Dies bringt folgende Vorteile:

  • Die Traktorräder rollen nicht über das Futter.
  • Das Mähwerk schneidet das Futter über seine gesamte Breite.
  • Das Mähgut wird auf einen Schwad gelegt, der leicht aufzunehmen und unter 3 Meter breit ist.
Zwei Hydrauliksteuergeräte reichen aus, um die Maschine mit dem serienmässigen Schaltventil an der Serie FC 3160 TLV zu betätigen.
Die Position der Schwadbleche kann übrigens separat eingestellt werden, um beispielsweise den Ablagepunkt des Mähguts auf stark geneigten Hängen zu korrigieren.

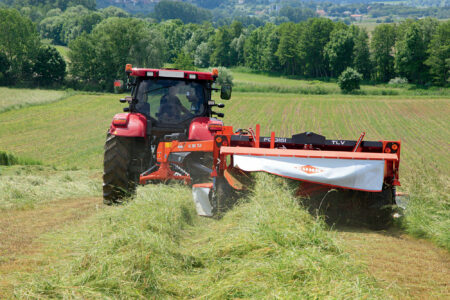

Unter 3 Meter breite Doppelschwade beim FC 3161 TLV
Zeit und Geld sparen
OPTIDISC ELITE: der optimale Schnitt

Der neue Mähbalken OPTIDISC ELITE wurde in Zusammenarbeit mit Landwirten entwickelt, die gleichzeitig Nutzer der Maschinen sind. Unterschiedliche Abstände zwischen den Mähscheiben, grosse Überlappungsbereiche und ein flacher Mähwinkel verschaffen dem Nutzer beste Schnittqualität. Die FC 1061 TL Serie mit dem technisch neuestem Mähbalken, gewährleistet einen sauberen und gleichmässigen Schnitt in allen Einsatzsituationen. Der Mähbalken OPTIDISC ELITE weist etliche exklusive Merkmale auf:

  • Dort wo die Scheiben auseinanderlaufen, wird der Abstand verringert, um einen grossen Überlappungsbereich der Mähklingen zu ermöglichen. Das Schnittbild ist sauber und ordentlich, selbst bei kurzem oder leichtem Futter. (A)
  • An dem Punkt, an dem die Scheiben zusammenlaufen, wird der Abstand vergrössert, um einen optimalen Gutfluss grosser Futtermengen zu ermöglichen. (B)
  • Optimale Schnittqualität auf nassen und klebrigen Böden oder bei schweren Futter!
  • Ein niedrigerer Schnittwinkel: Keine typische Wellenbewegung im Mähprofil möglich! Förderung eines schnelleren und gleichmässigeren Nachwachsens!
  • Neue Scheibenlager sorgen immer dafür, dass die Messer sicher gegen Stösse gehalten werden und 360° um ihre Messerhaltebolzen gedreht werden können.

In hügeligem Gelände, bei Nässe oder klebrigem Gras kann sich vor dem Mähbalken Erde ansammeln, ausser bei dem OPTIDISC ELITE! Die speziellen Gleitkufen verbessern die Bodenanpassung und schonen die Grasnarbe. Ein zusätzlicher Pluspunkt, wenn es um die Verbesserung der Futter- und Schnittqualität geht, insbesondere unter schwierigen Einsatzbedingungen.

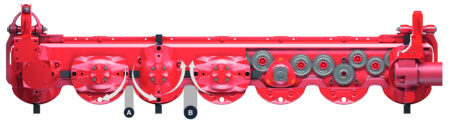

Mähbalken OPTIDISC ELITE mit unterschiedlichen Mittenabständen zwischen den Mähscheiben
Maximale Zuverlässigkeit und Langlebigkeit

Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Die Anfahrsicherung PROTECTADRIVE besitzt eine präzise berechnete Sollbruchstelle, die dafür sorgt, dass die Welle bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in dem Balken mit Ober und Unterseite fest verschraubt. Durch den grossen Abstand der Schrauben werden die einwirkenden Kräfte auf grosser Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet. :

  • Mähscheibenlagerung mit speziell gefertigten Doppelreihen-Schrägkugellagern.
  • Hochpräzise Zahnräder aus geschmiedetem Stahl mit sehr grossem Durchmesser und 3 Zähnen im Eingriff.
  • Gehärtete Mähscheiben mit geschmiedeten Klingenaufnahmen
  • Schutzkufen aus vergütetem Stahl, an denen zusätzlich Verstärkungsplatten (über Schrauben befestigt) angebracht werden können.
Für die Gewährleistung der Dauerhaltbarkeit sind zwischen dem Rahmen und dem Mähbalken Dämpfer in die Aufnahmen integriert. Besonders bei hohen Mähgeschwindigkeiten werden Stossbelastungen gedämpft und dadurch stark abgeschwächt.

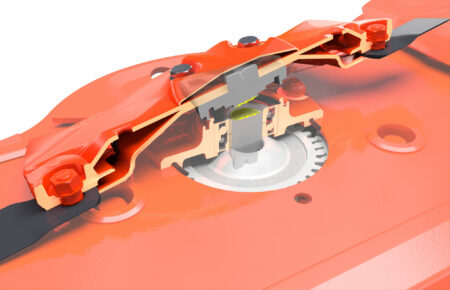

Ansprechen des Systems PROTECTADRIVE
Auf ein Mindestmass beschränkte Wartung

Die Wartung ist nicht besonders zeitraubend. Der Mähbalken OPTIDISC ELITE ist ein ausgezeichnetes Beispiel dafür, wie durch enge Zusammenarbeit zwischen einem Hersteller und den Landwirten ein grosser Mehrwert geschaffen werden kann. Der Mähbalken ist absolut praxistauglich und hilft Ihnen, Zeit zu sparen :

  • Er ist dauergeschmiert, d.h. er benötigt keinerlei Wartung.
  • Er verfügt über das Messerschnellwechselsystem FAST-FIT, die Befestigung ist 100% sicher. Eine starke Blattfeder übt einen konstanten Druck auf die Befestigungsschraube des Messers aus und gewährleistet dadurch die Sicherheit. Ein Messerwechsel ist blitzschnell durchgeführt. Die Wartung beschränkt sich im Wesentlichen auf die Gelenkwellen und auf ein paar Gelenke - mit sehr komfortablen Intervallen.

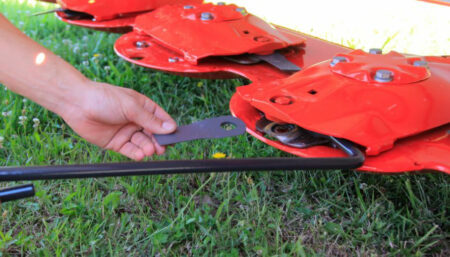

Messerschnellwechselsystem FAST-FIT
Eine flexible Seitenverkleidung gegen Stossbelastungen

Die externe Schutzverkleidung FLEXPROTECT aus Polyethylen kann sich bei einem Aufprall auf ein Hindernis verformen, ohne dass sie bricht oder den Mäher beschädigt. Sobald das Hindernis überwunden ist, biegt sich das Material der Schutzverkleidung automatisch wieder in die ursprüngliche Form zurück. Bei dieser exklusiven Vorrichtung muss nach einem Aufprall nichts repariert werden.

Die externe Schutzverkleidung FLEXPROTECT schützt den FC 3161 TLD beim Aufprall auf ein Hindernis
Ein Aufbereiter, der die Trocknung beschleunigt
DIGIDRY-Stahlfinger für Höchstleitungen in unterschiedlichen Einsatzsituationen

Der Aufbereiter mit Stahlfingern ist nicht nur bei schwerem, langem oder reifem Mähgut, sondern auch bei kurzem Mähgut äusserst leistungsfähig. Er verarbeitet auch hohe Futtermengen zuverlässig, die schnell durch die gesamte Mäheinheit befördert werden. Dieser Aufbereitertyp benötigt nur wenig Leistung, weil das Mähgut nur kurz in der Maschine verbleibt und auch nicht mehrfach durchgeschleust wird. Am Ende kommen einwandfrei geformte und luftige Schwade heraus. Durch die Position der Finger wird das Futter aufgelockert und nach oben geworfen, bevor es auf Schwad gelegt wird. So wird es optimal durchlüftet, trocknet schneller und behält so einen besonders hohen Energie- und Nährstoffgehalt.Stahlfinger können auch zur Aufbereitung von Luzerne eingesetzt werden, weil sie Blätter und Stiele schonend behandeln. Die Aufbereitungsintensität kann angepasst werden durch:

  • die Einstellung des Leitblechs
    • die Auswahl der Aufbereiterdrehzahl

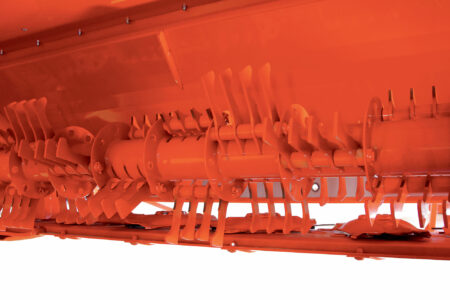

DIGIDRY-Aufbereiter mit Stahlfingern
Stahlwalze DOUBLE CRIMP bei den Modellen TLS

Der Stahlwalzenaufbereiter DOUBLE CRIMP quetscht die Pflanzen gleichmässig, so dass die Feuchtigkeit entweichen kann. Dies geschieht sehr sanft, damit die wertvollen Nährstoffe empfindlicher Futterpflanzen, wie z.B. Leguminosen oder Grünroggen erhalten bleiben. Der grosse Walzendurchmesser von 240 mm verleiht dem Aufbereiter grosse Robustheit und verbessert den Transport des Mähguts. Der Walzenandruck ist von 100 bis 500 kg/m auf die jeweilige Futterart und die gewünschte Aufbereitungsintensität einstellbar.

Stahlwalzen DOUBLE CRIMP
SQUAREFLEX-Quetschwalzen aus Polyurethan

Ein Praxistest - durchgeführt vom französischen Forschungsinstitut Arvalis inZusammenarbeit mit regionalen Akteuren der Landwirtschaft - hat die unterschiedlichen Trocknungsverläufe der verschiedenen Aufbereitungsverfahren bei Mähern und Mähknickzettern (Fingeraufbereiter und Walzenaufbereiter, aus Kunststoff oder Stahl) verdeutlicht. Am besten schnitten die SQUAREFLEX-Aufbereiterwalzen aus Polyurethan ab. Das derart aufbereitete Futtererreichte bereits am zweiten Abend 80% TM, während dieser Wert mitden anderen Aufbereitern erst nach dem dritten Abend erreicht wurde.Dank des besonderen Profils der Kunststoffaufbereiter-Walzen werden die Pflanzen regelmässig gequetscht. Die Einstellung des Andrucks zwischen den beiden Walzen erfolgt über eine Einstellschraube, die leicht zu erreichen ist. Ausserdem kann sich der Abstand zwischen den Walzen beim Passieren eines Fremdkörpers erweitern. Die beiden Walzen werden über ein Rädergetriebe angetrieben (weder Ketten, noch Riemen!). Bemerkenswert: Ihr Synchronlauf ist dauerhaft, d.h. die Lebensdauer ist sehr lang und es muss keinerlei Wartung durchgeführt werden. Eine Walzendrehzahl von 780 min-1 sorgt für eine optimale Funktionsfähigkeit in allen Situationen, sei es bei der Aufbereitung von empfindlichen Futterpflanzen oder von Rya-Grass, Sorghum und Grünroggen.

Aufbereiter mit SQUAREFLEX-Quetschwalzen aus Polyurethan

Spezifikation

FC 2861 TLD 540 FC 2861 TLR 540 FC 3161 TLD 1000 FC 3161 TLR 1000 FC 3561 TLD 1000 FC 3561 TLR 1000
Arbeitsbreite (m) 2,67 2,67 3,10 3,10 3,50 3,50
Transportbreite (m) 2,55 2,55 3 3,00 3,50 3,50
Zugdeichselanordnung seitlich seitlich seitlich seitlich seitlich seitlich
Anzahl der Mähscheiben 6 6 7 7 8 8
Mähklingenbefestigung Messerschnellwechsel FAST-FIT Messerschnellwechsel FAST-FIT Messerschnellwechsel FAST-FIT Messerschnellwechsel FAST-FIT Messerschnellwechsel FAST-FIT Messerschnellwechsel FAST-FIT
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) 35 - 65 35 - 65 35 - 65 35 - 65 35 - 65 35 - 65
Mähbalken in Modul-Bauweise Serie Serie Serie Serie Serie Serie
Überlastschutz der Mähscheibenantriebswellen PROTECTADRIVE PROTECTADRIVE PROTECTADRIVE PROTECTADRIVE PROTECTADRIVE PROTECTADRIVE
Schnitthöheneinstellung zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala zentrale Schnitthöheneinstellung über eine Drehspindel mit Anzeigeskala
Mähbalkenentlastung über Drehstabfedern - linke und rechte Einstellung getrennt über Drehstabfedern - linke und rechte Einstellung getrennt über Drehstabfedern - linke und rechte Einstellung getrennt über Drehstabfedern - linke und rechte Einstellung getrennt über Drehstabfedern - linke und rechte Einstellung getrennt über Drehstabfedern - linke und rechte Einstellung getrennt
Aufbereiter-Typ Fingerrotor mit pendelnden Stahlfingern und 5fach verstellbarem Prallblech 2 angetriebene und synchronisierte SQUAREFLEX-Walzen aus Polyurethan Fingerrotor mit pendelnden Stahlfingern und 5fach verstellbarem Prallblech 2 angetriebene und synchronisierte SQUAREFLEX-Walzen aus Polyurethan Fingerrotor mit pendelnden Stahlfingern und 5fach verstellbarem Prallblech 2 angetriebene und synchronisierte SQUAREFLEX-Walzen aus Polyurethan
Aufbereiter-Drehzahl (min-1) 780 / 1000 Drehzahländerung durch Schalthebel 780 780 / 1000 Drehzahländerung durch Schalthebel 780 780 / 1000 Drehzahländerung durch Schalthebel 780
Antrieb des Aufbereiters über Zahnradgetriebe mit Überlastschutz über Zahnradgetriebe mit Überlastschutz über Zahnradgetriebe mit Überlastschutz über Zahnradgetriebe mit Überlastschutz über Zahnradgetriebe mit Überlastschutz über Zahnradgetriebe mit Überlastschutz
Mittlere Schwadbreite, min./max. (m) 0,90 / 1,90 0,90 / 2,00 0,90 / 2,30 0,90 / 2,30 1,10 / 2,70 1,10 / 2,70
Breitstreuvorrichtung Serie Sonderausrüstung Serie Sonderausrüstung Serie Sonderausrüstung
Anbau gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3 gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3 gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3 gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3 gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3 gezogene Maschine mit GIRODYNE-Eingangsgetriebe, Anbau an die Unterlenker Kat. 2 und 3
Bereifung 11.5/80-15.3 11.5/80-15.3 380/55 x 17 380/55 x 17 380/55 x 17 380/55 x 17
Zapfwellendrehzahl (min-1) 540 540 1.000 1.000 1.000 1.000
Freilauf im Eintriebsgetriebe integriert im Eingangsgetriebe integriert im Eintriebsgetriebe integriert im Eingangsgetriebe integriert im Eintriebsgetriebe integriert im Eingangsgetriebe integriert
Leistungsbedarf an der Zapfwelle (kW / PS), ca. 48 / 65 48 / 65 55 / 75 55 / 75 62 / 84 62 / 84
Erforderliche Hydraulikanschlüsse am Traktor 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät 1 einfach wirkendes und 1 doppelt wirkendes Steuergerät
Beleuchtungsanlage mit Warntafeln, vorne und hinten an der Maschine Serie Serie Serie Serie Serie Serie
Gewicht (kg), ca. 1.980 2.090 2.160 2.260 2.280 2.390

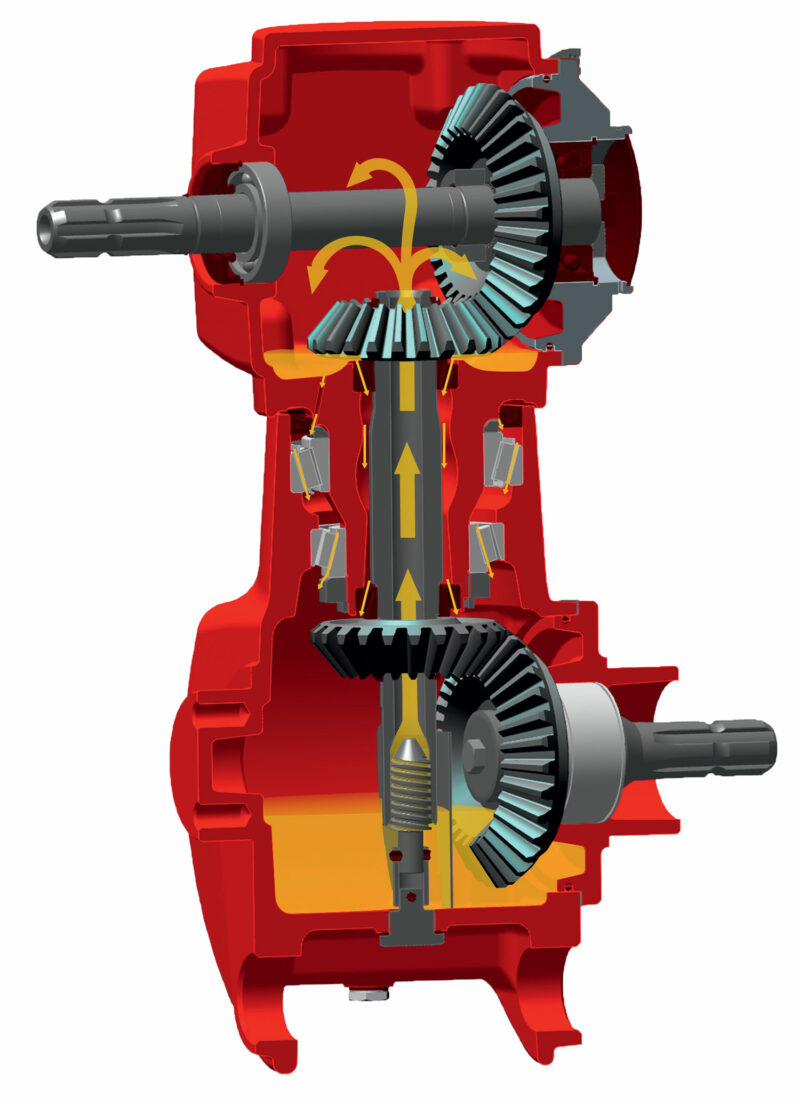

Der GIRODYNE-Schwenkkopf

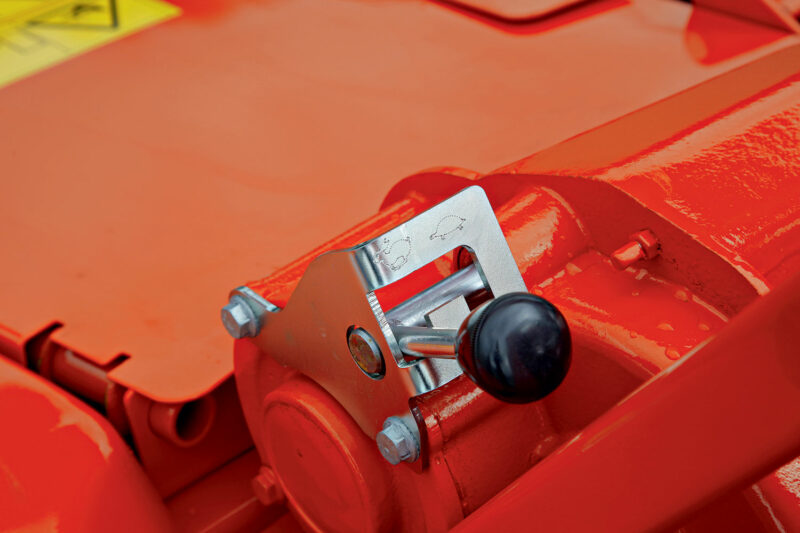

Wählhebel für die Aufbereitungsintensität (2 Schaltstufen)
Scheiben-Mähknickzetter FC 2861 TLR bei der Arbeit

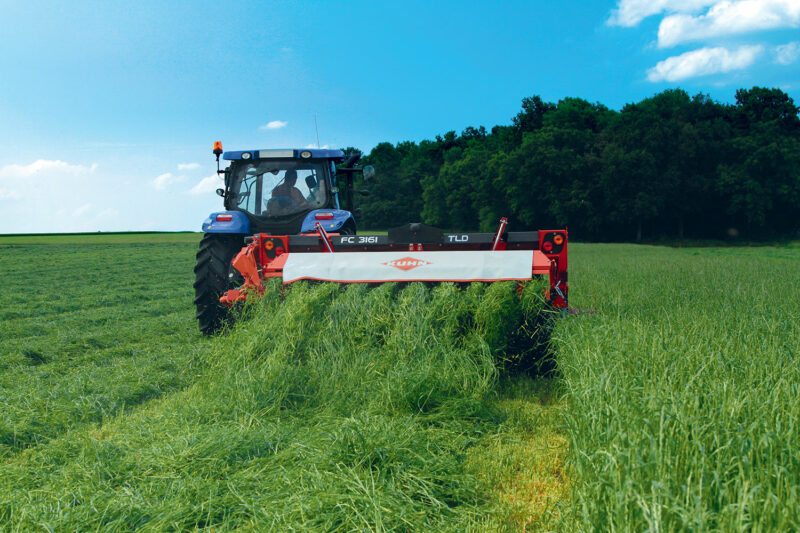

Scheiben-Mähknickzetter FC 3161 TLD bei der Arbeit auf einer Wiese
FC 3161 TLD working
