Hohe Schlagkraft trifft auf einfache Bedienung

FC 1015

Der erste Mähknickzetter mit einer Arbeitsbreite von 3,10 und 3,50 m, einer LIFT-CONTROL Enlastungskinematik und einer vertikalen Transportstellung in der KUHN Familie.

Die Baureihe FC 1015 zeichnet sich durch eine vertikale Transportklappung in Verbindung mit einem Aufbereiter und der KUHN LIFT-CONTROL Entlastungskinematik aus. Diese Maschine ist für Landwirtschaftsbetriebe oder Lohnunternehmer konzipiert und kann mit einem Front-Mähknickzetter kombiniert werden, um die Arbeitsleistung bei maximaler Futterqualität zu erhöhen. Das FC 3115 hat eine Arbeitsbreite von 3,10 m und das FC 3515 verfügt über eine Arbeitsbreite von 3,50 m. Beide Arbeitsbreiten sind mit Stahlfingeraufbereiter oder Walzenaufbereiter mit doppeltem Walzenantrieb konfigurierbar. Die Maschinen haben eine perfekte Bodenanpassung und können leicht an die unterschiedlichsten Erntebedingungen angepasst werden. Weitere Besonderheiten dieser Baureihe sind der hochmoderne, wartungsfreie Mähbalken OPTIDISC ELITE und der Messerschnellverschluss FAST-FIT.

Ihre Vorteile

Für jeden Betrieb den richtigen Aufbereiter!
Der Aufbereiter mit beweglichen Stahlfingern

Der DIGIDRY Stahlfinger-Aufbereiter ist perfekt für schwierige Bedingungen. Der Durchmesser des Rotors beträgt 540 mm und bietet eine aussergewöhnliche Aufbereitungsleistung:

  • Gleichmässige Trocknung des Futters auch bei hohen Futtermengen.
  • Für die Aufbereitung von langem und schwerem Futter wird nur wenig Leistung benötigt.
  • Die beweglichen Finger können Fremdkörpern ausweichen.
  • Das Futter kann in einem Schwad oder breit gestreut abgelegt werden.


Dank der zwei unterschiedlichen Rotordrehzahlen kann die Maschine leicht an die unterschiedlichen Futtersorten WERKZEUGLOS angepasst werden. Die Reduzierung der Geschwindigkeit ist ideal für die Aufbereitung von Leguminosen und zur Senkung des Kraftstoffverbrauchs, z.B. beim späten Mähen mit einem geringeren Pflanzenbestand (755 U/min). Bei dichtem Futter (1000 U/min) kann die Drehzahl erhöht werden.

Der DIGIDRY Stahlfingeraufbereiter ist besonders für schwierige Mähbedingungen geeignet.
Das SQUAREFLEX-Profil für empfindliche Futterpflanzen

Der Walzenaufbereiter mit dem speziellen SQUAREFLEX-Profil ist ideal für empfindliches Futter wie Luzerne, aber auch perfekt geeignet für schweres und langes Futter wie Mengkorn oder Weidelgras. Dank der speziellen Einkerbungen der Polyurethanwalzen wird das Erntegut durch eine gleichmässige Bewegung aufbereitet. Der grosse Durchmesser der Walzen sorgt für ein optimales Abfliessen der Pflanzen nach hinten und verhindert ein Umwickeln der Pflanzen um die Walzen. Der Druck zwischen den Walzen wird mittels einer leicht zugänglichen Einstellschraube eingestellt. Sollte ein Fremdkörper den Aufbereiter passieren, wird der Abstand zwischen den Walzen vergrössert und der Fremdkörper kann die Walzen verlassen, ohne das System zu beschädigen. Die untere Walze wird über zwei Getriebe und einer wartungsfreien Antriebswelle angetrieben.
Die obere Walze wird von einem speziellen Zahnradgetriebe angetrieben. Profitieren Sie von perfekter Synchronisierung auf Lebenszeit und reduzierten Wartungszeiten!
Im Jahr 2016 zeigte ein von Arvalis (französisches agronomisches Institut) mit der Landwirtschaftskammer und der FD CUMA durchgeführter Test die Bedeutung der Walzen. Sie sparen etwa 100 €/ha je Schnitt und erhalten eine Trocknung von fast 80% TM ab dem zweiten Abend, während dieser Wert mit anderen Aufbereitern erst nach dem dritten Abend erreicht wurde.

Der SQUAREFLEX Walzenaufbereiter ist ideal für empfindliches Futter geeignet.
Vertikale Transportklappung um 126 Grad

Die Transportposition sorgt für höchste Sicherheit auf der Strasse und ermöglicht eine optimale Balance auf den Hinterrädern. Damit Sie auch bei schwierigen Lichtverhältnissen sicher unterwegs sind enthält diese Maschine eine serienmässige Beleuchtungsanlage.

Der Mähaufbereiter FC 3115 lässt sich für einen kompakteren Transport vertikal um 126° klappen.
Sauberes Futter ist uns wichtig!
Das hydropneumatische Entlastungssystem LIFT-CONTROL

Mit unserem hydropneumatischen Entlastungssystem LIFT-CONTROL ist Futterverschmutzung kein Thema mehr. Denn es ist weit mehr als eine Mähbalkenentlastung, bei der die konventionelle Entlastungsfeder einfach durch eine Stickstoffblase ersetzt wird.
Je höher die nach hinten wirkenden Kräfte auf den Mähbalken sind, desto stärker reagiert die Entlastung und passt sich problemlos allen Bodenunebenheiten an. Dieses System weist mehrere Vorteile auf: Der Kraftstoffverbrauch sinkt, der Verschleiss der Schutzkufen wird verringert, es wird weniger Schmutz in das Futterschwad gezogen und die Grasnarbe wird geschont. Darüber hinaus ist der Auflagedruck sehr einfach von der Traktorkabine aus verstellbar.

Das LIFT-CONTROL-Entlastungssystem sorgt für eine konstante Schnitthöhe und perfekten Bodendruck.
OPTIDISC ELITE: Atemberaubende Qualität

Der neue Mähbalken OPTIDISC ELITE wurde in Zusammenarbeit mit Landwirten entwickelt, die gleichzeitig Nutzer der Maschinen sind. Unterschiedliche Abstände zwischen den Mähscheiben, grosse Überlappungsbereiche und ein flacher Mähwinkel verschaffen dem Nutzer beste Schnittqualität. Die FC 1015 Serie mit dem technisch neuestem Mähbalken, gewährleistet einen sauberen und gleichmässigen Schnitt in allen Einsatzsituationen. Der Mähbalken OPTIDISC ELITE weist etliche exklusive Merkmale auf:

  • Dort wo die Scheiben auseinanderlaufen, wird der Abstand verringert, um einen grossen Überlappungsbereich der Mähklingen zu ermöglichen. Das Schnittbild ist sauber und ordentlich, selbst bei kurzem oder leichtem Futter. (A)
  • An dem Punkt, an dem die Scheiben zusammenlaufen, wird der Abstand vergrössert, um einen optimalen Gutfluss grosser Futtermengen zu ermöglichen. (B)
  • Optimale Schnittqualität auf nassen und klebrigen Böden oder bei schweren Futter!
  • Ein niedrigerer Schnittwinkel: Keine typische Wellenbewegung im Mähprofil möglich! Förderung eines schnelleren und gleichmässigeren Nachwachsens!
  • Neue Scheibenlager sorgen immer dafür, dass die Messer sicher gegen Stösse gehalten werden und 360° um ihre Messerhaltebolzen gedreht werden können.
In hügeligem Gelände, bei Nässe oder klebrigem Gras kann sich vor dem Mähbalken Erde ansammeln, ausser bei dem OPTIDISC ELITE! Die speziellen Gleitkufen verbessern die Bodenanpassung und schonen die Grasnarbe. Ein zusätzlicher Pluspunkt, wenn es um die Verbesserung der Futter- und Schnittqualität geht, insbesondere unter schwierigen Einsatzbedingungen.

Der OPTIDISC ELITE Mähbalken ist eine Kombination aus mehreren exklusiven Merkmalen.<br />
Mähen Sie sicher!
EXKLUSIV: NON-STOP-Anfahrsicherung im Kombination mit LIFT-CONTROL

Kein Landwirt kann sich mitten in der Saison einen Schaden an seinem Mähwerk leisten - egal, ob ein Hindernis oder ein Fahrfehler die Ursache dafür war. Die Mäheinheit des FC 3115  verfügt über eine integrierte Vorrichtung, die bis zu einem Neigungswinkel von 11° einen nahezu konstanten Auflagedruck ausübt.
Sobald das Mähwerk auf ein Hindernis trifft, schwenkt es um bis zu 25° nach hinten und anschliessend nach oben weg. Die Anfahrsicherung arbeitet ebenso zuverlässig, wenn der Mähbalken an der ersten Mähscheibe getroffen wird, da sich der Drehpunkt weit genug entfernt von der ersten Mähscheibe befindet. Die Maschine kehrt automatisch NON-STOP wieder in ihre Ausgangsposition zurück.

Die NON-STOP-Anfahrsicherung wurde entwickelt, um Ihren Mähaufbereiter FC 3115 zu schützen, wenn er auf ein Hindernis trifft.
Maximale Zuverlässigkeit und Langlebigkeit

Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Die Mähscheibensicherung PROTECTADRIVE besitzt eine präzise berechnete Sollbruchstelle, die bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in den Balken mit Ober- und Unterseite fest verschraubt. Durch den grossen Abstand der Schrauben werden die einwirkenden Kräfte auf grosser Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet.

  • Mähscheibenlagerung mit speziell gefertigten Doppelreihen-Schrägkugellagern.
  • Hochpräzise Zahnräder aus geschmiedetem Stahl mit sehr grossem Durchmesser und 3 Zähnen im Eingriff.
  • Gehärtete Mähscheiben mit geschmiedeten Klingenaufnahmen
  • Schutzkufen aus vergütetem Stahl, an denen zusätzlich Verstärkungsplatten (über Schrauben befestigt) angebracht werden können.

Für die Gewährleistung der Dauerhaltbarkeit sind zwischen dem Rahmen und dem Mähbalken Dämpfer in die Aufnahmen integriert. Besonders bei hohen Mähgeschwindigkeiten werden Stossbelastungen gedämpft und dadurch stark abgeschwächt.

Das PROTECTADRIVE-Systems ermöglicht es Ihnen, nach einem sehr heftigen Aufprall auf ein Hindernis ,Wartungskosten zu sparen.
Auf ein Mindestmass beschränkte Wartung

Die Wartung ist nicht besonders zeitraubend. Der Mähbalken OPTIDISC ELITE ist ein ausgezeichnetes Beispiel dafür, wie durch enge Zusammenarbeit zwischen einem Hersteller und den Landwirten ein grosser Mehrwert geschaffen werden kann. Der Mähbalken ist absolut praxistauglich und hilft Ihnen, Zeit zu sparen :Er ist dauergeschmiert, d.h. er benötigt keinerlei Wartung.
Er verfügt über das Messerschnellwechselsystem FAST-FIT, die Befestigung ist 100% sicher. Eine starke Blattfeder übt einen konstanten Druck auf die Befestigungsschraube des Messers aus und gewährleistet dadurch die Sicherheit. Ein Messerwechsel ist blitzschnell durchgeführt. Die Wartung beschränkt sich im Wesentlichen auf die Gelenkwellen und auf ein paar Gelenke - mit sehr wartungsfreundlichen Intervallen.

Messerschnellwechsel am Mähaufbereiter FC 3115 mit dem FAST-FIT-Messerschnellspannsystem.
Die Schutzverkleidung FLEXPROTECT: Reparaturkosten sparen

Die flexible Schutzverkleidung FLEXPROTECT, die es exklusiv bei KUHN gibt, schützt den Mähbalken vor Beschädigung beim Mähen am Wiesenrand oder entlang eines Baumes. Sobald das Hindernis überwunden ist, biegt sich das Material der Seitenverkleidung automatisch wieder in die ursprüngliche Form zurück, d.h. nichts muss repariert oder ausgetauscht werden und folglich entstehen auch keine Kosten.

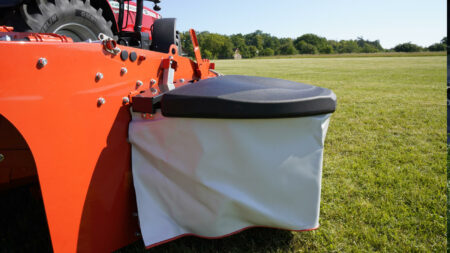

Der FLEXPROTECT-Schutz schützt Ihren Mähaufbereiter FC 3115 vor Schäden beim Mähen am Feldrand.

Spezifikation

FC 3115 D FF FC 3115 R FF FC 3515 D FF
Arbeitsbreite (m) 3,10 3,10 3,50
Transporthöhe (m) 3,43 3,43 3,79
Mähbalken OPTIDISC ELITE OPTIDISC ELITE OPTIDISC ELITE
Anzahl der Mähscheiben 7 7 8
Verschleissplatten für die Gleitkufen 2, Serie 2, Serie 2, Serie
Mähklingenbefestigung Messerschnellwechselsystem FAST-FIT Messerschnellwechselsystem FAST-FIT Messerschnellwechselsystem FAST-FIT
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) 35 - 65 35 - 65 35 - 65
Überlastschutz der Mähscheibenantriebswellen PROTECTADRIVE PROTECTADRIVE PROTECTADRIVE
Bodenanpassung Mittenaufhängung der Mähgruppe Mittenaufhängung der Mähgruppe Mittenaufhängung der Mähgruppe
Mähbalkenentlastung hydropneumatische Entlastung LIFT-CONTROL hydropneumatische Entlastung LIFT-CONTROL hydropneumatische Entlastung LIFT-CONTROL
Anfahrsicherung NON-STOP-Anfahrsicherung NON-STOP-Anfahrsicherung NON-STOP-Anfahrsicherung
Aufbereiter-Typ Fingerrotor mit pendelnden Stahlfingern und 5fach verstellbarem Prallblech 2 angetriebene und synchronisierte SQUAREFLEX-Walzen aus Polyurethan Fingerrotor mit pendelnden Stahlfingern und 5fach verstellbarem Prallblech
Aufbereiter-Drehzahl (min-1) 755 / 1.000 Drehzahländerung durch Schaltgetriebe 780 755 / 1.000 Drehzahländerung durch Schaltgetriebe
Antrieb des Aufbereiters über Zahnradgetriebe mit Überlastsicherung über Zahnradantrieb über Zahnradgetriebe mit Überlastsicherung
Mittlere Schwadbreite, min./max. (m) 1,45 / 2,10 1,45 / 2,10 1,85 / 2,40
Anbau Dreipunkt Kat. 3N Dreipunkt Kat. 3N Dreipunkt Kat. 3N
Umstellung in Transportstellung hydraulische Hochstellung um 126° hydraulische Hochstellung um 126° hydraulische Hochstellung um 126°
Abstellen der Maschine Abstellen der Maschine in ausgeklappter Stellung oder auf speziellen Abstellfüssen (Sonderausrüstung) in eingeklappter Stellung Abstellen der Maschine in ausgeklappter Stellung oder auf speziellen Abstellfüssen (Sonderausrüstung) in eingeklappter Stellung Abstellen der Maschine in ausgeklappter Stellung oder auf speziellen Abstellfüssen (Sonderausrüstung) in eingeklappter Stellung
Zapfwellendrehzahl (min-1) 1.000 1.000 1.000
Gelenkwelle mit Überlastschutz Serie Serie Serie
Leistungsbedarf an der Zapfwelle (kW / PS), ca. 50 / 68 50 / 68 62 / 85
Erforderliche Hydraulikanschlüsse am Traktor 1 doppelt wirkendes und 1 einfach wirkendes Steuergerät 1 doppelt wirkendes und 1 einfach wirkendes Steuergerät 1 doppelt wirkendes und 1 einfach wirkendes Steuergerät
Beleuchtungsanlage mit Warntafeln, hinten an der Maschine Serie Serie Serie
Gewicht (kg), ca. 1.550 1.605 1.620
Der Scheiben-Mähknickzetter FC 3115 D in Arbeitsposition
FC 3115 in Transportstellung
FC 3115 R während der Arbeit
Der Mähaufbereiter FC 3115 D bei der Arbeit auf einem Feld.
Die Aufnahme von oben zeigt das FC 3115 während der Arbeit.
