MASTER 103
Ein zuverlässiger, wirtschaftlicher Pflug, 2- bis 5-furchig, für Traktoren der mittleren Leistungsklasse. Der Pflugrahmen aus mikrolegiertem Feinkornstahl ist stabil und dennoch leicht.
Lieferbar in zwei- bis fünffurchiger Ausführung gehört die Baureihe 103 zu den Anbaupflügen MASTER von KUHN. Den vor allem für leichte bis mittelschwere Böden geeigneten MASTER 103 gibt es in Arbeitsbreiten von 35 und 40 cm. Die Geräte sind für Traktorleistungen von 40 bis 150 PS ausgelegt und passen vor allem zu Betrieben, die überschaubare Ackerflächen besitzen und auf Zuverlässigkeit und gute Arbeitsqualität Wert legen.
Der von KUHN entwickelte und gefertigte MASTER 103 garantiert optimale Pflugarbeit bei hoher Flächenleistung und solidem Betriebsergebnis. Zwei Rahmenhöhen (70 und 75 cm) erlauben eine intensive Einarbeitung der organischen Masse auch bei hohem Anteil an Ernterückständen. Mit robuster Bauweise und guten Leistungswerten wird der MASTER 103 allen Anforderungen von Mischbetrieben gerecht.
Ihre Vorteile

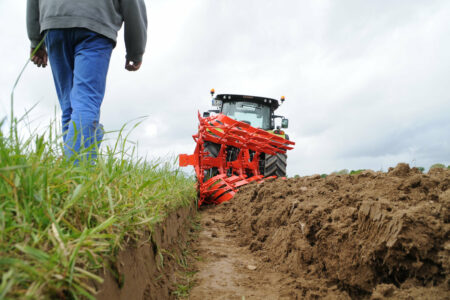

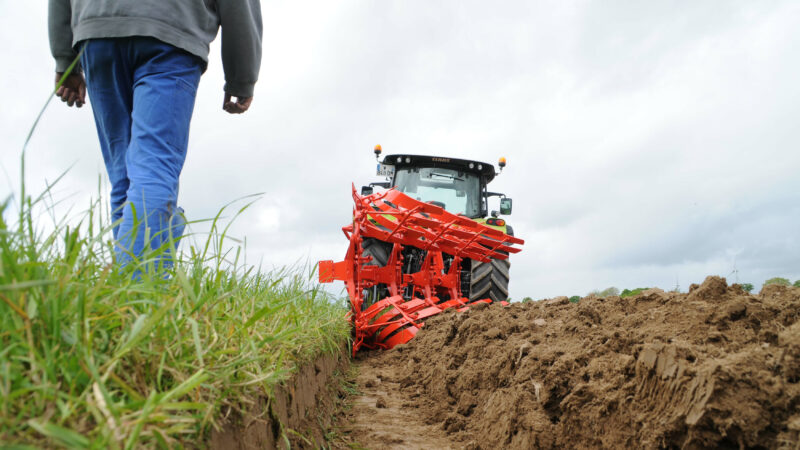

Im MASTER 103 steckt KUHN‘s gesamtes Know-how in Sachen Pflugarbeit. Unser Ziel ist es, Ihren Ernteertrag zu steigern und dabei durch eine optimale Einarbeitung der organischen Masse die biologische Aktivität Ihrer Böden zu bewahren. Der MASTER 103 ist in der Lage, grosse Mengen an Rückständen einzuarbeiten, wobei 2 Rahmenhöhen (70 bzw. 75 cm) eine Anpassung an die Dichte der organischen Restmengen ermöglichen (Ausführung mit Abreissschraube).
Auch der MASTER 103 hat TRIPLEX-Streichbleche mit ungleich starken Schichten sowie geschmiedete und vergütete Verschleissteile. So können Sie sicher sein, dass die Pflugkörper während ihrer gesamten Lebensdauer optimal in den Boden eindringen und beste Pflugarbeit leisten.
Die Baureihe MASTER 103 wendet sich an Betriebe, die über kleinere Traktoren verfügen, aber von KUHN’s Know-how profitieren möchten. Der in 2- bis 5-furchiger Ausführung lieferbare MASTER 103 bietet eine hervorragende Arbeitsqualität bei überschaubaren Anschaffungskosten.

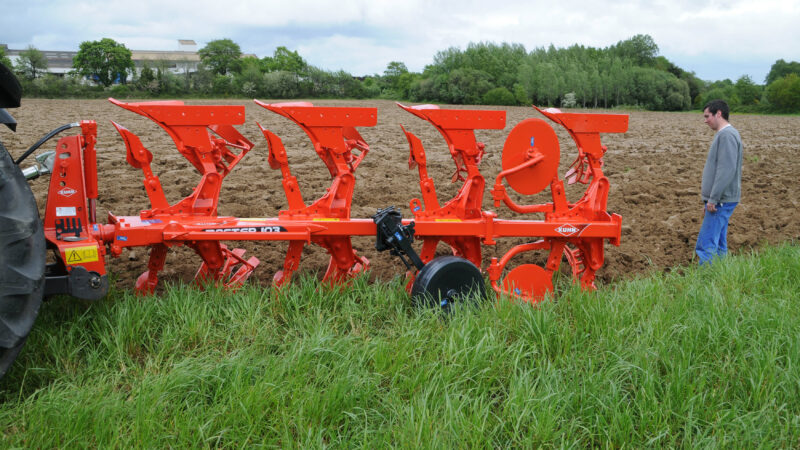

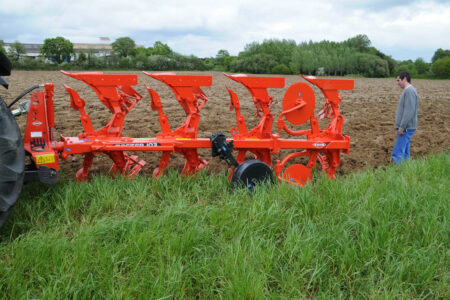

Die Pflüge der Baureihe MASTER 103 stehen für höchste Zuverlässigkeit – sie sind wie alle KUHN-Pflüge für ihre solide Bauweise bekannt:
Unverformbarer Pflugkopf aus einem Guss:
- Anbau mittels Tragachse
- Hochfeste Drehwelle aus vergütetem Stahl
- Hydraulikschläuche nahe am Drehpunkt – kein Scheuern, kein Verwinden
Robuster Mittelteil:
- Einfache Einstellung der Vorderfurchenbreite für eine optimale Anpassung an die Innenspur des Traktors und an die Bodenbeschaffenheit
- Zugpunkt und Pflugneigung werden unabhängig voneinander über eine Spindel eingestellt
- Verstärkter Rahmen: Der MASTER 103 besitzt einen Rahmen mit Verstärkungsprofilen. So ist auch jenseits des Schwerpunkts maximale Festigkeit garantiert.
KUHN entwickelt und fertigt Pflüge seit über 100 Jahren. In der Baureihe 103 steckt das ganze Know-how von KUHN – in einen dieser Pflüge zu investieren, macht sich schnell bezahlt. Neben ihrer auf Hochleistung getrimmten Konzeption punkten die Anbaupflüge MASTER 103 mit Verschleissteilen in überragender Qualität:

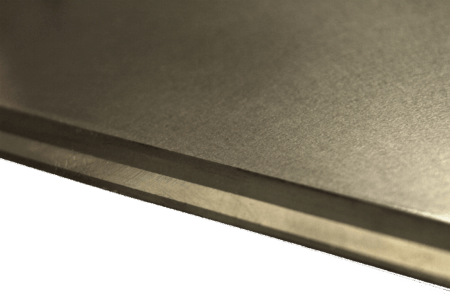

- Die TRIPLEX-Technologie mit ungleich starken Schichten verleiht den Streichblechen eine um 40% längere Standzeit
- Schare und Spitzen sind geschmiedet und haben eine um 20% längere Standzeit. Die Scharspitzen sind zudem umkehrbar, was längere Austauschintervalle ermöglicht.
- Weit nach oben gezogene und breit ausgelegte Pflugkörper garantieren einen optimalen Schutz für Streichblech und Anlage.
Original-Ersatzteile von KUHN bringen eine bessere Arbeitsqualität und eine erhebliche Einsparung von Kosten.
Der relativ leichte MASTER 103 kann auch an kleinere Traktoren angebaut werden – von 36 PS (MASTER 103 in 2-furchiger Version) bis zu 150 PS (MASTER 103 in 5-furchiger Version).
Er eignet sich somit für mittelgrosse Betriebe, die über begrenzte Traktorleistungen verfügen.
Trotz einfacher und leichter Bauweise lässt die Leistungsfähigkeit dieser Pflüge nichts zu wünschen übrig. Der MASTER 103 ist lieferbar mit Abreissschraube (T) oder mit hydraulischer Steinsicherung (NSH). Die Schrauben der mechanischen Steinsicherung reissen bei einem Auslösedruck an der Scharspitze von 3000kg. Dadurch wird ein unnötig häufiges Ansprechen vermieden. Auch nach mehreren Auslösungen bleibt die Arbeitstiefe konstant.
Bei der hydraulischen Steinsicherung (NSH) ist der Auslösedruck variabel zwischen 600 und 1300 kg – hydraulisch und ohne grossen Zeitaufwand einstellbar. Dank grosszügiger Auslösewerte sind Hindernisse problemlos passierbar – es kommt zum sofortigen Wiedereinfurchen. Die Auslösehöhe beträgt 70 cm, die Seitenausweichung 20 cm auf jeder Seite.
Mit ihrer Konzeption und ihrem geringen Gewicht sind die Pflüge MASTER 103 besonders wendig und erlauben das Pflügen bis dicht an den Parzellenrand.
Das am Rahmen angebaute Stützrad begrenzt den Überstand, ohne die Gewichtsübertragung zu beeinträchtigen. Die Einstellung der Arbeitstiefe erfolgt über eine Kurbel, wobei eine Einstellung für beide Seiten getrennt möglich ist. Das als Metallrad (Ø 500 mm) oder Gummirad (Ø 600 mm) lieferbare Stützrad erzielt einen guten Kompromiss zwischen Qualität, Preis und Leistung.

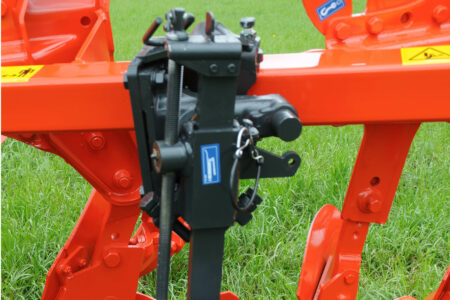

Auf Wunsch gibt es ein Pendelstützrad, das aufgrund seines Selbstreinigungseffekts für klebrige Böden geeignet ist. Die vertikale Drehachse erlaubt eine sofortige Anpassung an die Schnittbreite sowie eine Einstellung für beide Pflugseiten getrennt.
Durch ihren geringen Überstand kann mit den Pflügen MASTER 103 bis dicht an den Parzellenrand gearbeitet werden.

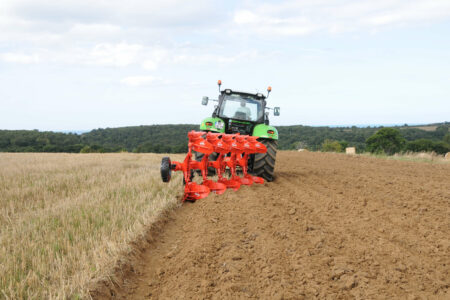

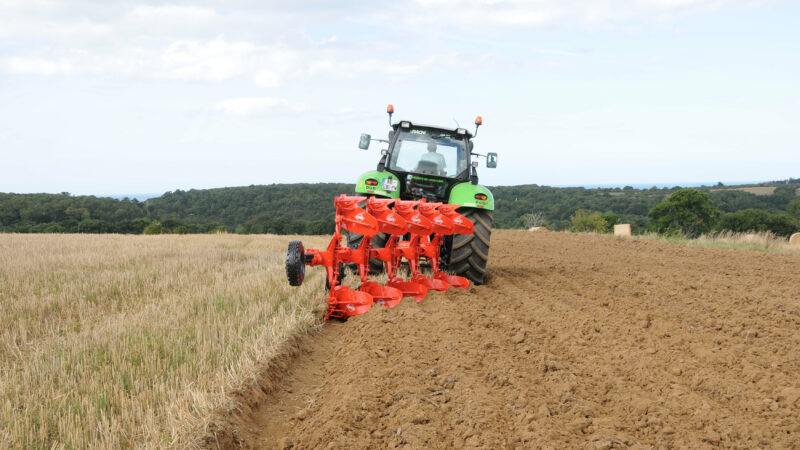

Die Pflüge MASTER 103 stehen für effiziente Pflugarbeit von höchster Qualität. Ihr Leistungsbedarf pro Pflugkörper konnte auf 30 PS begrenzt werden. Die Baureihe 103 wendet sich vor allem an Betriebe, die einen zugleich leistungsstarken und wirtschaftlichen Pflug suchen.
Weiterer Vorteil des geringen Zugkraftbedarfs: Die beweglichen Teile des Pflugs verschleissen weniger schnell, und der Kraftheber des Traktors wird weniger beansprucht. Infolge des geringeren Reifenabriebs wird ein unnötiges Durchrutschen der Räder verhindert, was eine deutliche Senkung der Kraftstoffkosten bewirkt.
Spezifikation
| MASTER 103 2E | MASTER 103 3(2E+1) | MASTER 103 3E | MASTER 103 4(3E+1) | MASTER 103 4E | MASTER 103 5 (4E+1) | MASTER 103 3(2E+1) | MASTER 103 3(2E+1) | MASTER 103 3(2E+1) | MASTER 103 3(2E+1) | MASTER 103 3E | MASTER 103 3E | MASTER 103 3E | MASTER 103 2E | MASTER 103 3 | MASTER 103 3E | MASTER 103 4 | MASTER 103 4E | MASTER 103 5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maximal zulässige Traktorleistung (kW/PS) | 44/60 | 66/90 | 66/90 | 88/120 | 88/120 | 110/150 | 66/90 | 66/90 | 66/90 | 66/90 | 66/90 | 66/90 | 66/90 | 44/60 | 66/90 | 66/90 | 88/120 | 88/120 | 110/150 |
| Gewicht (kg) (T) | 550 | 755 | 760 | 965 | 1.045 | 1.250 | 755 | 755 | 755 | 755 | 760 | 760 | 760 | 550 | 755 | 760 | 965 | 1 045 | 1 250 |
| Gewicht (kg) (NSH) | 675 | 900 | 945 | 1.170 | 900 | 900 | 900 | 900 | 945 | 945 | 945 | 675 | 900 | 945 | 1 170 | ||||
| Arbeitsbreite pro Schar (cm) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (umbaubar) | 35 oder 40 (einstellbar durch Umsteckbolzen) | 35 oder 40 (einstellbar durch Umsteckbolzen) | 35 oder 40 (einstellbar durch Umsteckbolzen) | 35 oder 40 (einstellbar durch Umsteckbolzen) | 35 oder 40 (einstellbar durch Umsteckbolzen) | 35 oder 40 (einstellbar durch Umsteckbolzen) |
| Rahmenhöhe (cm) | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 | 75 | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 in Ausführung T - 70 in Ausführung NSH | 75 | 75 |
| Körperabstand (cm) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Unterlenkerschnellkupplung / Tragachse | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | ||||||
| Drehzapfen (mm) | Ø 70 in T undØ 85 in NSH | Ø 70 in T undØ 85 in NSH | Ø 85 in T undØ 90 in NSH | Ø 85 in T undØ 90 in NSH | Ø 105 | Ø 105 | Ø 70 in T undØ 85 in NSH | Ø 70 in T undØ 85 in NSH | Ø 70 in T undØ 85 in NSH | Ø 70 in T undØ 85 in NSH | Ø 85 in T undØ 90 in NSH | Ø 85 in T undØ 90 in NSH | Ø 85 in T undØ 90 in NSH | Ø 70 in T und Ø 85 in NSH | Ø 70 in T und Ø 85 in NSH | Ø 85 in T und Ø 90 in NSH | Ø 85 in T und Ø 90 in NSH | Ø 105 | Ø 105 |
| Rahmen (mm) | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 in T undVorne 700 x 120Hinten 120 x 120 in NSH | Vorne 700 x 100Hinten 100 x 100 in T undVorne 700 x 120Hinten 120 x 120 in NSH | Vorne 700 x 120Hinten 120 x 120 | Vorne 700 x 120Hinten 120 x 120 | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 | Vorne 700 x 100Hinten 100 x 100 in T undVorne 700 x 120Hinten 120 x 120 in NSH | Vorne 700 x 100Hinten 100 x 100 in T undVorne 700 x 120Hinten 120 x 120 in NSH | Vorne 700 x 100Hinten 100 x 100 in T undVorne 700 x 120Hinten 120 x 120 in NSH | Vorne 700 x 100 Hinten 100 x 100 | Vorne 700 x 100 Hinten 100 x 100 | Vorne 700 x 100 Hinten 100 x 100 in T und Vorne 700 x 120 Hinten 120 x 120 in NSH | Vorne 700 x 100 Hinten 100 x 100 in T und Vorne 700 x 120 Hinten 120 x 120 in NSH | Vorne 700 x 120 Hinten 120 x 120 | Vorne 700 x 120 Hinten 120 x 120 |
| Erweiterung (mm) | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 |
| Erforderliche Hydraulikanschlüsse am Traktor | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW | - Drehung: 1 EW mit drucklosem Rücklauf oder 1 DW |
| Arbeitsbreite pro Schar (inch) | 14 & 16 | 35, 40 (einstellbar durch Umsteckbolzen) | 35, 40 (einstellbar durch Umsteckbolzen) | 35, 40 (einstellbar durch Umsteckbolzen) | 35, 40 (einstellbar durch Umsteckbolzen) | 35, 40 (einstellbar durch Umsteckbolzen) |
