MASTER 113
Robuste Bauweise, hohe Zuverlässigkeit und einfache Einstellung. Der MASTER 113 ist die richtige Wahl, wenn man einen leichten und dennoch robusten Pflug sucht.
Der MASTER 113 ist die richtige Wahl für Betriebe, die einen leichten und trotzdem robusten Pflug suchen. Diese 2- bis 5-furchigen Pflüge sind für Traktorleistungen von 90 bis 150 PS ausgelegt und eignen sich für leichte bis mittelschwere Böden.
Pluspunkte der Baureihe MASTER 113 sind hohe Zuverlässigkeit, einfache Pflugeinstellung sowie optimale Arbeitsqualität. Dank zahlreicher Ausrüstungsmöglichkeiten können Sie den MASTER 113 perfekt an Ihre individuellen Einsatzbedürfnisse anpassen.
Ihre Vorteile

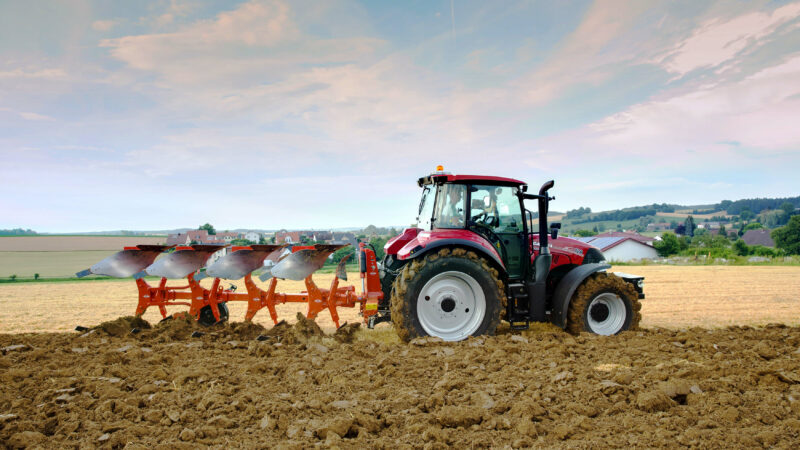

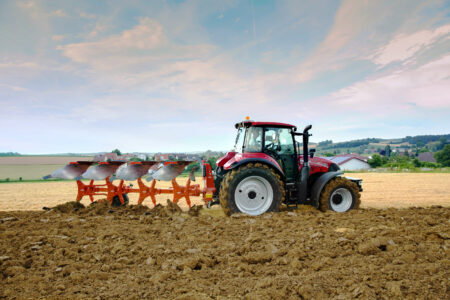

Der relativ leichte MASTER 113 kann auch an kleinere Traktoren angebaut werden. So erhalten Sie z.B. mit einer Kombination aus 4-furchigem MASTER 113 und 90 PS-Traktor eine präzise und saubere Pflugarbeit. Dank seines optimierten Gewichts, kann der MASTER 113 mit kompakteren Traktoren genutzt werden und so bei geringer Bodenverdichtung hohe Tagesleistungen erzielen. Der MASTER 113 eignet sich vor allem für leichte bis mittelschwere Böden. Je nach Einsatzbedingungen (Bodenrelief, Parzellenform, Pflughorizont, verfügbare Leistung usw.) stehen verschiedene Schnittbreiten zur Verfügung: 35 cm, 40 cm und 45 cm.
Zur Inbetriebnahme des MULTI-MASTER 113 ist nur ein einfacher Vorgang erforderlich: Die Einstellung der Vorderfurche, also der Schnittbreite des ersten Körpers, und des Zugpunkts, also der Ausrichtung des Pflugs, erfolgt kombiniert über ein Gestänge.
Zur Veränderung der Schnittbreite müssen lediglich drei Bolzen an der Grindelhalterung umgesteckt werden. Die Befestigung an drei Punkten verhindert Verformungen und trägt zu einer langen Lebensdauer des Pflugs bei. Da die Bolzen im Randbereich des Rahmens sitzen, ist keine zusätzliche Verstärkung erforderlich.
Der MASTER 113 besitzt ein Transportrad, sodass das Einschwenken vor der Strassenfahrt entfällt. Eine leicht zugängliche Verriegelung dient als zuverlässige Transportsicherung.

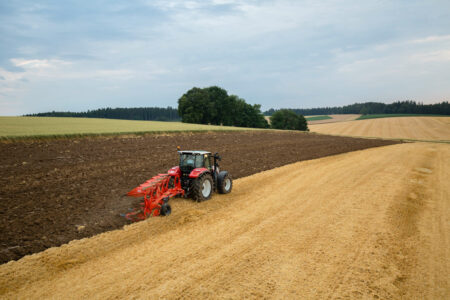

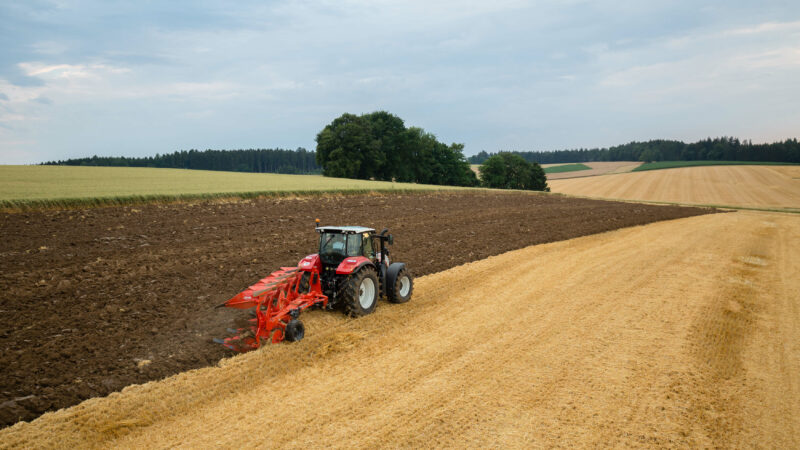

Dank des grosser Durchgangs ist der MASTER 113 in der Lage, grosse Mengen an Ernterückständen einzuarbeiten, ohne dass die Qualität der Wendearbeit darunter leidet. Bei Ausrüstung mit Steinsicherung durch Abreissschraube (T) hat dieses Modell eine Rahmenhöhe von 75 oder 80 cm und einen Körperabstand von 90 oder 102 cm. Wenn Sie auf Wendigkeit und Leichtzügigkeit Wert legen, ist ein Körperabstand von 90 cm ideal. Für Felder mit hohem Anteil an organischer Masse empfiehlt sich ein Körperabstand von 102 cm.
Der MASTER 113 mit hydraulischer Steinsicherung (NSH) weist eine Rahmenhöhe von 70 cm und einen Körperabstand von 90 cm auf und hat dadurch einen geringeren Überstand.

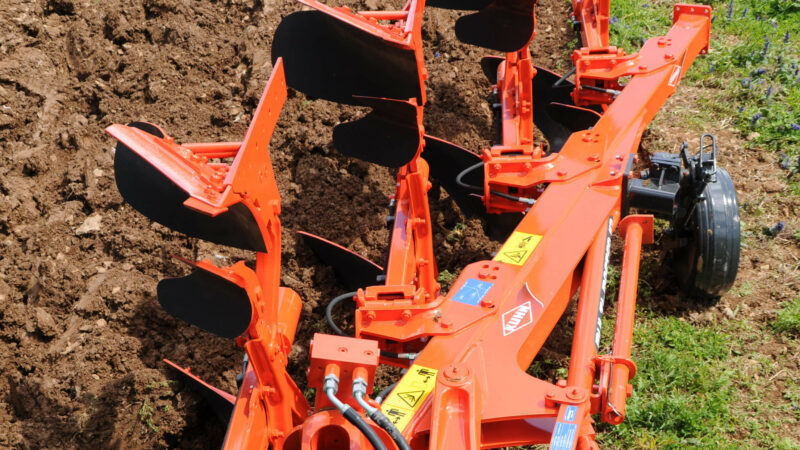

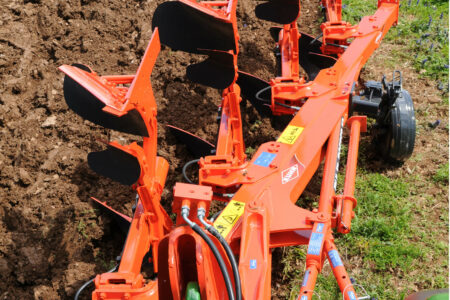

Der MASTER 113 bietet hohen Bedienkomfort: Alle Einstellungen sind einfach durchzuführen und die Bereiche hierfür leicht zugänglich.
Die Kombi-Einstellung von Vorderfurche und Zugpunkt ist werkzeuglos. Zur perfekten Pflugausrichtung erfolgt die Einstellung der Vorderfurche, also der Schnittbreite des ersten Körpers, durch Verschiebung, die des Zugpunkts durch Rotation.
Auch die Neigungseinstellung ist werkzeuglos (Verriegelung von unten zur Schonung von Drehwelle und Lagern).
Die Anpassung an den Reifeninnenabstand erfolgt durch entsprechendes Verschrauben der Zugstreben in einer von drei Positionen. Der MASTER 113 kann somit an Reifeninnenabstände von bis zu 1,55 m angepasst werden.
Die Vorschäler rechts und links sind voneinander unabhängig. Sie sitzen sicher in Einstecktaschen, so dass kein Verrutschen oder Verdrehen möglich ist. Sie sind einfach und präzis in der Höhe und in Längsrichtung einstellbar.
- Mechanische Steinsicherung durch Abreissschraube (T):
Die Steinsicherung durch Abreissschraube (T) schützt den gesamten Pflug bei hohem Auslösedruck – ein grosser Vorteil in schweren Böden! Bei der mechanische Steinsicherung von KUHN kommt es zum glatten Bruch der Schraube ohne Scherwirkung. Dadurch sind mehrere Auslösungen möglich, ohne dass die Halterungen Schaden nehmen. Hinzu kommt, dass die Abreissschrauben schnell und einfach austauschbar sind. - Hydraulische Steinsicherung (NSH):

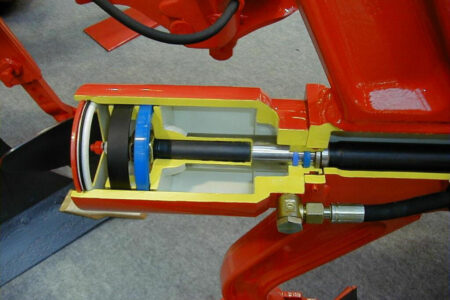

Die hydraulische Steinsicherung (NSH) von KUHN erlaubt die sofortige Anpassung an wechselnde Einsatzbedingungen. Die Sicherung (NSH) ist so konzipiert, dass es bei Hindernisberührung zu einer ansteigenden oder fallenden Auslösekurve kommt, was einen schnellen Wiedereinzug der Pflugschare garantiert.
Belastung tritt nur im Bereich der Grindel auf. Der Pflug ist dadurch vollständig geschützt. Wartungsaufwand und Verschleiss bleiben begrenzt.
Spezifikation
| MULTI-MASTER 113 3E | MULTI-MASTER 113 4(3E+1) | MULTI-MASTER 113 4E | VARI-MASTER 113 4E | MULTI-MASTER 113 5(4E+1) | VARI-MASTER 113 5(4E+1) | MULTI-MASTER 113 3E | MULTI-MASTER 113 3E | MULTI-MASTER 113 4E | MULTI-MASTER 113 4 | MULTI-MASTER 113 5 | VARI-MASTER 113 4E | VARI-MASTER 113 5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maximal zulässige Traktorleistung (kW/PS) | 66/90 | 88/120 | 88/120 | 96/132 | 110/150 | 110/150 | 66/90 | 66/90 | 88/120 | 88/120 | 110/150 | 96/133 | 110/150 |
| Gewicht (kg) (T) | 835 | 1.050 | 1.180 | 1.171 | 1.385 | 1.396 | 835 | 835 | 1 180 | 1 050 | 1 385 | 1171 | 1 396 |
| Gewicht (kg) (NSH) | 975 | 1.215 | 1.360 | 1.342 | 1.600 | 1.593 | 975 | 975 | 1 360 | 1 215 | 1 600 | 1342 | 1 593 |
| Arbeitsbreite pro Schar (cm) | 35, 40 oder 45 (einstellbar durch Umsteckbolzen) | 35, 40 oder 45 (einstellbar durch Umsteckbolzen) | 35, 40 oder 45 (einstellbar durch Umsteckbolzen) | 30 bis 50 (hydraulisch vom Traktorsitz einstellbar) | 35, 40 oder 45 (einstellbar durch Umsteckbolzen) | 30 bis 50 (hydraulisch vom Traktorsitz einstellbar) | 35, 40 oder 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | ||
| Rahmenhöhe (cm) | 75* in Ausführumg T - 70 in Ausführung NSH*wahlweise 80 bei 102 cm Körperabstand | 75* in Ausführumg T - 70 in Ausführung NSH*wahlweise 80 bei 102 cm Körperabstand | 75* in Ausführumg T - 70 in Ausführung NSH*wahlweise 80 bei 102 cm Körperabstand | 75 in Ausführung T - 70 in Ausführung NSH | 75* in Ausführumg T - 70 in Ausführung NSH*wahlweise 80 bei 102 cm Körperabstand | 75 in Ausführung T - 70 in Ausführung NSH | 75* in Ausführumg T - 70 in Ausführung NSH*wahlweise 80 bei 102 cm Körperabstand | 75* in Ausführung T - 75 in Ausführung NSH *wahlweise 80 bei 102 Körperabstand | 75* in Ausführung T - 75 in Ausführung NSH *wahlweise 80 bei 102 Körperabstand | 75* in Ausführung T - 75 in Ausführung NSH *wahlweise 80 bei 102 Körperabstand | 75* in Ausführung T - 75 in Ausführung NSH *wahlweise 80 bei 102 Körperabstand | 75* in Ausführung T - 70 in Ausführung NSH *wahlweise 80 | 75* in Ausführung T - 70 in Ausführung NSH*wahlweise 80 |
| Körperabstand (cm) | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 96 | 90 oder 102 in T - 90 in NSH | 96 | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 90 oder 102 in T - 90 in NSH | 96 | 96 |
| Unterlenkerschnellkupplung / Tragachse | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | Ø 50 Kat. II | ||||||
| Drehzapfen (mm) | Ø 85 | Ø 85 | Ø 105 | Ø 105 | Ø 105 | Ø 105 | Ø 85 | Ø 85 | Ø 105 | Ø 85 | Ø 105 | Ø 105 | Ø 105 |
| Rahmen (mm) | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | Vorne 700 x 120Hinten 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 |
| Erforderliche Hydraulikanschlüsse am Traktor | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem RücklaufPflugdrehung ohne Rahmeneinschwenkvorrichtung: 1 EW mit drucklosem Rücklauf oder 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem RücklaufPflugdrehung ohne Rahmeneinschwenkvorrichtung: 1 EW mit drucklosem Rücklauf oder 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem RücklaufPflugdrehung ohne Rahmeneinschwenkvorrichtung: 1 EW mit drucklosem Rücklauf oder 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DWStufenlose Arbeitsbreitenverstellung: 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem RücklaufPflugdrehung ohne Rahmeneinschwenkvorrichtung: 1 EW mit drucklosem Rücklauf oder 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DWStufenlose Arbeitsbreitenverstellung: 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | Pflugdrehung inkl. Rahmeneinschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem RücklaufPflugdrehung ohne Rahmeneinschwenkvorrichtung: 1 EW mit drucklosem Rücklauf oder 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sondersuarüstung) | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW | - Pflugdrehung inkl. Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Pflugdrehung ohne Rahmenschwenkvorrichtung: 1 DW oder 1 EW mit drucklosem Rücklauf - Kombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW |
| Arbeitsbreite pro Schar (inch) | 30 bis 50 (hydraulisch von Traktorsitz einstellbar) | 30 bis 50 (hydraulisch von Traktorsitz einstellbar) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 35, 40, 45 (einstellbar durch Umsteckbolzen) | 30 bis 50 (hydraulisch von Traktorsitz einstellbar) | 30 bis 50 (hydraulisch von Traktorsitz einstellbar) |
