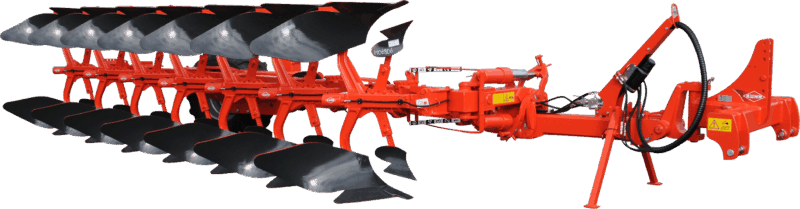

Umriss VARI-LEADER
Der Monorad-Pflug für maximale Schlagkraft

VARI-LEADER

Bauweise und Dimensionierung der VARI-LEADER-Pflüge sind für härteste Dauereinsätze ausgelegt. Die sechs- bis achtfurchigen Modelle VARI-LEADER sind für Traktorleistungen von 135 bis 360 PS konzipiert. Die Pflugeinstellung erfolgt werkzeuglos mit wenigen Handgriffen bei bester Zugänglichkeit.

Mit dem Monorad-Aufsattelpflug VARI-LEADER können Sie Ihre verfügbare Traktorleistung besser nutzen und höhere Flächenleistungen erzielen. Dank der hervorragenden Wendigkeit des VARI-LEADER gewinnen Sie wertvolle Zeit am Vorgewende.
Die Pflugeinstellung ist einfach, leicht zugänglich und werkzeuglos und schafft die Voraussetzung für tadellose Pflugarbeit bei allen Einsatzbedingungen.
Der VARI-LEADER ist in 6- bis 8-furchiger Ausführung für Traktorleistungen von 135 bis 360 PS lieferbar. Die Baureihe VARI-LEADER wird den Anforderungen von Einzelbetrieben, Maschinenringen und Lohnunternehmern mit Traktoren der mittleren bis oberen Leistungsklasse in vollem Umfang gerecht.

Ihre Vorteile

Höhere Flächenleistung durch einfache Bauweise
Ein Design, das Ihnen Zeit spart

Die Modelle der VARI-LEADER-Serie wurden entwickelt, um Ihnen die Arbeit zu erleichtern:

  • der Einschlagwinkel von 110° macht den Pflug sehr wendig, was besonders bei kurzen Vorgewenden von Vorteil ist.
  • ausreichend Abstand zwischen dem Anbauturm und dem ersten Körper erlauben besonders kurze Vorgewende.
  • eine hydraulische Steuersequenz ermöglicht den automatichen Funktionsablauf zwischen Ausheben und Drehen des Pfluges.
  • die progressive, schlagfreie Pflugdrehung über zwei EW-Teleskopzylinder erhöht den Einsatzkomfort. Es kommt zu keiner Belastung der Traktor-Unterlenker.

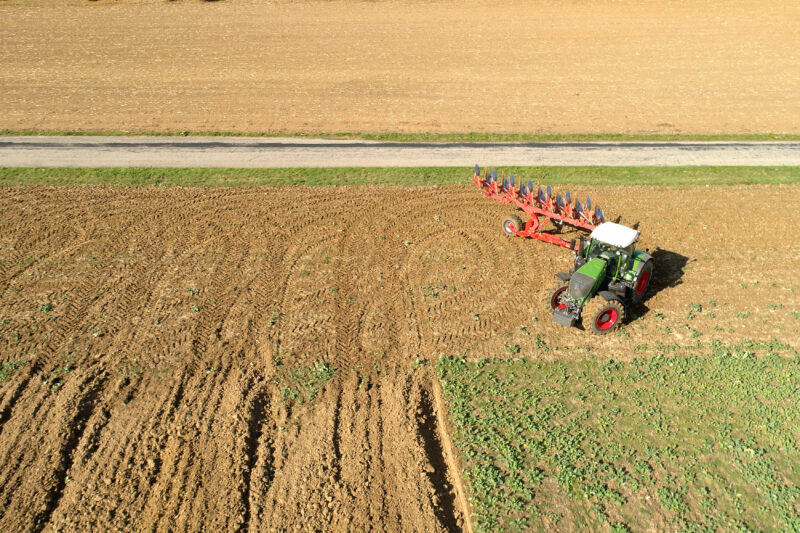

Blick auf die Vorgewende des VARI-LEADER-Pfluges
Einfache Einstellungen für effizientes Arbeiten

Die wichtigsten Einstellungen werden werkzeuglos vorgenommen:

  • die Arbeitstiefe wird über Distanzclips am Hubzylinder eingestellt. Die Pflugtiefe lässt sich leicht ändern!
  • die präzise Einstellung der Rohrleitungen wird durch unabhängige Kurbelanschlagschrauben links und rechts ermöglicht.
  • Kombieinstellung von Vorderfurche und Zugpunkt: Über ein mechanisches Gestänge oder einen Hydraulikzylinder (Option) ist
    eine Anpassung an Reifeninnenabstände von 1,15 bis 1,60 m möglich. Eine vom Fahrerstand aus einsehbare Anzeigevorrichtung
    erleichtert das Einstellen.

Pflügeinstellungen beim VARI-LEADER
Optimale Pflugarbeit

Höhere Flächenleistung durch geringeren Radüberstand:
Nur wenn möglichst grenznah gepflügt wird, kann die verfügbare landwirtschaftliche Fläche optimal genutzt und der Ausbreitung
von Schädlingen im Umgebungsbereich der Parzelle entgegen gewirkt werden. Durch den Z-förmigen Rahmen konnte das Rad
weitgehend innerhalb der Rahmenstruktur integriert und somit sein Überstand entscheidend verringert werden.

Räder mit grossen Abmessungen verringern den Zugkraftbedarf, verbessern die Pflugführung und erleichtern die Überfahrt in schwierigen Böden in der späten Jahreszeit. Bei KUHN finden Sie zwei Radausführungen zur Auswahl:

  • Ein Stollenprofil mit einem Durchmesser von 1000 x 500 mm
  • Ein Agrarprofil mit einem Durchmesser von 1200 x 500 mm

VARI-LEADER-Pflug bei der Arbeit
Eine zuverlässige und robuste Baureihe für den schwersten Intensiveinsatz
Zuverlässigkeit und Langlebiskeit garantiert

Bauweise und Dimensionierung der VARI-LEADER-PFLÜGE sind auf härteste Dauereinsätze ausgelegt. Ein Roboter-geschweisster Rahmen mit einem Querschnitt von 180 x 180 mm verleiht der gesamten Struktur eine Robustheit, auf die auch bei härtesten Einsatzbedingungen Verlass ist.
Zur Anpassung an jeden Traktor der mittleren und oberen Leistungsklasse (135 - 360 PS) stehen mehrere Anbaukategorien zur Auswahl (3, 4N, 4, K700 sowie Schnellkuppler 3 und 4N). Bei einem Wechsel von einer Kategorie zur anderen müssen lediglich die Distanzhülsen ausgetauscht werden.
Der VARI-LEADER ist der einzige Monorad-Pflug mit stufenlos einstellbarer Arbeitsbreite, bei dem das Vario-Gestänge voll im Pflugrahmen integriert ist – sogar im Bereich des Z-Profils (patentiertes KUHN-System)! Durch diesen vollständigen Schutz ist eine lange Lebensdauer der Einstellvorrichtung garantiert, da es zu keinen Einwirkungen von aussen kommt wie z.B.:

  • Schäden durch bei der Drehung aufgeworfene Erde oder Steine.
  • Staubeinwirkung.
  • korrosionsfördernde Feuchtigkeit.

100% integriertes Vario-Gestänge
T- und NSH-Steinsicherung für optimalen Schutz

T Steinsicherung mit Abreissbolzen für Arbeiten bei geringem Steinbesatz:

  • hohe Flächenleistung, da es beim Auslösedruck von 4000 kg an der Scharspitze zu keinem unnötigen Bruch der Bolzen kommt.
  • Schutz des Pflugrahmens bei Hinderniskontakt durch Bruch des Bolzens.
  • lange Lebensdauer des Pfluges, da die Rahmenteile keinen Schaden nehmen.
  • kein Ausschlagen der Bolzenaufnahmen, dadurch unvermindert gute Arbeitsqualität.
  • leichter, schneller Bolzenaustausch bei einem Bruch.
Hydraulische NONSTOPP-Steinsicherung, ideal für das Arbeiten bei hohem Steinbesatz:
  • schnelle Anpassung des Auslösedrucks an die Einsatzbedingungen (600 - 1300 kg). Konstante Arbeitstiefe der Schare, kein Herauspflügen von Steinen.
  • zeitsparende zentrale Einstellung des Auslösedrucks für alle Pflugkörper.
  • ansteigende Auslösedruck-Kurve für leichtes Wiedereinfurchen nach Überwinden des Hindernisses.
  • Auslösehöhe von 70 cm.
  • Seitenausweichung von 20 cm nach rechts und links für zuverlässigen Schutz.
  • Verstellung des Auslösedrucks während der Fahrt vom Traktor aus (mit Sonderausrüstung VARIBAR).
  • Erhöhung des Auslösedrucks auf bis zu 2500 kg beim Einsatz in extrem harten Böden (mit Sonderausrüstung MAXIBAR).

NSH NONSTOP-Steinsicherung
Anpassung an alle Einsatzbedingungen
Onland oder konventionell Pflügen

Onland-Pflügen ermöglicht die optimale Nutzung der Zugkraft und dadurch die Senkung des Kraftstoffverbrauchs. Es ist ermöglicht den Einsatz von Breit- oder Zwillingsbereifung, mit der kein herkömmliches Pflügen möglich ist. Es ist eine zeitsparende Lösung, da eine Spezialbereifung am Traktor für den Pflugeinsatz nicht demontiert werden muss.

Weitere wesentliche Vorteile:

  • agronomisch: keine Verschlämmungskruste an der Furchensohle.
  • Bedienkomfort: mehr Komfort für den Fahrer.
  • wirtschaftlich: keine seitliche Reifenabnutzung in steinigen Böden.
Der Onland-Anbausatz ermöglicht das Pflügen mit Traktoren mit einer Gesamtbreite von bis zu 3,20 m. Sollte es auf dem ungepflügten Land zum Durchdrehen der Räder kommen, kann jederzeit auf herkömmliches Pflügen umgestellt werden.
Zwei Räder mit grossem Durchmesser (690 mm) sorgen dafür, dass die Arbeitstiefe der vorderen Pflugkörper zuverlässig eingehalten wird. Beide
Räder sind getrennt einstellbar, so dass jederzeit optimale Ergebnisse erzielt werden.

Ansicht des VARI-LEADER-Pfluges beim Onland-Plfügen
Hochwertige Verschleissteile für mehr Wirtschaftlichkeit

Gesenkgeschmiedete und vergütete Bauteile garantieren eine sehr hohe Verschleissfestigkeit in allen Einsatzbedingungen und damit ein leichtzügiges Eindringen in den Boden und optimale Pflugarbeit.
Hartmetallschare und -spitzen erhöhen die Standzeit der Verschleissteile um den Faktor 5 und reduzieren die Arbeitserledigungskosten je Hektar deutlich.
Unsere spezialvergüteten Triplex-Streichbleche mit ungleich starken Schichten haben eine bis zu 40% höhere Standzeit.

  1. Die vordere Hartschicht ist 3,3 mm stark.
  2. Die 2,3 mm starke elastische Mittelschicht absorbiert Stösse.
  3. Die 1,5mm starke Stützschicht verhindert Verformungen.

Detailansicht der drei ungleich starken Schichten des Triplex-Streichbleches
Scheibenseche: ein perfekter Abschluss

Scheibenseche bringen beim Pflügen viele Vorteile, sowohl in Bezug auf die Arbeitsqualität, als auch in Bezug auf die Leichtzügigkeit des Pfluges bei einem hohen Anteil organischer Masse. Sie schneiden die Furche vor dem Körper an und gewährleisten so eine saubere Furchenwand.

Zahlreiche Optionen stehen zur Auswahl:

  • Durchmesser 500 mm oder 600mm.
  • glatte oder gezahnter Ausführung.

Scheibensech: ein perfekter Abschluss für Ihr Pflügen

Spezifikation

MULTI-LEADER 6 VARI-LEADER 6 MULTI-LEADER 7 VARI-LEADER 7 MULTI-LEADER 8 VARI-LEADER 8 VARI-LEADER 8 MULTI-LEADER XT 7E MULTI-LEADER XT OL 7E MULTI-LEADER XT 8 MULTI-LEADER XT OL 8 MULTI-LEADER XT 8E MULTI-LEADER XT 9 MULTI-LEADER XT OL 8E MULTI-LEADER XT OL 9 VARI-LEADER 6E VARI-LEADER 7E VARI-LEADER OL 6E VARI-LEADER OL 7E VARI-LEADER OL 8
Erforderliche Traktorleistung (kW/PS) 99/135 116/158 132/180 132/180 132/180 132/180 147/200 147/200 147/200 162/220 147/200 162/220 99/135 116/158 99/135 116/158 132/180
Maximal zulässige Traktorleistung (kW/PS) 199/270 199/270 232/315 232/315 265/360 265/360 265/360 232/315 232/315 265/360 265/360 265/360 298/405 265/360 298/405 199/270 232/315 199/270 232/315 265/360
Gewicht (kg) T 3.275 3.600 3.925 4199 4446 4529 4776
Gewicht (kg) (NSH) 3.520 3.850 3.885 4.265 4.250 4.660 4660 4488 5068 4774 5354 4857 5143 5437 5 723 3850 4265 4430 4845 5240
Arbeitsbreite pro Schar (cm) 35 - 40 - 45 - 50 (einstellbar durch Umsteckbolzen) 30 bis 55 (hydraulisch vom Traktorsitz einstellbar) 35 - 40 - 45 - 50 (einstellbar durch Umsteckbolzen) 35 bis 55 (hydraulisch vom Traktorsitz einstellbar) 35 - 40 - 45 - 50 (einstellbar durch Umsteckbolzen) 30 bis 55 (hydraulisch vom Traktorsitz einstellbar) 35 bis 55 (hydraulisch von Traktorsitz einstellbar) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35 bis 55 (hydraulisch von Traktorsitz einstellbar) 35 bis 55 (hydraulisch von Traktorsitz einstellbar) 35 bis 55 (hydraulisch von Traktorsitz einstellbar) 35 bis 55 (hydraulisch von Traktorsitz einstellbar) 35 bis 55 (hydraulisch von Traktorsitz einstellbar)
Schnittbreite (in) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 30 bis 55 (hydraulisch von Traktorsitz einstellbar) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 35, 40, 45, 50 (einstellbar durch Umsteckbolzen) 30 bis 55 (hydraulisch von Traktorsitz einstellbar) 30 bis 55 (hydraulisch von Traktorsitz einstellbar) 30 bis 55 (hydraulisch von Traktorsitz einstellbar) 30 bis 55 (hydraulisch von Traktorsitz einstellbar) 30 bis 55 (hydraulisch von Traktorsitz einstellbar)
Rahmenhöhe (cm) 80 80 80 80 80 80 80 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 85 in Ausführung T - 80 in Ausführung NSH 80 80 80 80 80
Körperabstand (cm) 102 102 102 102 102 102 102 101 101 101 101 101 101 101 101 102 102 102 102 102
Rahmen 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180 180 x 180
Unterlenkeranbau mit Spindel Kat. III serienmässig(Kat. IV und IV N auf Anfrage) Kat. III serienmässig(Kat. IV und IV N auf Anfrage) Kat. III serienmässig(Kat. IV und IV N auf Anfrage) Kat. III serienmässig(Kat. IV und IV N auf Anfrage) Kat. III serienmässig(Kat. IV und IV N auf Anfrage) Kat. III serienmässig(Kat. IV und IV N auf Anfrage)
Hydraulische Neigungsverriegelung zwischen Aushebung und Drehung Serie Serie Serie Serie Serie Serie Serie Serie Serie Serie Serie Serie
Erforderliche Hydraulikanschlüsse am Traktor Aushebung und Drehung: 1 EW + 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung/Drehung: 1 EW + 1 DWVariable und regelbare Arbeitsbreite: 1 DWHydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung/Drehung: 1 EW + 1 DWVariable und regelbare Arbeitsbreite: 1 DWHydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWKombinierte Vorderfurchen- und Zugpunkteinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung/Drehung: 1 EW + 1 DWVariable und regelbare Arbeitsbreite: 1 DWHydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Variable und regelbare Arbeitsbreite: 1 DW - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung)
Körperanzahl (Vorn + Hinten) 1+1+1+4+1 3+4 3+4 3+4+1 3+4+1 4+4 4+4+1 4+4 4+4+1 1+4+1 1+1+4+1 1+4+1 1+1+4+1 1+1+1+4+1
Unterlenkerschnellkupplung / Tragachse Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage) Kat. III serienmässig (Kat. IV und IV N auf Anfrage)
Gewicht (kg) (T) 4 779 5 026 5 109 5 356
Umriss VARI-LEADER

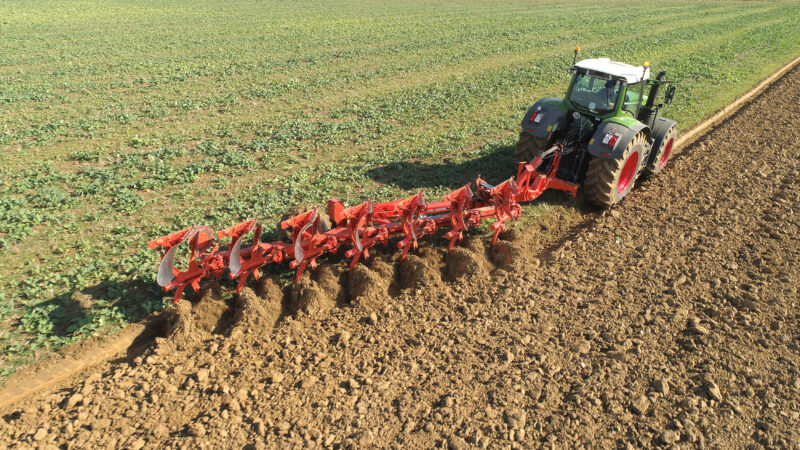

Der VARI-LEADER im Einsatz
