Umriss CHALLENGER
Innovative Pflugtechnik für grosse Arbeitsbreiten

CHALLENGER

Der Aufsattelpflug CHALLENGER ist für grosse Traktoren und höchste Beanspruchung konzipiert. Diese Pflüge gibt es in 7- bis 12-furchiger Ausführung für Traktorleistungen von 200 bis 500 PS.

Der Aufsattelpflug CHALLENGER ist die Ideallösung für leistungsstarke Traktoren und extreme Einsatzbedingungen. Mit seiner grossen Arbeitsbreite ist er für hohe Tagesleistungen ausgelegt.
Dank eines sehr grossen Einschlagwinkels von 110° ist er besonders wendig, so dass das Rangieren am Vorgewende nur wenig Zeit beansprucht.
Solide Bauweise ist ein weiterer Pluspunkt der Baureihe CHALLENGER mit ihrem Rahmenquerschnitt von 220 mm.
Das patentierte Rahmengelenk sorgt dafür, dass sich der Pflug hervorragend an Bodenwellen anpasst, um eine konstante Arbeitstiefe auch unter schwierigen Bedingungen einzuhalten.

Die Aufsattelvolldrehpflüge CHALLENGER sind von 7 bis 12 Furchen für Leistungen von 200 bis 500 PS erhältlich und mit Abreissbolzen -T- oder NONSTOP hydraulisch steingesichert.

Ihre Vorteile

Ein Pflug, der es mit allem aufnimmt
Bewährte Konstruktion

Die Aufsattelpflüge CHALLENGER besitzen einen gross dimensionierten Pflugkopf, was den Einsatz mit grossen Arbeitsbreiten und leistungsstarken Traktoren ermöglicht.
Der tiefliegende Zugpunkt erhöht die Traktion und minimiert damit den Schlupf der Traktorräder bei schwieriger Bodenbedingungen.

Der Pflugkopf verleiht dem CHALLENGER maximale Stabilität.
Einfacher Einsatz

Die Baureihe CHALLENGER verfügen über eine Kombi-Einstellung Vorderfurche und Zugpunkt mittels Spindel oder Hydraulik.
Ein Einstellen des Pfluges ist einfach, schnell und fehlerfrei möglich. Dies sichert einen optimalen Geradeauslauf von Schlepper und Pflug und Reduziert den Verschleiss und den Kraftstoffverbrauch.
Der CHALLENGER kann optional auch für das ONLAND-Pflügen ausgerüstet werden.
Das patentierte Rahmengelenk sorgt für das Einhalten einer konstanten Arbeitstiefe auch unter schwierigen Bedingungen

CHALLENGER beim Transport
Anpassung an verschiedene Bodentypen

Für die KUHN-Aufsattelpflüge CHALLENGER gibt es zwei Steinsicherungen:

  • Die hydraulische Non-Stop-Steinsicherung NSH: Der Druck auf den Pflugkörper verändert sich je nach Pflugtiefe, Geschwindigkeit, Arbeitsbreite sowie Beschaffenheit und Typ des Bodens. Durch die Regulierung des Auslösedrucks völlig ohne Mechanik wird erreicht, dass einerseits keine Steine heraus gepflügt werden, andererseits die Pflugschare fest im Boden sitzen. Die ansteigende oder fallende Auslösekurve der hydraulischen Non-Stop-Steinsicherung garantiert einen schnellen Einzug der Pflugschare. Die Bauteile sind vollständig geschützt. Wartung ist keine erforderlich.
  • Die Steinsicherung Safe-T: Erst bei einer Belastung an der Scharspitze von 4700 kg kommt es zum Abreissen der Abreissschraube. So wird ein zu häufiges Ansprechen der Sicherung verhindert. Die Lebensdauer des Pflüges wird erhöht, da Rahmenteile keinen Schaden nehmen und die Bolzenaufnahmen nicht ausschlagen.

CHALLENGER mit Steinsicherung NSH
Tadellose Arbeitsqualität
In Stufen einstellbare Schnittbreite

Je nach Traktorleistung, Parzellenform und Bodenbeschaffenheit stehen verschiedene Schnittbreiten zur Verfügung: 35 cm, 40 cm und 45 cm. Die Verstellung erfolgt einfach durch Umstecken der Grindelhalter am Rahmen.

Einstellung der Schnittbreite beim CHALLENGER: 35 cm, 40 cm und 45 cm
Onland oder konventionell Pflügen

Onland-Pflügen ermöglicht die optimale Nutzung der Zugkraft und dadurch die Senkung des Kraftstoffverbrauchs. Es ist ermöglicht den Einsatz von Breit- oder Zwillingsbereifung, mit der kein herkömmliches Pflügen möglich ist. Es ist eine zeitsparende Lösung, da eine Spezialbereifung am Traktor für den Pflugeinsatz nicht demontiert werden muss.

Weitere wesentliche Vorteile:

  • agronomisch: keine Verschlämmungskruste an der Furchensohle.
  • Bedienkomfort: mehr Komfort für den Fahrer.
  • wirtschaftlich: keine seitliche Reifenabnutzung in steinigen Böden

Der CHALLENGER in Onland-Ausführung
Eine rentable Investition
Hohe Flächenleistung

Der CHALLENGER ist in 7- bis 12-furchiger Ausführung lieferbar. Mit seiner grossen Anzahl an Pflugkörpern ist er für sehr hohe Arbeitsleistungen ausgelegt.
Der grosse Einschlagwinkel von 110° sorgt für eine sehr gute Wendigkeit und erlaubt ein kurzes Vorgewende von unter 15 m.

CHALLENGER am Vorgewende
Eine komplette Auswahl an Original-Ersatzteilen von KUHN

Für die Aufsattelpflüge CHALLENGER gibt es eine grosse Auswahl an Verschleissteilen für beste Pflugarbeit unter allen Bedingungen. Weit nach oben gezogene und breit ausgelegte Pflugkörper garantieren einen optimalen Schutz für Streichblech und Anlage.
Gesenkgeschmiedete und vergütete Verschleissteile garantieren eine hohe Verschleissfestigkeit bei allen Einsatzbedingungen.
Hartmetallschare und -spitzen erhöhen die Standzeit der Verschleissteile um den Faktor 5. Die TRIPLEX-Technologie mit ungleich starken Schichten verlängert die Standzeit der Streichbleche um 40%.

geschmiedeten und vergüteten Scharspitze Olympic

Spezifikation

CHALLENGER 7 CHALLENGER 8 CHALLENGER 9 CHALLENGER 10 CHALLENGER 11 CHALLENGER 12 CHALLENGER 7E CHALLENGER 8E CHALLENGER 9E CHALLENGER 10 CHALLENGER 11E CHALLENGER 12E CHALLENGER OL 7E CHALLENGER OL 8E CHALLENGER OL 9E CHALLENGER OL 10 CHALLENGER OL 11E CHALLENGER OL 12
Körperanzahl (Vorn + Hinten) 4 + 3 (4+1)+3 (4+1)+(3+1)­­­ (4+1+1)+(3+1) (4+4)+3 (4+4)+(3+1) 4+3 (4+1)+3 (4+1)+(3+1) (4+1+1)+(3+1) (4+4)+3 (4+4)+(3+1) 4+3 (4+1)+3 (4+1)+(3+1) (4+1+1)+(3+1) (4+4)+3 (4+4)+(3+1)
Maximal zulässige Traktorleistung (kW/PS) 211/287 240/328 270/369 300/410 330/451 360/492 211/287 241/328 272/369 302/410 332/451 362/492 211/287 241/328 272/369 302/410 332/451 362/492
Gewicht (kg) (NSH) 4.110 4.428 4.746 5.064 5.382 5.700 4 110 4 428 4 746 5 064 5 382 5 700 4 690 5 008 5 326 5 644 5 962 6 280
Arbeitsbreite pro Schar (cm) 35, 40 und 45 35, 40 und 45 35, 40 und 45 35, 40 und 45 35, 40 und 45 35, 40 und 45 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen)
Rahmenhöhe (cm) 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80
Körperabstand (cm) 102 102 102 102 102 102 102 102 102 102 102 102 102 102 102 102 102 102
Rahmen 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220
Erweiterung (mm) 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220 220 x 220
Unterlenkerschnellkupplung / Tragachse Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung) Ø 60 Kat. III (Kat. IV als Nachrüstung)
Bereifung Ø 1000 400/55-22,5 Ø 1000 400/55-22,5 Ø 1000 400/55-22,5 Ø 1000 400/55-22,5 Ø 1000 400/55-22,5 Ø 1000 400/55-22,5
Transportfederungssystem Serie Serie Serie Serie Serie Serie
Erforderliche Hydraulikanschlüsse am Traktor Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) Aushebung und Drehung: 1 EW + 1 DWHydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung)Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung)Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung) - Aushebung und Drehung: 1 EW + 1 DW - Hydraulische Rahmenknickgelenk-Verriegelung: 1 DW (Sonderausrüstung) - Hydraulische Vorderfurcheneinstellung: 1 DW (Sonderausrüstung) - Varibar: 1 DW (Sonderausrüstung)
Erforderliche Traktorleistung (kW/PS) 139/189 159/216 179/243 200/270 219/297 238/324 139/189 159/216 179/243 200/270 219/297 238/324
Gewicht (kg) T 3 760 4 048 4 336 4 624 4 912 5 200 4 340 4 628 4 916 5 204 5 492 5 780
Schnittbreite (in) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen) 35, 40, 45 (einstellbar durch Umsteckbolzen)
Ansicht des Pflugs CHALLENGER mit Steinsicherung NSH
Ansicht des Pflugs CHALLENGER beim Transport

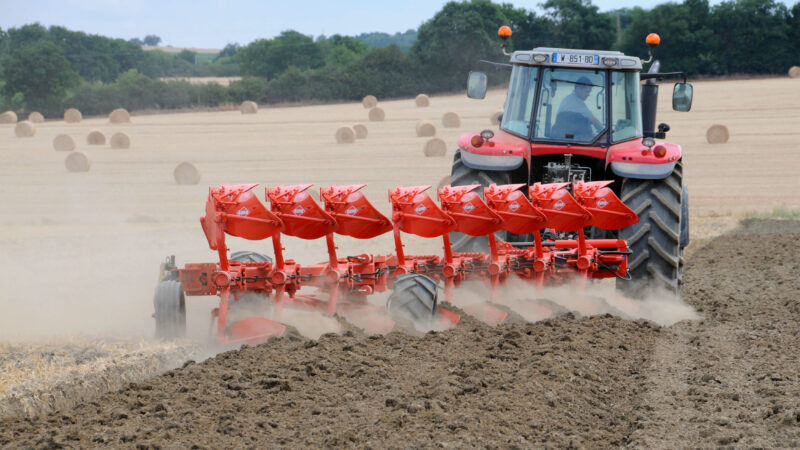

Der CHALLENGER beim Einsatz
Einstellung der Schnittbreite beim CHALLENGER: 35 cm, 40 cm und 45 cm
Der CHALLENGER mit Aufsattelgelenk in Onland-Ausführung
Am Vorgewende mit dem CHALLENGER
Ansicht der geschmiedeten und vergüteten Scharspitze Olympic
