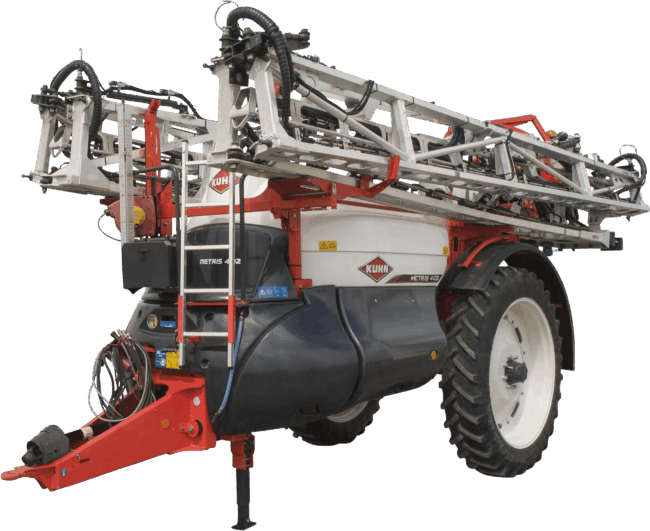

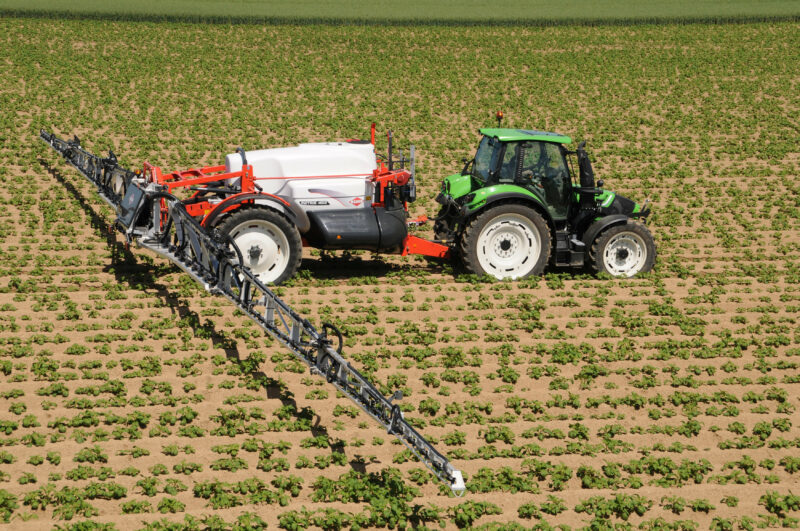

Die METRIS 2 ist die perfekte gezogenen Feldspritzen für jeden professionellen Ackerbaubetrieb. Mit einem Fassungsvermögen von 3200 oder 4100 Litern und Gestängebreiten von 18 bis 38 Metern bietet die METRIS 2 die Schlagkraft und Präzision in der Anwendung, die diese Betriebe fordern.
Die einfach zu bedienende, gezogene Feldspritze Metris 2 ist auf maximale Produktivität ausgelegt.

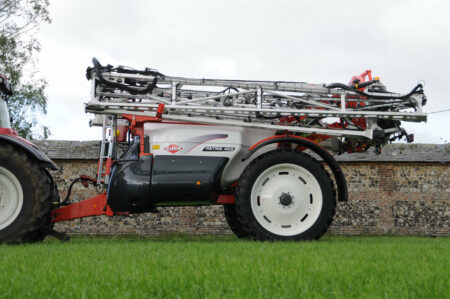

Der kompakte Rahmen und der tiefe Schwerpunkt machen die Maschine besonders wendig und sicher bei Transportfahrten.
Das Bedienfeld ist einfach und übersichtlich gehalten. Die Spritze verfügt nur über wenige Absperrventile. Das spart Ihnen 50% der Handgriffe im Vergleich zu Maschinen anderer Hersteller.
Die hochwertige Verarbeitung und die Vielzahl an verfügbaren Ausrüstungen werden Sie überzeugen. Auf Grund zahlreicher Innovationen wurde die Metris 2 mit dem Titel: "Maschine des Jahres 2019" ausgestattet.

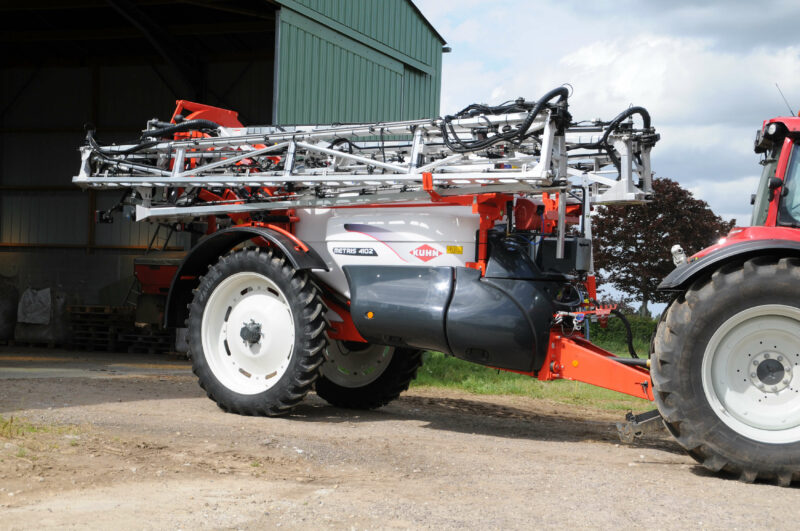

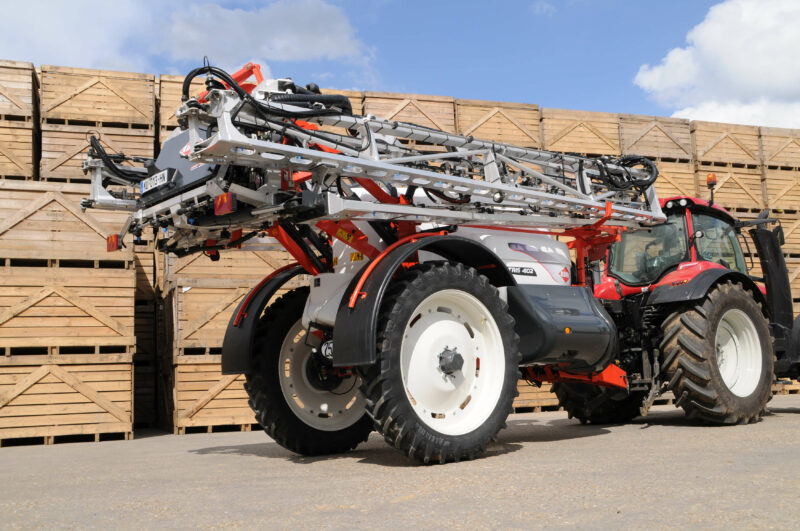

Mit einem Abstand zwischen Zugöse und Achse von 4,40 Metern und einer Höhe von 3,40 Metern (mit 36 Meter breitem Gestänge) ist die METRIS 2 eine extrem kompakte Maschine.
Dies erleichtert das Rangieren auf keilförmigen Flächen und reduziert eine Beschädigung des Pflanzenbestands auf ein Minimum. Der geringe Abstand zwischen Zugöse und Achse trägt zu einer erstaunlichen Wendigkeit der Maschine bei. Die Feldeinfahrt sowie das Rangieren auf keilförmigen Flächen wird erheblich erleichtert.
Die Form des Behälters sorgt dafür, dass das Gestänge innerhalb der Abmessungen integriert ist und dass die Höhe bei eingeklapptem Gestänge geringer ist. Die neuen Gestänge mit 3 Auslegern LEA3, RHA3S und RHA3 liegen innerhalb der Maschinenabmessungen, so dass sie mit der Traktorkabine nicht in Berührung kommen. Durch ihre geringe Bauhöhe weist die METRIS 2 einen niedrigen Schwerpunkt beim Transport auf. Dies bietet grosse Sicherheit beim Fahren auf der Strasse und im Feld.
Diese Kompaktheit sorgt für ein leichteres Fahren auf der Strasse und für weniger Platzbedarf beim Abstellen der Maschine.
Um das Gestänge mit möglichst wenig Abstand zur Zielfläche zu halten, muss seine exakte Führung im Feld gewährleistet sein.
Eine wichtige Voraussetzung dafür ist eine optimale Stabilität der Feldspritze. Um dieses Ziel zu erreichen, bietet die Feldspritze METRIS 2 eine 4-fache Federung, die auf der Strasse und auf dem Feld für eine sehr ruhige Gestängelage sorgt.

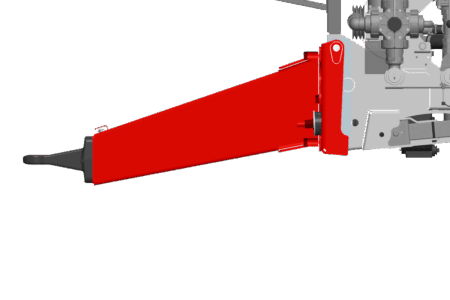

Die Deichselfederung schützt Fahrer und Traktor zuverlässig vor Stossbelastungen durch die Maschine. Beim Transport und eingeklapptem Gestänge werden alle Stossbelastungen gedämpft. Ein schnelle Strassenfahrt kann also in umfassender Sicherheit erfolgen.

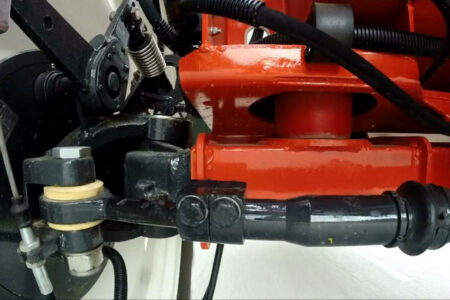

Die Federung der Achse auf Strathane-Blöcken schützt die Maschine auf unebenem Gelände, bei der Arbeit auf dem Feld und während der Strassenfahrt. Eine Achsfederung bedeutet auch eine lange Lebensdauer der Maschine!
Eine insgesamt stabile Maschine bei der Arbeit sorgt dafür, dass das Gestänge möglichst nahe an der Zielfläche geführt werden kann, da Bodenunebenheiten ausgeglichen werden. Eine stabile Gestängelage beginnt mit einer optimalen Achsfederung!
STRATHANE-FEDERUNG: DÄMPFUNG UND STABILITÄT
Die Deichsel- und Achsfederung der Feldspritzen METRIS 2 ist mit Strathane-Blöcken ausgerüstet.
Diese Blöcke bieten folgende Vorteile:
EIN DURCHDACHTES BEHÄLTERKONZEPT
Der Hauptbehälter der Feldspritze METRIS 2 wurde so konzipiert, dass er einen möglichst tiefen Schwerpunkt besitzt. Der grösste Teil des Behälters sitzt tief und direkt über der Achse, somit ist eine optimale Stabilität der Maschine gewährleistet.
Durch den tiefen Sumpf kann der Behälter optimal entleert werden, auch wenn das Feld eine starke Hangneigung hat. Das Rührwerk am Behälterboden sorgt während der gesamten Pflanzenschutzmassnahmen für eine intensive Durchmischung der Spritzflüssigkeit bei gleichzeitiger Reduzierung der Schaumbildung.

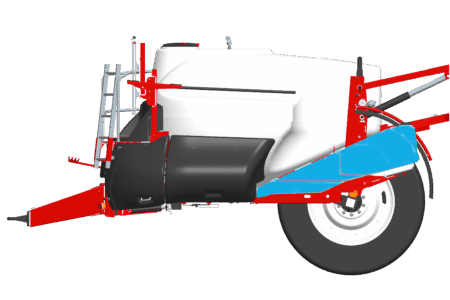

DAS GLEICHGEWICHT BEWAHREN: Da der Frischwasserbehälter mit 450 Litern mittig auf der Radachse angeordnet ist, behält die Feldspritze METRIS 2 stets ihr Gleichgewicht und Restmengen werden auf ein Minimum beschränkt. Der Schwerpunkt der Maschine bleibt in der Mitte, unabhängig von Flüssigkeitsstand im Behälter.
Und es ist nicht nur die optimale Position des Frischwasserbehälters am Heck, sondern auch eine noch nie dagewesene Bedienfreundlichkeit, durch die sich die METRIS 2-Feldspritze auszeichnet: Befüllung des Frischwasserbehälters über das Bedienzentrum, die Füllstandanzeige ist von Bedienzentrum oder der Kabine einsehbar.
Der Polyestertank der Feldspritze METRIS 2 erscheint in einem erstklassigen Design. Es wurden keine Materialkosten gescheut, um Ihnen eine stabile und funktionale Maschine zu bieten.

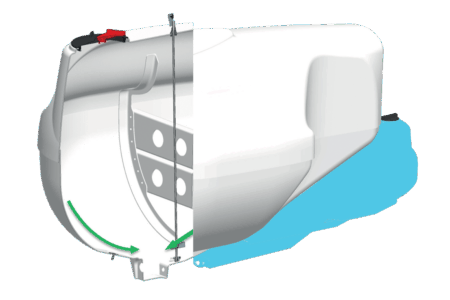

GLATTE OBERFLÄCHE
Der neue Polyestertank mit 3200 bzw. 4100 Litern hat innen und aussen absolut glatte Wände. Da die Behälteroberfläche völlig porenfrei ist, bleibt die Spritzflüssigkeit nicht daran haften und die Reinigung wird erleichtert.
Drei Rundreinigungsdüsen, die ideal positioniert sind, sorgen für eine vollständige Reinigung der Maschine, so dass sich keine Ablagerungen bilden können. Die Düsen werden entweder vom Bedienzentrum oder von der Traktorkabine aus eingeschaltet. Dies steigert die Effizienz bei der Reinigung.
SCHWALLSCHUTZWAND
Im Polyestertank ist eine Schwallschutzwand integriert, die Schwappbewegungen der Spritzflüssigkeit beim Fahren verhindert.

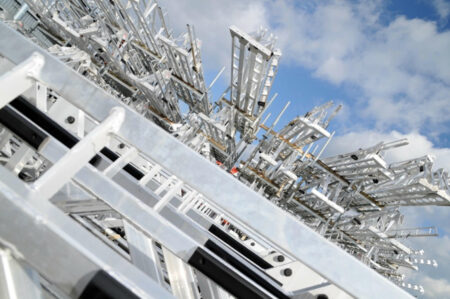

Die Gestänge sind aus Aluminium, das nur etwa ein Drittel der Dichte von Stahl hat. Deswegen sind Gestänge aus Aluminium vergleichsweise leicht und trotzdem robust genug, um die wichtigsten Komponenten einer Feldspritze zu schützen. Durch das geringe Gewicht wird der Boden geschont, da selbst auf feuchtem Boden keine tiefen Fahrspuren entstehen.
Aluminiumgestänge sind nicht nur leicht, sondern auch extrem formstabil und völlig korrosionsbeständig. Auch aggressive Stoffe können diesem Material nichts anhaben, es ist wartungsfrei und langlebig.
Aluminium bietet von Natur aus gleich mehrere Vorteile.
Deshalb setzt KUHN seit 1986 Aluminium als Werkstoff für seine über 18 Meter breiten Gestänge ein:

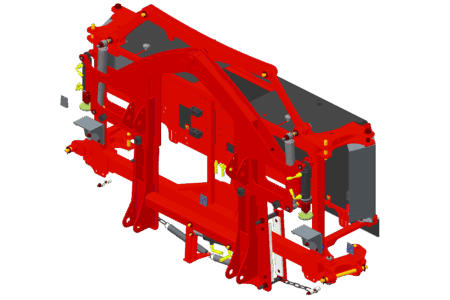

Die Gestängeaufhängung EQUILIBRA mit Trapezpendel sorgt für eine dreidimensionale Abfederung von Stossbelastungen und Schwingungen. Fahren Sie mit der Feldspritze einfach über Stock und Stein: EQUILIBRA sorgt jederzeit für eine stabile Gestängelage. Keine Berührung des Bodens oder der Pflanzen mehr, keine Gestängebewegung nach oben und damit keine Abdrift.
Auf instabilem Gelände sorgt das Trapezpendel für eine grosse Bewegungsfreiheit und damit für eine stabile Führung des Gestänges unabhängig von den im Gelände auftretenden Belastungen. 2 Stossdämpfer federn zusätzlich Stossbelastungen ab und begrenzen Vertikalbewegungen, so dass das Gestänge vor allem bei Kurvenfahrten und sogar bei hohen Fahrgeschwindigkeiten in einer stabilen Lage gehalten wird.
Die EQUILIBRA-Aufhängung ist für intensive Einsätze gedacht und deshalb serienmässig mit einer separaten Schwingungsdämpfung ausgerüstet, die das Gestänge beim Wenden und beim Bremsen oder Beschleunigen schützt.
3D-AUFHÄNGUNG EQUILIBRA: FÜR HÄRTESTE EINSÄTZE!

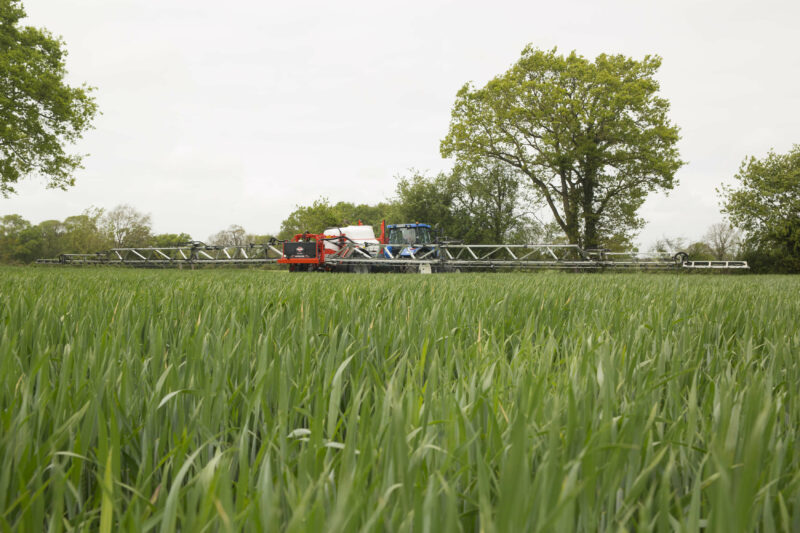

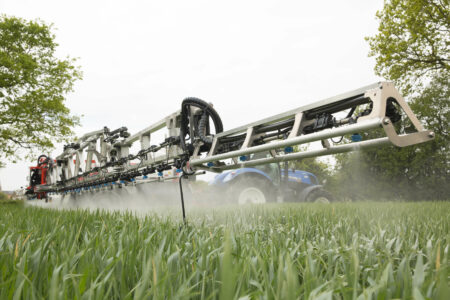

Das robuste LEA3-Gestänge ist mit der EQUILIBRA-Gestängeaufhängung ausgerüstet und auf eine lange Lebensdauer ausgelegt. Es ist in Breiten von 27 bis 33 Meter erhältlich und bietet zahlreiche Vorteile:

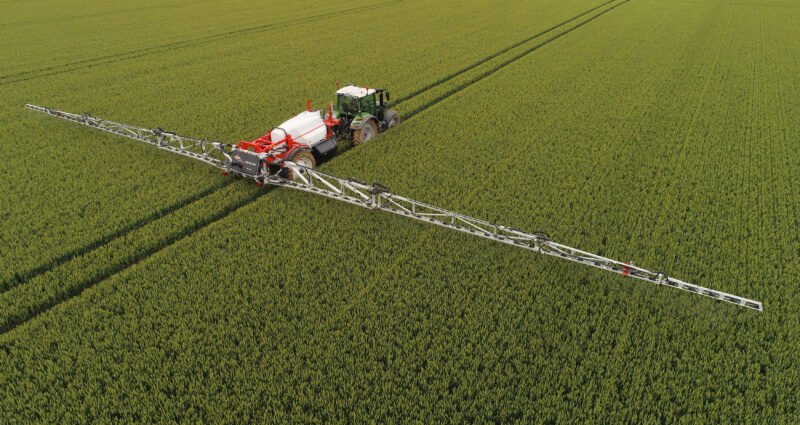

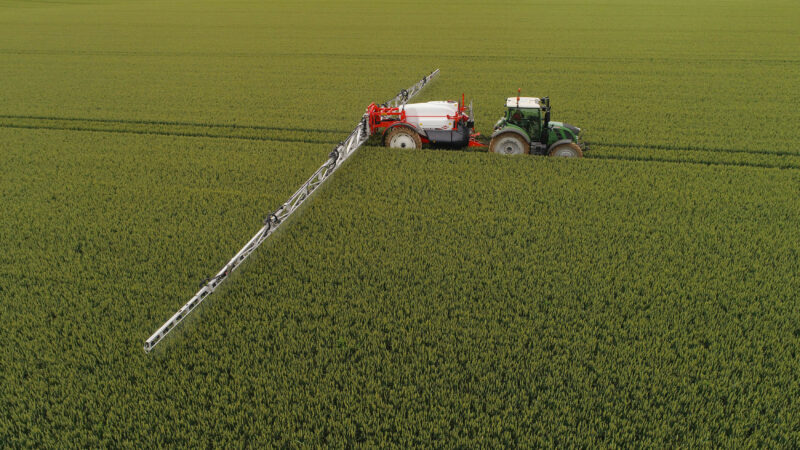

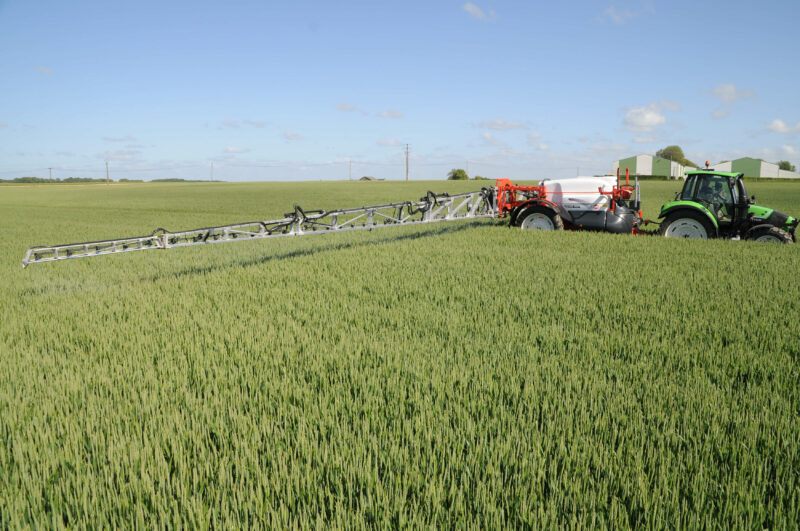

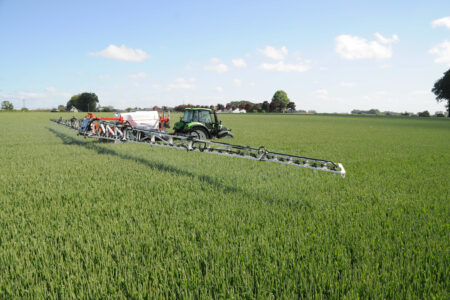

Das robuste RHA3-Gestänge ist mit der EQUILIBRA-Gestängeaufhängung ausgerüstet und auf eine lange Lebensdauer ausgelegt. Es ist in Breiten von 30 bis 38 Metern erhältlich und bietet zahlreiche Vorteile:

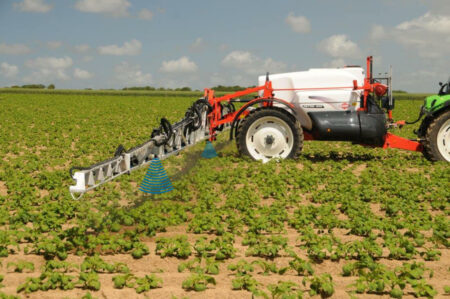

Mit BOOM ASSIST wird das Gestänge stets in der richtigen Höhe geführt, unabhängig von den Bodenkonturen Ihrer Parzellen. Das System nimmt eine automatische Angleichung der Gestängehöhe vor, passt den Hangausgleich (SLANT) und die variable Geometrie (TOTAL/TOTAL PRO) entsprechend an. Wird ein Gestänge stets in der idealen Höhe geführt, werden die Pflanzenschutzmittel optimal verteilt und eine unerwünschte Abdrift in Grenzen gehalten.
Dank Ultraschallsensoren erkennt BOOM ASSIST die Gestängehöhe an jedem beliebigen Punkt. Die Ultraschalltechnologie tastet die Höhe des Gestänges zum Pflanzenbestand ab und das unabhängig von den Einsatzbedingungen: Tag und Nacht, bei trockenem Wetter, bei Nebel, bei Feldern mit oder ohne Bewuchs. Der patentierte Hybridmodus sorgt dafür, dass das System permanent die Höhe der Pflanze abtastet und das Gestänge entsprechend anpasst.
Der Fahrer muss sich nicht um die Ausrichtung des Gestänges kümmern, denn die Spritze macht dies automatisch.

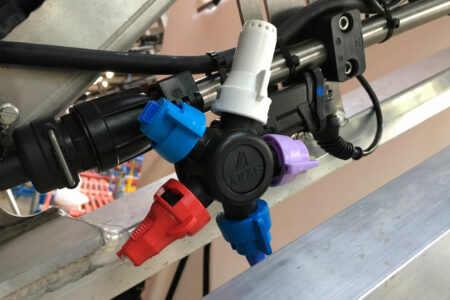

Sind Ihre Felder alle von unterschiedlicher Grösse und Form? Dafür gibt es das CCE-System, das entsprechende Anpassungen vornimmt.
Wer Überlappungen am Feldrand minimieren möchte, muss wissen, dass mit steigender Anzahl an Teilbreiten die Überlappungsbereiche kleiner werden.
Da erscheint es nur konsequent, dass KUHN Systeme entwickelt hat, die eine Einzelabschaltung von Düsen ermöglichen, um das Problem der Überlappung optimal in den Griff zu bekommen.
Das elektrisch gesteuerte, kontinuierliche CCE-System erlaubt eine automatische GPS-gesteuerte Abschaltung von einzelnen Düsen. Die Düsen werden mit chirurgischer Präzision gesteuert, um Überlappungen so weit wie möglich zu begrenzen.
Beim CCE-System kommen überdies die Vorteile des kontinuierlichen Druckluft-Zirkulationsprinzips zum Einsatz:
Die von den Düsen erzeugte Tropfengrösse hat einen entscheidenden Einfluss auf eine optimale Spritzqualität.
Bei den meisten Feldspritzen steigt mit zunehmender Fahrgeschwindigkeit auch der Spritzdruck. Werden die Düsen nicht gewechselt, ändert sich die Tropfengrösse und das Risiko der Abdrift steigt.

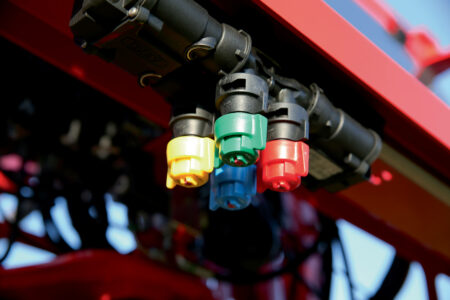

Mit dem Präzisionssystem MULTISPRAY von KUHN können Sie stets die richtige Düse in Abhängigkeit von der Geschwindigkeit aktivieren und so eine optimale Spritzqualität erreichen. Das MULTISPRAY-System berechnet auf der Grundlage der gewünschten Aufwandmenge und der Geschwindigkeit permanent, welche Düse bzw. Düsenkombination am besten geeignet ist.
Um das volle Präzisionspotential auszuschöpfen, können die 4 Düsen einzeln oder paarweise aktiviert werden, was insgesamt bis zu 15 verschiedene Düsenkombinationen ergibt. Die Spritzqualität ist gewährleistet!
Das MULTISPRAY-System umfasst serienmässig das CCE-Zirkulationsprinzip mit Einzelabschaltung der Düsen.
Kontrollierte Tropfengrösse für Präzisionspflanzenschutz!
Das Gelingen einer Pflanzenschutzmassnahme hängt in einem starken Masse von der Tropfengrösse ab.
Werden grössere Aufwandmengen angestrebt, bedeutet dies die Fahrgeschwindigkeit zu erhöhen, was nicht immer eine optimale Spritzqualität nach sich zieht. Auch die Wetterlage, die sich während der Massnahme manchmal ändern kann, muss berücksichtigt werden. Um eine ausgezeichnete Spritzqualität während der gesamten Pflanzenschutzmassnahme aufrechtzuerhalten, hat KUHN das System AUTOSPRAY entwickelt.

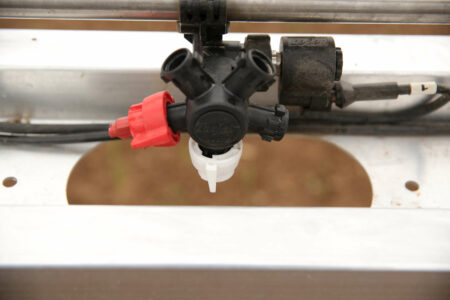

Beim Autospray-System kommt die PWM-Technologie (Pulsweitenmodulation) zum Einsatz, die den Spritzdruck unabhängig von der Spritzmenge an der Düse steuert. Um dies zu erreichen, wird der Durchfluss in Mikroschaltungen pro Sekunde unterteilt und das System steuert die Öffnungszeiten der einzelnen Mikroschaltungen. Durch die Einhaltung einer konstanten Tropfengrösse kann AUTOSPRAY in einem grossen Geschwindigkeitsbereich eingesetzt werden. Die Produktivität wird gesteigert, ohne dass die Präzision beim Pflanzenschutz darunter leidet.
Spritzen per Fingertipp mit dem ISOBUS-Terminal. Mit einem einfachen Klick kann die Tropfengrösse am Terminal ausgewählt und so eine optimale Spritzqualität erreicht werden.
Sind Aufwandmenge und Tropfengrösse optimal, ist höchste Präzision beim Pflanzenschutz gewährleistet.

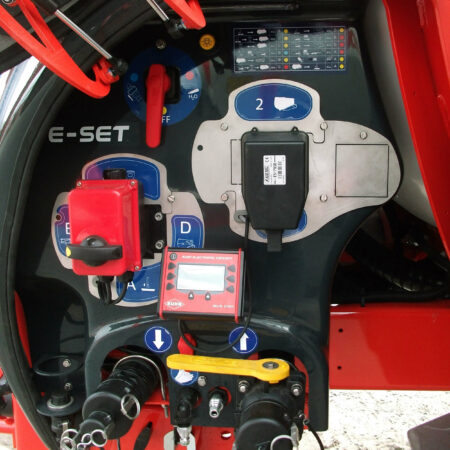

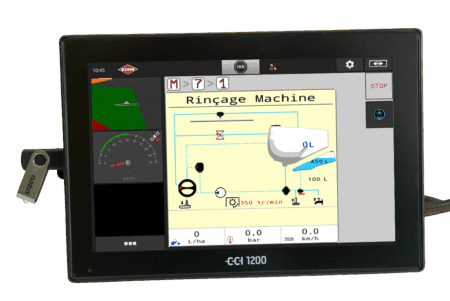

Das e-Set verfügt unter anderem über die automatische Reinigung RINS ASSIST.
Während des Reinigungsvorgangs automatisiert das System RINS ASSIST die Reinigungssequenz auf der Grundlage der Restmenge im Behälter. Das System sorgt für eine Verdünnung der Restmenge um Faktor 1:100.
Der Fahrer gibt in der Traktorkabine nur die Art der Reinigung (nur Gestänge oder ganze Maschine) ein und der Reinigungsvorgang wird gestartet. Während der Reinigung kontrolliert das System RINS ASSIST den präzisen Füllstand und passt diesen jeweils so an, dass stets eine 1%-ige Verdünnung gewährleistet ist. Danach werden nacheinander der Einspülkreis, der Haupttank über die Rundreinigungsdüsen, die System- und die Rücklaufleitung und zum Schluss das Gestänge gereinigt, indem gespritzt wird.
Ist die METRIS 2 mit ISOBUS ausgerüstet, kann der Fahrer auf dem Display präzise verfolgen, woher das Wasser kommt und wohin es befördert wird. Der Reinigungsprozess wird so lange aufrechterhalten bis die Restmenge ganz genau um Faktor 1:100 verdünnt ist. Wenn die Spritze das Feld verlässt, ist sie schon bereit für andere Einsätze.

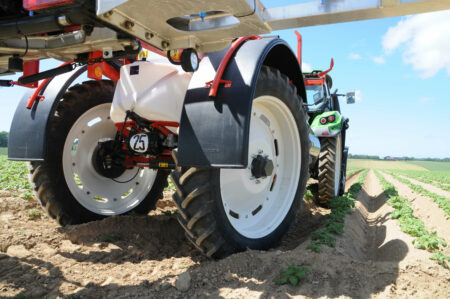

Mit der TRACK ASSIST-Nachlaufachse folgt die Feldspritze in Feldkeilen oder bei Kurvenfahrt spurtreu dem Traktor. Der Pflanzenbestand wird nicht beschädigt.
Die TRACK ASSIST-Nachlaufachse an der METRIS 2-Feldspritze sorgt dafür, dass die Räder der Feldspritze genau in der Traktorspur laufen. Die Sensoren am Maschinenheck sind in die Maschinenstruktur integriert, so dass die Pflanzen nicht die Sensorwerte beeinflussen können. Vorne wird über einen Lagesensor, der am Traktor angebracht ist, die Traktorlaufbahn ins System eingelesen und die Feldspritze entsprechend ausgerichtet.
In Kombination mit dem System GPS Section Control richtet sich die Nachlaufachse beim Zurücksetzen automatisch selbst aus: Der Fahrer muss nicht tätig werden!
Es sind zahlreiche Sonderausrüstungen zur Steigerung des Bedienkomforts oder zur Anpassung an kundenspezifische Anforderungen erhältlich.
Der manuelle MANUSET-Bedienung bietet Ihnen die vollständige Kontrolle bei der Vorbereitung Ihrers Spritzeinsatzes. Mit nur 2 manuellen Hauptventilen reduzieren Sie die Bedienvorgänge um bis zu 50%. Dank des ergonomischen Designs sind die Ventile leicht zu bedienen und ermöglichen eine einfache, problemlose Einrichtung. Multifunktionshandräder erleichtern das Sprühen.
Die Befüllung über die Pumpe ist programmierbar und stoppt automatisch, wenn der Sollwert erreicht ist.
Um mit dem Spülen zu beginnen, klicken Sie einfach auf das Terminal in der Kabine, um die Spritze vollständig oder nur das Gestänge zu spülen. Schliesslich kann während des gesamten Vorgangs das tatsächlich im Behälter verbleibende Volumen über den Füllstand ersichtlich.

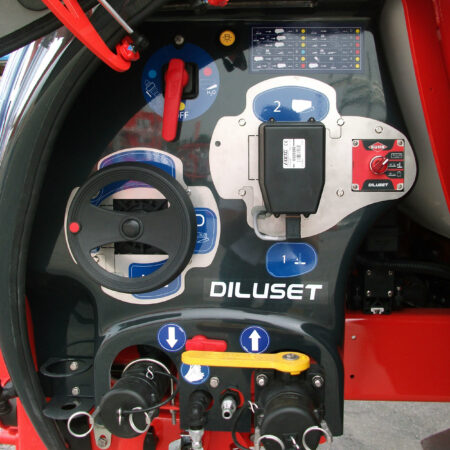

Die Befüllung über die Pumpe ist programmierbar und stoppt automatisch, sobald der gewünschte Füllstand erreicht ist. Während des Spülprozesses automatisiert das RINS ASSIST-System den Spülvorgang auf der Grundlage der in der Maschine verbleibenden Produktmenge.
Das System gewährleistet die vorgeschriebene Verdünnung des Behälterrests. Zudem kann das im Tank verbleibende Ist-Volumen während des gesamten Vorgangs auf dem Kabinenterminal angezeigt werden.
Die Spritzsteuerungen REB3 reguliert die Spritmenge passend zur Geschwindigkeit des Traktors und bietet optimalen Komfort und Präzision. Sie zeiget permanent die Durchflussmenge (l/ha), die Geschwindigkeit und den Arbeitsdruck an. Dank ihrer kompakten Bauweise und des CAN-Bus-Kabelsatzes ist die Installation in der Kabine sehr einfach. Die Regeleinheit REB3 ist auch über GPS steuerbar.

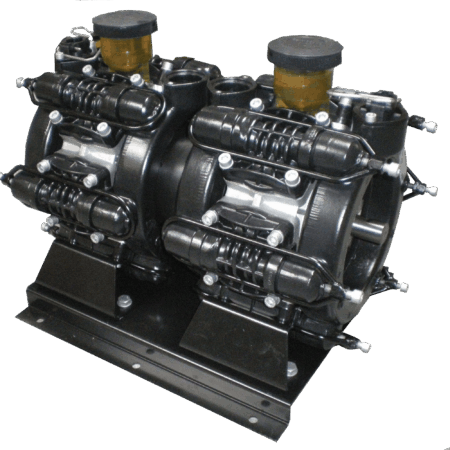

Die METRIS 2-Feldspritze kann je nach Bedarf mit verschiedenen Pumpen ausgestattet werden. Ob es sich um eine Zentrifugal- oder Membrankolbenpumpe mit hohem Durchfluss handelt, sie ermöglicht das Befüllen des Hauptbehälters in kurzer Zeit. Es ist weniger Zeit für die Befüllung erforderlich um Ihren Durchsatz zu erhöhen.

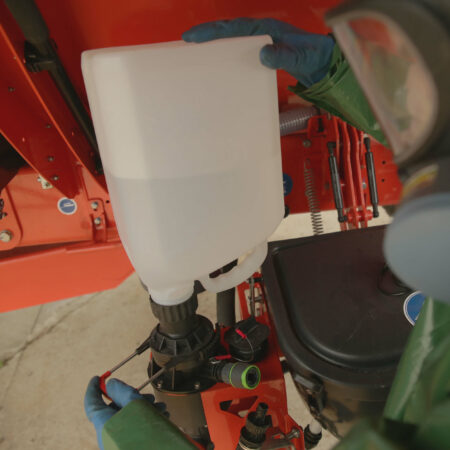

Das optionale EASYFLOW-System befindet sich an der Einspülschleuse der Maschine und bietet eine sichere, berührungslose Einspeisung der Produkte in die Feldspritze.
Das System durchdringt unter Abschluss die Schutzversiegelung des Behälters, nimmt das Produkt auf und spült bei der Entnahme den Behälter und das System: Mit EASYFLOW wird der gesamte Prozess ohne jegliches Risiko eines Kontakts mit dem Bediener durgeführt.

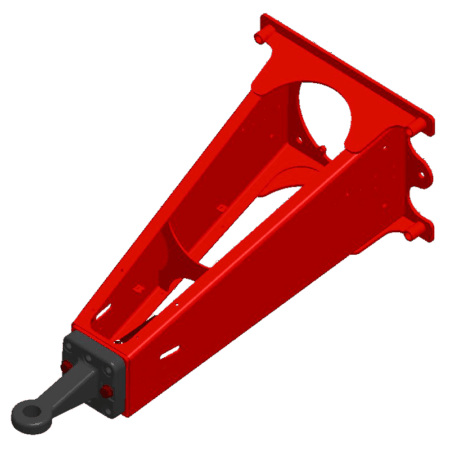

Bei der METRIS 2-Feldspritze stehen folgende Anhängesysteme zur Verfügung: Unten- oder Obenanhängung mit 50 mm oder 40 mm Öse oder K80-Kugelkupplung. Optional kann eine Lenkachse geordert werden. (Einschränkungen je nach Typgenehmigung)
Die automatische Teilbreitenschaltungschaltung wird zu einer Standardoption, sowohl hinsichtlich der Ausbringpräzision als auch des Bedienerkomforts. Die VISIOREB-Steuerung wurde speziell für die Visualisierung der Teilbreitenschaltung mit einem 7-Zoll-Touchscreen entwickelt und ist perfekt an die landwirtschaftlichen Feldspritzarbeiten angepasst.
Vorbereiten, Spritzen, Spülen: Das VISIOREB-Terminal erleichtert alle Schritte des Spritzvorganges.
Die ISOBUS-Ausstattung ermöglicht die Steuerung der Feldspritze über das ISOBUS-Terminal in der Traktorkabine, wie dem CCI 800 oder CCI 1200.
Alle wichtigen Parameter und Informationen lassen sich auf dem Bildschirm anzeigen und können in ihrere Anzeige konfiguriert werden .
Die ISOCLICK-Steuereinheit ermöglicht es Ihnen, die Kontrolle über die wichtigsten Bedienfunktionen bei hoher Geschwindigkeit zu behalten.
BOOM ASSIST hält das Gestänge unabhängig von der Feldkontour in der richtigen Position, indem es automatisch die Höhe, die Neigung (SLANT)und einseitige Gestängeanwinkelung(TOTAL° anpassen kann. Das Führen des Gestänges in der idealen Höhe optimiert die Spritzverteilung und reduziert insbesondere Verluste durch Winddrift und Verdunstung.
Sie brauchen sich also keine Sorgen um das Gestänge zu machen, die Spritze steuert es automatisch.
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Gestängebreiten | 36 / 38 | 20 / 21 / 24 / 27 / 28 | 27 / 28 / 30 / 32 / 33 / 36 |
Gestängematerial | Aluminium | Aluminium | Aluminium |
Behältermaterial | Eingespritzter Polyesterbehälter mit polierten Oberflächen | Eingespritzter Polyesterbehälter mit polierten Oberflächen | Eingespritzter Polyesterbehälter mit polierten Oberflächen |
Pumpenleistung (l/min) | 265 - 500 oder 700 | 265 - 500 oder 700 | 265 - 500 oder 700 |
Max Pumpendruck (bar) | 7 mit Kolbenmembranpumpe5 mit Zentrifugalpumpe | 7 mit Kolbenmembranpumpe5 mit Zentrifugalpumpe | 7 mit Kolbenmembranpumpe5 mit Zentrifugalpumpe |
Spurweite (m) | Von 1,60 bis 2,25 (je nach Bereifung) | Von 1,60 bis 2,25 (je nach Bereifung) | Von 1,60 bis 2,25 (je nach Bereifung) |
Länge Zugöse-Achse (m) | 4,40 | 4,40 | 4,40 |
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Gestängeaufhängung | EQUILIBRA | EQUILIBRA | EQUILIBRA |
Anzahl der Gestängearme | 3 | 2 | 3 |
Behälter Nennvolumen | 3.430 - 4.380 | 3.430 - 4.380 | 3.430 - 4.380 |
Filterung | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) |
Gesamtbreite | 2,25 | 2,55 | 2,55 |
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Behälterfassungsvermögen | 3.200 - 4.100 | 3.200 - 4.100 | 3.200 - 4.100 |
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Frishwasserbehälter | 450 | 450 | 450 |
Transporthöhe | 3,40 (36 m Gestänge) | 3,20 (24 m Gestänge) | 3,40 (28 m Gestänge) |
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Pumpentyp | Kolbenmembranpumpe PM 265 / PM 500 oder Zentrifugalpumpe PC 700 | Kolbenmembranpumpe PM 265 / PM 500 oder Zentrifugalpumpe PC 700 | Kolbenmembranpumpe PM 265 / PM 500 oder Zentrifugalpumpe PC 700 |
METRIS RHA3 | METRIS RHPA | METRIS LEA3 | |
---|---|---|---|
Leergewicht (kg) | 4.050 (36 m Gestänge) | 2.800 (24 m Gestänge) | 3.550 (28 m Gestänge) |
