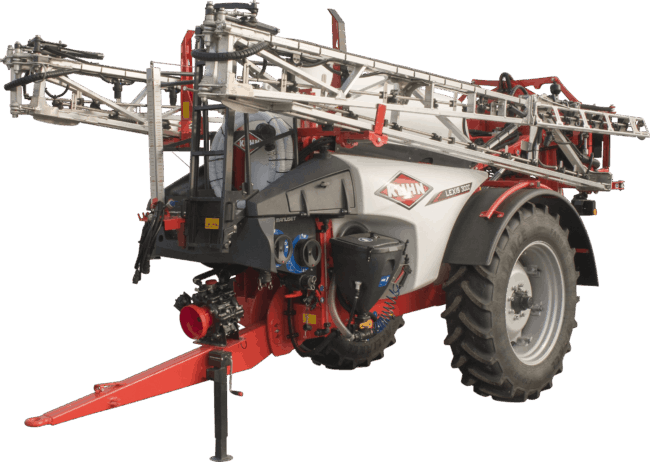

LEXIS ist das Einstiegsmodell bei den gezogenen Feldspritzen von KUHN und ist perfekt für Gemischtbetriebe und Getreideproduzenten geeignet. Mit Fassungsvermögen von 2400, 3000 oder 3800 Litern und Gestängebreiten von 18 bis 28 Metern deckt die LEXIS verschiedenste Kundenanforderungen ab.
Die einfach zu bedienende, gezogene Feldspritze LEXIS ist auf maximale Produktivität ausgelegt.

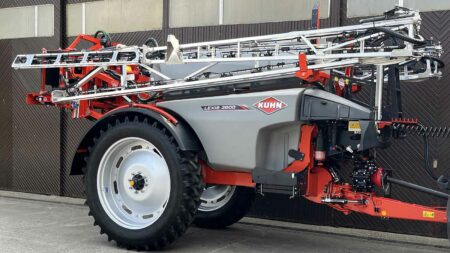

Der kompakte Rahmen und der tiefe Schwerpunkt machen die Maschine besonders wendig und sicher bei Transportfahrten.
Das Bedienfeld ist einfach und übersichtlich gehalten. Die Spritze verfügt nur über wenige Absperrventile. Das spart Ihnen 50% der Handgriffe im Vergleich zu Maschinen anderer Hersteller.
Die hochwertige Verarbeitung und die Vielzahl an verfügbaren Ausrüstungen werden Sie überzeugen.

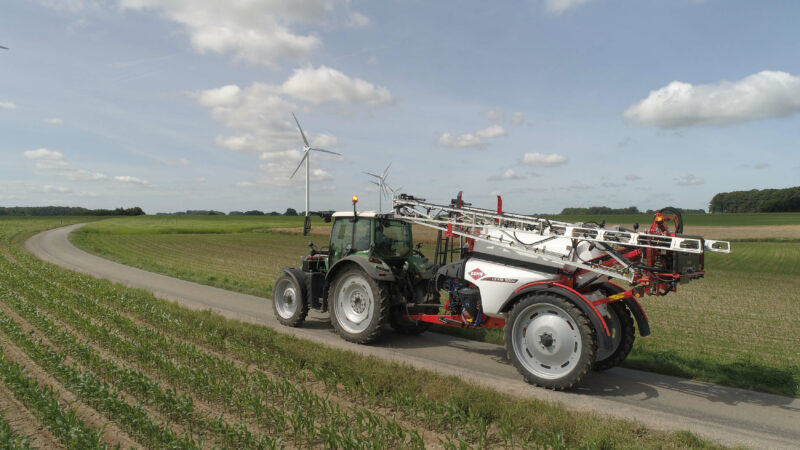

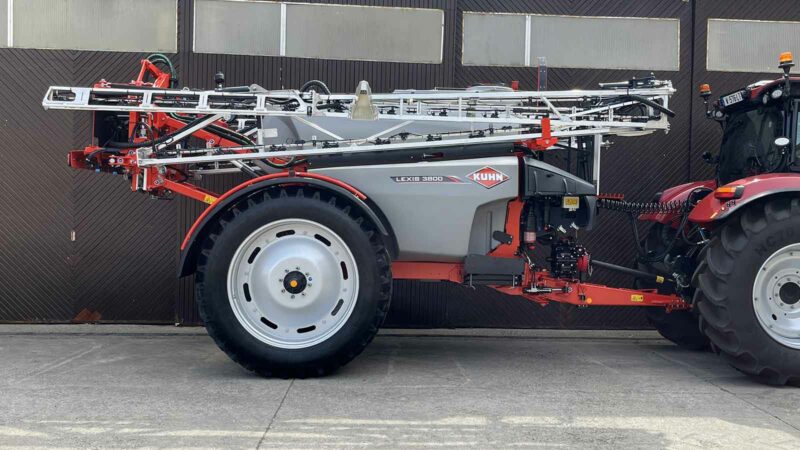

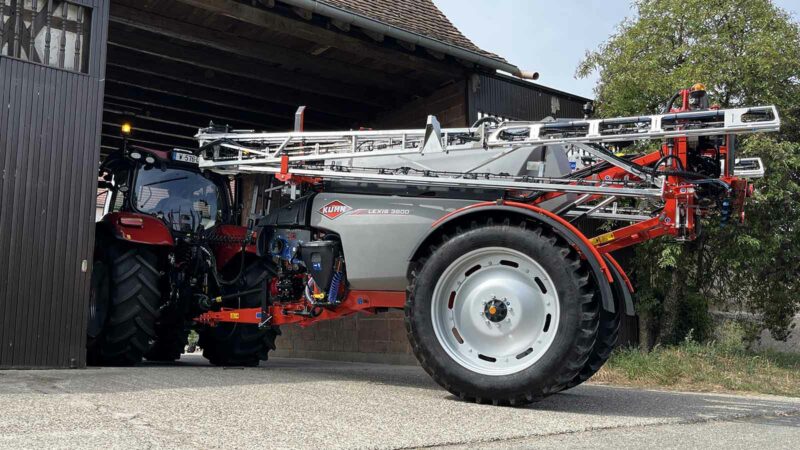

Mit einem Abstand zwischen Zugöse und Achse von 4 Metern (2400/3000 Litern) oder 4,30 Metern (3800 Litern) und einer Höhe von 3,10 Metern (mit 21 Meter breitem Gestänge) ist die LEXIS eine sehr kompakte Maschine.
Dies erleichtert das Rangieren auf keilförmigen Flächen und reduziert eine Beschädigung des Pflanzenbestands auf ein Minimum. Der geringe Abstand zwischen Zugöse und Achse trägt zu einer erstaunlichen Wendigkeit der Maschine bei. Die Feldeinfahrt sowie das Rangieren auf keilförmigen Flächen wird erheblich erleichtert.
Die Form des Behälters sorgt dafür, dass das Gestänge innerhalb der Abmessungen integriert und dass die Höhe bei eingeklapptem Gestänge geringer ist. Die Gestänge MTA2 und MEA2 liegen innerhalb der Maschinenabmessungen, so dass sie mit der Traktorkabine nicht in Berührung kommen. Durch ihre geringe Bauhöhe weist die LEXIS einen niedrigen Schwerpunkt beim Transport auf. Dies bietet grosse Sicherheit beim Fahren auf der Strasse und im Feld.

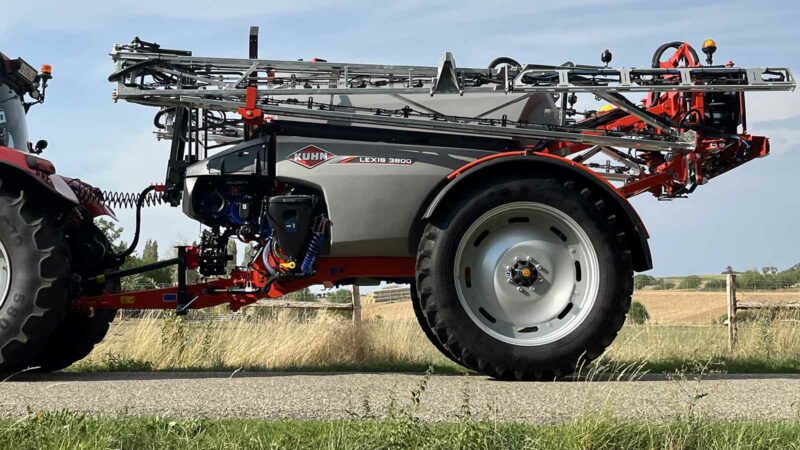

Diese Kompaktheit sorgt für ein leichteres Fahren auf der Strasse.
Ein durchdachtes Behälterkonzept: Der Hauptbehälter der Feldspritze LEXIS wurde so konzipiert, dass er einen möglichst tiefen Schwerpunkt besitzt. Der grösste Teil des Behälters sitzt tief und direkt über der Achse, somit ist eine optimale Stabilität der Maschine gewährleistet.
Durch den tiefen Sumpf kann der Behälter optimal entleert werden, auch wenn das Feld eine starke Hangneigung hat. Das Rührwerk am Behälterboden sorgt während der gesamten Pflanzenschutzmassnahme für eine intensive Durchmischung der Spritzflüssigkeit bei gleichzeitiger Reduzierung der Schaumbildung.

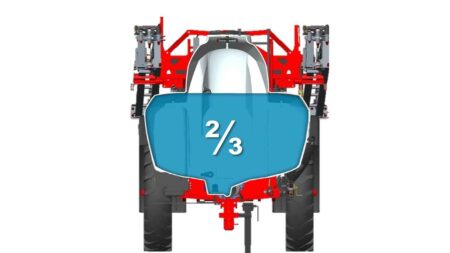

Das Gleichgewicht bewahren: Da der Frischwasserbehälter mit 320/400 Litern mittig auf der Radachse angeordnet ist, behält die Feldspritze LEXIS stets ihr Gleichgewicht und Restmengen werden auf ein Minimum beschränkt. Der Schwerpunkt der Maschine bleibt in der Mitte, unabhängig von Flüssigkeitsstand im Behälter.
Und es ist nicht nur die optimale Position des Frischwasserbehälters am Heck, sondern auch eine noch nie dagewesene Bedienfreundlichkeit, durch die sich die LEXIS-Feldspritze auszeichnet: Befüllung des Frischwasserbehälters über das Bedienzentrum, die Füllstandanzeige ist von Bedienzentrum oder der Kabine einsehbar.

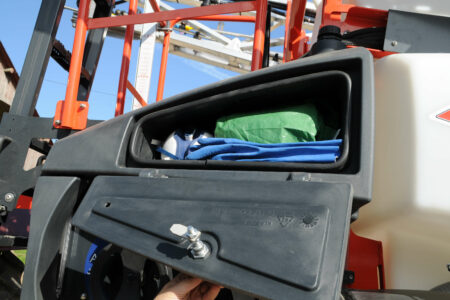

Die Feldspritze LEXIS hat mehrere Staufächer, in denen die persönliche Schutzkleidung und die Bedieneinheiten bei abgebauter Maschine aufbewahrt werden können.
Damit die Sicherheit des Anwenders gewährleistet ist, hat KUHN an den LEXIS-Feldspritzen zwei Staufächer angebracht, in denen die persönliche Schutzkleidung aufbewahrt werden kann. So hat der Anwender alles schnell zur Hand, bevor er mit Pflanzenschutzmitteln hantiert.
Die Maschine ist darüber hinaus auf der rechten Seite mit einer serienmässigen Plattform ausgerüstet, die das Befüllen erleichtert.

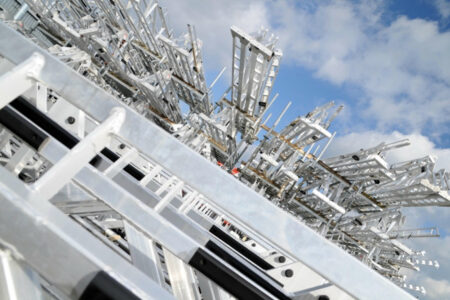

Die Gestänge sind aus Aluminium, das nur etwa ein Drittel der Dichte von Stahl hat. Deswegen sind Gestänge aus Aluminium vergleichsweise leicht und trotzdem robust genug, um die wichtigsten Komponenten einer Feldspritze zu schützen. Durch das geringe Gewicht wird der Boden geschont, da selbst auf feuchtem Boden keine tiefen Fahrspuren entstehen.
Aluminiumgestänge sind nicht nur leicht, sondern auch extrem formstabil und völlig korrosionsbeständig. Auch aggressive Stoffe können diesem Material nichts anhaben, es ist wartungsfrei und langlebig.
Aluminium bietet von Natur aus gleich mehrere Vorteile.
Deshalb setzt KUHN seit 1986 Aluminium als Werkstoff für seine über 18 Meter breiten Gestänge ein:

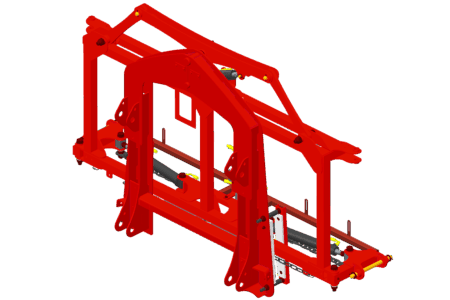

Die Aufhängung TRAPEZIA wurde speziell für die Gestänge MTS2 und MTA2 konzipiert und ist perfekt auf die Feldspritze LEXIS abgestimmt.
Die TRAPEZIA-Aufhängung verfügt über zwei Stabilisierungslenker, die das Gestänge halten sowie über zwei Federn, die für eine bodenparallele Führung des Spritzgestänges sorgen. Ein automatischer mechanischer Hangausgleich gehört dazu. Eine hydraulische Neigungsverstellung für Spezialanwendungen ist als Sonderausrüstung erhältlich.
Die wesentlichen Leistungsmerkmale sind:

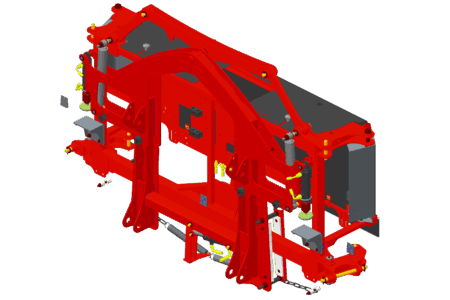

Die Gestängeaufhängung EQUILIBRA mit Trapezpendel sorgt für eine dreidimensionale Abfederung von Stossbelastungen und Schwingungen. Fahren Sie mit der Feldspritze einfach über Stock und Stein: EQUILIBRA sorgt jederzeit für eine stabile Gestängelage. Keine Berührung des Bodens oder der Pflanzen mehr, keine Gestängebewegung nach oben und damit keine Abdrift.
Auf instabilem Gelände sorgt das Trapezpendel für eine grosse Bewegungsfreiheit und damit für eine stabile Führung des Gestänges unabhängig von den im Gelände auftretenden Belastungen. 2 Stossdämpfer federn zusätzlich Stossbelastungen ab und begrenzen Vertikalbewegungen, so dass das Gestänge vor allem bei Kurvenfahrten und sogar bei hohen Fahrgeschwindigkeiten in einer stabilen Lage gehalten wird.
Die EQUILIBRA-Aufhängung ist für intensive Einsätze gedacht und deshalb serienmässig mit einer separaten Schwingungsdämpfung ausgerüstet, die das Gestänge beim Wenden und beim Bremsen oder Beschleunigen schützt.
3D-AUFHÄNGUNG EQUILIBRA: FÜR HÄRTESTE EINSÄTZE!

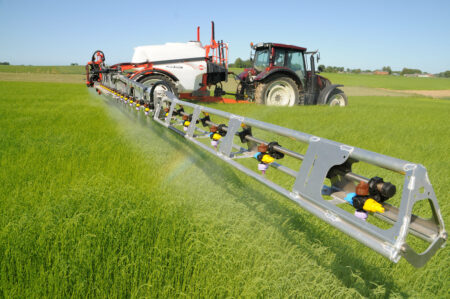

Das robuste MEA3-Gestänge ist mit der EQUILIBRA-Gestängeaufhängung ausgerüstet und auf eine lange Lebensdauer ausgelegt. Es ist in den Breiten 18, 20, 21 und 24 Meter erhältlich und bietet zahlreiche Vorteile:
Ein wichtiger Schritt bei einer Pflanzenschutzmassnahme ist die Vorbereitung der Feldspritze. Mit der Betätigung von nur insgesamt 2 Hauptventilen von der Befüllung bis zur Reinigung müssen wenige Arbeitsschritte erledigt werden und die Gefahr von Bedienfehlern ist ausgeschlossen. Einfache Systemkreisläufe bedeuten einfache Bedienung.
Sogar wenn Sie die Maschine mal eine Zeit lang nicht benutzt haben, fällt es Ihnen leicht, sich wieder ins System reinzudenken.
Zur einfachen Bedienung kommen als Vorteile noch kurze Systemkreisläufe und damit geringere Restmengen hinzu. Die Reinigung wird vereinfacht und Sie können nach der Pflanzenschutzmassnahmen sicher davon ausgehen, dass die gesamte Spritze gereinigt wurde.

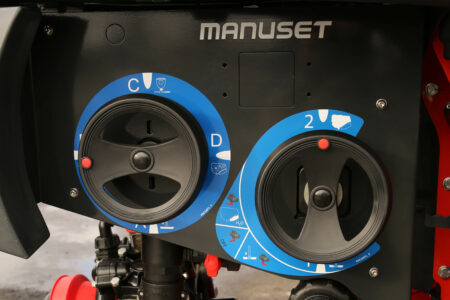

Mit dem manuellen Bedienzentrum MANUSET behalten Sie beim Ansetzen der Spritzflüssigkeit alles perfekt unter Kontrolle. Nur zwei Hauptschalter am Bedienzentrum müssen betätigt werden, um alle Spritzenfunktionen zu steuern.
Die drehbaren Handräder reduzieren die Handgriffe um bis zu 50%. Durch ihr ergonomisches Design sind die Handräder leicht und problemlos zu betätigen. Sie vereinfachen das Spritzen.
Bei der Reinigung gewährleistet die Umdrehung des Druckventils, dass Frischwasser in alle Kreisläufe der Spritze gelangt. Anhand einer Tankanzeige kann der Fahrer die einzelnen Schritte der Reinigung besser verfolgen.
Reinigung der Feldspritze oder des Gestänges bequem vom Fahrersitz aus.

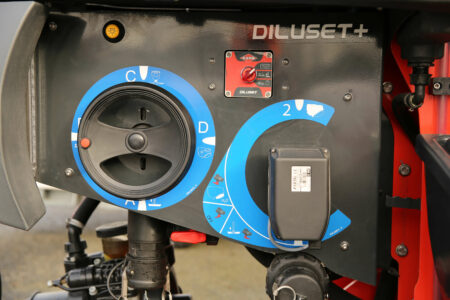

Das Saugventil ist motorgesteuert und der Befüllstopp programmierbar. Über zwei Schalter behält der Fahrer am Bedienzentrum alle Funktionen unter Kontrolle.
Bei der Reinigung kann der Fahrer, ohne vom Traktor absteigen zu müssen, einfach auf das Terminal klicken, damit Wasser angesaugt wird. Danach kann er das Wasser in den gewünschten Kreislauf pumpen: zu den Rotationsdüsen, um den Tank zu reinigen, oder direkt ins Gestänge, um die Leitungen zu reinigen, ohne dabei die Spritzflüssigkeit im Tank zu verdünnen.
Während des gesamten Spritzvorgangs kann der aktuelle Tankinhalt am Terminal in der Traktorkabine angezeigt werden. Auch die Restmengenentleerung ist einfach.
Erhältlich mit den Terminals REB3 / VISIOREB / ISOBUS.

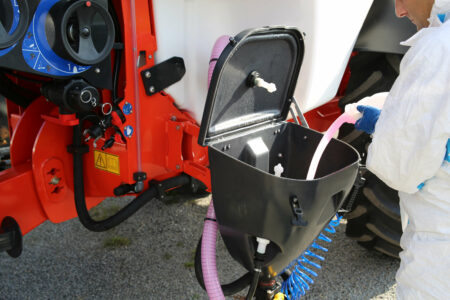

Der 35 Liter fassende Einmischbehälter zeichnet sich durch seine trichterförmige Gestalt aus, die eine Einmischung von Pflanzenschutzmitteln in jeder Form - ob flüssig, pulver- oder granulatförmig erlaubt. Das Reinigungssystem umfasst 2 Rundreinigungsdüsen, mit denen Kanister, Dosierbecher oder die Einspülschleuse selbst gereinigt werden können.
Der Einmischbehälter hat nur ein Ventil, durch das die Wirksubstanz in den Kreislauf eingeschleust wird. Dieses Ventil wird ganz sicher über ein Fusspedal betätigt und der Fahrer muss sich nicht nach vorne beugen. Alle anderen Schritte werden mit der Lanze ausgeführt, die in der Nähe angebracht ist. So ist der Fahrer vor Spritzern sicher. Die Reinigung der Einspülschleuse erfolgt bei geschlossenem Deckel, so dass auch hier der Fahrer maximal vor Spritzern geschützt ist.

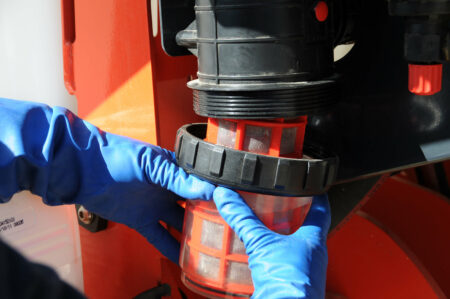

Die Feldspritze LEXIS ist mit einer vierfachen Filterung ausgerüstet. Nach dem Filter in der Befüllleitung (1) sorgen der transparente Saugfilter (2) und der Druckfilter (3) dafür, dass keine Fremdkörper in das Leitungssystem des Gestänges gelangen können. Da der Filtertopf des Saugfilters transparent ist, kann sein Zustand leicht kontrolliert werden. Mithilfe des Ventils wird der Filtertopf geleert, dann kann der Filter sicher abgebaut werden.
Die Teilbreitenfilter (4), die hinter den Teilbreitenventilen angebracht sind, befinden sich in unmittelbarer Nähe der Düsen und sorgen für eine verstopfungsfreie Verteilung der Spritzflüssigkeit. Alle Filter können auch bei vollem Behälter gereinigt werden.
Es sind zahlreiche Sonderausrüstungen zur Steigerung des Bedienkomforts oder zur Anpassung an kundenspezifische Anforderungen erhältlich.

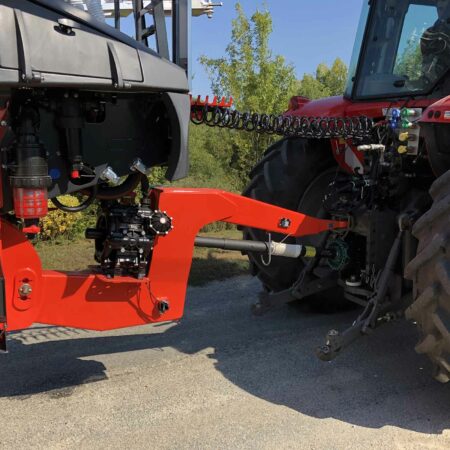

Bei der LEXIS-Feldspritze stehen folgende Anhängesysteme zur Verfügung: Unten- oder Obenanhängung mit 50 mm oder 40 mm Öse oder K80-Kugelkupplung. Optional kann eine Lenkdeichsel (mechanisch oder hydraulisch) geordert werden. (Einschränkungen je nach Typgenehmigung)

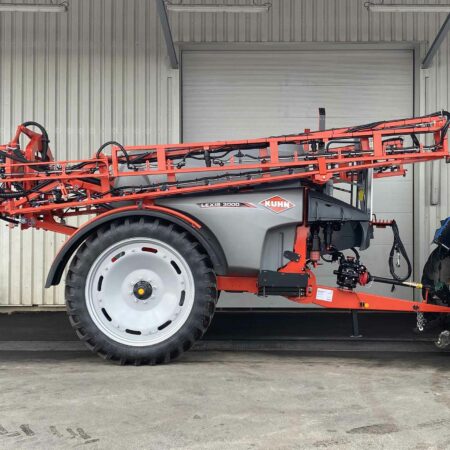

Dieses robust konstruierte Gestänge, welches mit dem TRAPEZA-Aufhängung ausgestattet ist, ist für eine lange Lebensdauer ausgelegt. Er ist mit 18, 20, 21 und 24 Meter erhältlich und bietet die gleichen Vorteile wie die breiteren Modelle:

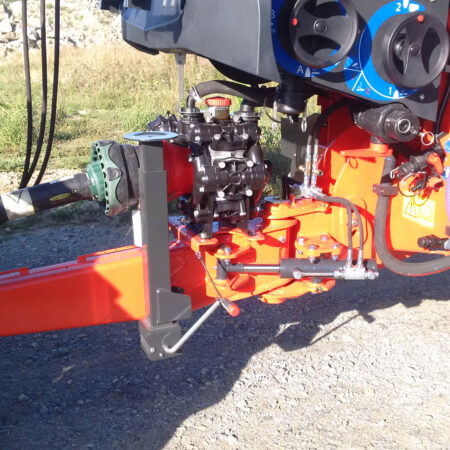

Die LEXIS-Feldspritze kann je nach Bedarf mit verschiedenen Pumpen ausgestattet werden. Ob es sich um eine Zentrifugal- oder Membrankolbenpumpe mit hohem Durchfluss handelt, sie ermöglicht das Befüllen des Hauptbehälters in kurzer Zeit. Es ist weniger Zeit für die Befüllung erforderlich um Ihren Durchsatz zu erhöhen.

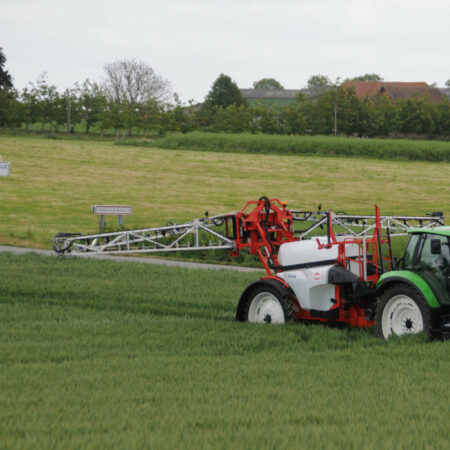

Für die verschiedenen Gestänge, die für die LEXIS-Feldpritze erhältlich sind, sind zahlreiche Klappvarianten möglich.
Das Ausklappen des Gestänges erfolgt, indem zunächst die gewünschten Funktionen am Spritzterminal ausgewählt und dann das Steuerventil des Traktors betätigt wird.
Als Option wird das Zusatzterminal CH10 verwendet, um jede hydraulische Funktion direkt anzusteuern.

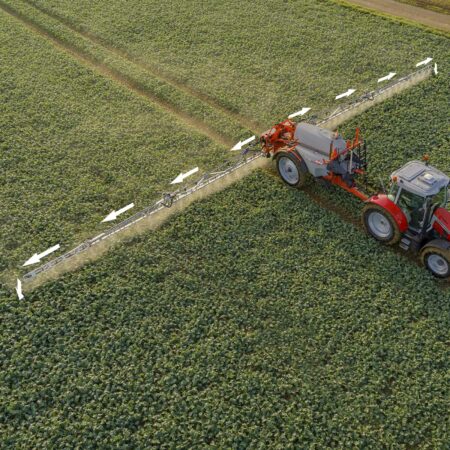

Der LEXIS kann für eine höhere Genauigkeit, schnellere Schaltung der Düsen und einer bessere Spülung, sowie einfachere Reinigung mit folgenden kontinuierlichen Zirkulationen ausgestattet werden:
Die automatische Teilbreitenschaltungschaltung wird zu einer Standardoption, sowohl hinsichtlich der Ausbringpräzision als auch des Bedienerkomforts. Die VISIOREB-Steuerung wurde speziell für die Visualisierung der Teilbreitenschaltung mit einem 7-Zoll-Touchscreen entwickelt und ist perfekt an die landwirtschaftlichen Feldspritzarbeiten angepasst.
Vorbereiten, Spritzen, Spülen: Das VISIOREB-Terminal erleichtert alle Schritte des Spritzvorganges.
Die ISOBUS-Ausstattung ermöglicht die Steuerung der Feldspritze über das ISOBUS-Terminal in der Traktorkabine, wie dem CCI 800 oder CCI 1200.
Alle wichtigen Parameter und Informationen lassen sich auf dem Bildschirm anzeigen und können in ihrere Anzeige konfiguriert werden .
Die ISOCLICK-Steuereinheit ermöglicht es Ihnen, die Kontrolle über die wichtigsten Bedienfunktionen bei hoher Geschwindigkeit zu behalten.

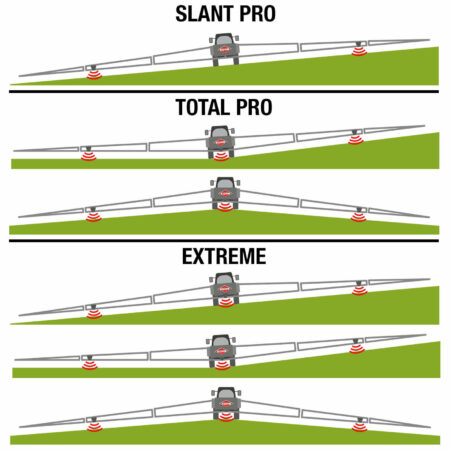

BOOM ASSIST hält das Gestänge unabhängig von der Feldkontour in der richtigen Position, indem es automatisch die Höhe, die Neigung (SLANT)und einseitige Gestängeanwinkelung(TOTAL° anpassen kann. Das Führen des Gestänges in der idealen Höhe optimiert die Spritzverteilung und reduziert insbesondere Verluste durch Winddrift und Verdunstung.
Sie brauchen sich also keine Sorgen um das Gestänge zu machen, die Spritze steuert es automatisch.
Die Spritzsteuerungen RPB und REB3 regulieren die Spritmenge passend zur Geschwindigkeit des Traktors und bieten optimalen Komfort und Präzision. Sie zeigen permanent die Durchflussmenge (l/ha), die Geschwindigkeit und den Arbeitsdruck an. Dank ihrer kompakten Bauweise und des CAN-Bus-Kabelsatzes ist die Installation in der Kabine sehr einfach. Die Regeleinheit REB3 ist auch über GPS steuerbar.
BOOM ASSIST hält das Gestänge unabhängig von der Feldkontour in der richtigen Position, indem es automatisch die Höhe, die Neigung (SLANT PRO) und einseitige Gestängeanwinkelung (TOTAL PRO) anpassen kann, oder die zwei (EXTREME). Das Führen des Gestänges in der idealen Höhe optimiert die Spritzverteilung und reduziert insbesondere Verluste durch Winddrift und Verdunstung.<br /> Sie brauchen sich also keine Sorgen um das Gestänge zu machen, die Spritze steuert es automatisch.
LEXIS MTS2 | LEXIS MEA2 | LEXIS RHPA | |
---|---|---|---|
Gestängebreiten | 18 / 20 / 21 / 24 | 18 / 20 / 21 / 24 | 27 / 28 |
Gestängematerial | Stahl | Aluminium | Aluminium |
Behältermaterial | Polyethylen | Polyethylen | Polyethylen |
Pumpenleistung (l/min) | 170 - 280 oder 700 | 170 - 280 oder 700 | 170 - 280 oder 700 |
Max Pumpendruck (bar) | 7 mit Kolbenmembranpumpe 5 mit Zentrifugalpumpe | 7 mit Kolbenmembranpumpe 5 mit Zentrifugalpumpe | 7 mit Kolbenmembranpumpe 5 mit Zentrifugalpumpe |
Spurweite (m) | Von 1,50 bis 2,25 (je nach Bereifung) | Von 1,50 bis 2,25 (je nach Bereifung) | Von 1,50 bis 2,25 (je nach Bereifung) |
Stützfuss | Mechanischer Stützfuss - 2 Gänge | Mechanischer Stützfuss - 2 Gänge | Mechanischer Stützfuss - 2 Gänge |
Länge Zugöse-Achse (m) | 4 (2.400 / 3.000)4,30 (3.800) | 4 (2.400 / 3.000)4,30 (3.800) | 4 (2.400 / 3.000)4,30 (3.800) |
LEXIS MTS2 | LEXIS MEA2 | LEXIS RHPA | |
---|---|---|---|
Gestängeaufhängung | TRAPEZIA | EQUILIBRA | EQUILIBRA |
Anzahl der Gestängearme | 2 | 2 | 2 |
Behälter Nennvolumen | 2.790 / 3.180 / 4.000 | 2.790 / 3.180 / 4.000 | 2.790 / 3.180 / 4.000 |
Filterung | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) |
Gesamtbreite | 2,55 | 2,55 | 2,55 |
LEXIS MTS2 | LEXIS MEA2 | LEXIS RHPA | |
---|---|---|---|
Behälterfassungsvermögen | 2.400 / 3.000 / 3.800 | 2.400 / 3.000 / 3.800 | 2.400 / 3.000 / 3.800 |
LEXIS MTS2 | LEXIS MEA2 | LEXIS RHPA | |
---|---|---|---|
Frishwasserbehälter | 320 (2.400 / 3.000)400 (3.800) | 320 (2.400 / 3.000)400 (3.800) | 320 (2.400 / 3.000)400 (3.800) |
Transporthöhe | 3,10 (21 m Gestänge) | 3,40 (24 m Gestänge) | 3,70 (28 m Gestänge) |
LEXIS MTS2 | LEXIS MEA2 | LEXIS RHPA | |
---|---|---|---|
Pumpentyp | Kolbenmembranpumpe PM 170 / PM 280 oder Zentrifugalpumpe PC 700 | Kolbenmembranpumpe PM 170 / PM 280 oder Zentrifugalpumpe PC 700 | Kolbenmembranpumpe PM 170 / PM 280 oder Zentrifugalpumpe PC 700 |
