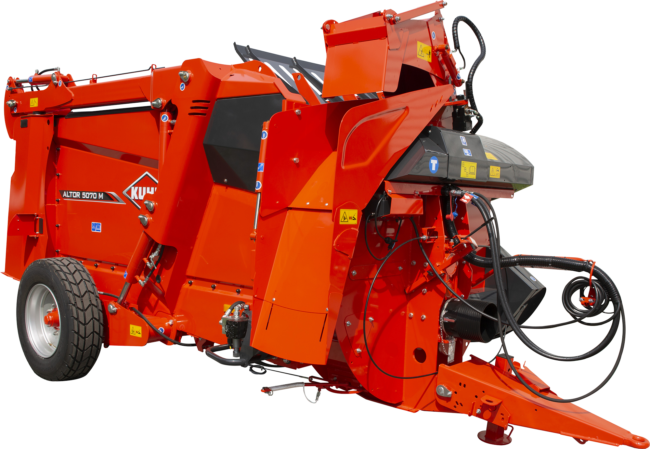

Désileuse Pailleuse Distributrice tout fourrage ALTOR 5070 M avec volume de chargement de 5 m3 et destinée aux troupeaux de 40 vaches laitières maximum.
L'atout de la polyvalence !
La Désileuse Pailleuse Distributrice tout fourrage ALTOR 5070 M charge, désile, paille, distribue les ensilages brins courts et les fourrages brins longs et peut également recevoir une trémie mélangeuse de concentrés.
La polyvalence dans les fonctions de l'ALTOR 5070 M vous permet d’assurer l’ensemble des tâches quotidiennes de conduite d’élevage avec un seul et même tracteur. L'ALTOR 5070 M est conçue pour durer (fond de turbine en K-NOX, tapis avec chaîne marine de grande section et noix en fonte).

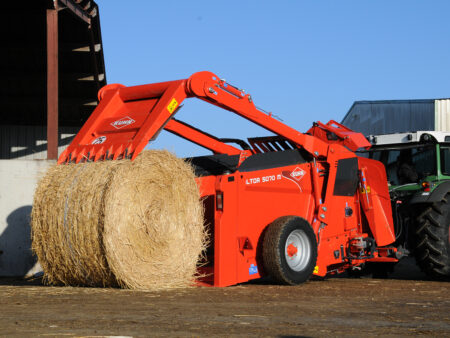

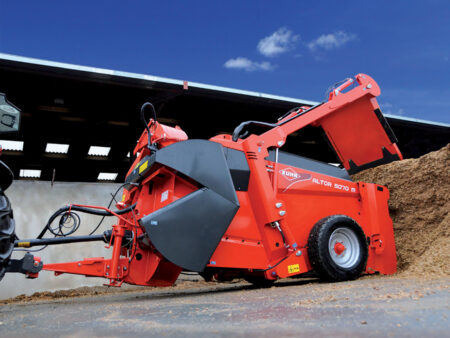

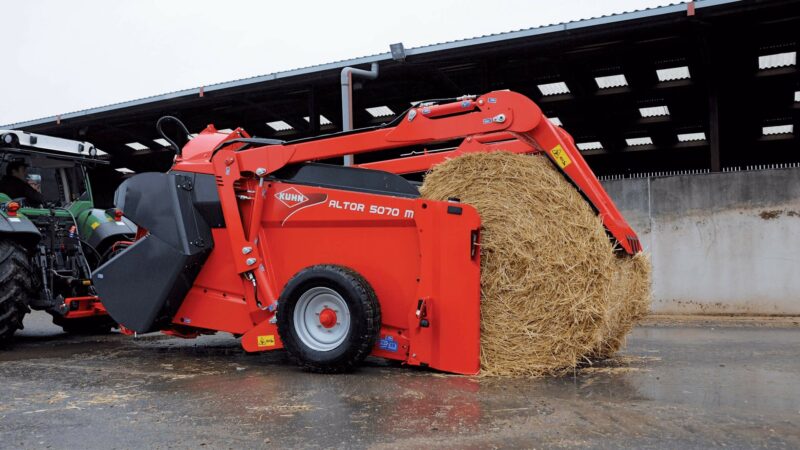

Tous les produits sont facilement chargés dans la machine grâce à la force d’arrachement des bras, y compris dans les situations d’ensilages d’herbe longue. L’articulation entre le bras et le croc positionnée à l’extérieur de la caisse autorise une cinématique exceptionnelle : le chargement de tous les formats de balle s’effectue avec un minimum de manoeuvres.
Les dimensions de caisse sont étudiées pour faire rentrer le croc au maximum à l’intérieur de la machine. Lors du désilage, le fourrage est accompagné au plus près du démêleur. Vous chargez ainsi toute la caisse sans actionner le tapis.

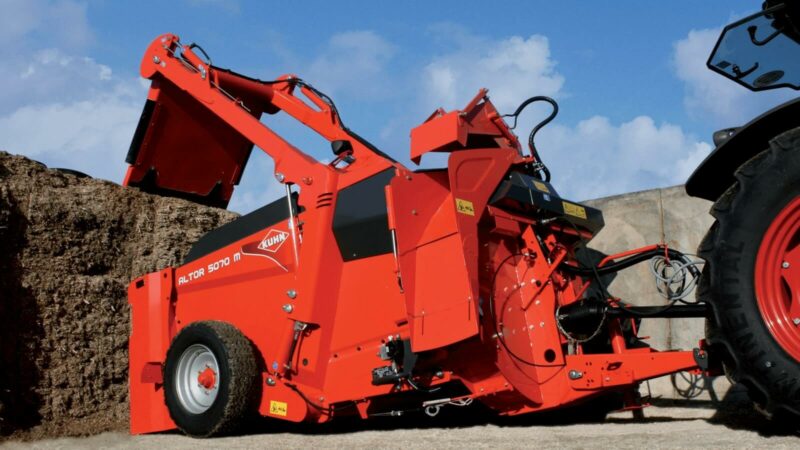

La turbine surbaissée améliore la visibilité au chargement. Le désilage peut s’effectuer depuis la cabine du tracteur. Le croc est équipé d’une plaque d’étanchéité montée sur de puissants ressorts. Elle se soulève lors du chargement des ensilages d’herbe pour laisser agir les dents du croc.
En ensilage de maïs et en fin de chargement, la plaque reste en position basse laissant ainsi un bas de silo impeccablement ramassé !
Les 2 bavettes latérales viennent parfaire l’étanchéité de la caisse : les pertes de produits lors du transport sont réduites.

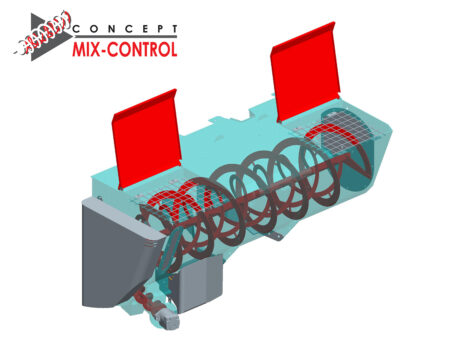

Les trémies mélangeuses KUHN permettent de mélanger un fourrage grossier (ensilage d’herbe, maïs, foin….) avec les minéraux, céréales et concentrés.
Les PLUS du Concept MIX-CONTROL :
Pour une plus grande longévité, le fond de turbine est K-NOX.

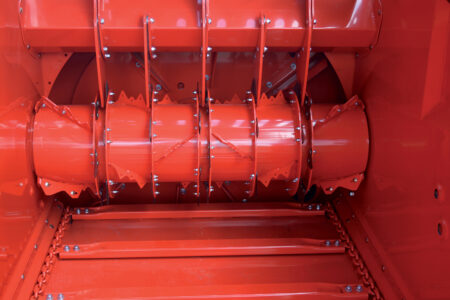

Le démêleur des ALTOR 5070 M est équipé de sections montées sur 8 disques pour "préserver" la structure des produits tels que les ensilages (en limitant le phénomène de fraisage). Le démêleur de grand diamètre tourne à grande vitesse (428 min-1) réduisant ainsi l’enroulement des produits longs. L’alimentation de la turbine est régulière grâce aux peignes régulateurs qui, de par leur forme et leur emplacement, répartissent le fourrage sur toute la largeur du démêleur.
Selon l’utilisation (distribution, paillage), un seul interrupteur suffit pour escamoter la rampe de peignes régulateurs.

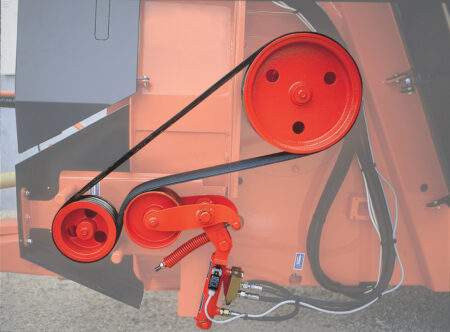

L’entraînement POLYDRIVE du démêleur est une transmission à courroie débrayable hydrauliquement qui offre de nombreux avantages :
Dans la chaîne sanitaire mise en place dans l’élevage, la qualité de la litière reste un maillon important. C’est pourquoi, les solutions apportées au travers des Désileuses Pailleuses Distributrices KUHN vous garantissent :

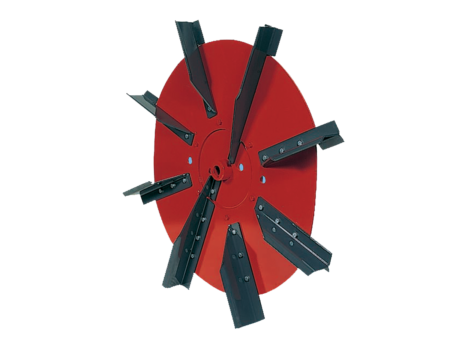

Le plateau de turbine est composé de 8 pâles boulonnées. Ce concept garantie un bon équilibrage du plateau et facilite l’intervention lors du changement d’une pâle endommagée par un corps étranger.

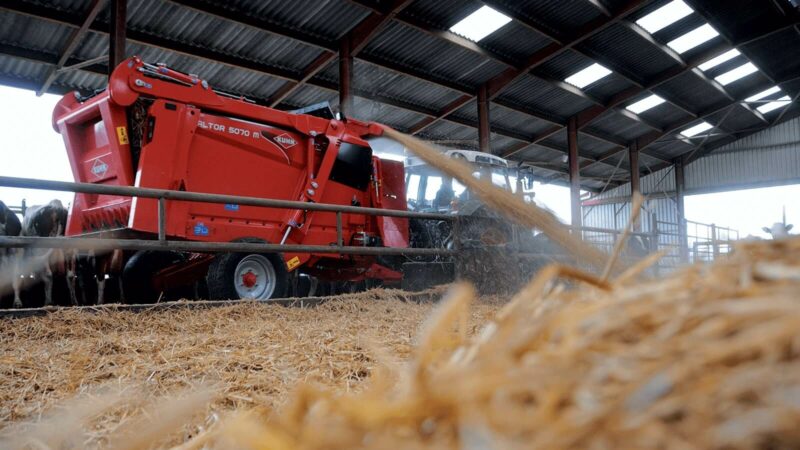

Parmi ces 8 pâles, deux sont plus longues afin de générer un différentiel de vitesse dans la turbine. La paille répartie sur toute la surface de la turbine grâce au démêleur sera donc projetée en quantité identique sur toute la profondeur de l’aire de couchage (et ce, en minimisant la gêne pour les animaux). Les mouvements «de bas en haut» de la casquette de goulotte pour une bonne répartition de la litière sont désormais inutiles. Le paillage est assuré à droite jusqu’à 18 m.

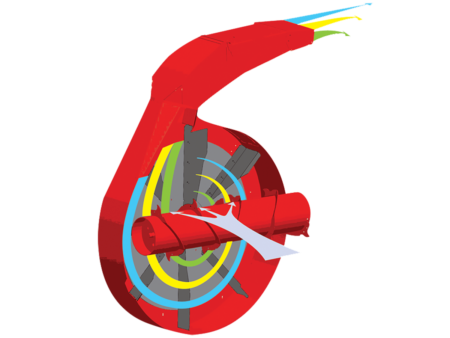

La conception de la turbine large, avec sa chambre de démêlage pneumatique, permet un paillage parfaitement régulier sur toute la profondeur de l’aire de couchage. 90% de la paille est projetée sur une distance de 10 à 18 m et ce, sans mouvement de goulotte (essai de répartition de paille mesurée avec 54 casiers d’1 m² chacun disposés sur 3 lignes de 3 à 21 m).

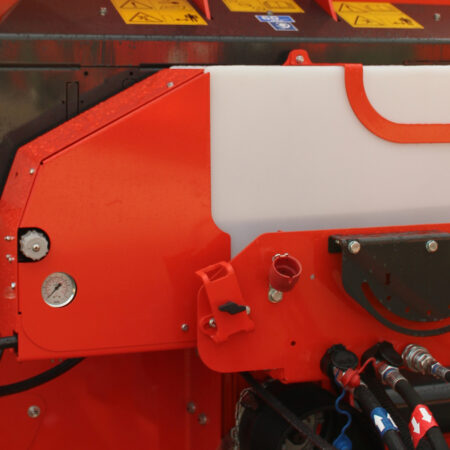

Le dispositif CLEANSTRAW permet de limiter les poussières en suspension dans les bâtiments lors du paillage grâce à l'adjonction d'eau. Combiné à l'entraînement de la turbine, l'aspersion d'eau est réalisée en juste à temps.

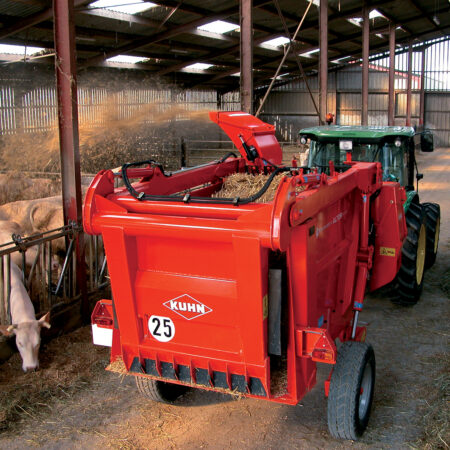

Pour pailler à droite et à gauche de la turbine, l'ATHENOR 6070 peut être équipée d’une goulotte orientable. Cette goulotte est la solution au paillage dans les bâtiments non débouchant et difficiles d’accès. La goulotte orientable est montée sur une platine permettant l’orientation sur 300°. Commandée du bout des doigts depuis la cabine, elle réalise des paillages jusqu’à 13 m à gauche.

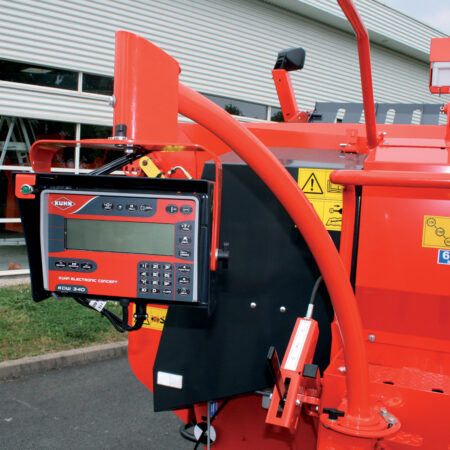

Pour une alimentation de qualité et une meilleure gestion des stocks fourragers, la pesée électronique haute précision sur les Désileuses Pailleuses Distributrices est un outil indispensable. En mode « simple », l’indication du poids se fait en mode croissant lors du chargement et décroissant en déchargement. En mode « programmable », vous intégrez dans la pesée les rations par animal.

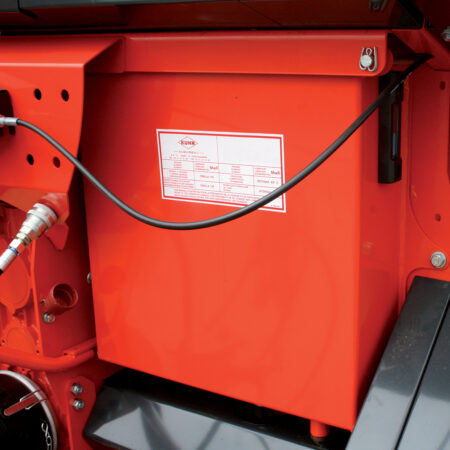

Une pompe hydraulique de 45 l/min rendra la machine indépendante des tracteurs à faible débit d’huile et ce, tout en minimisant les temps de chargement. Parfaitement intégré à l’avant gauche de la machine et monté directement sur le boîtier, le groupe hydraulique est compact et protégé.

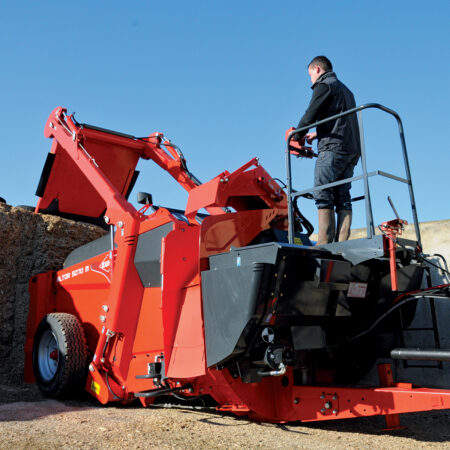

Pour les tracteurs de faible gabarit, la passerelle permet le chargement de la machine dans le plus grand confort.
Positionnée sur la face avant de la turbine, vous travaillez dans l’axe de la machine. Les mouvements du bras/croc sont d’autant plus intuitifs ! Le renvoi des fonctions du bras et de l’essieu sur la double commande électrique vous permettent de commander la machine sans va et vient entre la passerelle et la cabine.
Un capotage intégral basculant permet de protéger cette double commande des intempéries.
Altor 5070 M | |
---|---|
Capacité de caisse (m3) | 5 |
Distribution | Distribution tout fourrage avec tous les formats de balles rondes et cubiques et paillage des aires de couchage et logettes |
Démêlage | 1 démêleur à sections à entraînement POLYDRIVE pour la distribution régulière et rapide de l’herbe enrubannée et du foin |
Distribution des ensilages | Distribution en directe par goulotte latérale ou via un toboggan à réglage hydr. pour machine avec goulotte polyvalente |
Chargement | Croc de désilage avec plaque d’étanchéité automatique et bavettes latérales |
Distance de paillage avec goulotte standard | A droite jusqu'à 18 m |
Régime turbine (min-1) | 270/540 (changement par téléflexible) |
Turbine | Fond de turbine en K-NOX |
Tapis | Double fond et trappe de vidange |
Poutre avec peignes régulateurs | Poutre avec 5 peignes régulateurs |
Béquille | Béquille sabot + broche |
Transmission | Transmission à roue libre et limiteur à friction |
Freinage | Freinage hydraulique (machine avec charge à l’essieu > 3.5 t - arrêté du 12.01.2006) |
Pneumatiques | 265/70 R19.5 |
Eclairage de travail | Phare de travail |
Puissance tracteur recommandée sans / avec enrubanné kW (ch) | 37 (51) / 51 (70) |
Débit mini/maxi (l/min) à 180 bar (pression souhaitable) | 45 - 60 |
Equipement hydraulique mini du tracteur | 1 SE avec retour libre |
Poids, dimensions, nombre et taille des balles chargées | Voir tableau "Préconisations d'utilisation et caractéristiques techniques" |

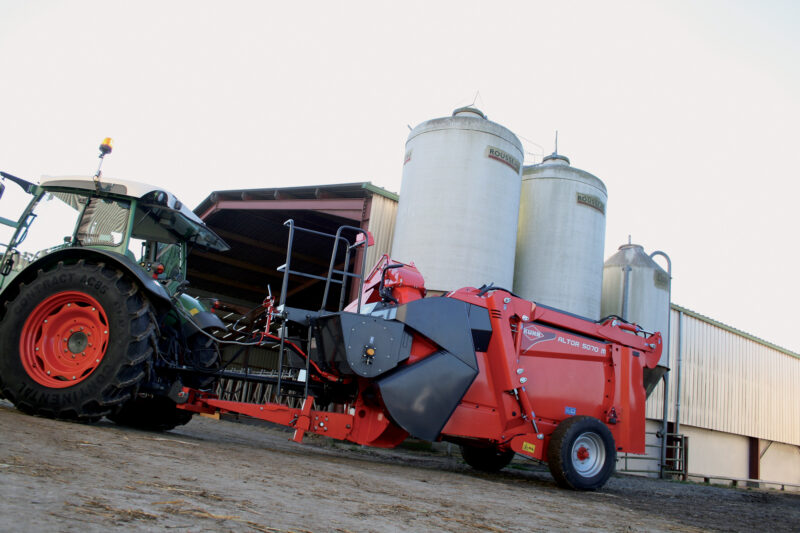

Homologation routière | Homologation DREAL (25 km/h) (voir page en fin de tarif) |
