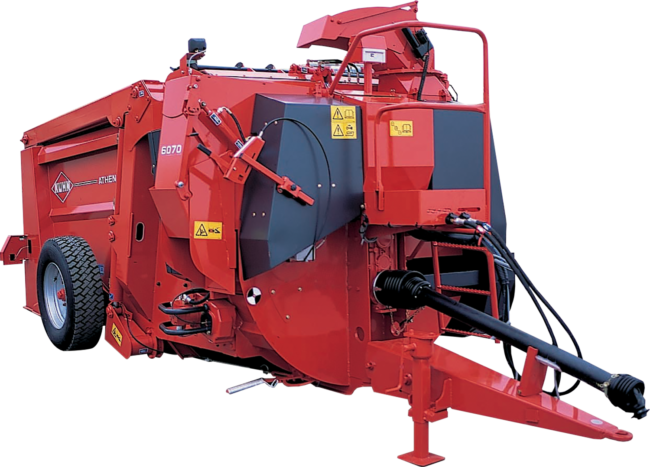

Désileuse pailleuse ATHENOR 6070 M
Désileuse Pailleuse Recycleuse ATHENOR 6070 avec volume de chargement de 6,5 m3 et destinée aux troupeaux de 36 à 50 vaches laitières.
La Désileuse Pailleuse Distributrice ALTOR 6070 associe efficacité et plaisir de l'élevge !
L'ALTOR 6070 charge, désile, paille, distribue les ensilages brins courts et les fourrages brins longs et peut également recevoir une trémie mélangeuse de concentrés. La polyvalence dans les fonctions de l'ALTOR 6070 vous permet d’assurer l’ensemble des tâches quotidiennes de conduite d’élevage avec un seul et même tracteur. L'ALTOR 6070 est conçue pour durer (fond de turbine K-NOX, tapis avec chaîne marine de grande section et noix en fonte).
Vos avantages
Tous les produits sont facilement chargés dans la machine grâce à la force d’arrachement des bras (jusqu'à 2,25 tonnes pour les ATHENOR 6070), y compris dans les situations d’ensilages d’herbe longue. L’articulation entre le bras et le croc positionnée à l’extérieur de la caisse autorise une cinématique exceptionnelle : le chargement de tous les formats de balle s’effectue avec un minimum de manoeuvres.

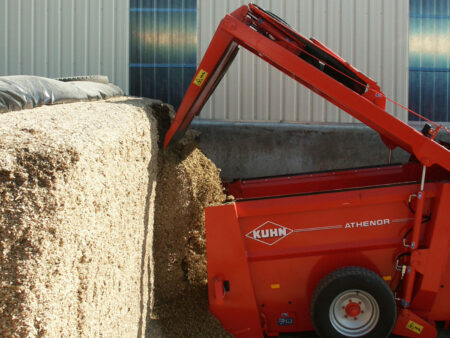

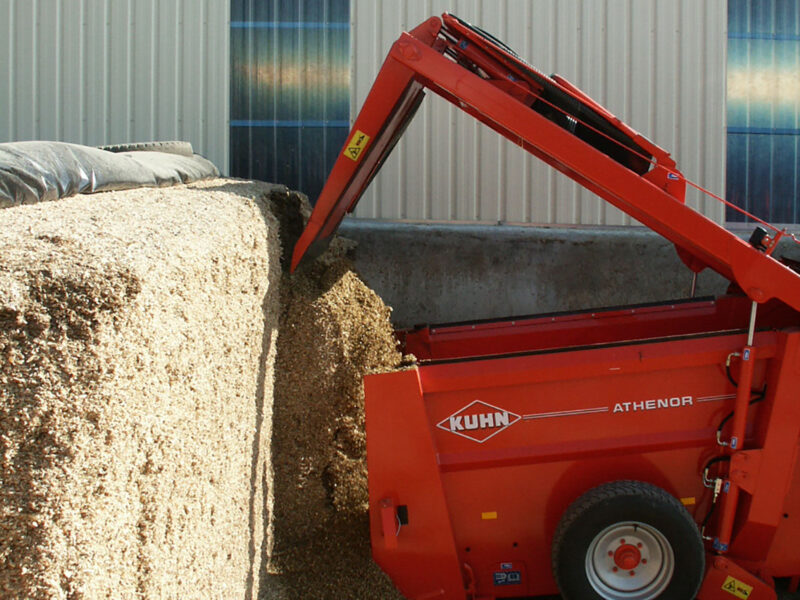

Les dimensions de caisse sont étudiées pour faire rentrer le croc au maximum à l’intérieur de la machine. Lors du désilage, le fourrage est accompagné au plus près du démêleur. Vous chargez ainsi toute la caisse sans actionner le tapis.
La turbine surbaissée améliore la visibilité au chargement. Le désilage peut s’effectuer depuis la cabine du tracteur. Le croc est équipé d’une plaque d’étanchéité montée sur de puissants ressorts. Elle se soulève lors du chargement des ensilages d’herbe pour laisser agir les dents du croc.
En ensilage de maïs et en fin de chargement, la plaque reste en position basse laissant ainsi un bas de silo impeccablement ramassé !
Les 2 bavettes latérales viennent parfaire l’étanchéité de la caisse : les pertes de produits lors du transport sont réduites.

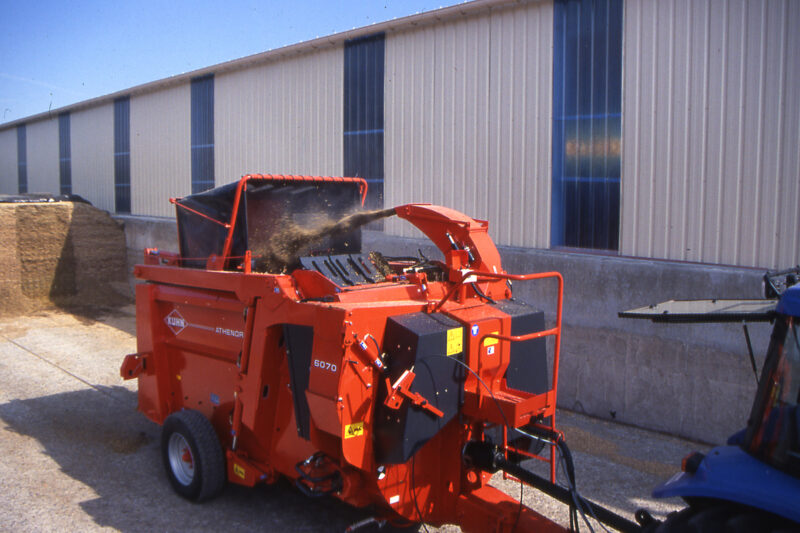

Sans descendre du tracteur, vous transformerez votre ATHENOR 6070 en une vraie mélangeuse grâce à un simple interrupteur. Le volet de la turbine obture la goulotte de distribution et ouvre celle du recyclage, puis la bâche de recyclage se déploie.
Réalisée à partir d’une fibre polyester enduite, la bâche résiste à toutes les projections. Ses arceaux sont munis de garnitures qui la protègent lorsqu’elle est repliée.

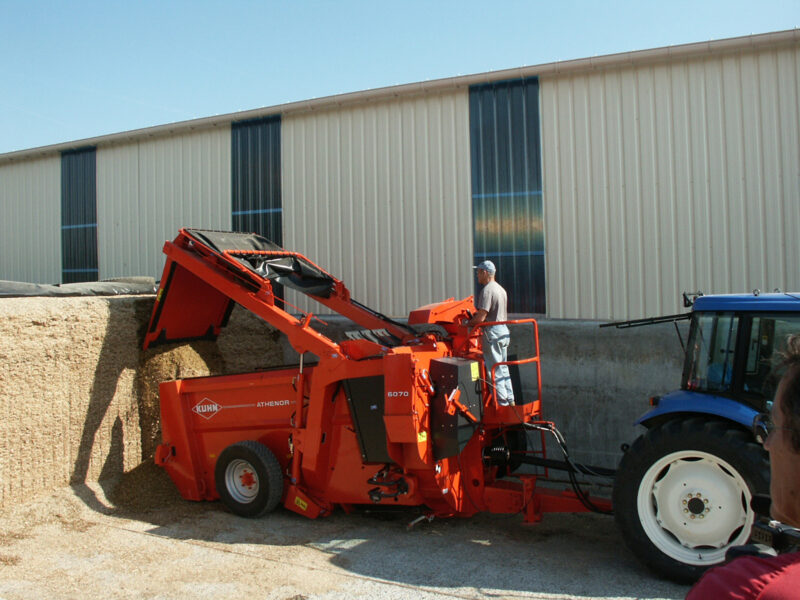

Pour les tracteurs de faible gabarit, la passerelle permet le chargement de la machine dans le plus grand confort.
Positionnée sur la face avant de la turbine, vous travaillez dans l’axe de la machine. Les mouvements du bras/croc sont d’autant plus intuitifs ! Le renvoi des fonctions du bras et de l’essieu sur la double commande électrique vous permettent de commander la machine sans va et vient entre la passerelle et la cabine.
Un capotage intégral basculant permet de protéger cette double commande des intempéries.
Pour une plus grande longévité, le fond de turbine est K-NOX.
L'ATHENOR 6070 est équipé de 2 démêleurs justifiés techniquement par une hauteur de caisse plus importante. Equipés également de sections, ces 2 démêleurs sont associés à 5 peignes régulateurs escamotables hydrauliquement.
Selon l’utilisation (distribution, paillage ou recyclage), un seul interrupteur suffit pour escamoter la rampe de peignes régulateurs.
L’entraînement POLYDRIVE du démêleur est une transmission à courroie débrayable hydrauliquement qui offre de nombreux avantages :
- Association de la puissance de l’entraînement mécanique (surplus de puissance généré par l’inertie de la turbine) et la souplesse de l’hydraulique pour faciliter la distribution des produits longs : herbe enrubannée, foin…
- Souplesse d’utilisation : le démêleur rendu indépendant de la turbine lors de l’embrayage nécessite une faible demande de puissance au démarrage,
- Interruption instantanée du paillage ou de la distribution grâce au débrayage hydraulique du démêleur (propreté de paillage face aux poteaux…),
- Sécurité d’utilisation : l’avancement du tapis, couplé à l’embrayage du démêleur, évite les fausses manoeuvres. Lors du débrayage du démêleur, l’arrêt du tapis est immédiat,
- Silence de fonctionnement et entretien réduit offerts par le principe de la transmission par courroie.
Dans la chaîne sanitaire mise en place dans l’élevage, la qualité de la litière reste un maillon important. C’est pourquoi, les solutions apportées au travers des Désileuses Pailleuses Distributrices KUHN vous garantissent :
- Une quantité de paille homogène sur toute l’aire de couchage pour limiter les risques d’échauffement de litière,
- Un respect de la structure de la paille pour en maintenir toute la capacité d’absorption et donc améliorer la longévité de la litière,
- Une réduction de la consommation de paille pour une meilleure maîtrise du poste "santé / hygiène".
Le plateau de turbine est composé de 8 pâles boulonnées. Ce concept garantie un bon équilibrage du plateau et facilite l’intervention lors du changement d’une pâle endommagée par un corps étranger.
Parmi ces 8 pâles, deux sont plus longues afin de générer un différentiel de vitesse dans la turbine. La paille répartie sur toute la surface de la turbine grâce au démêleur sera donc projetée en quantité identique sur toute la profondeur de l’aire de couchage (et ce, en minimisant la gêne pour les animaux). Les mouvements «de bas en haut» de la casquette de goulotte pour une bonne répartition de la litière sont désormais inutiles. Le paillage est assuré à droite jusqu’à 18 m.
La conception de la turbine large, avec sa chambre de démêlage pneumatique, permet un paillage parfaitement régulier sur toute la profondeur de l’aire de couchage. 90% de la paille est projetée sur une distance de 10 à 18 m et ce, sans mouvement de goulotte (essai de répartition de paille mesurée avec 54 casiers d’1 m² chacun disposés sur 3 lignes de 3 à 21 m).
Équipement
Pour pailler à droite et à gauche de la turbine, l'ATHENOR 6070 peut être équipée d’une goulotte orientable. Cette goulotte est la solution au paillage dans les bâtiments non débouchant et difficiles d’accès. La goulotte orientable est montée sur une platine permettant l’orientation sur 300°. Commandée du bout des doigts depuis la cabine, elle réalise des paillages jusqu’à 13 m à gauche.
Pour une alimentation de qualité et une meilleure gestion des stocks fourragers, la pesée électronique haute précision sur les Désileuses Pailleuses Distributrices est un outil indispensable. En mode « simple », l’indication du poids se fait en mode croissant lors du chargement et décroissant en déchargement. En mode « programmable », vous intégrez dans la pesée les rations par animal.
Une pompe hydraulique de 45 l/min rendra la machine indépendante des tracteurs à faible débit d’huile et ce, tout en minimisant les temps de chargement. Parfaitement intégré à l’avant gauche de la machine et monté directement sur le boîtier, le groupe hydraulique est compact et protégé.
Spécification
| Athenor 6070 | |
|---|---|
| Capacité de caisse (m3) | 6.5 |
| Distribution | Distribution de tous les types de fourrages en balles rondes ou cubiques et paillage des aires de couchage et logettes |
| Démêlage | 2 démêleurs à sections à entraînement POLYDRIVE pour la distribution régulière et rapide de l’herbe enrubannée et du foin |
| Recyclage | Goulotte fixe et bâche de recyclage |
| Distribution des ensilages | Distribution en directe par goulotte latérale |
| Chargement | Croc de désilage avec plaque d’étanchéité automatique et bavettes latérales |
| Distance de paillage avec goulotte standard | A droite jusqu'à 18 m |
| Régime turbine (min-1) | 270/540 (changement par téléflexible) |
| Turbine | Fond de turbine en K-NOX |
| Tapis | Tapis surdimensionné à barrettes tubulaires et chaînes marines (diamètre 12 mm) avec double fond et trappe de vidange |
| Confort au chargement | Passerelle de chargement avec double commande |
| Poutre avec peignes régulateurs | Poutre hydraulique avec 4 peignes régulateurs |
| Béquille | Béquille sabot + broche |
| Transmission | Transmission à roue libre et limiteur à friction |
| Freinage | Freinage hydraulique (machine avec charge à l’essieu > 3.5 t - arrêté du 12.01.2006) |
| Pneumatiques | 265/70 R19.5 |
| Eclairage de travail | Phare de travail |
| Puissance tracteur recommandée sans / avec enrubanné kW (ch) | 55 (75) / 66 (90) |
| Débit mini/maxi (l/min) à 180 bar (pression souhaitable) | 45 - 60 |
| Equipement hydraulique mini du tracteur | 1 SE avec retour libre |
| Poids, dimensions, nombre et taille des balles chargées | Voir tableau "Préconisations d'utilisation et caractéristiques techniques" |
| Homologation routière | Homologation DREAL (25 km/h) (voir page en fin de tarif) |
