Pulvérisateur frontal PF
Le pulvérisateur frontal PF n'est pas une simple cuve avant, c'est un véritable pulvérisateur complet et indépendant. La combinaison PF et pulvérisateur arrière DELTIS 2 ou ALTIS 2 permet d'augmenter l'autonomie jusqu'à 100%.

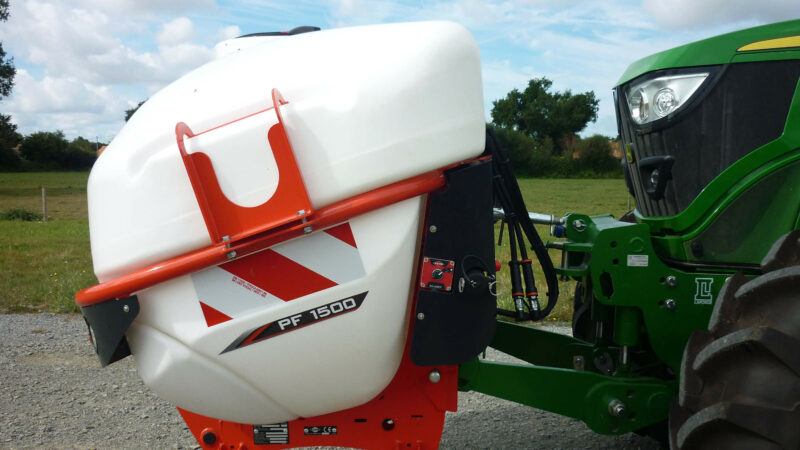

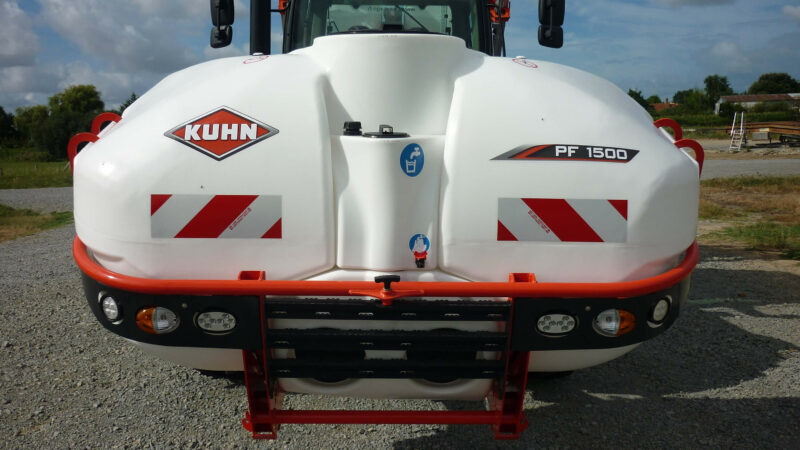

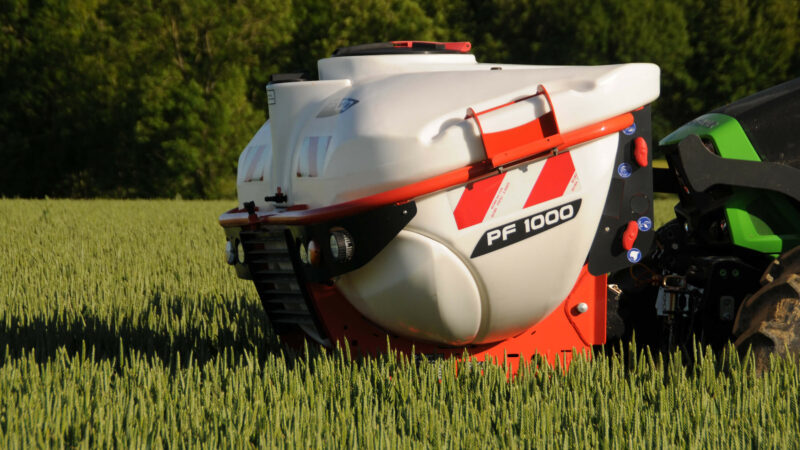

La combinaison pulvérisateur arrière + PF offre des capacités de 2300 à 3500 litres, avec la performance des tracteurs d'aujourd'hui. L'ensemble représente une solution économique comparée à l'automoteur de même capacité. Le pulvérisateur frontal PF en capacité de 1000 ou 1500 litres offre une répartition optimale des masses sur le tracteur pour garder une excellente stabilité même en dévers.
Vos avantages

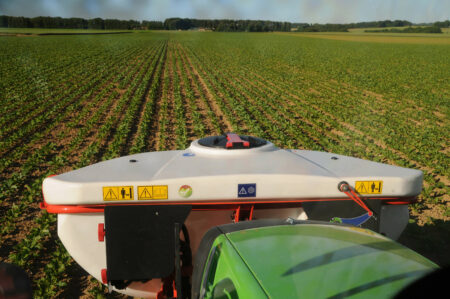

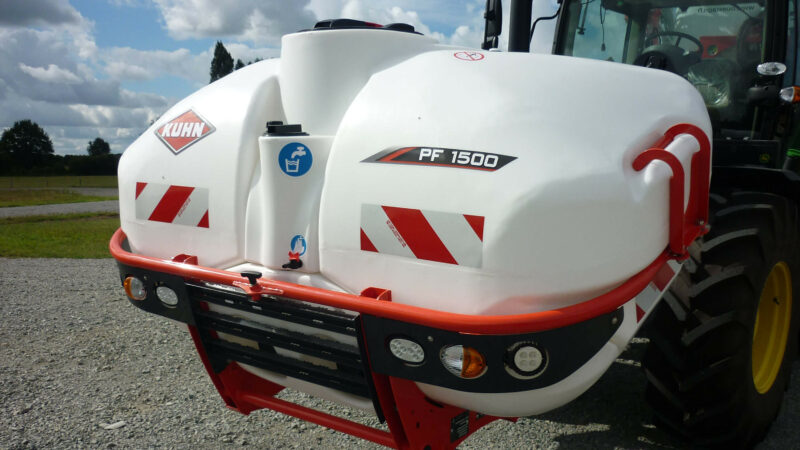

Le pulvérisateur frontal PF n'est pas une simple cuve avant, en effet sa conception basée sur un pulvérisateur à rampe le rend autonome et indépendant. Le circuit de ce pulvérisateur intègre les fonctionnalitées d'incorporation, d'agitation et de rinçage des produits. Le design travaillé de l'appareil laisse à l'utilisateur une excellente visibilité sur l'avant du tracteur, sur le coté une jauge à aiguille facilement visible indique le volume en cuve.

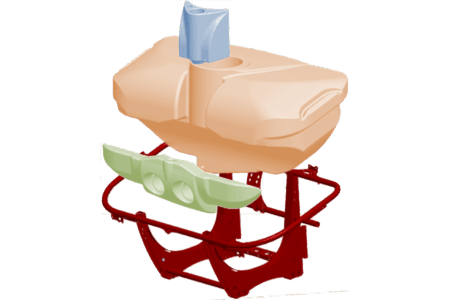

L'assemblage astucieux des trois cuves du PF, offre non seulement un gabarit compact à l'utilisation, mais centralise le remplissage et le rend accessible sur l'avant de l'appareil. En version ravitaillement (PF Select), la cuve principale et la cuve de rinçage peuvent être additionées pour atteindre un volume disponible de 1350 litres ou 1850 litres. Le pulvérisateur intègre également deux coffres de rangement sur l'avant. Volumes réels de la cuve principale : 1160 ou 1660 litres. Volume de la cuve de rinçage : 190 litres. Volume de la cuve lave mains : 16 litres.

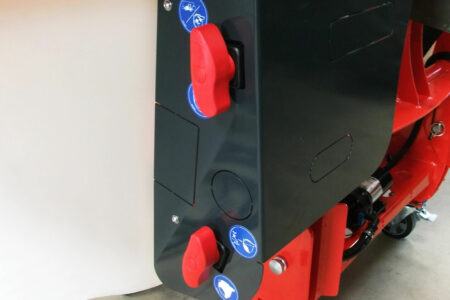

Avec la mise en œuvre manuelle MANUSET, contrôlez parfaitement la préparation de la bouillie. Les commandes sont centralisées sur le coté gauche de l'appareil et l'utilisation est intuitive. De série avec les pompes PM 75 ou PM 125, le PF est équipé d'un raccord d'aspiration extérieur pour un remplissage autonome.

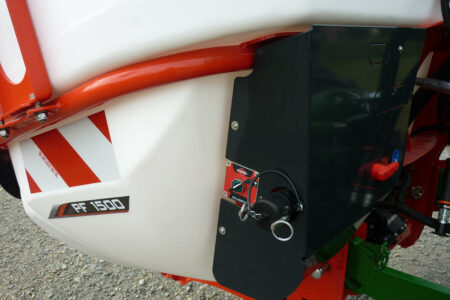

Avec la mise en œuvre DILUSET, les 2 vannes de commandes principales se trouvent motorisées, ainsi les fonctions principales du PF sont pilotées directement depuis la cabine : gestion de l'agitation et du rinçage. Une double commande au niveau de la mise en oeuvre permet de piloter la vanne d'aspiration.

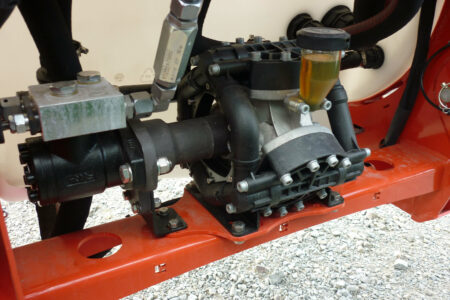

De série, une pompe à entraînement électrique (22l/min) garantit une bonne agitation de la bouillie et le rinçage de la cuve principale en fin de traitement. Deux autres modèles de pompe à entraînement hydraulique sont également disponibles et permettent de porter le débit à 75 ou 125 l/min. Le pulvérisateur peut alors être rempli de façon autonome et accouplé à un kit autonome de pulvérisation.

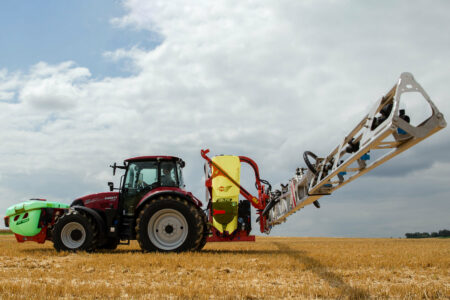

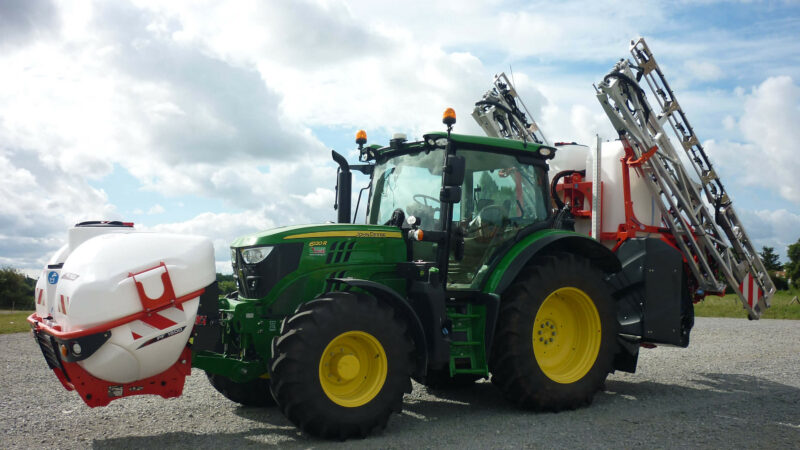

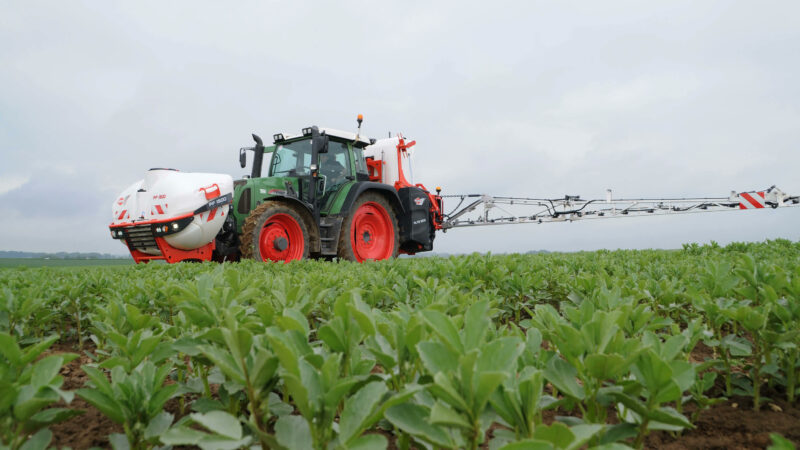

L'ensemble pulvérisateur avant PF et arrière DELTIS 2 ou ALTIS 2 offre plusieurs stratégies : un seul volume total ou 2 capacités pour 2 produits différents. Le PF peut simplement aussi être utilisé comme ravitailleur d'eau claire ou d'azote liquide dans sa version Select. La liaison entre les 2 appareils est assurée par un seul tuyau permettant à la fois le remplissage, les transferts de bouillie et la vidange des reliquats de rinçage. Grâce aux raccords CAM LOCK, l'accrochage/décrochage est rapide, et le tuyau peut rester sur le tracteur une fois déttelé.
Le remplissage de la cuve principale peut s'effectuer de plusieurs manières :

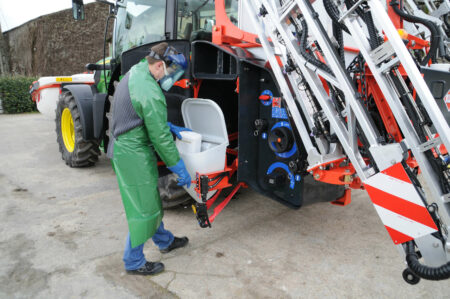

- Remplissage par le pulvérisateur arrière, ainsi l'utilisateur peut bénéficier de la programmation du volume de remplissage ainsi que de l'incorporateur pour préparer sa bouillie et directement la transférer vers l'avant.
- Remplissage autonome par la pompe du PF, avec utilisation du tamis d'incorporation pour préparation de la bouillie.

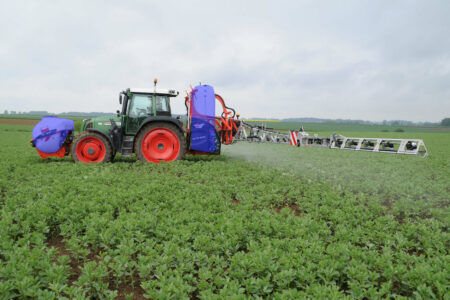

Lors de la pulvérisation aucun boitier supplémentaire n'est nécessaire pour la gestion des cuves, une simple pression sur le logo PF du terminal du pulvérisateur arrière et la pompe alterne automatiquement de l'aspiration dans la cuve arrière à l'aspiration dans la cuve avant. L'utilisateur gère ainsi très facilement la vidange de son ensemble avant/arrière et module l'équilibre sur son tracteur comme il le souhaite.

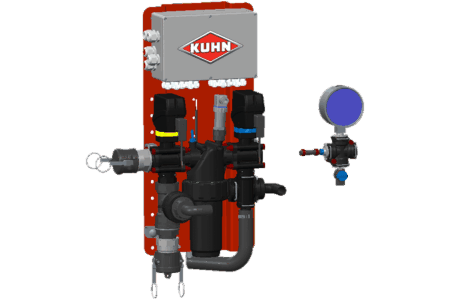

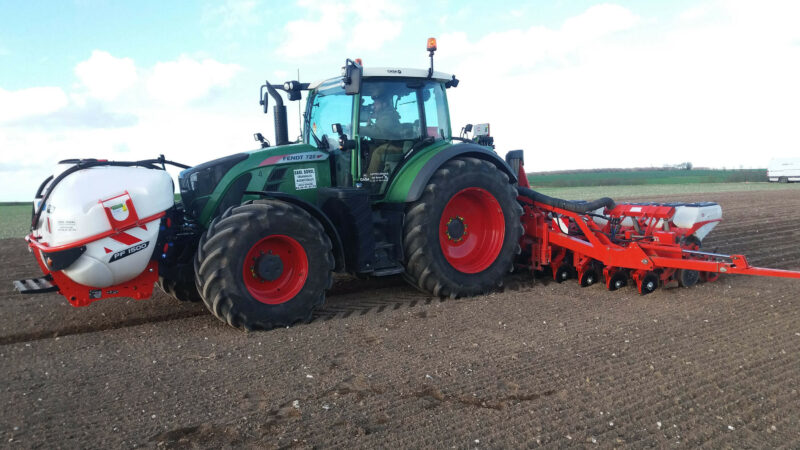

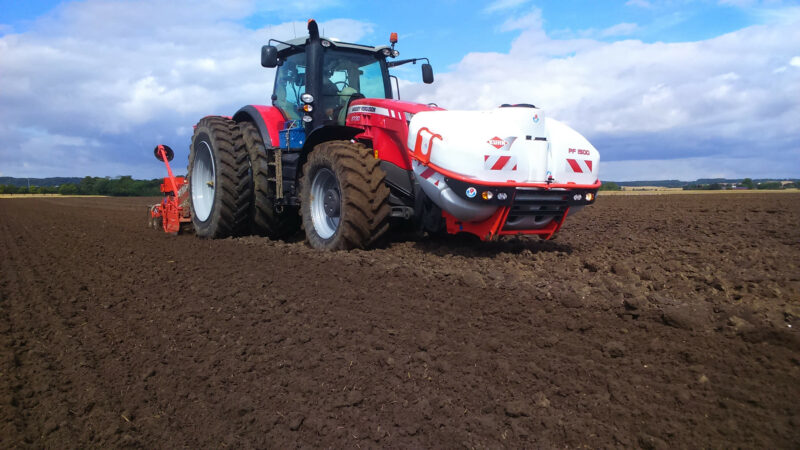

Les pulvérisateurs PF équipés d'une pompe PM sont prédisposés à recevoir un kit autonome de série. Celui-ci vient se positionner sur un outil arrière (semoir, bineuse …) Le temps de passage de la combinaison PF - Pulvérisateur à la combinaison PF - outil est réduit grâce aux raccords rapides CAM LOCK.

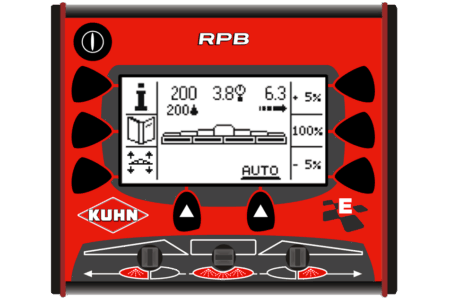

Le boîtier RPB adapte automatiquement la pulvérisation en fonction de la vitesse du tracteur : confort et précision optimaux. Ils affichent en permanence le débit (l/ha), la vitesse et la pression de travail. Grâce à leur compacité et au faisceau Buscan, l'installation est très simple en cabine.

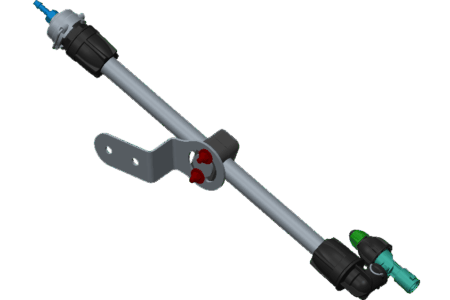

Pour de l'application localisée, 2 éléments de diffusion sont disponibles : un modèle pour une application pulvérisation et un modèle pour une application fertilisation. Ces modules de diffusion sont à adapter directement sur l'élément de semoir.
Équipement
De nombreux équipements optionnels sont disponibles, ils permettent d'apporter du confort à l'utilisation ou de s'adapter à chaque besoin.

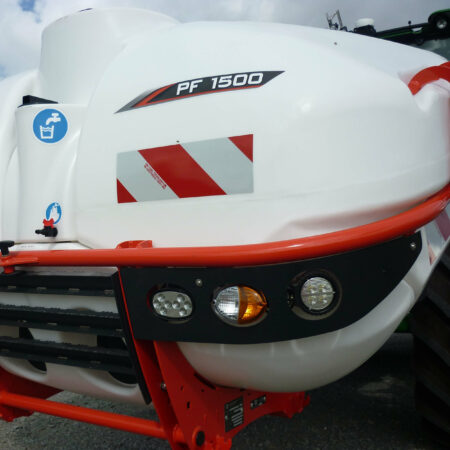

Afin de permettre des interventions aux moments où les conditions sont optimales (température basse, hygrométrie élevée), le pulvérisateur PF peut être équipé de 4 phares garantissant une excellente visibilité sur l'avant.

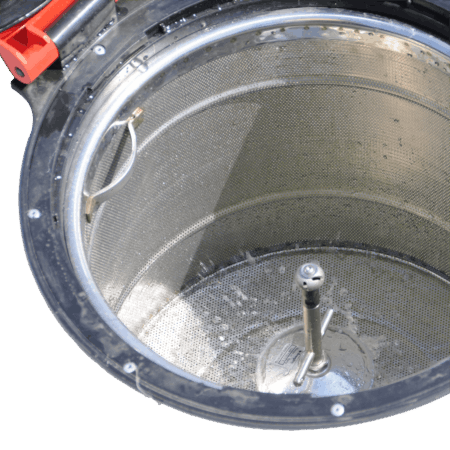

Pour l'incorporation de la matière active dans le pulvérisateur PF, le tamis d'incorporation directement intégré dans le trou d'homme, facilitera l'intégration des liquides, des poudres, ainsi que le rinçage des bidons.

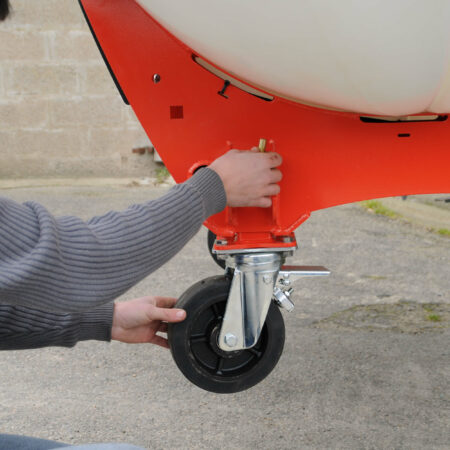

Pour déplacer le PF une fois dételé, quatre roulettes pivotantes sont installées sous le PF, ainsi il peut être manoeuvré sans effort.

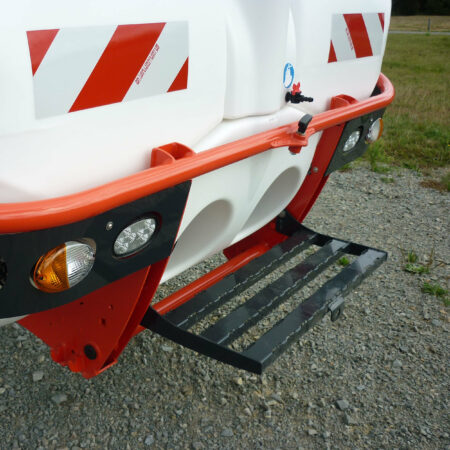

Pour accéder au trou d'homme de la cuve principale, un marche pied escamotable peut être installé sur l'avant du PF (de série avec la cuve 1500 litres).

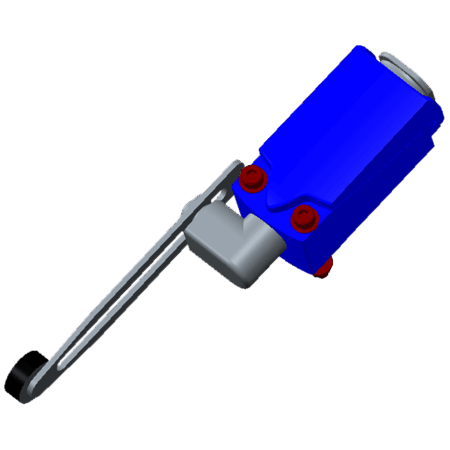

Capteur mécanique à installer sur le relevage du tracteur ou élément de semoir, il coupe automatiquement la pulvérisation lors du relevage de semoir.

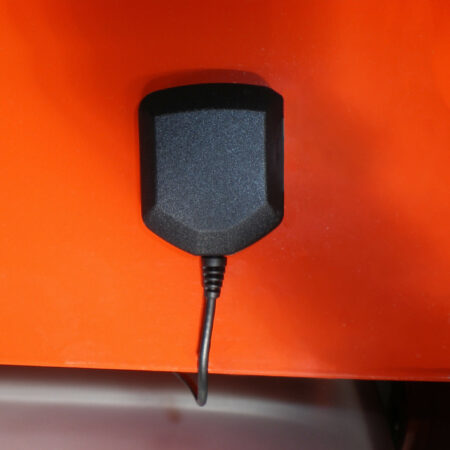

Le pulvérisateur peut ainsi être déplacé facilement d'un tracteur à l'autre, le montage d'un capteur sur la roue n'est plus nécessaire. L'antenne GPS envoie l'information réelle de vitesse ainsi même en cas de patinage le pulvérisateur délivre la bonne dose.
Spécification
| PF | PF 1000 _[old] | KIT AUTONOME | |
|---|---|---|---|
| Capacité de cuve (L) | 1000 / 1500 | 1000 / 1500 | |
| Matériau cuve | Polyéthylène | Polyéthylène | |
| Capacité réelle de la cuve (L) | 1160 / 1660 | 1160 / 1660 | |
| Capacité de la cuve de rinçage (L) | 190 | 190 | |
| Pompes | 12v ou pistons membranes PM75 - PM125 avec entraînement hydraulique | 12V ou Pistons membranes PM75 / 125 - entrainement hydraulique | |
| Débit des pompes (L/min) | 22 - 75 - 125 | 22 - 75 ou 125 | |
| Pression maxi (bar) | 2.5 bars avec 12v - 7 bars avec PM | 2,5 bars avec 12V - 7 bars avec PM | |
| Filtration | Double : remplissage et aspiration | Double : remplissage et aspiration | |
| Largeur hors tout (m) | 2,41 | 2,41 | 0,40 |
| Hauteur au transport (m) | 1,25 (1000l) - 1,51 (1500l) | 1,25 (1000l) - 1,51 (1500l) | 0,70 |
| Poids à vide indicatif (kg) | 330 (1000 L.) - 400 (1500 L.) | 330 (1000l) - 400 (1500l) | 40 |
| Incorporateur | Tamis d'incorporation en équipement facultatif | ||
| Boitier | RPB | ||
| Type de régulation | DPAE | ||
| Type de distribution | Vanne motorisée | ||
| Manomètre | De série - à graduation élargie, branchement sur le distributeur | ||
| Filtration | Unique - pulvérisation | ||
| Distribution | 1 sortie standard (Ø 25 mm) - de 2 à 24 sorties (Ø 8 mm) | ||
| Diffusion | Diffuseur pulvérisation ou fertilisation en équipement facultatif | ||
| Transfert | Tuyaux de transfert 10 m aller + 10 m retour |
