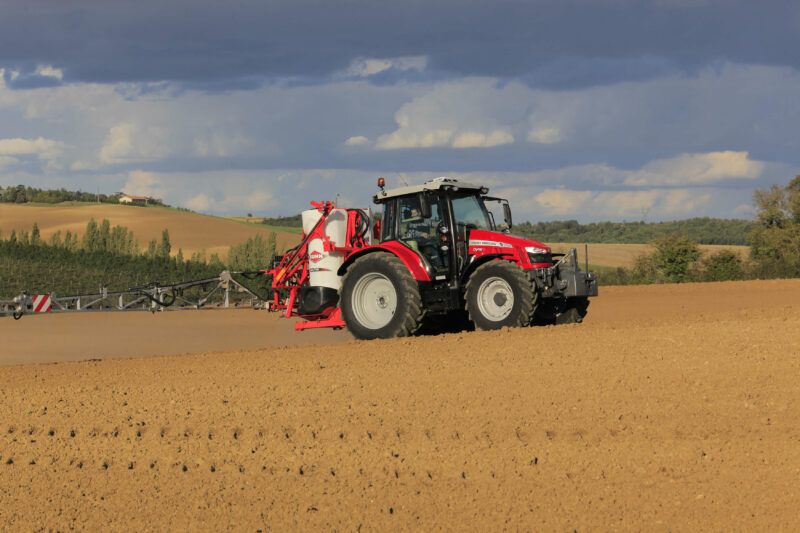

La gamme DELTIS 2 représente le milieu de gamme des pulvérisateurs portés KUHN. Avec une cuve de 1000, 1300 et 1500L, Le pulvérisateur DELTIS 2 est parfaitement adapté aux exploitations de type polyculture élevage. 5 modèles de rampes avec des largeurs de 15 à 24m sont disponibles, permettant ainsi de répondre à tous les besoins.
Un pulvérisateur adapté à vos besoins, qui bénéficie d'une conception simple, efficace et offre une grande ergonomie d'utilisation. La mise en œuvre accompagnée de l'incorporateur breveté OPTIFILLER assure une haute sécurité à l'utilisateur sans négliger la performance. La rampe Aluminium soutenue par le parallélogramme suspendu OPTILIFT vous garantira une qualité et une fiabilité à toute épreuve.
Les pulvérisateurs DELTIS 2 sont avant tout simples, rapides à prendre en main et fiables : attelage facile et rapide, mise en oeuvre simple et sereine, des solutions de régulations électroniques simples et intuitives.
Légèreté, suspension au transport, suspension 3D ... les pulvérisateurs DELTIS 2 sont conçus pour qu'à chaque moment de la pulvérisation, l'équilibre soit présent, pour un rendement élevé en toute fiabilité.

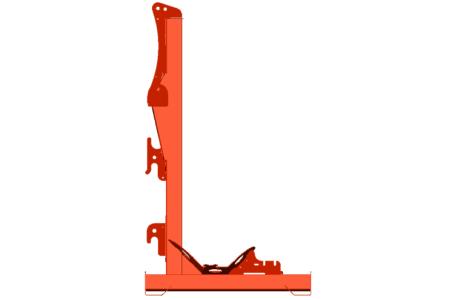

Vous ne pouvez pas toujours utiliser votre plus gros tracteur pour pulvériser, c'est pourquoi, la conception du châssis ainsi que le parallélogramme "OPTILIFT" offre à la fois un poids à vide parmi les plus faible du marché et une position très avancée du centre de gravité. L'attelage du pulvérisateur intégré au gabarit de l'appareil garde le pulvérisateur près du tracteur et permet un report de charge maximale sur le tracteur.

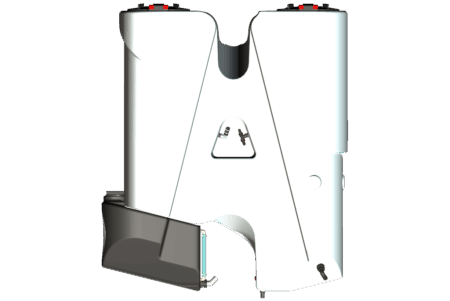

La forme spécifique de la cuve principale facilite sa vidange même en fort dévers : le puisard profond et la double pente limite ainsi les volumes résiduels. La position de la cuve de rinçage à l'opposé du puisard garde l'équilibre de l'ensemble tout au long de la pulvérisation. Volumes de cuves : 1000 - 1300 - 1500 litres. Volumes réels de la cuve : 1130 - 1405 - 1620 litres. Volume de la cuve de rinçage : 170 litres.

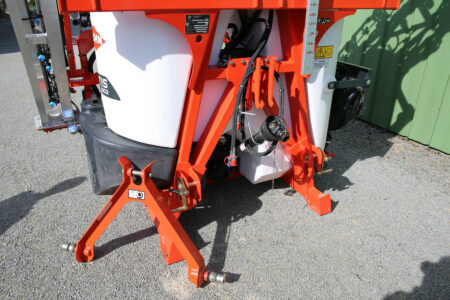

De série sur le pulvérisateur DELTIS 2, l'attelage automatique EASY-HITCH, permet un attelage rapide, confortable et sécurisé. La pompe est positionnée sur l'arrière du pulvérisateur, cela permet un accès aisé pour l'entretien mais surtout de bénéficier d'une transmission longue pour faciliter l'attelage. L'opérateur peut garder un espace suffisamment grand pour brancher ses connections avant de reculer et verrouiller le pulvérisateur. Le verrouillage du triangle sur le pulvérisateur est automatique et sécurisé, ainsi aucun risque de décrochage au travail.

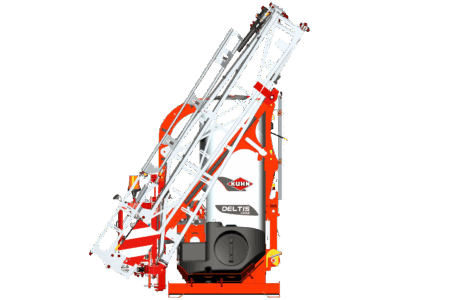

L'OPTILIFT est la clé de voute des pulvérisateurs DELTIS 2. Aujourd'hui, nombreux sont les constructeurs de pulvérisateurs traînés et automoteurs qui ont évolué des systêmes de relevage par mât coulissant aux systèmes de relevage par parallélogramme. C'est donc tout naturellement que les pulvérisateurs DELTIS 2 ont suivi cette évolution en proposant le parallélogramme OPTILIFT, indispensable à la performance des pulvérisateurs. Le parallélogramme OPTILIFT n'est pas une simple solution de relevage de rampe, mais associé à ses supports de rampe et à sa boule d'azote, il permet une protection complète de la rampe au transport et aux champs avec une excellente souplesse.

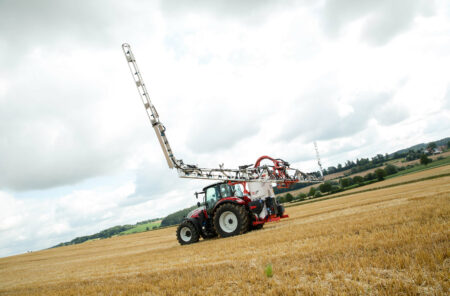

Avec ses 2,5m de hauteur de travail (attelé au tracteur), le parallélogramme OPTILIFT permet de lever fortement la rampe pour travailler dans les cultures hautes. Comparé aux nombreux modèles à mât coulissant disponibles sur le marché, c'est souvent 50 à 80 cm supplémentaire disponibles en hauteur de travail.

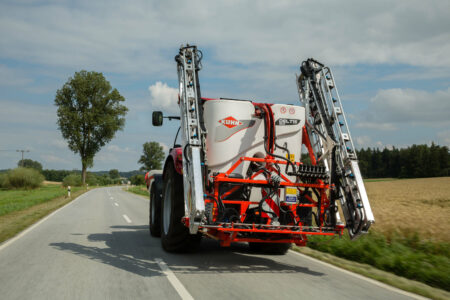

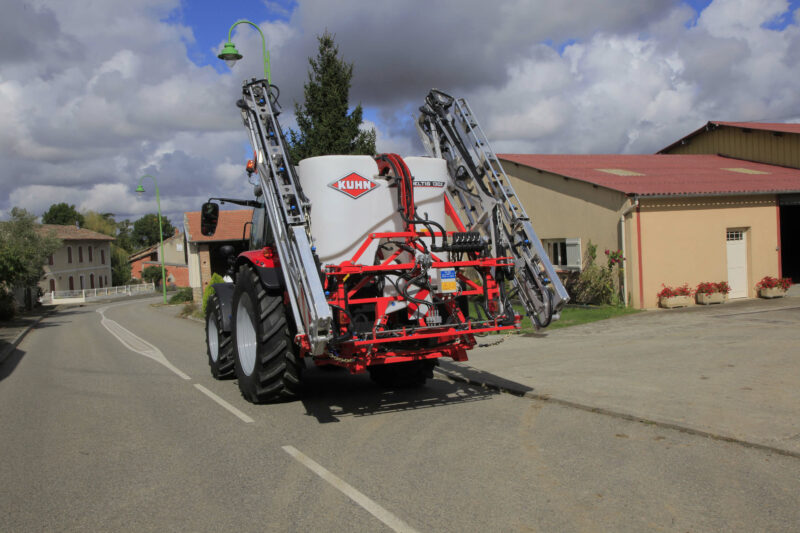

Lorsqu'elle est en position transport, la rampe n'est pas bloquée, mais libre de mouvement et est suspendue directement par le parallélogramme OPTILIFT. Toutes les irrégularités de la route sont ainsi absorbées et la rampe est protégée.

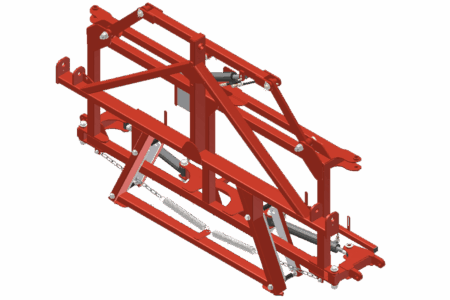

Spécialement conçue pour les rampes RHPM, MTS2 et MTA3, la suspension de rampe TRAPEZIA est parfaitement adaptée au pulvérisateur DELTIS 2. La suspension TRAPEZIA permet un suivi par deux biellettes qui maintiennent la rampe, ainsi que deux ressorts qui assurent un suivi naturel de la rampe au dévers. La correction de dévers est mécanique et automatique. Un correcteur de dévers hydraulique est disponible pour les cas les plus particuliers. Principales caractéristiques :

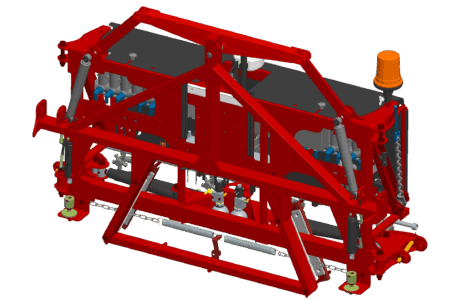

La suspension EQUILIBRA pendulo-biellettes assure à votre rampe un amortissement dans les trois dimensions. Surpassez les bosses présentes sur les passages du pulvérisateur, l’EQUILIBRA vous permet de garder une rampe parfaitement parallèle au sol. Finis les heurts avec le sol ou la culture, ou la rampe qui s’envole et favorise la dérive !
En terrain instable, le couple pendule/biellettes offre une liberté de mouvement de manière à conserver une rampe bien stable. 2 amortisseurs viennent également amortir et limiter les mouvements verticaux afin de maintenir la rampe parfaitement plane surtout dans les virages et même à forte vitesse.
Conçue pour travailler dans des conditions intensives, la suspension EQUILIBRA intègre de série un anti-fouettement indépendant droite/gauche, protégeant la rampe dans les virages ainsi que des accélérations/freinages.
Suspension 3D EQUILIBRA : pour des conditions intensives !

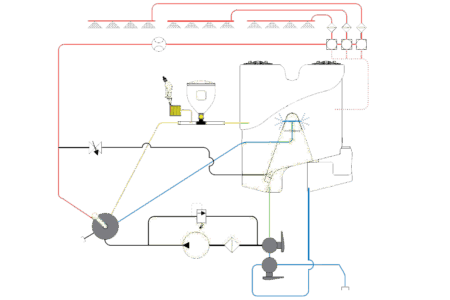

La mise en oeuvre de votre pulvérisateur est une étape clé de la pulvérisation. Avec trois vannes principales, le nombre total de manipulations du remplissage jusqu’au rinçage est considérablement réduit, tout comme le risque d’erreur. Avec un circuit simple, vous maîtrisez parfaitement toutes les actions que vous effectuez avec votre pulvérisateur. Avec le pulvérisateur DELTIS 2, imaginez déjà ce que vous faîtes, avant même de toucher une vanne ! Même après une longue période sans utiliser le pulvérisateur la reprise en main est facile.
Une mise en oeuvre simple, c’est aussi un circuit plus court pour des volumes morts réduits, afin de vous faciliter les étapes de rinçage. En fin de chantier, vous avez l’assurance de rincer toutes les parties du pulvérisateur !

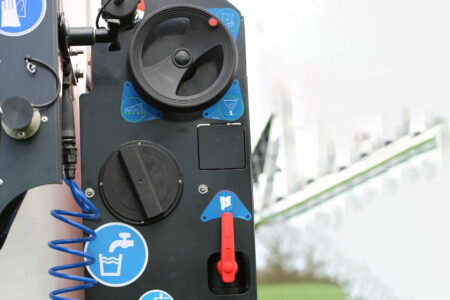

Avec la mise en œuvre manuelle MANUSET, vous contrôlez parfaitement vos préparations de produits. Avec seulement 2 vannes manuelles principales, vous pilotez toutes les fonctions du pulvérisateur depuis le poste de mise en oeuvre. Avec les volants multifonctions 360°, vous réduisez jusqu’à 50% de manipulations, pulvériser devient plus simple. Avec une prise en main ergonomique, vous actionnez les vannes facilement pour une mise en oeuvre sereine.
Pendant le rinçage, un tour de 360° avec le volant de refoulement assure d'envoyer l'eau aspirée par la pompe dans tous les circuits du pulvérisateur. La jauge de cuve de rinçage présente au poste de mise en oeuvre permet de séquencer encore plus facilement les rinçages.

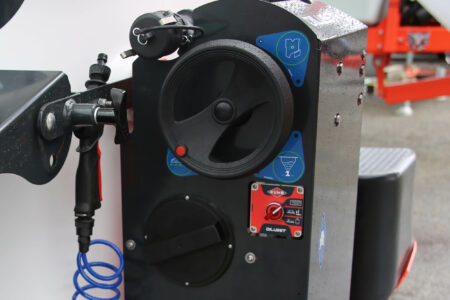

Rinçez votre pulvérisateur ou uniquement la rampe depuis la cabine. Le remplissage par pompage est programmable et s'arrête automatiquement à la consigne. De plus, une double commande permet de garder la main sur toutes les fonctions depuis le poste de mise en œuvre. Au moment du rinçage, et sans descendre de la cabine du tracteur, il suffit de cliquer sur le terminal pour aspirer de l'eau claire. Envoyez-la ensuite où vous souhaitez : aux gyrolaveurs pour rincer la cuve, ou directement à la rampe pour rincer les canalisations de rampe, sans diluer la bouillie en cuve. Enfin, l'affichage du volume réel en cuve est disponible tout au long du chantier de pulvérisation sur le terminal en cabine. La gestion des fonds de cuve est alors d'autant plus facile. Disponible avec les terminaux REB3 / VISIOREB / ISOBUS.

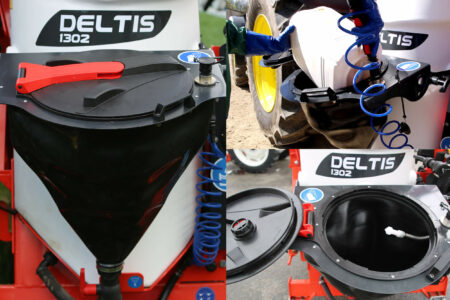

Constitué d'une matière à la fois durable et résistante aux produits phytosanitaires, c'est le premier incorporateur flexible intégré à un pulvérisateur. Cet incorporateur breveté par KUHN permet d'atteindre un volume de 42 litres lorsqu'il est déplié et d'être complètement intégré au gabarit lorsqu'il est replié.
De nombreux équipements optionnels sont disponibles, ils permettent d'apporter du confort à l'utilisation ou de s'adapter à chaque besoin.

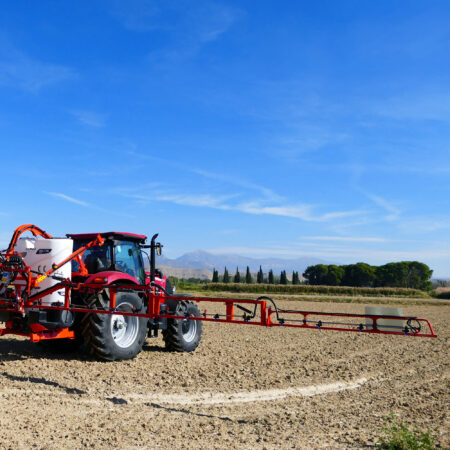

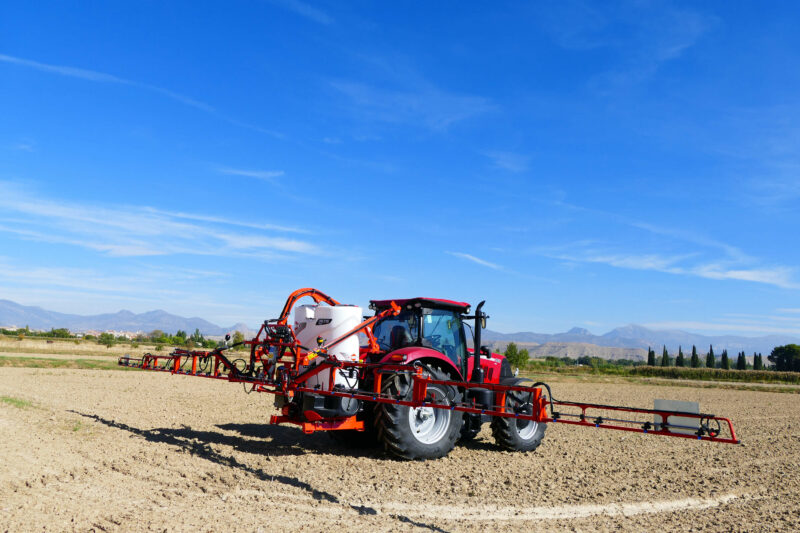

Cette rampe de conception robuste et pourvue de la suspension TRAPEZA est prévue pour durer. Disponible en largeur de 14, 15, 16 et 18 mètres, elle offre les mêmes avantages que les modèles de grande largeur :

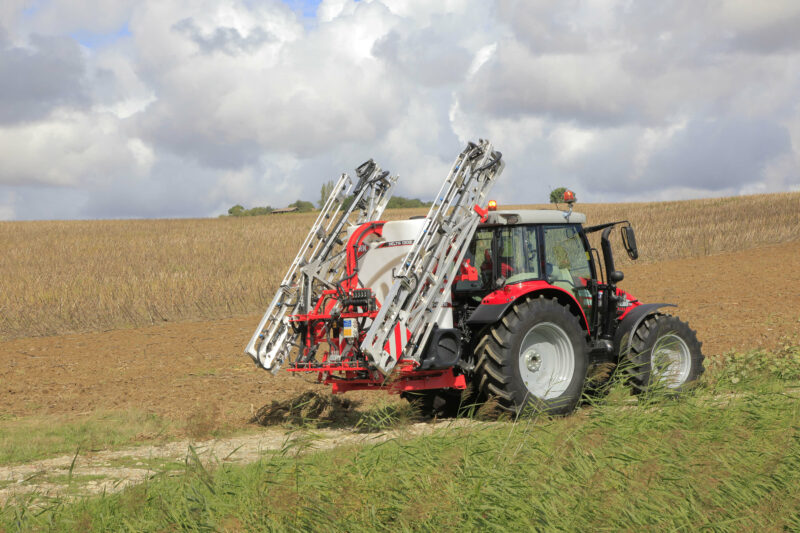

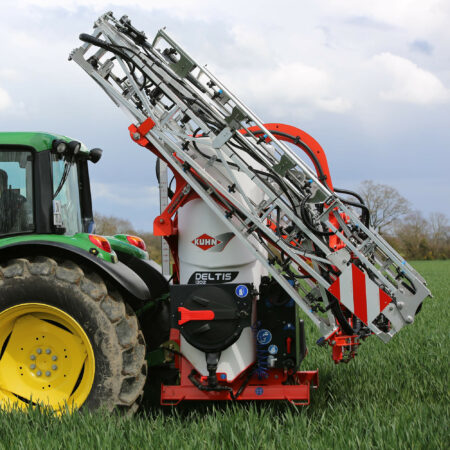

Avec les rampes MTA3 et MEA3, KUHN propose un repliage ni latérale, ni verticale, mais diagonale. Le but est de limiter le nombre d'articulations tout en conservant la compacité. Le porte à faux arrière reste parfaitement maîtrisé. De série ces rampes possèdent :

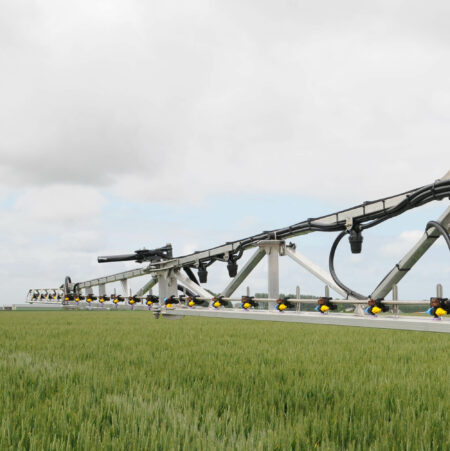

Les rampes MTA2 et MEA2 se caractérisent par une structure simple et éprouvée, la cinématique avec une seule articulation permet un dépliage rapide. De série ces rampes possèdent :

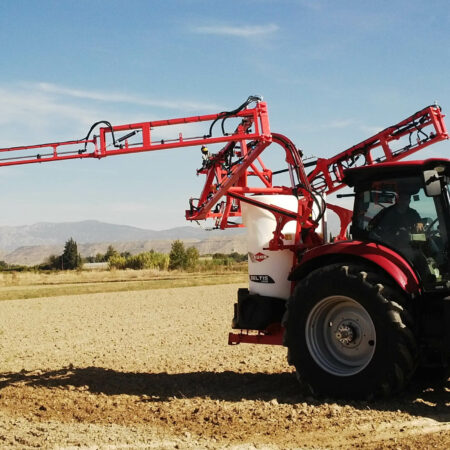

De nombreuses cinématiques de dépliages sont possibles avec les différentes rampes du pulvérisateur DELTIS 2. La rampe se déplie par sélection des fonctions voulues sur le terminal de pulvérisation et ensuite par l'action du distributeur tracteur. En équipement facultatif, un boitier CH10 permet de piloter chaque fonction indépendamment. Le pulvérisateur utilise alors le pompage continu du tracteur.
KUHN propose sur le pulvérisateur DELTIS 2 plusieurs circulations :
Les boitiers RPB et REB3 adaptent automatiquement la pulvérisation en fonction de la vitesse du tracteur : confort et précision optimaux. Ils affichent en permanence le débit (l/ha), la vitesse et la pression de travail. Grâce à leur compacité et au faisceau Buscan, l'installation est très simple en cabine. Le boitier REB3 est lui évolutif avec la coupure de tronçons par GPS.
La coupure de tronçons automatique devient un standard, autant pour la précision d'application que pour votre confort. Conçu autour de la fonction GPS Section Control avec un écran tactile de 7 pouces, le boitier de régulation VISIOREB est parfaitement adapté à la pulvérisation. Préparer, pulvériser, rincer, le terminal VISIOREB facilite toutes les étapes de la pulvérisation.
L'application ISOBUS de pulvérisation permet de contrôler le pulvérisateur depuis le terminal ISOBUS en cabine, comme les terminaux CCI 800 ou 1200. Sur l'écran de travail, toutes les informations importantes pour une pulvérisation de précision sont affichées et ajustables en fonction des préférences. Un auxiliaire ISOCLICK permet de garder le contrôle des fonctions de travail à haute vitesse.

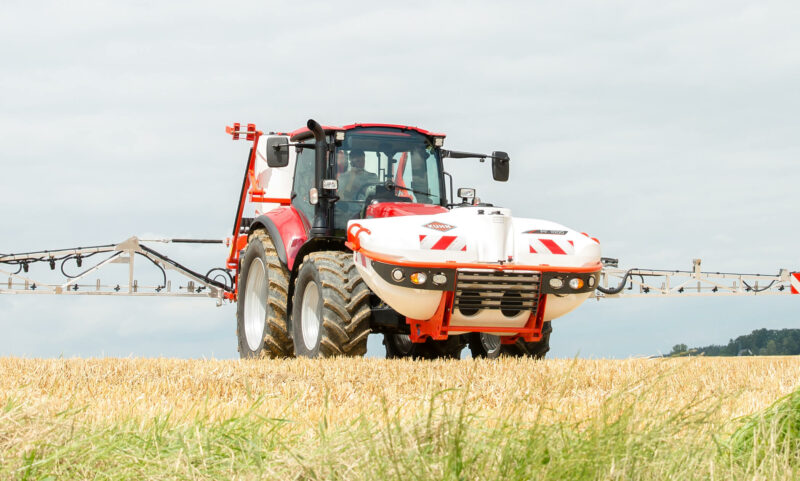

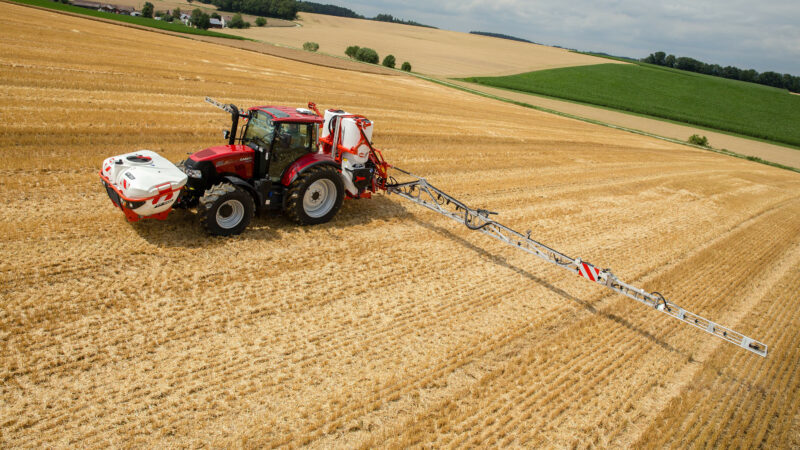

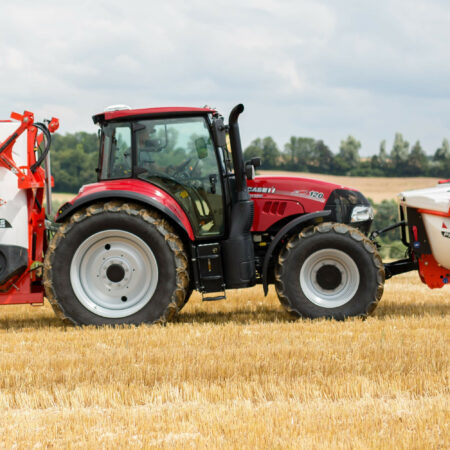

Pour embarquer jusqu’à 3000 litres de capacité sur un voyage, cette solution permet de combiner le pulvérisateur DELTIS 2 au PF. Un seul tuyau relie les deux appareils et le transfert de bouillie du PF peut se faire directement depuis la cabine.
Quelle que soit la topologie des parcelles, BOOM ASSIST va toujours conserver la rampe à la bonne position, en agissant sur la hauteur, le dévers (SLANT) ou les géométries variables (TOTAL). Une rampe à la hauteur idéale optimise la répartition de la pulvérisation et surtout réduit les pertes par dérive et évaporation.
DELTIS 2 MTS2 | DELTIS 2 MTA2 | DELTIS 2 MTA3 | DELTIS 2 MEA3 | |
---|---|---|---|---|
Largeur des rampes (m) | 15 / 16 / 18 | 15 / 16 / 18 / 20 / 21 / 24 | 20 / 21 | 20 / 21 / 24 HD |
Suspension de rampe | TRAPEZIA | TRAPEZIA | TRAPEZIA | EQUILIBRA |
Nombres de bras | 2 | 2 | 3 | 3 |
Matériau rampe | Acier | Aluminium | Aluminium | Aluminium |
Capacité de cuve (L) | 1000 / 1300 / 1500 | 1000 / 1300 / 1500 | 1000 / 1300 / 1500 | 1000 / 1300 / 1500 |
Matériau cuve | Polyéthylène | Polyéthylène | Polyéthylène | Polyéthylène |
Capacité réelle de la cuve (L) | 1130 / 1405 / 1620 | 1130 / 1405 / 1620 | 1130 / 1405 / 1620 | 1130 / 1405 / 1620 |
Capacité de la cuve de rinçage (L) | 170 | 170 | 170 | 170 |
Coffre de rangement | Coffre latéral | Coffre latéral | Coffre latéral | Coffre latéral |
Pompes | Pistons membranes PM120 / 170 / 200 | Pistons membranes PM120 / 170 / 200 | Pistons membranes PM120 / 170 / 200 | Pistons membranes PM120 / 170 / 200 |
Débit des pompes (L/min) | 120 / 170 / 200 | 120 / 170 / 200 | 120 / 170 / 200 | 120 / 170 / 200 |
Pression maxi (bar) | 7 | 7 | 7 | 7 |
Filtration | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation |
Largeur hors tout (m) | 2,55 | 2,55 | 2,55 | 2,60 |
Hauteur au transport (m) | 3,20 (15 m) | 3,50 (21 m) | 3,35 (21 m) | 3,65 (24 m) |
Poids à vide indicatif (kg) | 1055 (15 m) | 1050 (21 m) | 1100 (21 m) | 1280 (24 m) |
