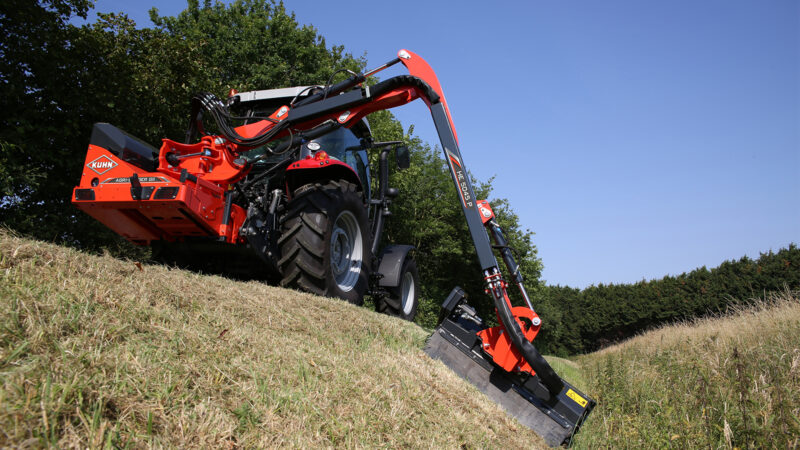

Faucheuses débroussailleuses à sécurité pivot AGRI-LONGER GII
Pour un usage jusqu'à 250 h/an, KUHN a développé les modèles de faucheuses débroussailleuses AGRI-LONGER GII à sécurité pivot avec une portée horizontale de 5 m et une puissance disponible du circuit rotor de 45 ch.
Les AGRI-LONGER GII à sécurité pivot sont destinées à un usage individuel agricole ou encore pour de petites et moyennes collectivités, mais également en usage collectif dans le cadre de petites CUMA.
Ces modèles sont dotés d’une puissance de 45 ch / 33 kW au circuit rotor afin d'assurer une polyvalence des chantiers.
Cette gamme reçoit de base une sécurité sur pivot offrant aussi la possibilité d’effectuer un balayage par l’arrière de 116°.
Son bras droit est proposé avec une portée horizontale de 5 m pour effectuer des chantiers de fauchage dans les chemins les plus étroits.
Le spectre d’utilisation des modèles de la gamme AGRI-LONGER GII à sécurité pivot atteint aisément les 250 heures par an.
Vos avantages
Vous avez la possibilité de piloter la machine via la commande basse pression HE assurant une conduite plus fine et plus souple de la machine ou la commande par téléflexibles permettant une approche plus économique de l’investissement.
Possibilité de travailler soit avec un groupe de fauche à entraînement par 2 courroies trapézoïdales crantées (modèles TC) pour plus de compacité dans les fonds de fossé, soit avec un entraînement direct (modèles TD) pour plus de simplicité.
Le bras en mode transport s’inscrit dans une largeur inférieure à celle du gabarit routier.
Vous circulez ainsi sans risque !
En mode fauchage ou débroussaillage, lors d’un obstacle, le bras s’escamote automatiquement vers l’arrière. Cette sécurité sur le bras préserve l’ensemble de la structure de la machine.
En mode « balayage arrière », vous contournez les obstacles avec un angle de 116° . Les haies et talus en chemin non débouchant ne sont plus un problème.
En mode « chemin étroit », la position du bras sur le bâti rend le travail possible (y compris derrière la roue du tracteur) et ce sans avoir l’articulation flèche-balancier qui rentre dans le plan de taille.
Avec des portées horizontales de 4,90 à 6 m et une portée verticale allant jusqu'à 7,15 m, les AGRI-LONGER GII à sécurité pivot permettent d'accéder aux chantiers les plus variés.
Le vérin de balancier en position supérieure permet le débroussaillage par-dessus les clôtures ou les haies sans risque d’accrochage.
Le bâti et la flèche sont en structure reconstituée THLE (Très Haute Limite Elastique) à l’image des machines professionnelles. Le dimensionnement mécanique est plus important tolérant ainsi des efforts plus conséquents.
La tête de coupe de 1,20 m reçoit un rotor universel équipé de 48 couteaux Y en entraînement direct et 60 couteaux Y avec l’entraînement par courroies. Le rotor est réversible avec la possibilité de le retourner afin d’optimiser l’usure des couteaux mais également celle des oreilles.
Protection intégrale avec carénage complet des composants hydrauliques de la machine.
Le refroidisseur surdimensionné de série avec ses 12 kW apporte une puissance constante au groupe de fauche. Cette gamme est recommandée pour une utilisation allant jusqu’à 250 heures / an.
Le pivot de balayage à 116° permet d’accéder à des chantiers difficiles d’accès. Il est également la sécurité du bras lors de la rencontre d'un obstacle.
Le bâti est plus compact pour moins de porte-à-faux à l’arrière du tracteur. Le pan inférieur est incliné permettant ainsi un franchissement d’obstacles plus aisé (fossé...).
L'attelage est semi-automatique pour plus de sécurité et de confort lors de la mise en œuvre de la machine. L'AGRI-LONGER GII à pivot est livrée de série avec une barre d'attelage et deux stabilisateurs à cardans. En option, de nombreux autres dispositifs d'attelage sont disponibles.
Équipement
Composé d’oreilles d’attelage avec stabilisateurs à rotules, ce dispositif se fixe sur l’échelle d’attelage. En écartant les points d’ancrage des deux stabilisateurs, cette solution offre une bonne stabilité tracteur/machine.
Le cadre s’appuie sur le principe du « trapèze d’attelage ». Il est composé de 2 stabilisateurs à rotules qui sont positionnés sur un profilé horizontal faisant office de barre de rigidification. Ecartant de manière plus importante les points d’ancrage des 2 stabilisateurs au niveau de l’échelle d’attelage du 3ème point, la rigidité donc la stabilité de l’ensemble est meilleure pour les machines à portée importante.
Le rotor FAST-FIT offre un gain de temps et un confort de travail lors du changement des couteaux. C'est 100% sécurité : pas d'ouverture sur la manille ou le couteau, donc pas de fragilisation des pièces. Le rotor FAST-FIT conserve les avantages d'un rotor réversible pour optimiser l'usure des oreilles
Le sécateur se compose d’une barre de coupe de 2,20 m pour les bois de section de 10 cm de diamètre. Avec des mouvements alternatifs lents, il effectue le travail de taille sans projection.
Disponible avec 3 lames, le lamier autorise la coupe de bois jusqu’à 18 cm de diamètre. Ce lamier peut recevoir également des plateaux à couteaux renforcés pour les travaux d’entretien. D’une puissance de 29 ch, la transmission du lamier est assurée par 3 courroies Kevlar. Le régime de rotation des lames est de 2000 min-1. Selon les chantiers l’avancement sera de 4 à 5 km/h.
Pour tous les utilisateurs qui souhaitent maximiser la stabilité du tracteur tout en le libérant rapidement pour d’autres travaux, le STABI-LINK est la solution idéale.
Là où les autres châssis nécessitent des modifications importantes de l’attelage du tracteur pour une bonne stabilité, le STABI-LINK se monte et se démonte rapidement sans contrainte.
Spécification
| 5045 P TD | 5045 P TC | |
|---|---|---|
| Portée horizontale (m) | 4.90 | 5.00 |
| Puissance disponible du circuit rotor à 540 min-1 (kW / ch) | 33 / 45 | 33 / 45 |
| Préconisation d'utilisation | jusqu'à 250 h/an | jusqu'à 250 h/an |
| Poids à vide minimum du tracteur recommandé (tonnes) | 3.5 | 3.5 |
| Puissance tracteur recommandée (kW / ch) | 51 / 70 | 51 / 70 |
| Sécurité d'effacement du bras | Sécurité hydraulique sur pivot avec balayage 116° | Sécurité hydraulique sur pivot avec balayage 116° |
| Cinématique | Compas | Compas |
| Bras | Bras droit | Bras droit |
| Catégorie d'attelage | 3 points cat. 2 et 3 | 3 points cat. 2 et 3 |
| Type d'attelage | Barre d'attelage semi-automatique + 2 stabilisateurs à cardan | Barre d'attelage semi-automatique + 2 stabilisateurs à cardan |
| Structure | Flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm | Flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm |
| Carénage de protection de tous les composants | Série | Série |
| Pare-chocs avec éclairage | Série | Série |
| Hauteur de transport (m) avec garde-au-sol de 50 cm | 3.43 | 3.43 |
| Poids de la machine (kg) | 1 300 | 1 420 |
| Pare-chocs équipé de feux à leds protégés avec détection de panne | Série | Série |
| 5045 P TD | 5045 P TC | |
|---|---|---|
| Capacité du réservoir d'huile (l) | 70 | 70 |
| Refroidisseur aéroréfrigérant avec puissance de 12 kW | Série | Série |
| Circuit du rotor | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium - Débit/pression : 90 litres à 215 bars 45 ch - Filtre à l’aspiration | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium - Débit/pression : 90 litres à 215 bars 45 ch - Filtre à l’aspiration |
| Circuit mouvement | Circuit ouvert - Pompe à engrenages - Corps en aluminiumDébit/pression : 22 litres à 200 bars | Circuit ouvert - Pompe à engrenages - Corps en aluminiumDébit/pression : 22 litres à 200 bars |
| 5045 P TD | 5045 P TC | |
|---|---|---|
| Commande pivot, bras et tête | Commande téléflexibles ou monolevier basse pression électrique (bras en basse pression + pivot et tête en électrique) | Commande téléflexibles ou monolevier basse pression électrique (bras en basse pression + pivot et tête en électrique) |
| Double sens de rotation du rotor ("herbe" et "bois") | Commande téléflexible | Commande téléflexible |
| Tête flottante | Commande électrique | Commande électrique |
| Suspension oléopneumatique du bras | Commande électrique | Commande électrique |
| 5045 P TD | 5045 P TC | |
|---|---|---|
| Transmission | Transmission directe (moteur monté en bout de rotor) | Transmission par 2 courroies trapézoïdales crantées |
| Largeur utile de coupe (m) | 1.20 | 1.20 |
| Vitesse de rotation du rotor (min-1) | 3 200 | 2 970 |
| Rotor | Rotor universel (tube Ø 89 mm en transmission directe et 102 mm en transmission par courroies - épaisseur 10 mm) pour herbe, ronces et bois Ø < 3 cm | Rotor universel (tube Ø 89 mm en transmission directe et 102 mm en transmission par courroies - épaisseur 10 mm) pour herbe, ronces et bois Ø < 3 cm |
| Fléaux | 48 fléaux Y sur manille de 12 mm en transmission directe ou60 fléaux Y LARGES KUHN sur manille de 14 mm en transmission par courroies | 48 fléaux Y sur manille de 12 mm en transmission directe ou60 fléaux Y LARGES KUHN sur manille de 14 mm en transmission par courroies |
| Rouleau palpeur version PRO à embouts démontables (diamètre 140 mm) | Série | Série |
