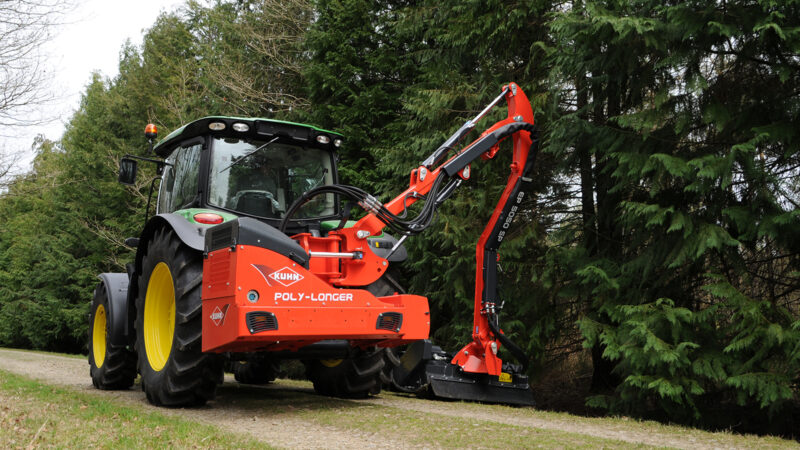

Faucheuses débroussailleuses POLY-LONGER
Pour un usage jusqu'à 500 h/an, KUHN a développé les faucheuses débroussailleuses POLY-LONGER d'une portée horizontale de 5 m et avec une puissance disponible du circuit rotor de 51 ch.
Les POLY-LONGER ont été conçues pour une utilisation polyvalente et sont destinées à un usage individuel ou aux petits groupes d’utilisateurs.
Disponible en 4 cinématiques différentes, chaque utilisateur trouvera une POLY-LONGER adaptée à ses besoins : bras droit, bras semi-avancé OPTIview, bras droit avec cinématique parallélogramme, bras semi-avancé OPTIview avec cinématique parallélogramme.
Par la qualité de leur construction et la haute performance de leurs composants, elles offrent la garantie d’un travail de qualité et ce durant de nombreuses années. Le spectre d’utilisation des modèles de la gamme POLY-LONGER atteint aisément les 500 heures par an.
Vos avantages
La conduite des faucheuses débroussailleuses POLY-LONGER est réalisée avec 4 fonctions électriques proportionnelles : pivot, flèche, balancier et orientation de la tête. Plus le monolevier est actionné dans un sens, plus le mouvement est rapide. La commande est souple et précise, le confort de conduite de la machine est inégalable.
Pour plus de sécurité et de précision, la proportionnalité fonctionne dans les deux sens : en montée et en descente. Quel que soit le chantier effectué (accotement, talus, fossé, haie…), la précision est votre première alliée.
Pour l’efficacité, les fonctions de la flèche, du balancier, de l’orientation de l’outil de coupe, du pivot et de la tête peuvent être activées en simultané grâce à l’ergonomie de la poignée et au positionnement des différents boutons. La poignée de la commande EP est également réglable à la taille de votre main.
Pour l’installation en cabine, la commande EP est facile à positionner même dans les espaces les plus réduits. En effet, elle est reliée à la machine par un seul câble électrique de faible diamètre.
La console T15 peut être désolidarisée du pupitre principal pour s’adapter à toutes les configurations de cabine. Détachable facilement, vous la positionnez à hauteur des yeux et/ou à portée de mains.
La console comporte de nombreuses fonctionnalités :
- Affichage du compteur horaire et température d’huile,
- Commandes de la sustentation, du retour automatique du bras et du rotor (sens herbe ou bois) avec sécurité anti-inversion,
- Témoins de signalisation, ventilateur, float et alerte température, tête de coupe flottante.
Quand vous investissez dans une faucheuse débroussailleuse de 51 ch avec une portée de 5 m, vous recherchez avant tout une machine passe partout. Les modèles POLY-LONGER ont été conçus dans cet objectif.
Qu’ils s’agissent de chantiers individuels de bords de champs, d’abords de cours d’eau, de forêts ou encore de travaux d’entretien de voirie pour professionnels, les cinématiques des modèles POLY-LONGER en font des véritables couteaux suisses.
UNE MISE EN OEUVRE PADIDE.
Leurs nombreuses solutions d’attelage et leur installation en cabine facilitée réduisent les temps de préparation et de dételage de la machine au tracteur.
UNE VRAIE PASSE PARTOUT !
Leur pivot pour le balayage, leur portée verticale jusqu’à 6,35 m, leur conception de bras avec parallélogramme et/ou semi-avancé OPTIview, leurs accessoires tels que le dispositif SRS (Shift Rail System) sont autant de « PLUS » techniques pour l’entretien de votre parcellaire et de vos accotements.
Lors de la rencontre avec un obstacle, le bras s’escamote automatiquement vers l’arrière. Vous évitez ainsi les casses dûes aux déformations de structure du bras.
La position du vérin de balancier au-dessus du bras permet le travail par-dessus les clôtures ou les haies sans risque d’accrochage. Cette hauteur est encore plus importante avec les modèles parallélogramme en raison du point d’ancrage du bras sur le basculeur.
Le pivot centré des POLY-LONGER et leurs cinématiques permettront le travail en chemins étroits. Vous réalisez le plan vertical au plus près du tracteur sans dépassement du bras sur le côté opposé.
L’articulation de l’outil de coupe est placée à l’arrière de celui-ci. Ce montage garantit une amplitude importante aux positions extrêmes du bras : en portée verticale maximale, en portée horizontale maximale…
La POLY-LONGER 5050 P se distingue par son bras droit à cinématique compas.
D’une portée horizontale de 5,00 m, cette faucheuse débroussailleuse est parfaitement adaptée à un usage agricole : talus, fossés…. Comme tous les autres modèles de la gamme POLY-LONGER, le modèle 5050 P accueille de base la commande EP (Électrique Proportionnelle 4 fonctions), le pivot avec un balayage sur 116° et une tête de débroussaillage 1,20 m à transmission par deux courroies trapézoïdales crantées.
La POLY-LONGER 5050 SP reprend les mêmes caractéristiques techniques que la version 5050 P tout en bénéficiant du bras semi-avancé OPTIview. Ce déport du bras vers l’avant de 985 mm (distance entre l’axe du rotor et l’axe d’attelage aux rotules du tracteur) apporte tout le confort de travail en matière de visibilité.
Votre précision et votre anticipation au contournement d’obstacles seront d’autant plus importantes.
Le parallélogramme : la boîte automatique de votre Faucheuse Débroussailleuse !
La flèche et le balancier du bras du modèle POLY-LONGER 5050 PA sont liés par une bielle mécanique. Avec un seul mouvement au niveau du monolevier de commande, le conducteur en réalise deux sur le bras. Sur la conduite de la machine et sur le plan économique, cette véritable assistance au travail offre plusieurs avantages :
- Plus de souplesse lors des mouvements,
- Moins de fatigue pour l’opérateur,
- Plus de rapidité à l’effacement des obstacles,
- Réduction des coûts d’entretien par réduction des frottements (pression au sol moins importante).
La POLY-LONGER 5050 SPA présente de réels atouts pour les professionnels de la voirie. La visibilité avec son bras semi-avancé OPTIview de 985 mm (distance entre l’axe du rotor et l’axe d’attelage aux rotules du tracteur) sera appréciée pour tous ceux dont le fauchage débroussaillage est un quotidien.
Les professionnels de l’entretien des dépendances routières sauront également mesurer à leur juste valeur tous les bénéfices procurés par l’assistance à la conduite du bras à cinématique parallélogramme.
Équipement
Composé d’oreilles d’attelage avec stabilisateurs à rotules, ce dispositif se fixe sur l’échelle d’attelage. En écartant les points d’ancrage des deux stabilisateurs, cette solution offre une bonne stabilité tracteur/machine.
Le cadre s’appuie sur le principe du « trapèze d’attelage ». Il est composé de 2 stabilisateurs à rotules qui sont positionnés sur un profilé horizontal faisant office de barre de rigidification. Ecartant de manière plus importante les points d’ancrage des 2 stabilisateurs au niveau de l’échelle d’attelage du 3ème point, la rigidité donc la stabilité de l’ensemble est meilleure pour les machines à portée importante.
Le rotor FAST-FIT offre un gain de temps et un confort de travail lors du changement des couteaux. C'est 100% sécurité : pas d'ouverture sur la manille ou le couteau, donc pas de fragilisation des pièces. Le rotor FAST-FIT conserve les avantages d'un rotor réversible pour optimiser l'usure des oreilles
Le sécateur se compose d’une barre de coupe de 2,20 m pour les bois de section de 10 cm de diamètre. Avec des mouvements alternatifs lents, il effectue le travail de taille sans projection.
Disponible avec 3 lames, le lamier autorise la coupe de bois jusqu’à 18 cm de diamètre. Ce lamier peut recevoir également des plateaux à couteaux renforcés pour les travaux d’entretien. D’une puissance de 29 ch, la transmission du lamier est assurée par 3 courroies Kevlar. Le régime de rotation des lames est de 2000 min-1. Selon les chantiers l’avancement sera de 4 à 5 km/h.
Pour tous les utilisateurs qui souhaitent maximiser la stabilité du tracteur tout en le libérant rapidement pour d’autres travaux, le STABI-LINK est la solution idéale.
Là où les autres châssis nécessitent des modifications importantes de l’attelage du tracteur pour une bonne stabilité, le STABI-LINK se monte et se démonte rapidement sans contrainte.
Spécification
| 5050 P | 5050 PA | 5050 SP | 5050 SPA | |
|---|---|---|---|---|
| Portée horizontale (m) | 5.00 | 5.00 | 5.00 | 5.00 |
| Puissance disponible du circuit rotor à 540 min-1 (kW / ch) | 37 / 51 | 37 / 51 | 37 / 51 | 37 / 51 |
| Préconisation d'utilisation | jusqu'à 500 h/an | jusqu'à 500 h/an | jusqu'à 500 h/an | jusqu'à 500 h/an |
| Poids à vide minimum du tracteur recommandé (tonnes) | 4 | 4.5 | 4 | 4.5 |
| Puissance tracteur recommandée (kW / ch) | 59 / 80 | 59 / 80 | 59 / 80 | 59 / 80 |
| Sécurité d'effacement du bras | Sécurité hydraulique sur pivot avec balayage 116° | Sécurité hydraulique sur pivot avec balayage 116° | Sécurité hydraulique sur pivot avec balayage 116° | Sécurité hydraulique sur pivot avec balayage 116° |
| Cinématique | Compas | Parallélogramme | Compas | Parallélogramme |
| Bras | Bras droit | Bras droit | Bras semi-avancé OPTIview | Bras semi-avancé OPTIview |
| Catégorie d'attelage | 3 points cat. 2 et 3 | 3 points cat. 2 et 3 | 3 points cat. 2 et 3 | 3 points cat. 2 et 3 |
| Type d'attelage | Barre d'attelage automatique + 2 stabilisateurs à cardan | Barre d'attelage automatique + 2 stabilisateurs à cardan | Barre d'attelage automatique + 2 stabilisateurs à cardan | Barre d'attelage automatique + 2 stabilisateurs à cardan |
| Structure | Bâti et flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm | Bâti et flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm | Bâti et flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm | Bâti et flèche en structure reconstituée acier THLE (Très Haute Limite Elastique)Flèche section 144 x 120 x 6 à 15 mmBalancier en construction tubulaire section 100 x 100 x 8 mm |
| Carénage de protection de tous les composants | Série | Série | Série | Série |
| Pare-chocs équipé de feux à leds protégés avec détection de panne | Série | Série | Série | Série |
| Hauteur de transport (m) avec garde-au-sol de 50 cm | 3.43 | 3.69 | 3.43 | 3.67 |
| Poids de la machine (kg) | 1 480 | 1 645 | 1 500 | 1 660 |
| 5050 P | 5050 PA | 5050 SP | 5050 SPA | |
|---|---|---|---|---|
| Capacité du réservoir d'huile (l) | 80 | 80 | 80 | 80 |
| Refroidisseur aéroréfrigérant avec puissance de 12 kW | Série | Série | Série | Série |
| Circuit du rotor | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium -Débit/pression : 104 litres à 215 bars - Filtre à l’aspirationouCircuit fermé - Pompe et moteur à pistons - Corps en fonte -Débit/pression : 80 litres à 345 bars - Filtre à l’aspiration et retour (modèles POWER) | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium -Débit/pression : 104 litres à 215 bars - Filtre à l’aspirationouCircuit fermé - Pompe et moteur à pistons - Corps en fonte -Débit/pression : 80 litres à 345 bars - Filtre à l’aspiration et retour (modèles POWER) | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium -Débit/pression : 104 litres à 215 bars - Filtre à l’aspirationouCircuit fermé - Pompe et moteur à pistons - Corps en fonte -Débit/pression : 80 litres à 345 bars - Filtre à l’aspiration et retour (modèles POWER) | Circuit ouvert - Pompe et moteur à engrenages - Corps en aluminium -Débit/pression : 104 litres à 215 bars - Filtre à l’aspirationouCircuit fermé - Pompe et moteur à pistons - Corps en fonte -Débit/pression : 80 litres à 345 bars - Filtre à l’aspiration et retour (modèles POWER) |
| Circuit mouvement | Circuit ouvert - Pompe à engrenages - Corps en aluminium -Débit/pression : 30 litres à 220 bars | Circuit ouvert - Pompe à engrenages - Corps en aluminium -Débit/pression : 30 litres à 220 bars | Circuit ouvert - Pompe à engrenages - Corps en aluminium -Débit/pression : 30 litres à 220 bars | Circuit ouvert - Pompe à engrenages - Corps en aluminium -Débit/pression : 30 litres à 220 bars |
| 5050 P | 5050 PA | 5050 SP | 5050 SPA | |
|---|---|---|---|---|
| Terminal tactile couleur VT 31 | Série | Série | Série | Série |
| Commande pivot, bras et tête | Monolevier à 4 fonctions électriques proportionnelles | Monolevier à 4 fonctions électriques proportionnelles | Monolevier à 4 fonctions électriques proportionnelles | Monolevier à 4 fonctions électriques proportionnelles |
| Double sens de rotation du rotor ("herbe" et "bois") | Commande téléflexible ou électrique en option (commande électrique de série sur le circuit à pistons) | Commande téléflexible ou électrique en option (commande électrique de série sur le circuit à pistons) | Commande téléflexible ou électrique en option (commande électrique de série sur le circuit à pistons) | Commande téléflexible ou électrique en option (commande électrique de série sur le circuit à pistons) |
| Tête flottante | Commande électrique | Commande électrique | Commande électrique | Commande électrique |
| Suspension oléopneumatique du bras | Commande électrique | Commande électrique | Commande électrique | Commande électrique |
| 5050 P | 5050 PA | 5050 SP | 5050 SPA | |
|---|---|---|---|---|
| Transmission | Transmission par 2 courroies trapézoïdales crantées | Transmission par 2 courroies trapézoïdales crantées | Transmission par 2 courroies trapézoïdales crantées | Transmission par 2 courroies trapézoïdales crantées |
| Largeur utile de coupe (m) | 1.20 | 1.20 | 1.20 | 1.20 |
| Vitesse de rotation du rotor (min-1) | 2 900 | 2 900 | 2 900 | 2 900 |
| Rotor | Rotor universel (tube Ø 101 mm, épaisseur 10 mm)pour herbe, ronces et bois Ø < 3 cm | Rotor universel (tube Ø 101 mm, épaisseur 10 mm)pour herbe, ronces et bois Ø < 3 cm | Rotor universel (tube Ø 101 mm, épaisseur 10 mm)pour herbe, ronces et bois Ø < 3 cm | Rotor universel (tube Ø 101 mm, épaisseur 10 mm)pour herbe, ronces et bois Ø < 3 cm |
| Fléaux | 60 fléaux Y LARGES KUHN sur manille de 14 mm | 60 fléaux Y LARGES KUHN sur manille de 14 mm | 60 fléaux Y LARGES KUHN sur manille de 14 mm | 60 fléaux Y LARGES KUHN sur manille de 14 mm |
| Rouleau palpeur version PRO à embouts démontables (diamètre 140 mm) | Série | Série | Série | Série |
| 5050 P | 5050 PA | 5050 SP | 5050 SPA | |
|---|---|---|---|---|
| Compteur horaire et alerte de température | Série | Série | Série | Série |
