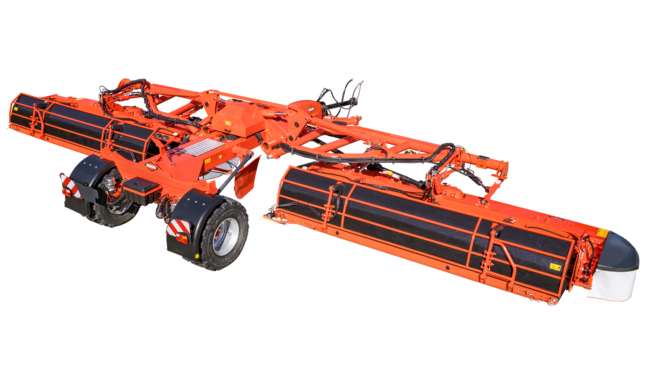

Aufbereitermähwerk mit Schwadzusammenführung FC 13460 RA
Der Mähknickzetter FC 13460 RA bietet eine deutlich höhere Arbeitsleistung als herkömmliche Mähkombinationen.
Mit einer Arbeitsbreite von bis zu 13,40 m, gehört das FC 13460 RA zu den grössten Mähknickzettern am Markt. Diese Maschine ist ein Zusammenspiel von Leistungsfähigkeit und Futterqualität. Die Maschine wurde konzipiert, um die Produktivität zu steigern und die Mähkosten zu senken. Die Robustheit und der geringe Wartungsaufwand minimieren die Wartungskosten. Dank der Schwadzusammenführung werden 13 m Futter auf ein Mittelschwad gelegt. So können Sie das volle Potential des Feldhäckslers ausschöpfen.
Wie das gesamte KUHN-Programm überzeugt auch dieses Mähwerk eine einzigartige Arbeitsqualität. Es verfügt über markeneigene Merkmale wie den OPTIDISC ELITE-Mähbalken und den Aufbereiter, der über ein Schaltgetriebe werkzeuglos eingestellt werden kann.
Die besondere Kinematik der Aufhängung schützt Ihren Boden vor Verdichtung. Die Lastverteilung, das geringe Gewicht und die grossen, Niederdruckreifen verhindern eine Beschädigung der Bodenstruktur, auch bei Nässe.
Ihre Vorteile
Mit einer Schnittbreite von 13,40 m übertrifft das Mähwerk FC 13460 RA die Mähbreite der meisten angebauten Dreierkombinationen um 25 bis 30 %. Seine aussergewöhnliche Leistung gewährleistet ein schnelles Mähen grösserer Flächen.
Die breiten Förderbänder mit einstellbarer Geschwindigkeit ermöglichen die Ablage des Futters auf einem Schwad von ca. 1,80 m bis 3,00 m. Sie können für die Breitablage angehoben werden.
.jpg)

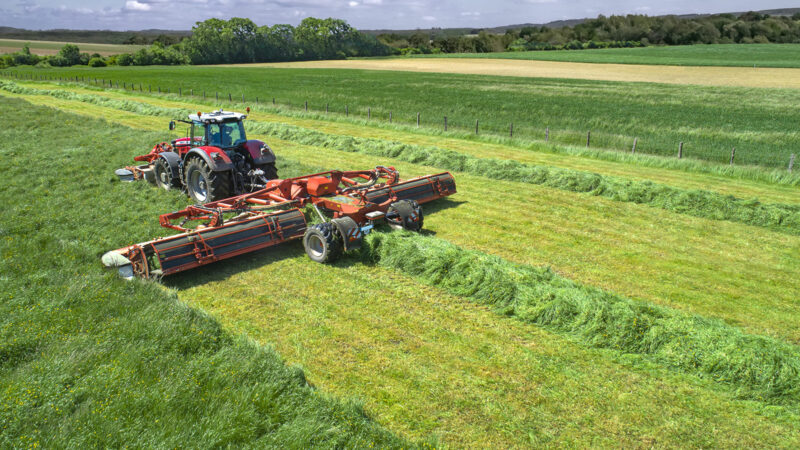

Mit dem Mähknickzetter FC 13460 RA optimieren Sie Ihre Flächenleistung oder die Ihrer Kunden! Sie sparen eine Menge Geld für Zugkraft, Kraftstoff oder Arbeitskosten. Grossvolumige Schwade von über 13 m Arbeitsbreite garantieren eine bestmögliche Auslastung der nachfolgenden Erntemaschinen. Weiterhin kann das Futter Breit abgelegt werden. Mit einem Vierkreiselschwader von 15 m Arbeitsbreite, können Sie 24 m Futter auf ein Schwad legen.
.jpg)

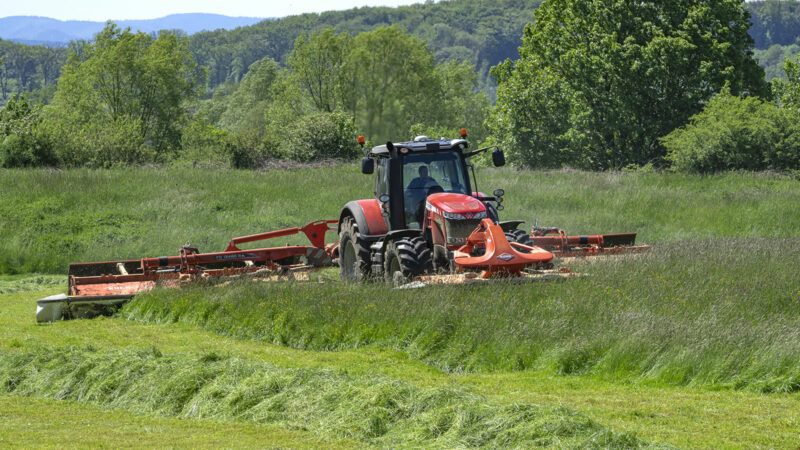

Das FC 13460 RA wird 100% über ISOBUS gesteuert! Alle Maschinenfunktionen sowie das Frontmähwerk sind einfach zu bedienen. Die Bedienung der Maschine kann über das traktoreigene Terminal oder über das CCI 800 / CCI 1200 mit dem Joystick A3 erfolgen. Der ISOBUS-Joystick CCI A3 erleichtert die Bedienung, da alle Maschinenfunktionen grafisch abgebildet werden.

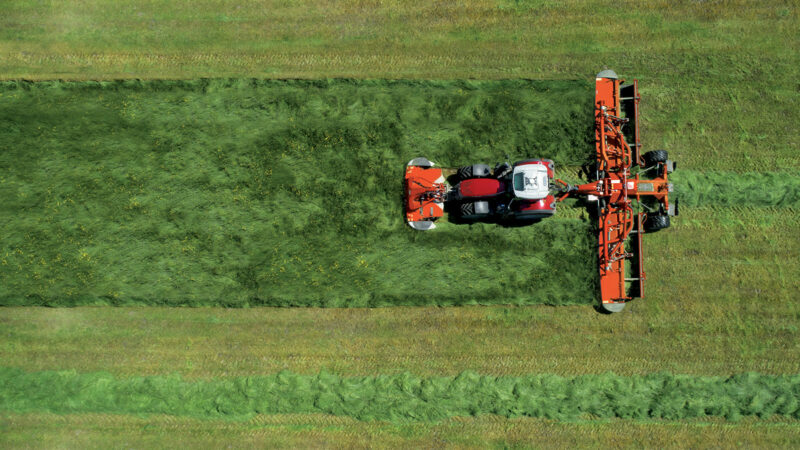

Das FC 13460 RA ist eine sehr kompakte Maschine. Die besondere Transportklappung der Maschine ermöglicht einen sicheren und einfachen Transport auf der Strasse! Der Unterlenkeranbau und der nach hinten versetzte Drehpunkt bieten eine aussergewöhnliche Wendigkeit am Vorgewende.
.jpg)
Sauberes Futter ist Voraussetzung für vitale Tiere! Um dieser Herausforderung gerecht zu werden, ist beim Mähknickzetter FC 13460 RA der 10.000 fach bewährte Mähbalken OPTIDISC ELITE verbaut. Dort wo die Scheiben auseinanderlaufen (A), wird der Abstand verringert, um einen grossen Überlappungsbereich der Mähklingen zu ermöglichen. Das Schnittbild ist sauber und ordentlich, selbst bei kurzem oder leichtem Futter.
An dem Punkt, an dem die Scheiben zusammenlaufen (B), wird der Abstand vergrössert, um einen optimalen Gutfluss grosser Futtermengen zu ermöglichen.
Optimale Schnittqualität in hügeligem Gelände, nassen und klebrigen Böden oder bei schweren Futter! Die speziellen Gleitkufen verbessern die Bodenanpassung und schonen die Grasnarbe. Ein zusätzlicher Pluspunkt, wenn es um die Verbesserung der Futter- und Schnittqualität geht, insbesondere unter schwierigen Einsatzbedingungen. Vier einzelne Mähbalken mit je 6 Scheiben bilden das Herzstück der Mäheinheit.
Die beweglichen Stahlfinger der neuesten Generation sind eine Garantie für einen optimalen Trocknungsverlauf Ihres Futters. Dank der zwei unterschiedlichen Rotordrehzahlen kann die Maschine leicht an die unterschiedlichen Futtersorten WERKZEUGLOS angepasst werden. Die Reduzierung der Geschwindigkeit ist ideal für die Aufbereitung von Leguminosen und zur Senkung des Kraftstoffverbrauchs, z.B. beim späten Mähen mit einem geringeren Pflanzenbestand (780 U/min). Bei dichtem Futter (1000 U/min) kann die Drehzahl erhöht werden.
.jpg)

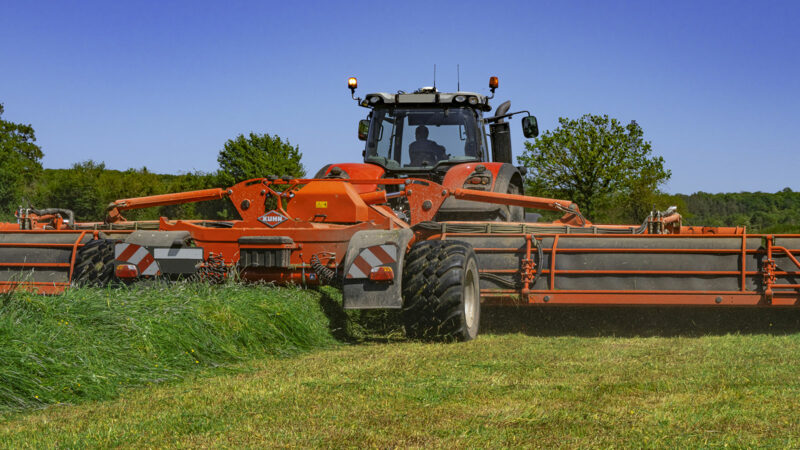

Die teleskopierbare Achse lässt sich bei der Arbeit ausfahren, um einen Reifenabstand von 3,00 m zu erreichen.
Der Freiraum wird vergrössert und erleichtert die Bildung eines breiteren Schwades. Dies hat zur Folge, dass Ihr Schwad gleichmässiger abtrocknet und eine bessere Aufnahme durch die nachfolgenden Erntemaschinen garantiert wird. Darüber hinaus erhöht die breite Spur die Stabilität bei Wendemanövern und verhindert das Durchdrehen der Räder in den Radspuren des Traktors.
Die LIFT-CONTROL-Entlastung wird während der Arbeit kontinuierlich geregelt. Dadurch gewährleistet das Mähwerk FC 13460 RA unter allen Bedingungen eine hervorragende Bodenanpassung. Der Bodendruck kann jederzeit über die ISOBUS-Steuerung angepasst werden.
.jpg)
Das Mähwerk FC 13460 RA passt perfekt in die Strategie des Controlled Traffic Farming (CTF). Die Verdichtung der Oberfläche wird auf das minimale begrenzt, indem feste Spuren angelegt werden. CTF hat positive Auswirkungen auf die Futterqualität. Darüber hinaus wird das Gewicht der Maschine auf die eigene Achse und die Anhängevorrichtung des Traktors verteilt. Grosse Niederdruckreifen verhindern eine Verdichtung des Bodens, auch bei Nässe.
Ausstattung
Beim ISOBUS-Joystick CCI A3 können Sie die Funktionen Ihrer Maschine direkt auf dem Touchscreen Ihres Joysticks sehen. So können Sie die richtige Funktion zur richtigen Zeit betätigen. Der CCI A3 ist ISOBUS AUX-N zertifiziert durch den AEF und mit allen AUX-N zertifizierten ISOBUS-Maschinen kompatibel. Der Farbbildschirm zeigt Icons für die Funktionen Ihrer ISOBUS-Maschine, so dass eine sichere Bedienung gewährleistet ist.
Das von der AEF zertifizierte ISOBUS-terminal CCI 800 hat ein 8-Zoll-Display (20,3 cm). Eine ideale Grösse, um sich gezielt auf eine Hauptanwendung zu konzentrieren. Hinzu kommen noch zwei weitere Anzeigen, die jedoch die Hauptanwendung nicht überdecken. Beim Anklicken einer der Mini-views wird diese als Hauptanwendung angezeigt. Das Terminal bietet die gleichen Funktionen wie das Terminal CCI 1200. Abgerundet wird der Komfort durch die Möglichkeit, eine oder zwei Kameras am Terminal anzuschliessen.
Das AEF-zertifizierte ISOBUS-Terminal CCI 1200 bietet nicht nur eine ausgezeichnete Lesbarkeit und verschiedene Anzeigeoptionen, sondern auch ein Höchstmass an Maschinenfunktionalität und Interaktion. Der 12,1 Zoll (30,5 cm) grosse Touchscreen mit Blendschutz ist intuitiv zu bedienen. Der Nutzer kann sich alle wesentlichen Informationen in unterschiedlichen Formaten (Hochformat, Querformat, Maxi-View, Mini-View, 2 UT) darstellen lassen. Abgerundet wird der Komfort durch die Möglichkeit, eine oder zwei Kameras am Terminal anzuschliessen.
Hochschnittkufen können unter dem Mähbalken befestigt werden. Wählen Sie zwischen Kufen die eine Schnitthöhe von 45 bis 85 mm oder 85 bis 120 mm ermöglichen.
Spezifikation
| FC 13460 RA | |
|---|---|
| Arbeitsbreite (m) - in Kombination mit dem Front-Mähknickzetter | 12,40 - 13,40 |
| Schnittüberlappung mit dem Front-Mähknickzetter (cm) | Bei Frontmähwerk 3,10 u. 3,50 m mit 12,40 m Arbeitsbreite: 55/75 cmBei Frontmähwerk 3,10 u. 3,50 m mit 13,40 m Arbeitsbreite: 5/25 cm |
| Transportbreite (m) | 3,00 |
| Transporthöhe (m) | < 4 m |
| Mähbalken | OPTIDISC ELITE, mit Messerschnellverschluss FAST-FIT,Mähbalken in Modul-Bauweise u. Scheibenwellen-Überlastschutz PROTECTADRIVE |
| Anzahl der Mähscheiben | 4 x 6 Mähscheiben, ausgerüstet mit verstärkten Messern "Triple 5" |
| Verschleissplatten für die Gleitkufen | Serie, unter allen Gleitkufen |
| Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) | 35 - 65 |
| Mähbalkenentlastung | hydropneumatische Entlastung LIFT-CONTROL |
| Äussere Schutzvorrichtungen | FLEXPROTECT |
| Aufbereiter-Typ | Fingerrotor mit pendelnden Stahlfingern und 5-fach verstellbarem Prallblech (werkzeuglos verstellbar) |
| Aufbereiter-Drehzahl (min-1) | 780 oder 1.000 - über Schaltgetriebe einstellbar |
| Querförderband | Endless Querförderband, Spannung werkzeuglos einstellbar. Antrieb durch Traktorhydraulik - hochklappbar für direkte Ablage auf dem Boden |
| Anbau | Unterlenkeranhängung Kat. 3 / 4N |
| Transportachse | Teleskopierbare Transportachse, schmal in Transportstellung, breit in Arbeitsstellung |
| Leistungsbedarf an der Zapfwelle (kW / PS), ca. | 190 / 260 |
| Erforderliche Hydraulikanschlüsse am Traktor | Power-Beyond-Load-Sensing-Anschluss (mit Kuppler ISO7241-1 Serie A: Druckleitung (P) 3/4" + Rücklaufleitung (T) 3/4" + Steuerleitung (LS) 3/8") - empfohlene Hydraulikleistung 120 l/min bei 180 bar (60 l beim Mäheinsatz) |
| Bedienung der Maschine | ISOBUS-Maschine mit Bedienterminal CCI oder ISOBUS Traktorterminal |
| Gewicht (kg), ca. | 8.410 |
