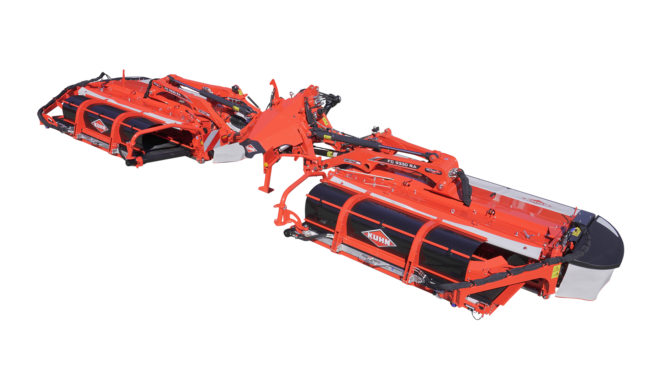

Neben der grossen Arbeitsbreite von 9,30 m und dem Stahlfingeraufbereiter DIGIDRY besitzt das FC 9330 RA eine Schwadzusammenführung, die auf dem Markt einzigartig ist. Diese moderne Technik garantiert Ihnen maximale Flächenleistung bei gleichzeitig hoher Futterqualität.
Die zu bearbeitenden Flächen werden immer grösser, die optimalen Zeitfenster für die Futterernte sind beschränkt. Und wo bleibt dabei die Futterqualität?
Jeder Landwirt, der weiss, dass allein durch des Senkung des Schmutzanteils im Grundfutter von 4 auf 2 % Kraftfutter im Wert von 89 € pro Hektar und Jahr* eingespart werden kann, wird nicht mehr überzeugt werden müssen, wie wichtig es ist, Futter in Topqualität zu ernten.
Sie können sich auf die Leistungsfähigkeit, die Arbeitsqualität und die Zuverlässigkeit der KUHN-Lösungen verlassen. Mit dem neuen Aufbereitermähwerk FC 9330 RA mit Schwadzusammenführung, können die Schwade bereits beim Mähen zusammengeführt werden.
Durch Anbau eines Frontmähwerks FC 3125 F oder FC 3525 F profitieren Sie von einer sehr schlagkräftigen Kombination.
Die Reduzierung des Maschinengewichts und weniger Belastung der Traktorkomponenten waren die Kriterien, die bei der Entwicklung dieser Maschine im Vordergrund standen. Erreicht wurde dies durch ein völlig neuartiges Konzept von Rahmen und Tragarmen der Mäheinheiten, das Gewicht spart, die Maschine kompakter macht und ihr einen um 15 cm näheren Schwerpunkt zum Traktor hin verleiht, als ihn herkömmliche Aufbereitermähwerke bieten. Darüber hinaus besteht der Förderbandrahmen aus Aluminium.
Die kompakte Bauweise und die Rahmenstabilität der Maschine sorgen für ein positives Fahrverhalten des Traktor-Maschinengespanns auf der Strasse. Während des kompletten Einsatzes wird die Traktorhinterachse weniger belastet. Durch die Verwendung eines Aluminiumrahmens an den Querförderbändern wird das Gesamtgewicht erheblich reduziert und der Maschinenschwerpunkt verbessert. Zusätzlich sorgt der traktornahe Anbau für mehr Stabilität auf der Strasse und auf dem Feld. Warntafeln und Beleuchtung sind serienmässig verbaut.
Die vorderen Schutztücher schieben sich automatisch ein, wenn die Maschine in Transportstellung gebracht wird. Somit wird der Zugang zum Traktor erleichtert und die Sicherheit erhöht. Die Tücher können auch bei ausgeklappter Maschine eingeschoben werden, wenn beispielsweise mehr Platz benötigt wird, um Messer zu wechseln oder die Maschine zu reinigen. Um Platz in der Maschinenhalle zu sparen kann die Maschine vertikal abgestellt werden.
Das FC 9330 RA verfügt über den OPTIDISC ELITE Mähbalken, mit 8 Mähscheiben und einer Breite von 3,50 m pro Seite. Um optimale Arbeitsergebnisse bei der Kurvenfahrt und am Hang zu erzielen, ist auf beiden Seiten ein Überlappungsbereich von 42 cm (Einsatz FC 3125F). Unterschiedliche Abstände zwischen den Mähscheiben, grosse Überlappungsbereiche und ein flacher Mähwinkel des OPTIDISC ELITE sorgen für beste Schnittqualität.
Dort wo die Scheiben auseinanderlaufen, wird der Abstand verringert, um einen grossen Überlappungsbereich der Mähklingen zu ermöglichen. Das Schnittbild ist sauber und ordentlich, selbst bei kurzem oder leichtem Futter.
An dem Punkt, an dem die Scheiben zusammenlaufen, wird der Abstand vergrössert, um einen optimalen Gutfluss grosser Futtermengen zu ermöglichen.
Optimale Schnittqualität in hügeligem Gelände, nassen und klebrigen Böden oder bei schweren Futter! Die speziellen Gleitkufen verbessern die Bodenanpassung und schonen die Grasnarbe. Ein zusätzlicher Pluspunkt, wenn es um die Verbesserung der Futter- und Schnittqualität geht, insbesondere unter schwierigen Einsatzbedingungen.
Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Die Anfahrsicherung PROTECTADRIVE besitzt eine präzise berechnete Sollbruchstelle,die dafür sorgt, dass die Welle bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in dem Balken mit Ober- und Unterseite fest verschraubt. Durch den grossen Abstand der Schrauben werden die einwirkenden Kräfte auf grosser Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet.
Die Wartung ist nicht besonders zeitraubend. Der Mähbalken OPTIDISC ELITE ist ein ausgezeichnetes Beispiel dafür, wie durch enge Zusammenarbeit zwischen einem Hersteller und den Landwirten ein grosser Mehrwert geschaffen werden kann. Der Mähbalken ist absolut praxistauglich und hilft Ihnen, Zeit zu sparen :
Kein Landwirt kann sich mitten in der Saison einen Schaden an seinem Mähwerk leisten egal, ob ein Hindernis oder ein Fahrfehler die Ursache dafür war.
Beim Auftreffen auf ein Hindernis schwenkt die betreffende Mäheinheit nach hinten und oben weg. Dabei strömt das Öl in das Entlastungssystem LIFT-CONTROL. Durch den daraus resultierenden Druckanstieg wird die Mäheinheit ausgehoben und überwindet das Hindernis. Danach kehrt der Mähbalken wieder automatisch in seine Ausgangsstellung zurück.
Der neue Stahlfingeraufbereiter sorgt für eine bestmögliche Aufbereitung Ihres Futters. Ein 2-stufiges Schaltgetriebe mit Schalthebel bietet die Möglichkeit, den Aufbereiter WERKZEUGLOS mit langsamer Drehzahl laufen zu lassen, um empfindliche Futterarten schonend aufzubereiten. Die Aufbereitungsintensität kann mühelos und leicht an verschiedene Futterarten und Wetterverhältnisse angepasst werden. Ein serienmässig vorhandenes Leitblech (zwischen Mäheinheiten und Querförderbänder) verhindert Blattverluste.
Die Förderbänder werden über 2 Pumpen angetrieben, die mit Öl aus einem Behälter versorgt werden, der im Hauptrahmen integriert ist. Die anderen Hydraulikfunktionen (Einklappen, Heben und Senken am Vorgewende, Position der Querförderbänder, Entlastungssystem) werden über einen Hydraulikblock mit Öl versorgt, der über eine Load-Sensing-Leitung mit dem Traktor verbunden ist. Das Load-Sensing-System verhindert einen zu grossen Hydraulikölbedarf während der Arbeit, schützt vor einer Überhitzung des Öls und sorgt für ein schnelles Reagieren der Funktionen. Die Bandspannung erfolgt zentral - schnell und komfortabel.
Unterschiedliche Ernteketten erfordern unterschiedliche Schwadbreiten: Mit dem neuen FC 9330 RA lässt sich die Schwadbreite bequem von der Kabine aus zwischen 1,80 m und 3,60 m einstellen. So kann das Schwad optimal auf eine Presse oder auf breite Pick-ups eingestellt werden, wenn in dichten Futterbeständen gearbeitet wird. Neben der Schwadbreite bietet die Maschine sehr flexible Ablagemöglichkeiten - so können die Querförderbänder für eine breite Ablage einseitig oder beidseitig nach oben geklappt werden, wenn beispielsweise Feldränder ausgemäht werden.
Über das ISOBUS-Terminals des Traktors bzw. das CCI 800 oder 1200 (auf Wunsch erhältlich) sind sämtliche Funktionen der Maschine bedienbar. So behält der Fahrer die volle Kontrolle sowohl über das Aufbereitermähwerk im Heck als auch den Frontmäher. Er hat alle wichtigen Einstellungen und Anzeigen stets im Blick. Funktionen wie z.B. das integrierte Vorgewendemanagement erleichtern die Betätigung der Dreierkombination. Bei Fragen zur Kompatibilität der Ausrüstungen wenden Sie sich bitte an Ihren KUHN-Partner.
Ein zusätzlicher Joystick, wie z.B. der CCI A3 (auf Wunsch erhältlich), steigert den Bedienkomfort.
Beim ISOBUS-Joystick CCI A3 können Sie die Funktionen Ihrer Maschine direkt auf dem Touchscreen Ihres Joysticks sehen. So können Sie die richtige Funktion zur richtigen Zeit betätigen. Der CCI A3 ist ISOBUS AUX-N zertifiziert durch den AEF und mit allen AUX-N zertifizierten ISOBUS-Maschinen kompatibel. Der Farbbildschirm zeigt Icons für die Funktionen Ihrer ISOBUS-Maschine, so dass eine sichere Bedienung gewährleistet ist.
Das von der AEF zertifizierte ISOBUS-terminal CCI 800 hat ein 8-Zoll-Display (20,3 cm). Eine ideale Grösse, um sich gezielt auf eine Hauptanwendung zu konzentrieren. Hinzu kommen noch zwei weitere Anzeigen, die jedoch die Hauptanwendung nicht überdecken. Beim Anklicken einer der Mini-views wird diese als Hauptanwendung angezeigt. Das Terminal bietet die gleichen Funktionen wie das Terminal CCI 1200. Abgerundet wird der Komfort durch die Möglichkeit, eine oder zwei Kameras am Terminal anzuschliessen.
Das AEF-zertifizierte ISOBUS-Terminal CCI 1200 bietet nicht nur eine ausgezeichnete Lesbarkeit und verschiedene Anzeigeoptionen, sondern auch ein Höchstmass an Maschinenfunktionalität und Interaktion. Der 12,1 Zoll (30,5 cm) grosse Touchscreen mit Blendschutz ist intuitiv zu bedienen. Der Nutzer kann sich alle wesentlichen Informationen in unterschiedlichen Formaten (Hochformat, Querformat, Maxi-View, Mini-View, 2 UT) darstellen lassen. Abgerundet wird der Komfort durch die Möglichkeit, eine oder zwei Kameras am Terminal anzuschliessen.
Hochschnittkufen können unter dem Mähbalken befestigt werden. Wählen Sie zwischen Kufen die eine Schnitthöhe von 45 bis 85 mm oder 85 bis 120 mm ermöglichen.
FC 9330 D-RA | |
---|---|
Arbeitsbreite (m) - in Kombination mit dem Front-Mähknickzetter | 9,30 |
Schnittüberlappung mit dem Front-Mähknickzetter (cm) | 42 (FC 3125 DF) / 62 (FC 3525 DF) |
Transportbreite (m) | 3,00 |
Transporthöhe (m) | < 4 m |
Mähbalken | OPTIDISC ELITE, mit Messerschnellwechsel FAST-FIT,Mähbalken in Modul-Bauweise u. Scheibenwellen-Überlastschutz PROTECTADRIVE |
Anzahl der Mähscheiben | 2 x 8 (2 x 3.50 m) |
Verschleissplatten für die Gleitkufen | Serie, 2 an jedem Mähbalken |
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) | 35 - 65 |
Bodenanpassung | Mittenaufhängung der Mäheinheiten |
Mähbalkenentlastung | hydropneumatische Entlastung LIFT-CONTROL |
Anfahrsicherung | NONSTOP-Anfahrsicherung, Ausweichen nach hinten u. nach oben, sowie gleichzeitiges Anheben der Mähbalken-Vorderkante |
Äussere Schutzvorrichtungen | hydraulisch klappbare Seitenschutze FLEXPROTECT (Serie) |
Aufbereiter-Typ | Fingerrotor mit pendelnden Stahlfingern und 5 fach verstellbarem Prallblech über Schaltgetriebe |
Aufbereiter-Drehzahl (min-1) | 755 oder 1.000 - über Schaltgetriebe einstellbar |
Antrieb des Aufbereiters | über Zahnradgetriebe mit Überlastschutz |
Antrieb der Querförderbänder | hydraulisch über integrierte Bordhydraulik mit Pumpe auf dem Hauptgetriebe. Verschieben der Bänder u. Bandgeschwindigkeit von der Kabine aus einstellbar. Hangausgleich durch Geschwindigkeitseinstellung der Bänder (entweder manuell durch den Fahrer oder automatisch dank des serienmässigen Neigungssensors) |
Futterablage durch das Querförderband | wahlweise mittige Schwadablage (Breite 1,80 - 3,60 m), einseitige Schwadablage (18 m Schnitt auf 12 m für Aufnahme mit 4-Kreiselschwader), Breitstreu-Ablage |
Anbau | Dreipunktanbau Kat. 3 oder 4N (Quick Hitch Kat. 3/4N kompatibel) |
Abstellen der Maschine | auf speziellen Abstellfüssen in ausgeklappter oder eingeklappter Stellung |
Zapfwellendrehzahl (min-1) | 1.000 |
Gelenkwelle mit Überlastschutz | an der Hauptgelenkwelle, Serie |
Freilauf | an den Seitengetrieben, Serie |
Leistungsbedarf an der Zapfwelle (kW / PS), ca. | 154 / 210 |
Erforderliche Hydraulikanschlüsse am Traktor | Heckmaschine : LS Anschlüsse (1 x Druckanschluss, 1 x Rücklauf, 1 x LS Meldeleitung)Frontmaschine : 1 EW (+ 1 DW Steuergerät falls hydraulisch klappbare Seitenschutze FLEXPROTECT) |
Erforderliche Elektroanschlüsse am Traktor | Heckmaschine : 1 siebenpoliger Elektroanschluss u. 1 ISOBUS-Anschluss ;Frontmaschine : 1 siebenpoliger Elektroanschluss |
Gewicht (kg), ca. | 3.980 |
Bedienung der Maschine | ISOBUS-Maschine mit Bedienterminal CCI oder mit zertifiziertem ISOBUS Traktorterminal |
Geschwindigkeitssignal | über TECU (falls ITH-Kabelbaum, muss ein Kabeltyp B bestellt werden) |
