SB 1270 X

Die KUHN SB 1270 X ist eine HD-Presse, die unter allen Bedingungen überzeugt und die höchste Ballendichte im Segment der 120x70er Pressen erreicht. Dank ihres steifen Aufbaus kann diese Maschine selbst in anspruchsvollsten Situationen eingesetzt werden.

In Anbetracht der heutigen engen Erntefenster brauchen Sie eine leistungsfähige Quaderballenpresse, die eine höhere Produktivität ermöglicht, ohne bei der Dichte und Form der Ballen Kompromisse einzugehen. Die SB-Baureihe von KUHN wurde entwickelt, um neue Massstäbe in Bezug auf Kapazität, Ballenform, Haltbarkeit und Betriebskosten zu setzen und zu erfüllen.

Mit der KUHN SB 1270 X produzieren Sie knallharte, perfekt geformte Ballen (120x70) selbst unter anspruchsvollsten Bedingungen. Die Presse ist dank serienmässigem Doppelknotersystem und verstärktem Antrieb auf Höchstleistungen ausgelegt. Etwa erreicht die SB 1270 X bis zu 10 % mehr Pressdichte und bis zu 15 % mehr Durchsatz als die Standardmodelle mit 120x70-Presskanal.

Die Presse eignet sich für Pressgüter wie Silage, Heu, Stroh, Alfalfa, Maisstroh und Zuckerrohrblätter.

Ihre Vorteile

Einheitliche, knallharte Qualitätsballen
X = XTRA HOHE PRESSDICHTE

Die SB 1270 X erreicht bis zu 10 % mehr Pressdichte als die Standardmodelle mit Ballengrösse 120 x 70. Dazu wurden die Maschinen mit mehreren Zusatzfunktionen ausgerüstet:

  • Extra robustes Hauptgetriebe
  • Extra robuster Hauptrahmen und Presskanal
  • Extra grosse Presskanalzylinder

Bild von vergrösserten Teilen auf einer SB 1270 X<br />
Optimale Balance zwischen Durchsatz und Pressdichte

Die patentierte* KUHN-Drehmomentregelung sorgt bei allenSB-Modellen mit 120 cm breitem Presskanal für eine optimale Balance zwischen Durchsatz und Pressdichte. Das System besteht aus Kraftmessbolzen am Presskolben, die dieMaschinenlast messen, und einem Kurbelwinkelsensor. Während des gesamten Pressvorgangs werden genaue Lastmessungen durchgeführt so können Sie die Maschine mit maximaler Leistung betreiben und die höchste Ballendichte erreichen. Das Ergebnis ist mehr Effizienz bei Transport und Handhabung der Ballen.

Die Drehmomentregelung erreicht eine optimale Balance zwischen Durchsatz und Pressdichte.<br />
POWER DENSITY – ein KUHN-Konzept

Gleichmässig geformte Ballen können weit mehr als nur gutaussehen! Ein knallharter, gleichmässig geformter Ballen spricht für Qualität in jeder Hinsicht. Quaderballen sind leicht zu stapeln und zu transportieren. Beim Transport liegen sie obendrein viel stabiler als unförmige Ballen. Eine perfekte Quaderform reduziert die Gefahr von Lufteinschlüssen beim Wickeln. Dies optimiert die Konservierung des Ballens und gewährleistet so eine bessere Futterqualität.
Das KUHN POWER DENSITY-System mit einfachem Raffer beweist, dass sich eine ausgereifte aktive Vorkammerbefüllung auch simpel gestalten lässt. Das Vorkammersystem produziert einheitliche Ballenlagen und bildet die Grundlage für massige, kantige Ballen – unabhängig von der Schwadform. Der einfache Raffer erfüllt gleich zwei Funktionen. Daher kommt er ohne unnötige, komplexe Bauteile aus und reduziert die Wartungskosten.

Wie funktioniert das System?

  1. Der INTEGRALROTOR befördert das Pressgut aktiv in die Vorkammer.
  2. Der Raffer (blau) füllt aktiv die Vorkammer.
  3. Der einfachwirkende Raffer formt das Ballenpaket, bis die Sensorplatte (rot) beim voreingestellten Druck weggedrückt wird.
  4. Beim Wegdrücken aktiviert die Sensorplatte die zweite Funktion des Raffers. Dabei führt der Raffer eine lange Bewegung aus, sodass die Vorkammer geleert und das perfekt geformte Ballenpaket in die Presskammer geschoben wird.

Das Vorkammersystem produziert einheitliche Ballenpakete und bildet die Grundlage für massige, kantige Ballen.
Presskammer

Die 3,40 m lange Presskammer der SB 1270 X bietet die ausreichende Länge für den perfekten Ballen. Die Kombination aus aggressiven Rückhaltern und besonderer Pressklappenform sorgt für eine starke Verdichtung und sanfte Ausdehnung des Ballens. Mit 46 Hüben pro Minute erreicht der Presskolben eine hohe Verdichtungsleistung. Der Presskolben läuft auf 4 grossen Kolbenrollen mit 125 mm Durchmesser, die auf lange Standzeiten ausgelegt sind.

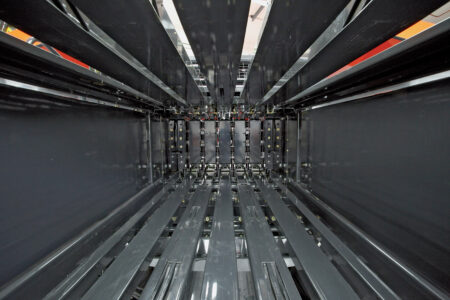

Die 3,40 m lange Presskammer der SB bietet die ausreichende Länge für den perfekten Ballen.
Doppelknotersystem

Die Modelle der SB-Serie haben einen Doppelknoter.

Beim Pressen werden Oberfaden (blau) und Unterfaden (rot) zum Ballen geführt. Da das Garn nicht am Ballen entlang rutscht, wird es bei der Ballenformung auch nicht gespannt.
Schritt 1: Sobald der Ballen die eingestellte Länge erreicht, fahren die Nadeln (grau) nach oben zu den Knotern, wo der Knoterzyklus beginnt. In diesem ersten Schritt wird der Ballen mit dem ersten Knoten abgebunden.
Schritt 2: Sobald der erste Knoten den Ballen abgebunden hat, verbindet der zweite Knoten den Oberfaden wieder mit dem Unterfaden, sodass der Ballen ohne Garnspannung beim Knoten geformt werden kann.

Der Bindungsvorgang wird direkt vom Terminal aus überwacht, so dass der Fahrer während des Pressvorgangs genaue Informationen über die Garnspannung erhält. Wenn ein Problem auftritt, wird ein Alarm ausgelöst, so dass der Fahrer Massnahmen ergreifen kann, um Ausfallzeiten zu vermeiden.

Zwei grosse, hydraulisch angetriebene Turbinengebläse sind serienmässig verbaut und sorgen selbst unter schwierigsten und extrem staubigen Bedingungen für eine optimale Reinigung der Knoter.

Doppelknotersystem
Optimale Pressgutaufnahme für Ihren Kapazitätsbedarf
Optimale Pressgutaufnahme

In Kombination mit der Drehmomentverstärkung am INTEGRALROTOR und Rafferantrieb gewährleistet das einzigartig konstruierte Leitblech hohe Einzugskapazität bei gleichzeitig extrem langer Lebensdauer. Die Quaderballenpressen der SB-Serie sind mit einer 2,30 m breiten kurvenbahngesteuerten Pickup mit nicht weniger als 5 Zinkenträgern ausgestattet, damit die Pickup bei niedrigerer Geschwindigkeit arbeiten kann. Dies gewährleistet eine hervorragende Aufnahme von Schwaden und höchste Vielseitigkeit bei unterschiedlichen Erntebedingungen.Und damit Sie die Maschine noch besser auf Ihre betrieblichen Anforderungen abstimmen können, werden für die SB 1290 gleich zwei Aufnahmevarianten angeboten. Auch bei unserem patentierten INTEGRALROTOR bieten wir zwei Ausführungen an: Entweder entscheiden Sie sich für den OPTIFEED-Rotor ohne Schneidwerk oder den OMNICUT-Rotor mit 23 Messern.

Dank 2,30 m Aufnahmebreite kommt die Presse problemlos mit jedem Schwad zurecht.
INTEGRALROTOR

Unsere auf den Modellen OPTIFEED und OPTICUT basierende INTEGRALROTOR-Technologie steht der gesamten KUHN-Produktpalette an Quaderballenpressen zur Verfügung. Dieses einfache, wartungsfreie Einzugssystem gewährleistet jederzeit enorme Durchsätze. Der geringe Abstand zwischen Rotor und Pick-up-Zinken hält den Gutfluss konstant. Durch die Zwangsbeschickung kann die Presse mit höherer Arbeitsgeschwindigkeit betrieben werden, was ihr mehr Schlagkraft verleiht und das Pressgut schont. Die Rotorzinken des INTEGRALROTORs bestehen aus Hardox®-Stahl, der eine exzellente Widerstandfähigkeit gegenüber starkem Verschleiss bietet.

Alle KUHN Pressen mit und ohne Schneidwerk haben den INTEGRALROTOR.
POWER FEED ROLLER HOCHLEISTUNGS-EINZUGSWALZE

Ob Sie nun trockenes Stroh, Heu oder Nasssilage zu Ballen pressen möchten: Mit unseren POWER FEED ROLLER hochleistungs-Einzugwalze erreichen Sie ein noch höheres Kapazitätsniveau! Zu den grösseren Herausforderungen eines Einzugsrotors gehören schwieriges Erntegut oder ein unregelmässiges Schwad. Doch mit der POWER FEED ROLLER hochleistungs-Einzugwalze von KUHN gehören diese Schwierigkeiten nun der Vergangenheit an. Unsere angetriebene Walze folgt aktiv der Schwadhöhe. Das Erntegut wird dadurch beim Einlass in den Einzugsrotor leicht komprimiert und gleichmässig verteilt. Die Walze gleicht Unregelmässigkeiten im Materialfluss aus und stellt dem Rotor so einen gleichmässigen Gutfluss zur Verfügung.
Spitzenlasten aufgrund von Unregelmässigkeiten im Schwad werden dadurch vermieden. Die reibungslose und gleichmässige Pressgutaufnahme stellt einen niedrigen Leistungsbedarf bei gleichzeitig rundlaufendem Maschinenbetrieb sicher. Darüber hinaus unterliegt die Maschine weniger Verschleiss, da der Einzugsbereich weniger mechanisch beansprucht wird.
Ihre Vorteile:
• Unübertreffbare Gesamtleistung • Hervorragende Führung des Ernteguts selbst bei unregelmässiger Erntegut- und Schwadgrösse • Reduzierung der auf das Einzugssystem wirkenden Belastungsspitzen • Reibungsloser Maschinenlauf.

Mit unseren POWER FEED ROLLER hochleistungs-Einzugwalze erreichen Sie ein noch höheres Kapazitätsniveau
Ohne Schneidwerk: OPTIFEED-Rotor und Biomasse-OPTIFEED-Rotor

Beim OPTIFEED-Rotor mit 48 cm Durchmesser sitzen die Rotorzinken (aus Hardox®-Stahl) und die Schneckenwindungen auf derselben Welle. Unregelmässigkeiten im Schwad werden dadurch ausgeglichen, weil dieser Aufbau das Pressgut gleichmässig verteilt. So sind jederzeit einheitliche Ballen gewährleistet. Wenn das Pressgut nicht geschnitten werden soll, sorgt das OPTIFEED-System für eine kontrollierte und gleichmässige Beschickung der Vorpresskammer. Mit dem Rotor ist die Maschine zusätzlich geschützt.

Der Biomasse-OPTIFEED-Rotor mit 60 cm Durchmesser vereint die Vorteile des bisherigen OPTIFEED-Rotors mit geschraubten Hardox-Rotorzinken für überzeugende Langlebigkeit und einfachem Zinkenwechsel. Diese Rotorzinken wurden speziell für aggressive Energiepflanzen wie Zuckerrohrblätter entwickelt.

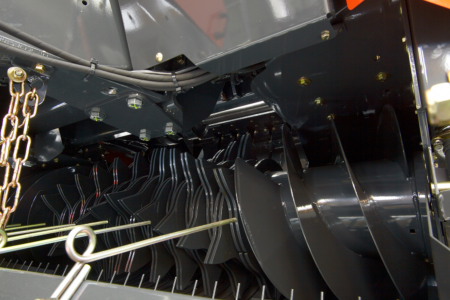

Beim OPTIFEED-Rotor mit 48 cm Durchmesser sitzen die Rotorzinken und die Schneckenwindungen auf derselben Welle.
Mit Schneidwerk: OMNICUT-Rotor mit 23 Messern (OC 23)

Der OMNICUT-Rotor mit 23 Messern (OC 23) schneidet das Pressgut bei der 120 cm breiten Maschine auf 45 mm Länge. Dank 60 cm Rotordurchmesser nimmt die Presse gleichmässig jedes Schwad auf, das ihr vorgesetzt wird. Die Messer sind beim OC 23 einzeln hydraulisch gesichert. Dadurch ist unabhängig von Arbeitsgeschwindigkeit und Pressgut jederzeit eine perfekte Häckselqualität gewährleistet. Die Bedienung der Messerkonfiguration erfolgt einfach am Terminal in der Schlepperkabine. Der Fahrer kann zwischen folgenden Messerkonfigurationen wählen: 0 – 11 – 12 – 23. Die geschraubten Rotorzinken aus Hardox®-Stahl garantieren einen problemlosen Wechsel. Zusammen mit dem serienmässigen wechselfreundlichen Kassettensystem investieren Sie also nicht nur in eine bessere Schnittqualität, sondern vor allem in den Bedienkomfort.

Der OMNICUT-Rotor mit 23 Messern (OC 23) schneidet das Pressgut auf 45 mm Länge.
Äusserst robust, langlebig und komfortabel
Hochbelastbarer Antrieb

Dank der bestens gesicherten Pressgutaufnahme arbeitet die Presse stets mit maximalem Durchsatz. Der synchronisierte Antrieb erfolgt über mehrere Getriebe und Wellen. Dadurch ist die Maschine perfekt synchronisiert und gleichzeitig wartungsarm. Der hochbelastbare Antrieb verfügt über selbstrückstellende Nockenschaltkupplungen. Diese Kupplungen haben den Vorteil, dass die Maschine voll ausgelastet werden kann, ohne dass sich der Fahrer um einen zeitraubenden Scherschraubenwechsel sorgen muss. Der Antrieb ist einfach und übersichtlich aufgebaut und dadurch leicht zu pflegen. Gleichzeitig reduziert sich dadurch die Anzahl der beweglichen Teile.

Das aus mehreren Getrieben und Wellen bestehende Antriebssystem gewährleistet eine perfekt synchronisierte, wartungsarme Maschine.
Direkter Schutz

Wer seine Maschine mit voller Leistung betreiben will, ist auf einen einwandfreien Antriebsschutz angewiesen. Bei den Grosspackenpressen von KUHN haben alle Hauptkomponenten des Einzugs eine Nockenschaltkupplung. Mit diesem Nonstopp-Schutzsystem lassen sich überlastbedingte Blockaden vom Fahrersitz aus beseitigen. Pickup, INTEGRALROTOR, Hauptantrieb und Raffer sind durch Nockenschalt-kupplungen geschützt, die bei Überlast selbsttätig auslösen. Sobald die betroffene Kupplung öffnet, wird der Einzug angehalten. Die Kupplung schliesst erst wieder, wenn der Fahrer die Zapfwellendrehzahl reduziert.

Bei den Grosspackenpressen von KUHN sind alle Hauptkomponenten des Einzugs mit einer Nockenschaltkupplung ausgerüstet.
Cleveres Design für mehr Bedienerfreundlichkeit

Bei den täglichen Inspektions- und Wartungsarbeiten bietet dieser Aufbau optimalen Zugang zum Inneren der Maschine. Für eine verbesserte Sicherheit ist das Knoterdeck mit einer massiven Leiter und einem Handlauf ausgestattet. Der Handlauf lässt sich schnell herunterklappen, wenn die Maschinenhöhe bei Transportfahrten verringert werden soll. Ausserdem profitiert der Fahrer dank schwerem Schwungrad, LS-Hydraulik und Drehmomentregelung von optimalem Komfort.

Die LS-Hydraulik versorgt die automatische Achsensperre, die Messersteuerung, die Rollenschurre und den Ballenauswerfer. Das Hydrauliksystem lässt sich ganz einfach mechanisch auf Open-Center-Betrieb umschalten, wenn die Presse mit einem Schlepper ohne LS-Hydraulik betrieben wird.

Für den Fahrer bedeutet der Aufbau sehr gute Zugänglichkeit und Sicherheit.
Optimaler Fahrkomfort

Zugunsten des Fahrkomforts hat die SB 1270 X serienmässig das schwerste Schwungrad ihrer Leistungsklasse. Mit 485 kg garantiert das Schwungrad eine erstaunlich
ruhig laufende Maschine - das bedeutet für den Fahrer höchsten Fahrkomfort im täglichen Betrieb.

Das schwere 485-kg-Schwungrad bietet maximalen Fahrkomfort.

Ausstattung

Schlagkraft mit Fingerspitzengefühl<br />Die Bedienoberfläche einer Presse ist eine wichtige Voraussetzung dafür, dass Sie die Schlagkraft, die Sie von KUHN erwarten, auch erreichen. Bei der Entwicklung der Bedienoberflächen und Monitore richten wir uns nach den Wünschen unserer Kunden. Entscheidend ist, dass sämtliche Funktionen der Maschine jederzeit im Blick sind und alle wichtigen Einstellungen mit einem Tipp ausgeführt werden. Nur dann haben Sie die volle Kontrolle über Ihre Maschine.

CBB 200: Feinste Häckselqualität

Eine hohe Qualität von Futter und Einstreu gehört zu den wichtigsten Entwicklungszielen von KUHN. Der Vorbauhäcksler CBB 200 ist in seinem Aufbau optimal auf Durchsatz und Eigenschaften der LSB-Pressen abgestimmt. Mit dieser Kombination machen Sie die Qualität Ihrer Ballen noch besser. Aufgrund regionaler Zulassungsbeschränkungen können nicht alle Achsen und Bereifungsvarianten miteinander kombiniert werden.

Der Vorbauhäcksler CBB 200 ist in seinem Aufbau optimal auf Durchsatz und Eigenschaften der LSB-Pressen abgestimmt.
Integrierte Ballenwaage

Mit der optionalen integrierten Ballenwaage von KUHN lässt sich das Ballengewicht während der Fahrt bis auf 2 Prozent genau ermitteln, sodass der Fahrer zuverlässig über die Erträge informiert ist.

Die integrierte Ballenwaage zeigt das Ballengewicht während der Fahrt an.
Feuchtesensor

Sämtliche Grosspackenpressen können mit einem kalibrierbaren Feuchtesensor ausgerüstet werden, der einen Messbereich von 9% bis 40% Feuchtegehalt abdeckt. Die Feuchtedaten werden in Echtzeit am schlepperseitigen Monitor angezeigt.

Sämtliche Grosspackenpressen können mit einem Feuchtesensor ausgerüstet werden.
Elektronische Ballenlängeneinstellung

Um den Fahrer weiter zu entlasten, können die KUHN-Grosspackenpressen mit einer elektronischen Ballenlängeneinstellung via Terminal ausgestattet werden. Das Einzigartige an der Lösung von KUHN ist, dass der mechanische Teil für die Zuverlässigkeit an der Maschine verbaut bleibt.

Elektronische Ballenlängeneinstellung am Terminal oder mechanisch
Easy-Flow-Kit

Das Easy-Flow-Kit eignet sich für die Ernte feuchter oder anhaftender Silagepressgüter. Teflonplatten reduzieren die Reibung und begünstigen den Gutfluss.

Teflonplatten reduzieren die Reibung.
Gut zugängliche Garnkästen

Die Garnkästen lassen sich komplett aufschwenken und legen so die Hauptkomponenten der Maschine frei. Die Garnrollen können hinter den weit öffnenden Seitenklappen mitgeführt werden. Die Modelle mit Doppelknoter können 32 Garnrollen à 13 kg mitführen. Der Garnkasten ist abgedichtet, damit die Garnrollen sauber bleiben und beim Binden keine Störungen auftreten.

Die Garnkästen lassen sich komplett aufschwenken und sind sehr gut zugänglich.
Wartungs- und Arbeitsscheinwerfer mit LED-Technik

Die SB-Pressen sind an Nadeln und Garnkasten mit LED-Wartungsscheinwerfern ausgestattet, um Inspektionsarbeiten an der Maschine zu erleichtern. Auf Wunsch können LED-Arbeitsscheinwerfer an der Pickup und an der Ballenschurre montiert werden, die bei Dunkelheit für beste Sicht sorgen. Die Bedienung der Scheinwerfer erfolgt über das CCI-Terminal oder über einen separaten Monitor.

Flexible Arbeitsscheinwerfer für beste Sicht bei Dunkelheit.
ISOBUS-Kompatibilität

Alle Grosspackenpressen von KUHN sind ISOBUS-kompatibel. Schlepper mit ISOBUS benötigen daher keinen weiteren Monitor in der Kabine, um die Presse zu bedienen. Bei Schleppern ohne ISOBUS können unsere Konsolen CCI 50 oder CCI 1200 verwendet werden. Am Monitor kann der Fahrer Einstellungen für Ballendichte, Messerzuschaltung usw. vornehmen. Darüber hinaus werden auch Alarmmeldungen zu Überlastung oder Garnführung und Informationen zu Lagen pro Ballen und Anzahl Ballen angezeigt.

Alle Grosspackenpressen von KUHN sind ISOBUS-kompatibel.

Spezifikation

SB 1270 X OPTIFEED SB 1270 X OMNICUT
Ballenhöhe (m) 0,70 0,70
Ballenbreite (m) 1,20 1,20
Ballenlänge (m) 0,60 - 3,00 0,60 - 3,00
Pick-up-Aufnahmebreite (m) 2,30 2,30
Anzahl Zinkenreihen an der Pick-up 5 5
Pick-up Tasträder Starr (Serie) Starr (Serie)
Rollenniederhalter & Prallblech/Rechzinken Pick-up Serie Serie
Hochleistungseinzugswalze Serie Serie
Einzugssystem INTEGRALROTOR (mit automatischer Nockenschaltkupplung) INTEGRALROTOR (mit automatischer Nockenschaltkupplung)
Anzahl Messer - 23
Minimale Schnittlänge (mm) - 45
Messersicherung - Hydraulische Einzelmesser-sicherung
Power-Density-Zuführsystem mit Vorpresskammer Serie (mit automatischer Nockenschaltkupplung) Serie (mit automatischer Nockenschaltkupplung)
Anzahl Presskolbenhübe (min-1) 46 46
Einstellung des Pressdruckes 4 Hydraulikzylinder gesteuert über Bordhydraulik via Terminal 4 Hydraulikzylinder gesteuert über Bordhydraulik via Terminal
Bindung 6 Doppelknoter 6 Doppelknoter
Knoterreinigung Hydraulische Turbogebläse über Bordhydraulik angetrieben Hydraulische Turbogebläse über Bordhydraulik angetrieben
Automatische Zentralschmierung Serie Serie
Garnvorrat 32 Rollen 32 Rollen
Leistungsbedarf an der Zapfwelle kW (PS) 96 (131) 114 (155)
Zapfwellendrehzahl U/min 1.000 1.000
Weitwinkelgelenkwelle einseitig Serie Serie
Deichsel Höhenverstellbar für Oben- und Untenanhängung Höhenverstellbar für Oben- und Untenanhängung
Hydraulischer Stützfuss Serie Serie
Transportbreite (m) max. 3,00 (abhängig von der Bereifung) max. 3,00 (abhängig von der Bereifung)
Transporthöhe (m) max. 3,26 max. 3,26
Transportlänge (m) 8,00 8,00
Feststellbremse Serie Serie
ISOBUS Steuerung Serie Serie
Bedienung ISOBUS ohne Terminal - VTI 60, CCI 800 oder CCI 1200 Terminal mitbestellen ISOBUS ohne Terminal - VTI 60, CCI 800 oder CCI 1200 Terminal mitbestellen
Beleuchtung Serie Serie
Erforderliche Hydraulikanschlüsse am Traktor 1 EW und 1 DW 1 EW und 1 DW
Arbeitsscheinwerfer Serie Serie
Gewicht (kg) ≥ 9.290 ≥ 9.940
Transportlänge (m) 8,00 8,00
Gewicht (kg) 9.650 - 11.750 9.650 - 11.750

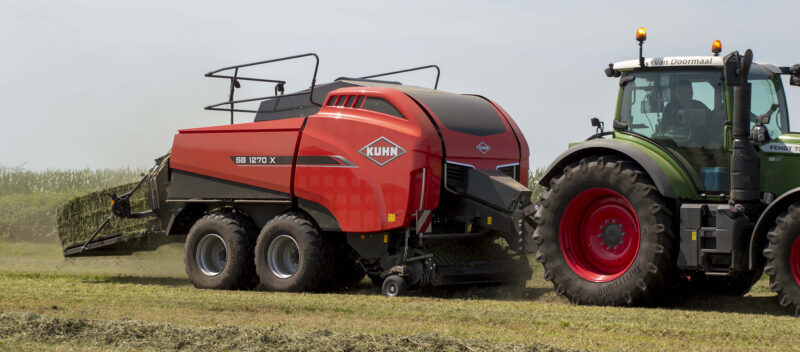

SB 1270 X beim Pressen von Silage
Großpackenpresse beim Pressen im Heu
