RW 1410 und RW 1610
Bei den KUHN Modellen RW 1410 und 1610 handelt es sich um gezogene selbstladende Wickler, die für ein Plus an Vielseitigkeit und Effizienz stehen. Der RW 1410 nimmt Ballen bis 150 cm Durchmesser und 1000 kg Gewicht auf, während der RW 1610 als Profi-Variante bis zu 1200 kg aufnehmen kann.
Der im mittleren Produktsegment angesiedelte Ballenwickler KUHN RW 1410 gehört zweifelsohne zu den vielseitigsten Geräten seiner Art. In der manuellen Ausführungen (M) verfügt dieses Gerät über 3 Hebel, kann aber zusätzlich mit einem KBC 30 Folienlagen- und Ballenumdrehungszähler sowie einer Autostopp-Funktion ausgerüstet werden. Die computergesteuerte Ausführung (C) bietet alle Informationen und Möglichkeiten, die für den automatischen Ablauf des gesamten Wickelprozesses erforderlich sind. Zur Serienausrüstung gehören die automatische Stoppfunktion sowie die Anzeige des Folienendes bzw. eines Folienrisses.

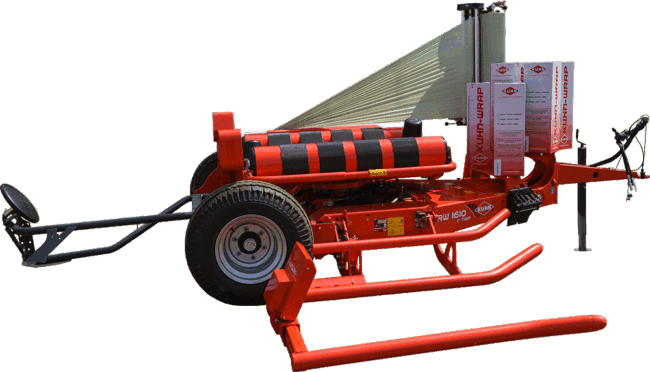

Der professionelle Rundballenwickler KUHN RW 1610 ist überall dort gefragt, wo hohe Tagesleistungen und maximale Schlagkraft gefordert werden. Durch sein robustes Fahrgestell, den niedrigen Drehtisch und die serienmässigen grossen Reifen am Heck wird keine aktive Ablagedämpfung benötigt. Dies spart zusätzliche Arbeitsschritte, und die Ballen können während der Fahrt abgelegt werden. Da das Gewicht konsequent auf den Schlepper verlagert wird, kommt es auf rutschigem Untergrund kaum zu Schlupf. Zusätzlich kann der RW 1610 bei laufendem Wickelvorgang einen zweiten Ballen aufnehmen und mitführen. Der Wickler ist serienmässig mit einem Folienschneider mit Klemmvorrichtung und einem Magazin für 2 Folienrollen ausgerüstet. Die M-Variante wird mit 3 Hebeln und Bowdenzügen bedient und hat neben dem serienmässigen KBC 30 Ballen- und Wickelzähler auch eine Autostopp-Funktion. Die C-Variante arbeitet computergesteuert.
Ihre Vorteile
In der Ausführung für Rundballen besteht der Wickeltisch der KUHN Ballenwickler aus zwei Walzen, auf denen vier breite Riemensegmente laufen. Der Ballen liegt tief und kippsicher in der durch die Riemen gebildeten Mulde und wird seitlich durch zwei grosse Stützrollen in Position gehalten. Durch die Riemensegmente wird er zuverlässig in eine konstante, gleichmässige Drehung versetzt – wichtig für eine präzise Folienüberlappung und damit für die Erhaltung der Futterqualität während der Lagerzeit.
Die auf 750-mm-Folienrollen ausgelegten Vorstrecker sind aus Aluminium gefertigt, sodass sich kein Folienklebstoff daran festsetzen kann. Am unteren Ende konisch zulaufende Aluminium-Walzen halten die Folie auf Breite und verringern die Gefahr eines Folienrisses. Durch das geriffelte Walzenprofil werden Luft- und Wassereinschlüsse in der Folie vermieden. Aufgrund der Anordnung der Vorstrecker ist der Wechsel der Folienrollen ein Kinderspiel. Die serienmässige Vorstreckung von 70 % wird durch ein wartungsarmes Getriebe erzielt. Auf Wunsch kann ein anderes Vorstreckersystem montiert werden, mit dem sich die normale Folienvorstreckung bei erschwerten Wickelbedingungen auf 60 % reduzieren lässt.
Zusätzlich zur normalen einfachen Streckung bietet KUHN das einzigartige e-TWIN-System an, mit dem sich der Wickelprozess erstaunlich kostengünstig und schnell gestalten lässt. Bei der e-TWIN Technologie handelt es sich um ein einzigartiges Vorstreckersystem mit patentierter Verteilung der Folie, bei der 50% an Zeit und darüber hinaus auch Folie eingespart werden. Die konisch zulaufenden Vorstreckerwalzen sind so positioniert, dass die 750 mm breiten Folien mit einer 2/3-Überlappung zusammengeklebt werden. Dadurch entsteht eine doppelte Folienlage, die die Vorstreckereinheit verlässt. Einige Modelle können auf Wunsch mit einem System zur automatischen Korrektur der Folienlagen ausgerüstet werden. Das Korrektursystem registriert das Folienende bzw. den Folienriss und stellt die entsprechende Menge Wickeltischumdrehungen ein, die für die gewünschte Anzahl Folienlagen erforderlich sind.
Die einmaligen Vorteile von e-TWIN:
- 50 % weniger Wickelzeit
- Noch mehr Folienersparnis durch grössere Vorstreckung
- Straffer gewickelte Ballen verbessern den Luftabschluss und damit die Futterqualität
- Hohe Reissfestigkeit unter allen Einsatzbedingungen
- Lieferbar als manuelle Ausführung oder mit Computerbedienung
Sobald die gewünschten Folienlagen um den Ballen gewickelt sind, wird die Folie gespannt und durchtrennt. Die bekannten Scheren-Folienschneider halten und durchtrennen die Folie. Die Folie wird auf ganzer Breite durch eine Klemmvorrichtung gehalten und dann durchgeschnitten, bevor der Ballen vom Wickeltisch herunterrollt. Die federbetätigte Klemmvorrichtung hält die Folie für den nächsten Wickelvorgang bereit.
Bei den gezogenen Wicklern von KUHN liegt das Fahrgestell besonders tief. Dies verleiht der Maschine eine hohe Stabilität beim Lade- und Wickelvorgang sowie bei der Ballenablage. Die Konzeption der hinteren Achse erlaubt auch eine tiefe Anordnung des Wickeltisches, so dass keine aktive Ablagedämpfung erforderlich ist. Durch die konsequente Gewichtsverlagerung auf den Schlepper werden Auf- und Abbewegungen der Zugdeichsel verhindert, und die Räder des Schleppers haben beim Bergauffahren mit Ballen auf dem Wickeltisch oder Ladearm keinen Schlupf. Der Ballen rollt beim Fahren vom Tisch – für maximale Schlagkraft!
Je nach Modell und Vorlieben des Fahrers kann die Maschine mit zwei verschiedenen Steuersystemen bedient werden:
Die manuelle Ausführung (M) wird über drei Hebel und Bowdenzüge bedient und hat serienmässig einen KBC 30 Ballen-Wickel-Zähler sowie die Autostopp-Funktion. Der Ballen-Wickel-Zähler unterstützt den Fahrer bei der Ermittlung der insgesamt verwendeten Folienlagen und der Gesamtzahl der eingestretchten Ballen. Die Autostopp-Funktion stoppt automatisch den Wickeltisch bzw. Satelliten, sobald die gewünschte Anzahl Folienlagen aufgelegt wurde. Aus dem manuellen Ballenwickler wird so eine halbautomatische Maschine.
In der computergesteuerten Ausführung (C) kommt ein Bedienterminal zum Einsatz, das dem Fahrer alle Informationen und Möglichkeiten bereitstellt, die für den automatischen Ablauf des gesamten Wickelprozesses erforderlich sind. Zur Serienausrüstung gehört die automatische Stoppfunktion am Folienende bzw. bei einem Folienriss.
The enhanced RW 1610 computer-controlled version (C), with integrated patented AUTOLOAD function, has increased overall efficiency and loading and wrapping capacity. The RF remote control with high distance safety control is optional.
Die optimierte, computergesteuerte Version RW 1610 C kann bei laufendem Wickelvorgang einen zweiten Ballen aufnehmen und mitführen. Dank integrierter patentierter* AUTOLOAD-Funktion erreicht der Wickler eine höhere Lade- und Wickelleistung. Der Fahrer kann sich ganz auf das Fahren konzentrieren, da der Wickelprozess vollautomatisch eingeleitet wird, sobald das System einen Ballen am Ladearm registriert. Selbst die Aufnahme eines zweiten Ballens zum Transport erfolgt mit dem Ladearm während des Wickelprozesses vollautomatisch.
Ausstattung
Dreht den Ballen bei der Ablage, sodass er auf der flachen Seite landet und besser aufgenommen und transportiert werden kann.
Die Bedienung des KUHN RW 1610 erfolgt über das Terminal VT 30, mit dem der gesamte Wickelprozess kontrolliert werden kann. Das VT 30 ist ein 3,5"-Farb-Touchscreen mit benutzerfreundlicher Oberfläche und intuitiver Software. Optionale Funkfernbedienung.
Dank der Bedienoberfläche PROCESS VIEW sind Sie beim VT 30-Terminal stets über die laufenden Arbeitsprozesse der Maschine informiert. Auf der Bedienoberfläche können Sie wählen, welche Prozesse automatisch oder manuell ausgeführt werden sollen. Sämtliche Prozesse lassen sich jederzeit anhalten.
Der schwenkbare Anbaubock der Kategorie 2/3 verleiht der Maschine erstaunliche Wendigkeit. Der Wickler hat einen grösseren Abstand zum Schlepper, wodurch sich der Wendekreis im Feld verringert und der Fahrer bei Transportfahrten von erhöhtem Komfort profitiert. Die Zugdeichsel bietet zusätzlichen Stauraum für die Folienrollen und hat eine Schlauchgarderobe, mit deren Hilfe die Schläuche sauber und sicher geführt werden. Der schwenkbare Anbaubock erleichtert das Ankuppeln bei verschiedenen Traktoren, ohne dass die Anhängungen gewechselt werden müssen.
Spezifikation
| RW 1410 M | RW 1410 C | RW 1610 M | RW 1610 C | |
|---|---|---|---|---|
| Ballenmasse (Breite x Durchmesser) (m) | 1,20 x 1,00 - 1,50 | 1,20 x 1,00 - 1,50 | 1,20 x 1,00 - 1,50 | 1,20 x 1,00 - 1,50 |
| Maximales Ballengewicht (kg) | 1.000 | 1.000 | 1.100 (bis 1.200 mit zusätzlichem Gegengewicht) | 1.100 (bis 1.200 mit zusätzlichem Gegengewicht) |
| Gesamtlänge (m) | 4,55 | 4,55 | 4,20 | 4,20 |
| Gesamtbreite in Transportstellung (m) | 2,45 (2,53 mit Bereifung 360/55-12) | 2,45 (2,53 mit Bereifung 360/55-12) | 2,50 (2,71 mit Bereifung 380/55-17) | 2,50 (2,71 mit Bereifung 380/55-17) |
| Gesamthöhe (m) | 2,51 | 2,51 | 2,53 | 2,53 |
| Ladesystem | Seitlicher Ladearm | Seitlicher Ladearm | Seitlicher Ladearm | Seitlicher Ladearm |
| AUTOLOAD Ladeautomatik | - | - | - | Serie |
| Mitnahme eines Ballens auf dem Ladearm | - | - | Serie | Serie |
| Wickeltisch | 4 Riemen | 4 Riemen | 4 Riemen | 4 Riemen |
| Ballenführungsrollen am Wickeltisch | Standard-Folienvorstrecker 2x einstellbar e-TWIN 3x fest | Standard-Folienvorstrecker 2x einstellbare-TWIN 3x fest | Standard-Folienvorstrecker 2x einstellbare-TWIN 3x fest | Standard-Folienvorstrecker 2x einstellbare-TWIN 3x fest |
| Bedienung | 3 Bowdenzüge | VT 30 Terminal | 3 Bowdenzüge | VT 30 Terminal |
| Halbautomatische Steuerung mit KBC 30 (Wickelvorgang startet mit Bowdenzugbetätigung und endet nach Ausführung der eingestellten Folienumwicklungen automatisch) | Serie | - | Serie | - |
| RF-Fernbedienung | - | Sonderausrüstung | - | Sonderausrüstung |
| Vollautomatischer Folienschneider | Serie | Serie | Serie | Serie |
| Folienvorstrecker | Einfach 750 mm oder e-TWIN | Einfach 750 mm oder e-TWIN | Einfach 750 mm oder e-TWIN | Einfach 750 mm oder e-TWIN |
| Folienrollenmagazin | Für 4 Rollen als Sonderausrüstung | Für 4 Rollen als Sonderausrüstung | 2 Reserverollen serienmässig (bis zu 6 Reserverollen als Sonderausrüstung) | 2 Reserverollen serienmässig (bis zu 6 Reserverollen als Sonderausrüstung) |
| Einfache Folienvorstreckung | 70 % (60 % Sonderausrüstung) | 70 % (60 % Sonderausrüstung) | 70 % (60 % Sonderausrüstung) | 70 % (60 % Sonderausrüstung) |
| e-TWIN Folienvorstreckung | 90% (70% und 60% Sonderausrüstung) | 90% (70% und 60% Sonderausrüstung) | 90% (70% und 60% Sonderausrüstung) | 90% (70% und 60% Sonderausrüstung) |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 EW und 1 druckloser Rücklauf oder 1 DW | 1 EW und 1 druckloser Rücklauf oder 1 DW | 1 EW und 1 druckloser Rücklauf oder 1 DW | 1 EW und 1 druckloser Rücklauf oder 1 DW |
| Erforderliche Hydraulikleistung am Traktor | 26 l/min bei 150 bar | 26 l/min bei 150 bar | 26 l/min bei 150 bar | 26 l/min bei 150 bar |
| Beleuchtung | Serie | Serie | Serie | Serie |
| Radumstellung nach innen für Strassenfahrt | Rechts Serie - Links Sonderausrüstung | Rechts Serie - Links Sonderausrüstung | ||
| Gewicht (kg) | 850 - 1.100 | 850 - 1.100 | 1.500 - 1.750 | 1.500 - 1.750 |
| Folienendsensor (Wickelvorgang stoppt bei Folienende oder Folienriss) | Serie (bei e-TWIN, wenn beide Rollen leer sind) | Serie (bei e-TWIN, wenn beide Rollen leer sind) |
