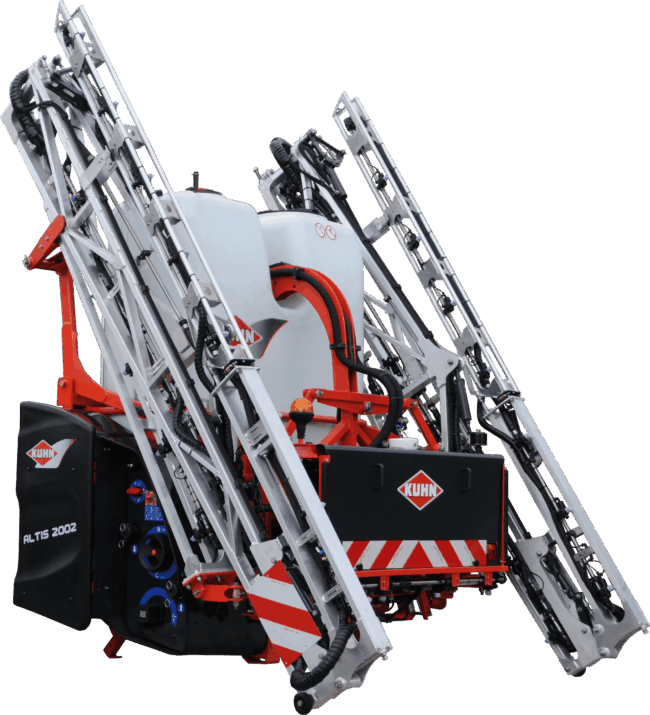

Die Baureihe ALTIS 2 gehört zu den Oberklassemodellen der Anbaufeldspritzen von KUHN und eignet sich perfekt für Gemischtbetriebe und Ackerbaubetriebe. Mit einem Fassungsvolumen von 1500, 1800 oder 2000 l und mit fünf verschiedenenen Gestängemodellen in Breiten von 15 bis 28 Metern bleiben nahezu keine Kundenwünsche offen.
Diese kundenspezifisch anpassbare Feldspritze ist einfach und effizient aufgebaut und bietet eine aussergewöhnliche Ergonomie in der Anwendung. Der Ausstattungsgrad ist mit dem einer grossen Feldspritze vergleichbar. Das Aluminiumgestänge, das auf der OPTILIFT-Gestängeaufhängung aufgebaut ist, garantiert ein Höchstmass an Qualität und Zuverlässigkeit.
Die ALTIS 2 Feldspritzen sind vor allem umkompliziert aufgebaut, einfach und schnell zu handhaben und zuverlässig:
schneller und komfortabler Anbau, einfaches und übersichtliches Bedienfeld sowie einfache und intuitiv bedienbare Elektronik.
Mit ihrem geringen Gewicht, der Transportfederung und 3D-Aufhängung ist die ALTIS 2 so konzipiert, dass sie während der gesamten Pflanzenschutzmassnahme konstant im Gleichgewicht ist und hohe Flächenleistungen sowie absolute Zuverlässigkeit bietet.

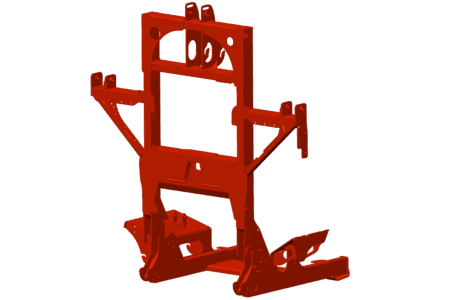

Ihr Haupttraktor auf dem Hof ist nicht immer für eine Pflanzenschutzmassnahme verfügbar. Die Rahmenkonzeption und das OPTILIFT-Parallelogramm bringen zusammen weniger Gewicht auf die Waage als vergleichbare Feldspritzen anderer Hersteller und der Schwerpunkt wird nach vorne verlagert. Die Anbauvorrichtung der Feldspritze befindet sich innerhalb der Maschinenabmessungen, sodass ein traktornaher Anbau möglich ist und das Gewicht maximal in Richtung Traktor verlagert wird.

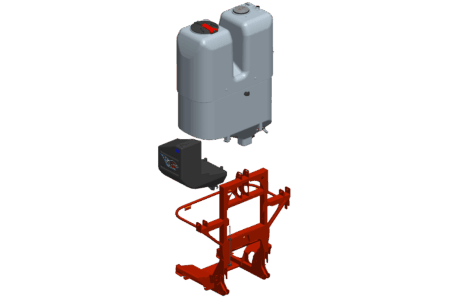

Die besondere Form des Behälters sorgt dafür, dass sogar auf Feldern mit einer starken Hangneigung eine einfache Entleerung der Spritze möglich ist. Durch den tiefen Sumpf sind die Restmengen im Behälter gering. Da der Frischwasserbehälter direkt gegenüber vom Behältersumpf angeordnet ist, bleibt die Maschine während der Spritzarbeit optimal im Gleichgewicht.
Nennvolumen des Behälters: 1500, 1800 und 2000 Liter.
Tatsächliches Fassungsvermögen des Behälters: 1680 - 1900 oder 2280 Liter.
Fassungsvermögen des Frischwasserbehälters: 230 Liter.
Die durchdachte Konzeption des Easy-Hitch-Kupplers, der zur Serienausstattung der ALTIS 2 gehört, sorgt für einen komfortablen und sicheren Anbau der Feldspritze. Die Pumpe ist bei dieser Feldspritze hinten angebracht und daher für Wartungszwecke leicht zugänglich. Diese Einbauposition der Pumpe ist aber vor allem deshalb günstig, weil sie eine lange Gelenkwelle ermöglicht, die den Geräteanbau erleichtert. Es ist viel Freiraum für die Herstellung der Anschlüsse vorhanden, bevor der Fahrer mit dem Traktor zurücksetzt und sich das Kupplungsdreieck automatisch verriegelt. Es besteht keine Gefahr, dass sich die Verbindung beim Feldeinsatz löst.

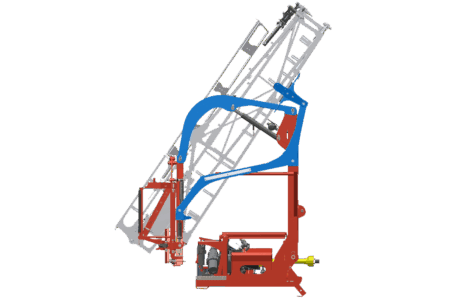

OPTILIFT ist der Dreh- und Angelpunkt bei der Konzeption der Feldspritze ALTIS 2. Zahlreiche Hersteller gezogener und selbstfahrender Feldspritzen haben in den letzten Jahren von Hubgerüsten auf Hubsysteme mit Parallelogramm umgestellt. Da erschien es uns konsequent, diese Technik auch auf die ALTIS 2 anzuwenden und unseren Kunden mit OPTILIFT ein Parallelogramm basiertes System anzubieten, das der Feldspritze eine hohe Leistungsfähigkeit verleiht.
Das OPTILIFT-Parallelogramm ist nicht nur ein Hubsystem. Das Gestänge trägt die Last und ein Stickstoffspeicher sorgt für einen umfassenden Schutz und eine flexible Anpassung des Gestänges während des Transports und auf dem Feld.

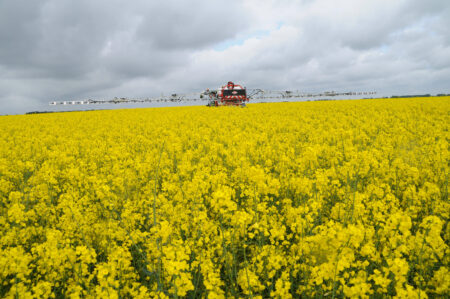

Für Einsätz in hohen Kulturpflanzen kann das Gestänge mit der OPTILIFT-Parallelogrammaufhängung bis zu 2,50 Meter hoch ausgehoben werden (bei angebauter Spritze). Im Vergleich zu anderen Hubgerüsten auf dem Markt bietet dieses System eine zusätzliche Arbeitshöhe von 50 bis 80 cm.

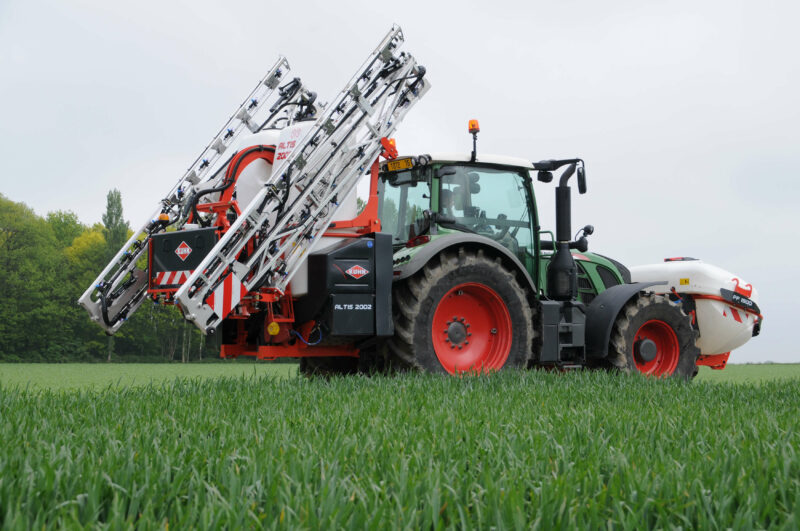

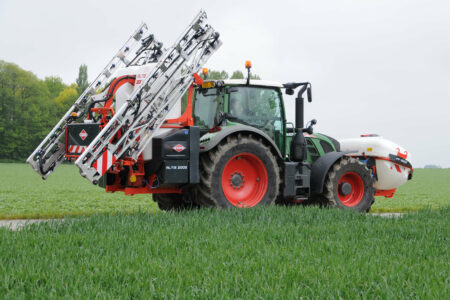

In der Transportstellung ist das Gestänge vollständig verriegelt, sondern kann sich in der Höhe im Federbereich frei bewegen. Es ist direkt auf dem OPTILIFT-Parallelogramm aufgehängt. So werden alle Bodenunregelmässigkeiten ausgeglichen und das Gestänge wird geschützt.

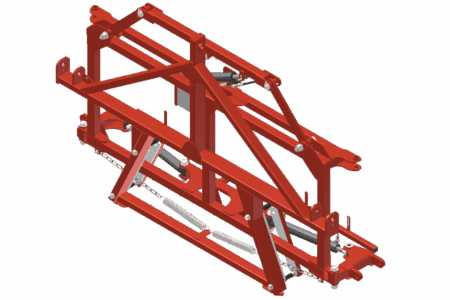

Die Aufhängung TRAPEZIA wurde speziell für die Gestänge RHPM, MTS2 und MTA3 konzipiert und ist perfekt auf die Feldspritze ALTIS 2 abgestimmt.
Die TRAPEZIA-Aufhängung verfügt über zwei Stabilisierungslenker, die das Gestänge halten sowie über zwei Federn, die für eine bodenparallele Führung des Spritzgestänges sorgen. Ein automatischer mechanischer Hangausgleich gehört dazu. Eine hydraulische Neigungsverstellung für Spezialanwendungen ist als Sonderausrüstung erhältlich.
Die wesentlichen Leistungsmerkmale sind:

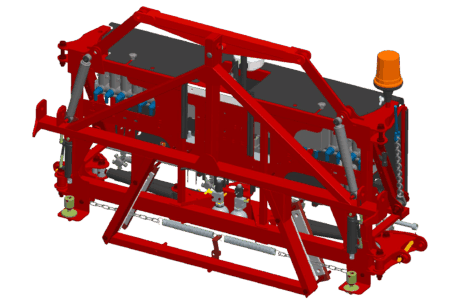

Die Gestängeaufhängung EQUILIBRA mit Trapezpendel sorgt für eine dreidimensionale Abfederung von Stossbelastungen und Schwingungen. Fahren Sie mit der Feldspritze einfach über Stock und Stein: EQUILIBRA sorgt jederzeit für eine stabile Gestängelage. Keine Berührung des Bodens oder der Pflanzen mehr, keine Gestängebewegung nach oben und damit keine Abdrift.
Auf instabilem Gelände sorgt das Trapezpendel für eine grosse Bewegungsfreiheit und damit für eine stabile Führung des Gestänges unabhängig von den im Gelände auftretenden Belastungen. 2 Stossdämpfer federn zusätzlich Stossbelastungen ab und begrenzen Vertikalbewegungen, so dass das Gestänge vor allem bei Kurvenfahrten und sogar bei hohen Fahrgeschwindigkeiten in einer stabilen Lage gehalten wird.
Die EQUILIBRA-Aufhängung ist für intensive Einsätze gedacht und deshalb serienmässig mit einer separaten Schwingungsdämpfung ausgerüstet, die das Gestänge beim Wenden und beim Bremsen oder Beschleunigen schützt.
3D-AUFHÄNGUNG EQUILIBRA: FÜR HÄRTESTE EINSÄTZE!
Ein wichtiger Schritt bei einer Pflanzenschutzmassnahme ist die Vorbereitung der Feldspritze. Mit der Betätigung von nur insgesamt 2 Hauptventilen von der Befüllung bis zur Reinigung müssen wenige Arbeitsschritte erledigt werden und die Gefahr von Bedienfehlern ist weitestgehend ausgeschlossen. Einfache Systemkreisläufe bedeuten eine einfache Bedienung. Bei der ALTIS 2-Feldspritze wissen Sie schon, was Sie zu tun haben, bevor Sie überhaupt ein Absperrventil berührt haben!
Sogar wenn Sie die Maschine mal eine Zeit lang nicht benutzt haben, fällt es Ihnen leicht, sich wieder ins System reinzudenken.
Zur einfachen Bedienung kommen als Vorteile noch kurze Systemkreisläufe und damit geringere Restmengen hinzu. Die Reinigung wird vereinfacht und Sie können nach der Pflanzenschutzmassnahmen sicher davon ausgehen, dass die gesamte Spritze gereinigt wurde.

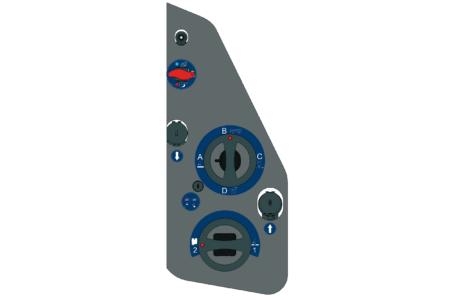

Mit dem manuellen Bedienzentrum MANUSET behalten Sie beim Ansetzen der Spritzflüssigkeit alles perfekt unter Kontrolle. Nur zwei Hauptschalter am Bedienzentrum müssen betätigt werden, um alle Spritzenfunktionen zu steuern.
Die 360° drehbaren Handräder reduzieren die Handgriffe um bis zu 50%. Durch ihr ergonomisches Design sind die Handräder leicht und problemlos zu betätigen. Sie vereinfachen das Spritzen.
Bei der Reinigung gewährleistet die 360° Umdrehung des Druckventils, dass Frischwasser in alle Kreisläufe der Spritze gelangt. Anhand einer Tankanzeige kann der Fahrer die einzelnen Schritte der Reinigung besser verfolgen.
Reinigung der Feldspritze oder des Gestänges bequem vom Fahrersitz aus.

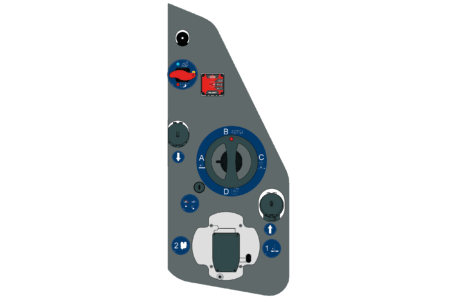

Das Saugventil ist motorgesteuert und der Befüllstopp programmierbar. Über zwei Schalter behält der Fahrer am Bedienzentrum alle Funktionen unter Kontrolle.
Bei der Reinigung kann der Fahrer, ohne vom Traktor absteigen zu müssen, einfach auf das Terminal klicken, damit Wasser angesaugt wird. Danach kann er das Wasser in den gewünschten Kreislauf pumpen: zu den Rotationsdüsen, um den Tank zu reinigen, oder direkt ins Gestänge, um die Leitungen zu reinigen, ohne dabei die Spritzflüssigkeit im Tank zu verdünnen.
Während des gesamten Spritzvorgangs kann der aktuelle Tankinhalt am Terminal in der Traktorkabine angezeigt werden. Auch die Restmengenentleerung ist einfach.
Erhältlich mit den Terminals REB3 / VISIOREB / ISOBUS.
Reinigung der Feldspritze oder des Gestänges bequem vom Fahrersitz aus.

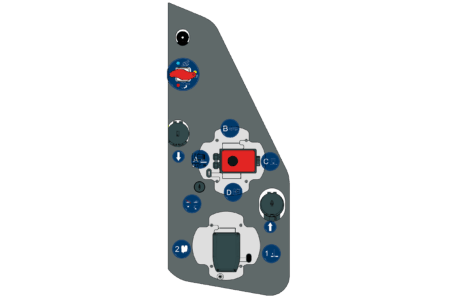

Das Saugventil ist motorgesteuert und der Befüllstopp programmierbar. Die "EASYSET" Fernbedienung erlaubt eine Betätigung aller Funktionen von Bedienzentrum aus.
Während des gesamten Spritzvorgangs kann der aktuelle Tankinhalt am Terminal in der Traktorkabine angezeigt werden. Auch die Restmengenentleerung ist einfach.
Erhältlich mit den Terminals REB3 / VISIOREB / ISOBUS.

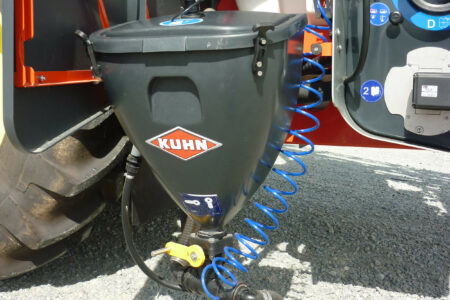

Der 35 Liter fassende Einspülbehälter zeichnet sich durch seine trichterförmige Form aus, die eine Einmischung von Pflanzenschutzmitteln in jeder Art - ob flüssig, pulver- oder granulatförmig erlaubt. Das Reinigungssystem umfasst 2 Rundreinigungsdüsen, mit denen Kanister, Dosierbecher oder die Einspülschleuse selbst gereinigt werden können.
Der Einmischbehälter hat nur ein Ventil, durch das die Wirksubstanz in den Kreislauf eingeschleust wird. Dieses Ventil wird sicher über ein Fusspedal betätigt und der Fahrer muss sich nicht nach vorne beugen. Alle anderen Schritte werden mit der Lanze ausgeführt, die in der Nähe angebracht ist. So ist der Fahrer vor Spritzern sicher. Die Reinigung der Einspülschleuse erfolgt bei geschlossenem Deckel, so dass auch hier der Fahrer maximal geschützt ist.
Es sind zahlreiche Sonderausrüstungen zur Steigerung des Bedienkomforts oder zur Anpassung an kundenspezifische Anforderungen erhältlich.

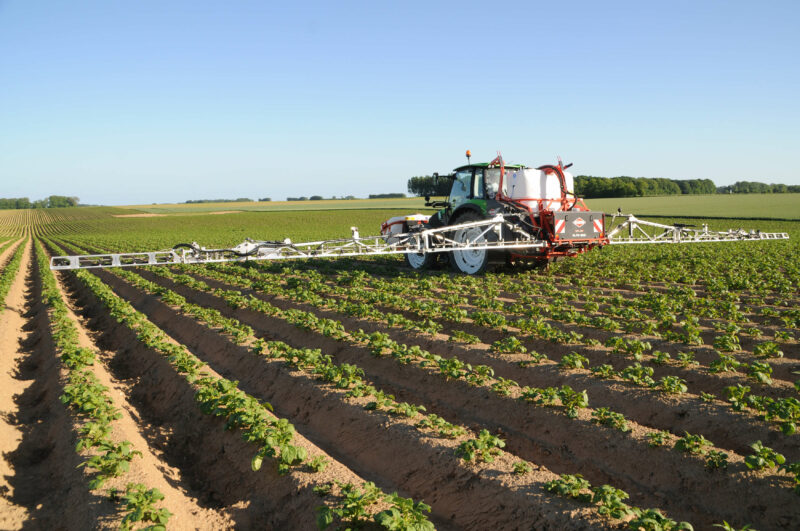

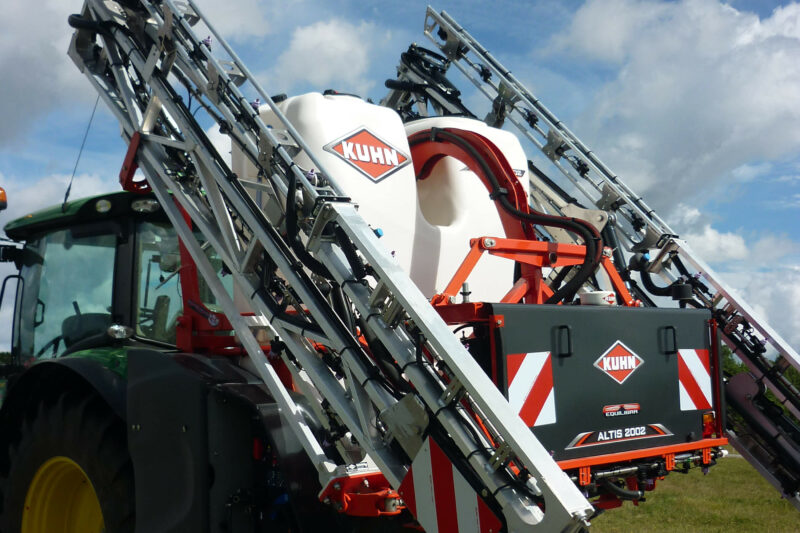

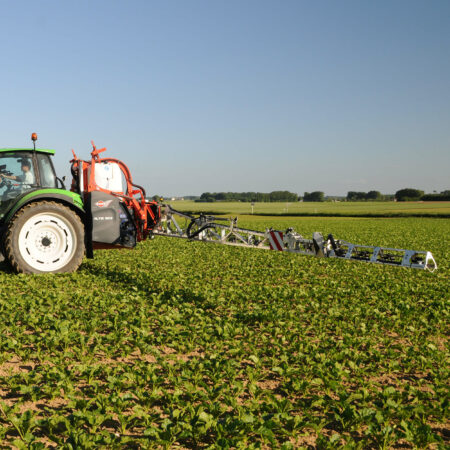

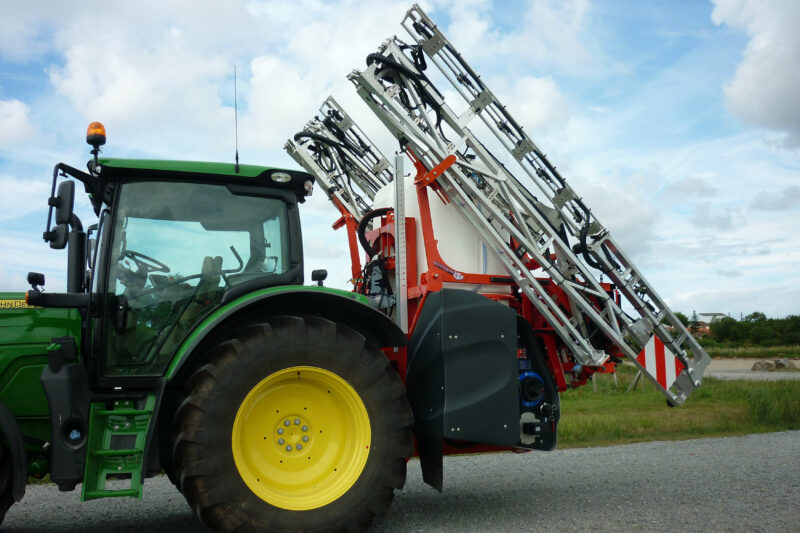

Mit den MTA3 und MEA3 Gestänge bietet KUHN eine diagonale Klappung, nicht eine seitliche oder vertikale. Das Ziel ist es, die Anzahl der Klappgelenke zu begrenzen und gleichzeitig die Kompaktheit zu erhalten. Der hintere Zugang bleibt perfekt erhalten.
Diese Gestänge haben serienmässig die folgenden Merkmale:

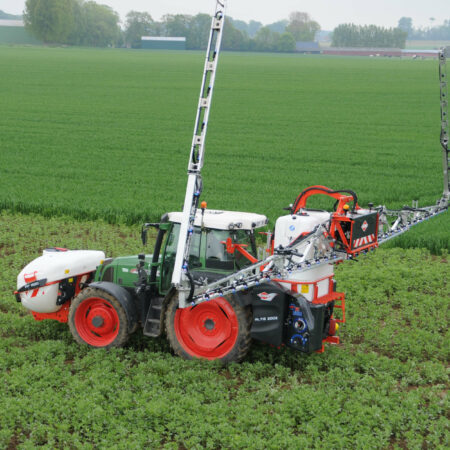

Für die verschiedenen Gestänge, die für die ALTIS 2-Spritze erhältlich sind, sind zahlreiche Klappvarianten möglich.
Das Ausklappen des Gestänges erfolgt, indem zunächst die gewünschten Funktionen am Spritzterminal ausgewählt und dann das Steuerventil des Traktors betätigt wird.
Als Option wird das Zusatzterminal CH10 verwendet, um jede hydraulische Funktion direkt anzusteuern.
Die automatische Teilbreitenschaltungschaltung wird zu einer Standardoption, sowohl hinsichtlich der Ausbringpräzision als auch des Bedienerkomforts. Die VISIOREB-Steuerung wurde speziell für die Visualisierung der Teilbreitenschaltung mit einem 7-Zoll-Touchscreen entwickelt und ist perfekt an die landwirtschaftlichen Feldspritzarbeiten angepasst.
Vorbereiten, Spritzen, Spülen: Das VISIOREB-Terminal erleichtert alle Schritte des Spritzvorganges.
Die ISOBUS-Ausstattung ermöglicht die Steuerung der Feldspritze über das ISOBUS-Terminal in der Traktorkabine, wie dem CCI 800 oder CCI 1200.
Alle wichtigen Parameter und Informationen lassen sich auf dem Bildschirm anzeigen und können in ihrere Anzeige konfiguriert werden .
Die ISOCLICK-Steuereinheit ermöglicht es Ihnen, die Kontrolle über die wichtigsten Bedienfunktionen bei hoher Geschwindigkeit zu behalten.

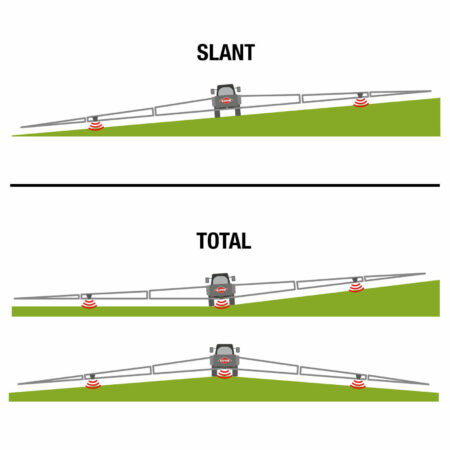

BOOM ASSIST hält das Gestänge unabhängig von der Feldkontour in der richtigen Position, indem es automatisch die Höhe, die Neigung (SLANT)und einseitige Gestängeanwinkelung(TOTAL° anpassen kann. Das Führen des Gestänges in der idealen Höhe optimiert die Spritzverteilung und reduziert insbesondere Verluste durch Winddrift und Verdunstung.
Sie brauchen sich also keine Sorgen um das Gestänge zu machen, die Spritze steuert es automatisch.
Die Spritzsteuerungen RPB und REB3 regulieren die Spritmenge passend zur Geschwindigkeit des Traktors und bieten optimalen Komfort und Präzision. Sie zeigen permanent die Durchflussmenge (l/ha), die Geschwindigkeit und den Arbeitsdruck an. Dank ihrer kompakten Bauweise und des CAN-Bus-Kabelsatzes ist die Installation in der Kabine sehr einfach. Die Regeleinheit REB3 ist auch über GPS steuerbar.

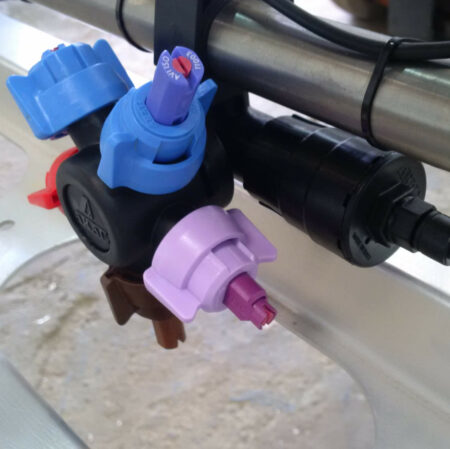

KUHN bietet mehrere Zirkulationssysteme an:
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Gestängebreiten | 15 / 16 / 18 / 20 / 21 / 24 | 20 / 21 | 20 / 21 / 24 | 18 / 20 / 21 / 24 / 27 / 28 |
Gestängeaufhängung | TRAPEZIA | TRAPEZIA | EQUILIBRA | EQUILIBRA |
Gestängematerial | Stahl | Aluminium | Aluminium | Aluminium |
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Anzahl der Gestängearme | 2 | 3 | 3 | 2 |
Anbau | 3-Punkt Schnellkuppelrahmen EASY HITCH - Kat. II | 3-Punkt Schnellkuppelrahmen EASY HITCH - Kat. II | 3-Punkt Schnellkuppelrahmen EASY HITCH - Kat. II | 3-Punkt Schnellkuppelrahmen EASY HITCH - Kat. II |
Abdeckugen | 2 Staufächer | 2 Staufächer | 2 Staufächer | 2 Staufächer |
Max Pumpendruck (bar) | 7 | 7 | 7 | 7 |
Leergewicht (kg) | 1.435 (15 m Gestänge) | 1.455 (21 m Gestänge) | 1500 | 1.550 (28 m Gestänge) |
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Behälterinhalt Nennvolumen (l) | 1.500 / 1.800 / 2.000 | 1.500 / 1.800 / 2.000 | 1.500 / 1.800 / 2.000 | 1.500 / 1.800 / 2.000 |
Behältermaterial (l) | Polyethylen | Polyethylen | Polyethylen | Polyethylen |
Behälter Nennvolumen | 1.680 / 1.900 / 2.280 | 1.680 / 1.900 / 2.280 | 1.680 / 1.900 / 2.280 | 1.680 / 1.900 / 2.280 |
Frishwasserbehälter | 230 | 230 | 230 | 230 |
Pumpen | Kolbenmembranpumpe (Desmopan Membran) PM 165 / PM 265 - Zentrifugalpumpe PC 700 | Kolbenmembranpumpe (Desmopan Membran) PM 165 / PM 265 - Zentrifugalpumpe PC 700 | Kolbenmembranpumpe (Desmopan Membran) PM 165 / PM 265 - Zentrifugalpumpe PC 700 | Kolbenmembranpumpe (Desmopan Membran) PM 165 / PM 265 - Zentrifugalpumpe PC 700 |
Pumpenleistung (l/min) | 165 - 265 - 700 | 165 - 265 - 700 | 165 - 265 - 700 | 165 - 265 - 700 |
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Filterung | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) | Vierfach - Füllen, Saugen, Zentralfilter vor dem Durchflussmengenmesser, Teilbreitenfilter (Serie mit 2 Filtereinsätzen) |
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Gesamtbreite | 2,55 | 2,55 | 2,55 | 2,55 |
ALTIS 2 MTS 2 | ALTIS 2 MTA 3 | ALTIS 2 MEA 3 | ALTIS 2 RHPA | |
---|---|---|---|---|
Transporthöhe | 3,20 (15 m Gestänge) | 3,35 (21 m Gestänge) | 3,65 (24 m Gestänge) | 3,50 (28 m Gestänge) |
