Mélangeuses à 2 vis PROFILE 2 M

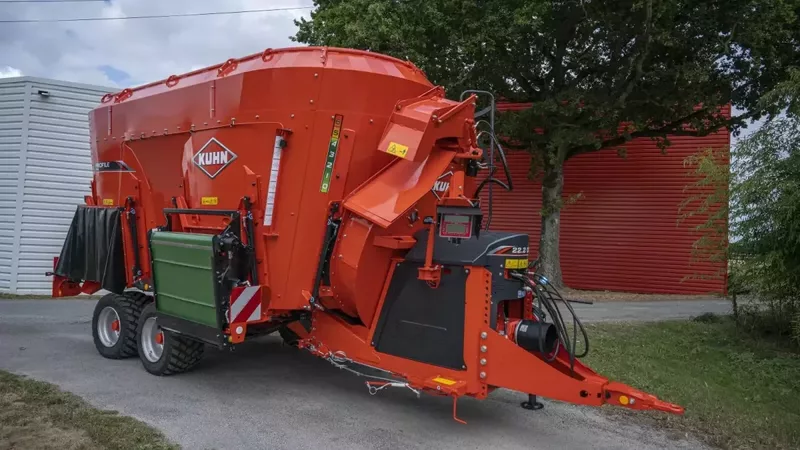

La gamme de mélangeuses traînées PROFILE 2 M à 2 vis verticales est conçue avec une caisse de largeur médium pour une capacité de 16 à 25 m3. Que ce soit une mélangeuse avec une distribution directe ou une distribution transversale, elle peut accueillir une turbine de paillage.
C'est avec l'ensemble des considérations nutritionnelles de l'élevage moderne et en réponse aux nouvelles attentes des éleveurs que les mélangeuses traînées PROFILE 2 M ont été développées : respect des indices de fibrosité, homogénéïté du mélange, qualité de distribution, coût d'usage faible, précision de pesée...Les modèles PROFILE 2 M équipés de deux vis verticales se distinguent par une conception unique. Le rapport "hauteur" et "largeur" de caisse (Médium) leur confère un coefficient de remplissage hors normes. Les rations fibreuses seront leur terrain de jeu préféré. La recoupe et le mélange est rapide avec des quantités importantes de fibres. La précision de pesée est garantie par le brevet KUHN qui associe 5 pesons à un châssis intégré. La conception des vis de mélange reprend les standards KUHN reconnus pour une demande de puissance faible et une qualité de mélange quelque soit le niveau de remplissage de la caisse. La distribution s'effectue par des trappes à géométrie brevetée C-DRIVE qui garantit un flux de produit régulier et rapide lors du déchargement. Pour la distribution, de nombreuses possibilités : que ce soit avec des goulottes latérales associées ou pas avec des tapis inclinables (modèles 2 DM) ou encore un tapis transversal placé à l'avant ou l'arrière de la machine (modèles 2 CM) selon la configuration des bâtiments, chaque éleveur trouvera la réponse à son besoin.Le paillage est assuré avec les modèles PLUS par une large turbine assurant une projection de paille à 18 m et ce avec un flux régulier et à haut débit grâce au dispositif brevété VENTIDRIVE.La pesée programmable de série facilite l'utilisation du terminal au quotidien. Pour plus de confort, il peut être associé des dispositifs de rappels à positionner dans le chargeur afin d'avoir accès aux fonctions indispensables depuis le poste de chargement de la machine.
Vos avantages

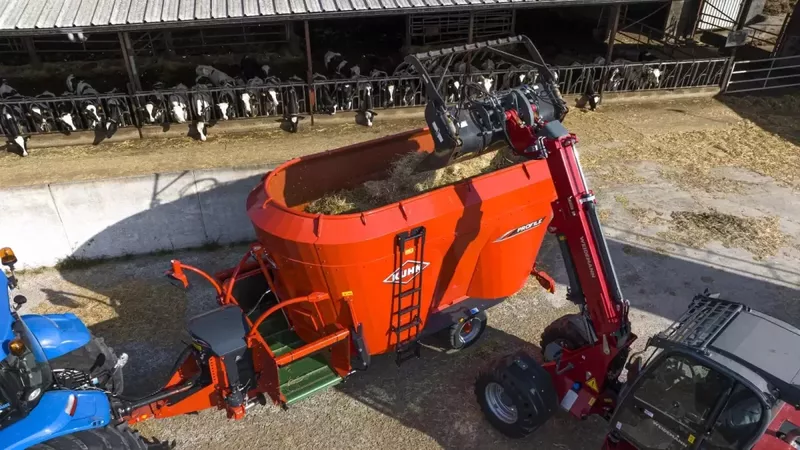

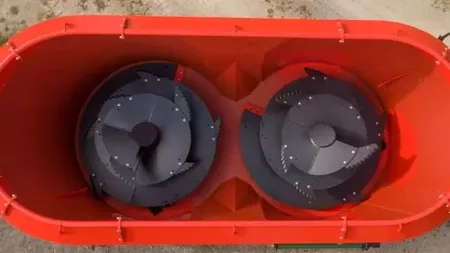

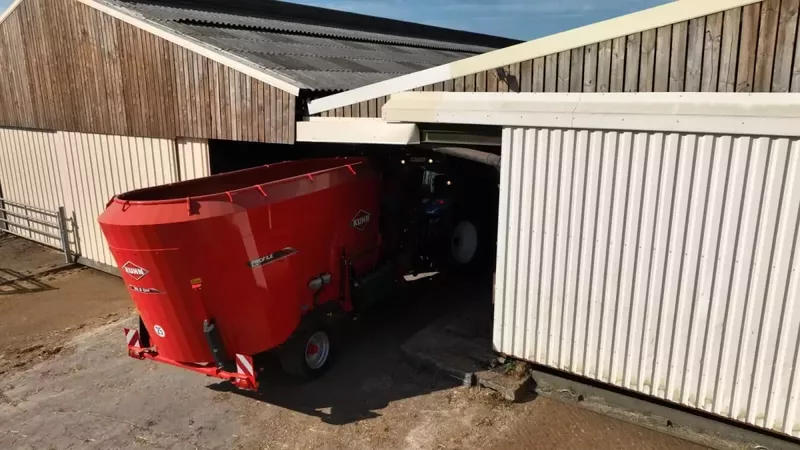

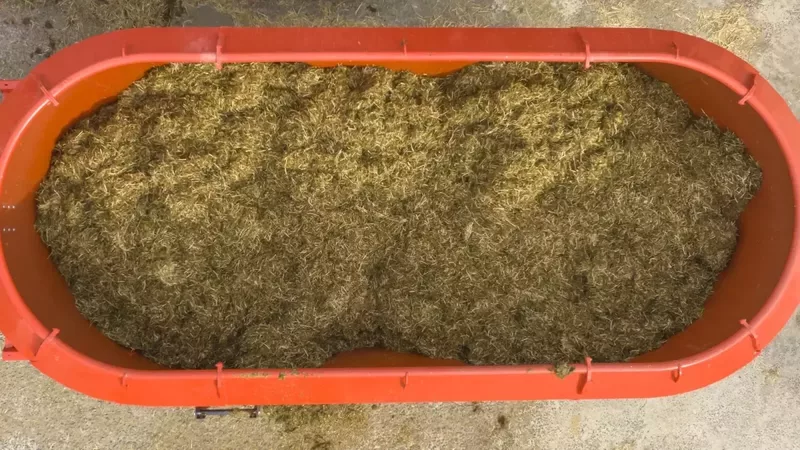

Le mélange des PROFILE 2 M s'effectue avec deux vis verticales. La géométrie des caisses avec leur rapport hauteur/largeur permet de bénéficier d'une machine compacte à fort coefficient de remplissage. D'une largeur hors tout allant de 2,42 m pour le modèle de 18 m3 à 2,46 m pour le modèle de 25 m3, elle saura se faufiler dans tous les couloirs d'alimentation. La hauteur hors tout est également une caractéristique forte de cette gamme de mélangeuses à deux vis verticales. Avec son châssis intégré, permettant de réduire la hauteur sans pénaliser la garde au sol de la machine, les élevages aux contraintes de hauteur trouveront une solution dans cette gamme. La gamme PROFILE 2 DM offre un modèle de 20 m3 à moins de 3 m de hauteur et offre 25 m3 à seulement à 3,38 m de hauteur ! L'essieu simple comme les versions boggie est positionné sur le châssis intégré pour disposer d'un bon suivi du tracteur de la machine, une bonne stabilité dans les phases de circulation et ce, avec une largeur extérieure aux roues à partir de 2,10 m. Avec sa cuve conçue avec des pans inclinés sur l'ensemble de son pourtour, le flux de produit lors du brassage, la recoupe et le mélange s'effectue sans coincement, souvent synonyme de pics de demande de puissance. Cette conception permet d'offrir également à hauteur hors tout identique avec les machines du marché à flancs droits, 20% de capacité en plus ! Comme l'ensemble de la gamme de mélangeuses, les modèles PROFILE 2 M dispose d'une cuve à profil polygonal. Au delà d'apporter de la rigidité à l'ensemble de la cuve pour une tenue parfaite au vieillissement, la cuve à facettes accélère notablement la recoupe des brins dans les rations fibreuses. Les cônes intérieurs entre les deux vis sont conçus pour limiter au minimum la rétention de produit dans la cuve après la distribution.

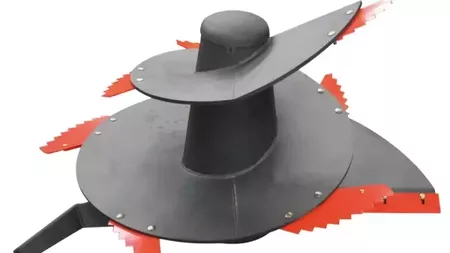

La conception des vis de mélange KUHN est reconnue et certifiée par de nombreux tests officiels (DLG…) pour offrir les avantages d'un mélange rapide, homogène et ce avec une demande de puissance faible.
Le "pas double" du dernier quart de spire permet un foisonnement optimal des produits que la cuve soit pleine à 100%, mais également en mélange prémix avec des petites quantités.
La spire continue du bas de la vis jusqu'à son sommet assure une montée graduelle du fourrage pour éviter les à-coups de demande de puissance.
Les couteaux à denture asymétrique ou un effet autonettoyant. Pour réduire toujours plus la demande de puissance, les couteaux ont une coupe progressive pour une une prise de puissance constante.
Les phases de mélange sont ainsi réalisées avec un bilan de consommation de carburant le plus faible du marché.
En complément de l'efficacité des vis de mélange, deux contre-couteaux sont positionnés idéalement dans la cuve pour accélérer le processus de calibrage de la fibre. Articulés en leur sommet, la surface de travail la plus importante du contre-couteaux se situe dans la partie inférieure de la cuve, qui est également la zone où les couteaux travaillent au plus près de la paroi. L'efficacité est totale.

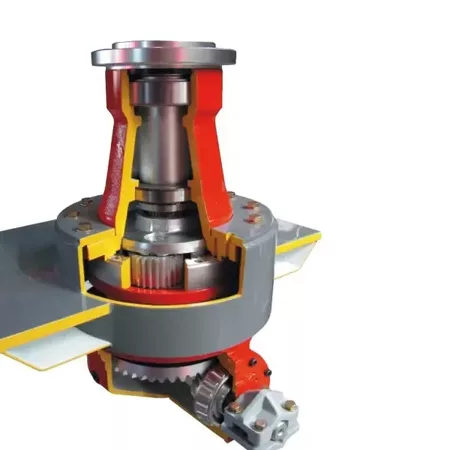

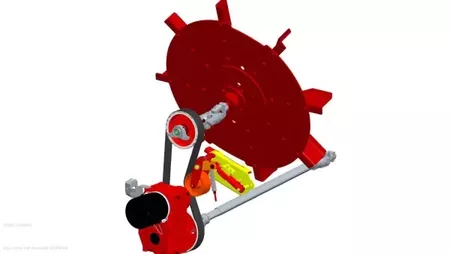

L'entraînement des vis est assuré par un boitier renvoi d'angle de conception KUHN reconnu pour sa longévité. La transmission usinée est composée d'un double étage de roulement : tous les efforts de leviers lors de l'incorporation de balles entières sont absorbés.
Ce boitier est fixé sur une couronne et non pas directement sur le fond de cuve afin de bénéficier d'une assise large. Cette couronne permet également d'augmenter la distance séparant les deux paliers (entre la fixation de la vis et la fixation du boitier). La rigidité de l'ensemble est totale pour une plus grande tenue dans le temps.
Sous le fond de cuve, un caissonnage de pré-contraintre évite les déformations de la caisse dans le cas de mélanges à forte densité ou dans le cas de chargement de balles entières qui engendrent des efforts latéraux importants sur l'ensemble vis-cuve.
Précision en petits mélanges et fiabilité dans les tonnages importants.

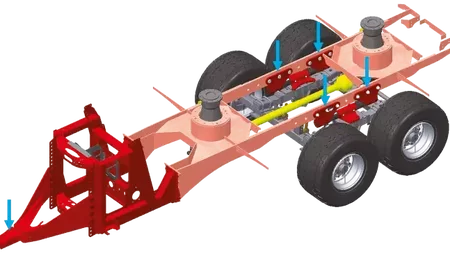

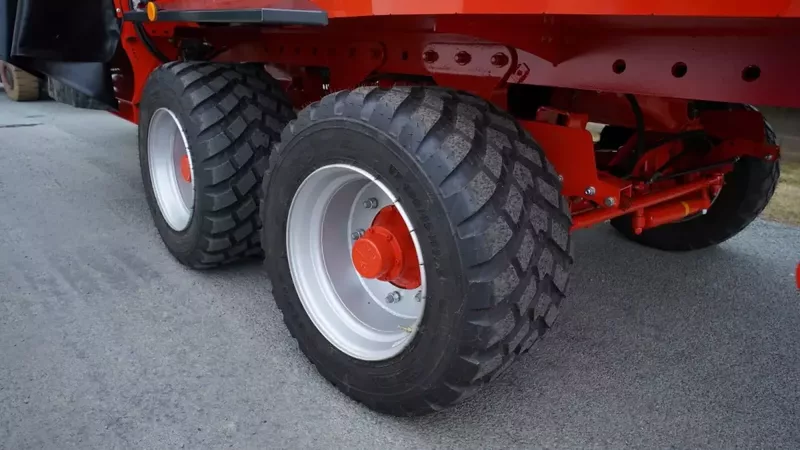

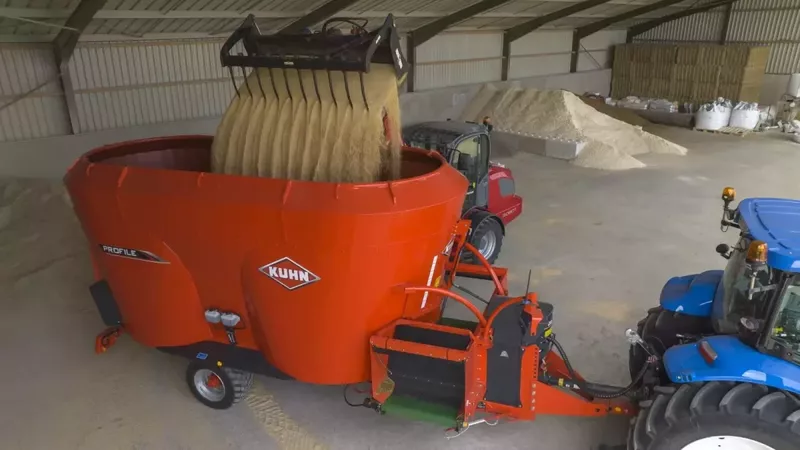

Le dispositif de pesée de tous les modèles de la gamme PROFILE 2 DM-CM-PLUS a été développé avec des jauges de contraintes intégrées dans un berceau logé entre l'essieu et la cuve de mélange. Ces jauges sont positionnées dans le sens d'avancement de la machine et non perpendiculairement. Ainsi, toutes les contraintes liées aux phases de transport n'impactent pas la structure et la fiabilité des pesons dans le temps.
La sensibilité des pesons de diamètre 63,5 mm est meilleure que des jauges classiques de 80 mm. Les petits mélanges tels que les prémix de quelques dizaines de kilogrammes, seront pesés et gérés avec une plus grande précision.
La multiplication du nombre de ces pesons (conception à 5 pesons) permet quant à elle, de fiabiliser totalement la pesée dans le cadre de mélanges à forte densité donc très lourds.

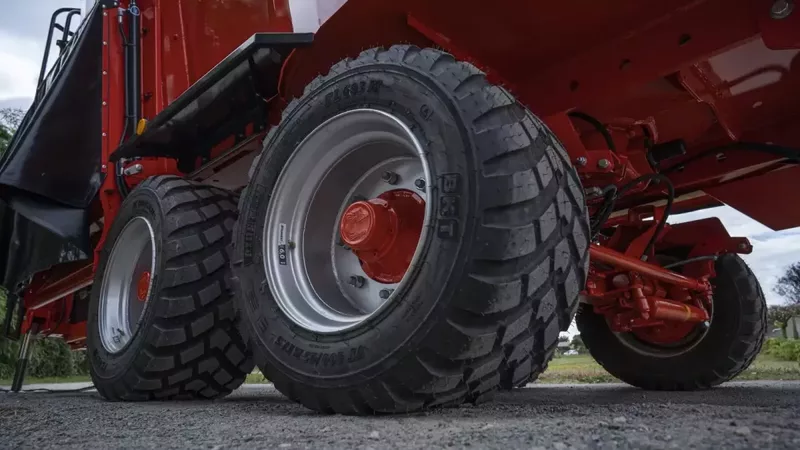

Sur les modèles équipés de l'essieu boggie, la liaison au sein du berceau des quatre pesons est rigide. La fiabilité des données de pesée est assurée quelque soit la position et le dénivelé de chacune des roues de l'essieu boggie.

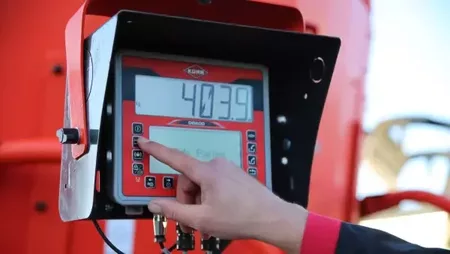

Le terminal principal de pesée KUHN DG600 intègre le module de programmation des rations. Vous programmez ainsi chaque ration avec les différents fourrages que vous nommerez. Une liste de composants de la ration sont déjà intégrés.
Si le besoin de changer le nombre d'animaux dans votre lot, le terminal KUHN DG600 est intuitif et rapide pour effectuer l'opération afin de recaler les quantités à charger pour chacun des composants.
Possibilité de réaliser jusqu’à 99 rations de 24 composants différents et ce avec 48 lots de distribution.
Le terminal KUHN DG600 permet également de faire des bilans de consommation par ingrédients.
Le terminal KUHN DG600 peut également être associé à un rappel d'affichage à placer dans le chargeur. Au delà des avantages de disposer de l'information de poids à portée de vue, les principales fonctions de la pesée sont accessibles depuis le poste de chargement : changement d'ingrédients, refaire une tare...

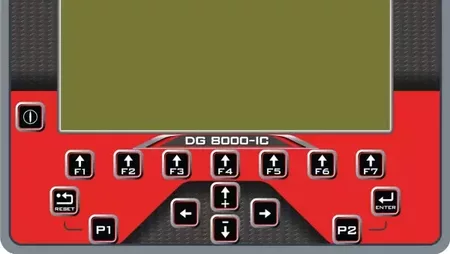

Pour les éleveurs désireux d'aller plus loin en particulier dans le transfert de données, la gamme PROFILE 2 DM-CM-PLUS peut recevoir en option le terminal KUHN DG8000 avec son logiciel de DTM PRO.
La programmation peut être réalisée par tête, en total ou en pourcentage. La programmation des rations peut être réalisée derrière un PC via le logiciel «DTM PRO».
Son écran couleur graphique de 7’’ (152,4 x 91,5 cm) offre toute l'ergonomie et le confort de travail.
Des fonctions supplémentaires tels que la possibilité d'intégrer un coefficient journalier, la traçabilité des coûts d'alimentation avec des rapports journaliers, l'état des stocks des différents composants de la ration et le contrôle des missions effectuées sont accessibles avec le DG8000,
Le transfert de données est automatique via le Cloud : Bureau -> Machine -> Bureau.
Ce dispositif est soumis à abonnement annuel.

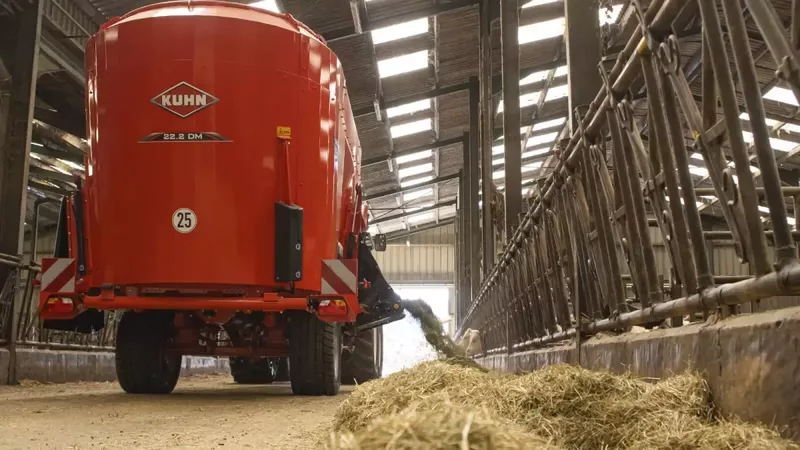

Les trappes de déchargement des modèles PROFILE 2 DM bénéficient du brevet C-DRIVE. Leur géométrie spécifique en forme de "C" permet une distribution plus régulière et plus homogène. Le flux de produit en particulier dans les rations fibreuses réduit les blocages et les accumulations en sortie de porte. Le gain de temps peut représenter jusqu'à 30% dans les conditions de rations fibreuses.
La largeur des trappes est également à considérer pour le débit de distribution. Mesurant 1,10 m de large soit plus de 50% du diamètre des vis, le produit est directement accompagné vers la sortie.
La vis de mélange reçoit également de série un second racleur diamétralement opposé au premier pas de la spire afin de régulariser le flux en sortie de trappe.
Ces trappes sont associées à des goulottes de déchargement. Une tôle déflectrice permet de déporter le codron fraichement réalisé de la machine afin de ne pas le souiller par les pneumatiques. La hauteur de dépose de cette tôle déflectrique est réglable.

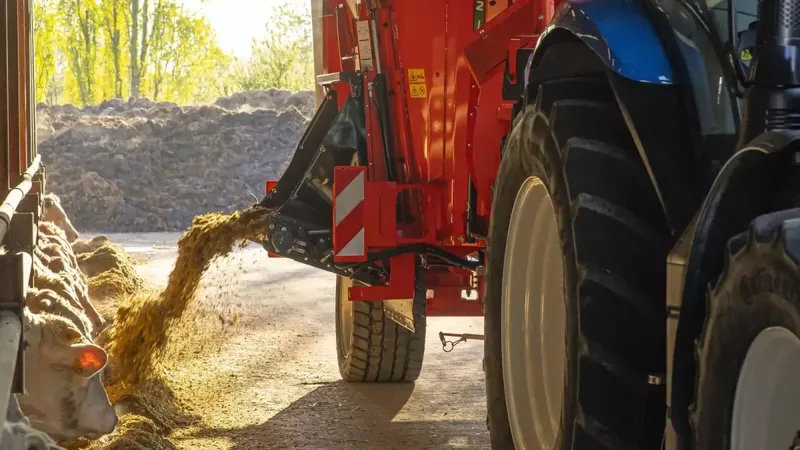

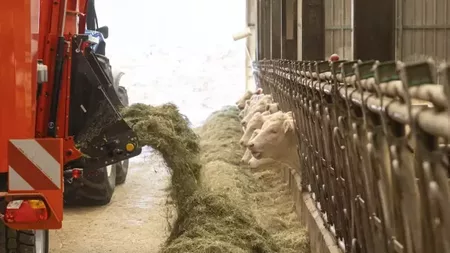

Pour les tables d'alimentation disposant d'auges, un tapis inclinable proposé en différentes longueurs permet de distribution la ration dans toutes les configurations. Cette gamme de tapis inclinables est conçu avec des bandes PVC assurant un fonctionnement silencieux, avec des régimes de rotation rapides et ce en limitant le recyclage de fourrage sous le tapis.

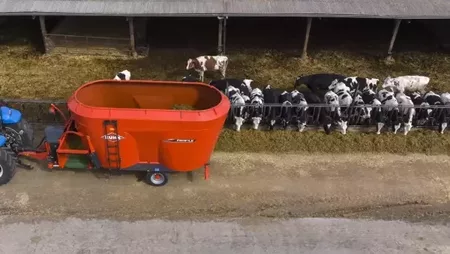

Les modèles PROFILE 2 CM sont équipés d'un large tapis transversal placé à l'avant ou à l'arrière de la machine pour les éleveurs disposant de bâtiments non-débouchants.
Il permet ainsi la distribution à droite et à gauche de la machine. L'entraînement par un moteur hydraulique à chaque extrémité du tapis garantit un fonctionnement parfait quel que soit le sens de rotation du tapis.
Conçu en bande PVC, le tapis ne recycle pas le fourrage sous la sole. Le couloir d'alimentation reste toujours propre après la distribution de la ration.
Pour une meilleure longévité, le tapis PVC est moulé avec une bande de guidage maintenue dans les gorges des rouleaux d'entraînement. Pas de risque de frottements à l'avant et à l'arrière des parois du caisson synonyme d'usure prématurée.
Pour ajuster la distance du cordon réalisé (afin de s'adapter aux différents volumes de rations), deux solutions sont proposées. Le déport hydraulique du tapis permet de décaler de 250 mm l'ensemble du tapis transversal à droite ou à gauche de la machine. Par ailleurs, la commande électrique de la machine peut accueillir en option la régulation de la vitesse du tapis, Depuis la cabine du tracteur vous pourrez ajuster en continu la distance de dépose du cordon.
Pour les tables d'alimentation disposant d'auges, un tapis inclinable proposé en différentes longueurs et positionné en bout du tapis transversal permet la distribution de la ration dans toutes les configurations. Cette gamme de tapis inclinables est également conçue avec des bandes PVC. Ces tapis assurent un fonctionnement silencieux, avec des régimes de rotation rapides et ce en limitant le recyclage de matière sous le tapis.
Les modèles PROFILE PLUS 2 DM et CM sont dotés d'une turbine de paillage animée par une courroie débrayable offrant toute la souplesse de fonctionnement (mise en route…). Pour arrêter la turbine, pas nécessaire d'arrêter la prise de force du tracteur. Ce montage permet de bénéficier également d'une transmission silencieuse de la turbine.

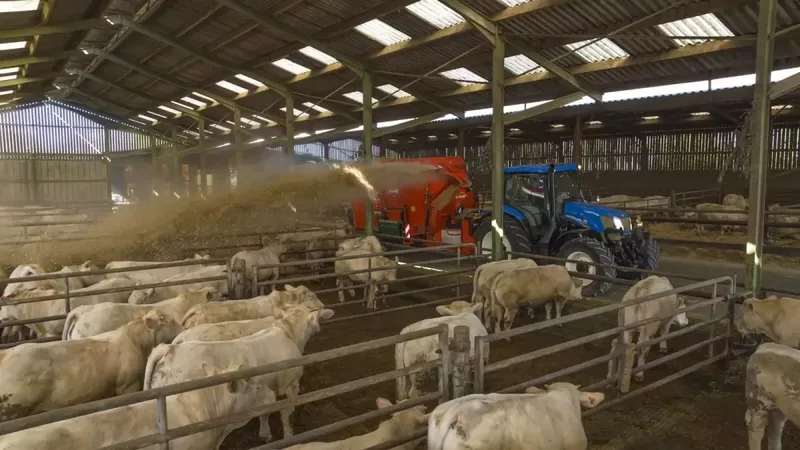

La turbine de grand diamètre (1540 mm) est la plus grande garantie pour assurer la projection de paille jusqu'au fond des aires de couchage les plus profondes. Placée à l'avant de la machine vous gardez le contrôle visuel sur l'orientation de la goulotte. La turbine légèrement décollée de la caisse permet à la goulotte orientable (en option) de balayer à 20° derrière la machine. Vous pourrez ainsi pailler l'angle mort correspondant à la longueur de la machine dans le cas de bâtiments non débouchant.
Le boîtier bi-vitesse permet de pailler avec une vitesse faible dans le cas de logettes ou d'aires de couchage au plus près de la machine.
La forme spécifique de la trappe de paillage des PROFILE PLUS (forme asymétrique brevetée VENTIDRIVE) améliore l'aspiration de la paille par la turbine. Le flux de paille en sortie est régulier même à très bas régime.
Le tracteur fonctionne à bas régime synonyme de silence de travail dans les stabulations et surtout d'économie d'énergie.
Pour plus de longévité le fond de turbine, lieu de tous les frottements de la paille et la silicie qu'elle contient, est de série en K-NOX.
Équipement

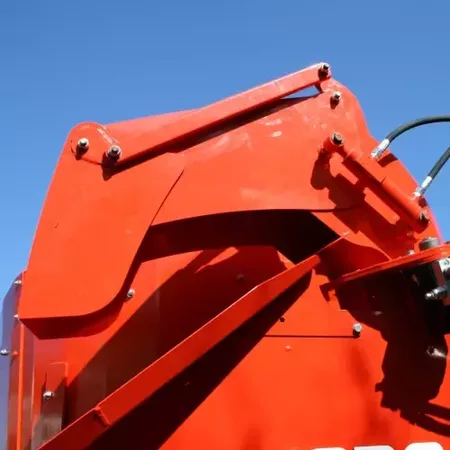

En option, la goulotte orientable sur 220° permet de pailler à droite et à gauche de la machine. La goulotte de paillage montée de base sur sa crémaillère peut recevoir, même à postériori, le kit 220°.

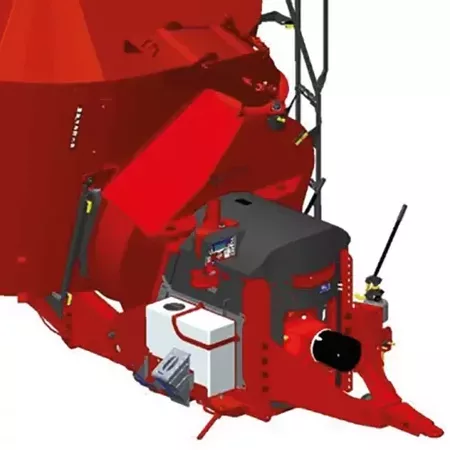

Le dispositif CLEANSTRAW permet de limiter les poussières en suspension dans les bâtiments lors du paillage grâce à la pulvérisation de fines gouttes d'eau. Combinée à l'entraînement de la turbine, l'aspersion d'eau est réalisée en juste à temps.

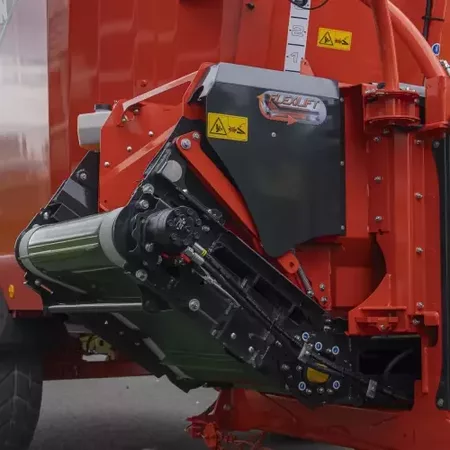

Le tapis FLEXILIFT vient en lieu et place du tapis transversal. Il a la singularité de décharger dans des auges importantes (jusqu'à 1200 mm) tout en restant dans le gabarit de la mélangeuse. FLEXILIFT équipe en option les modèles PROFILE 2.CM. Il n'y a aucune perte de produits dans le couloir d'alimentation contrairement aux jonctions entre les tapis inclinables et les tapis transversaux.

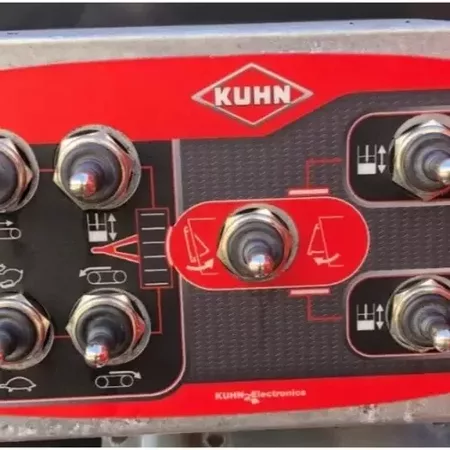

En option également, avec la commande électrique, la régulation de la vitesse du tapis inclinable quand la machine en est équipée permet de contrôler du bout des doigts sa vitesse. Dans la cabine du tracteur, l'opérateur peut ainsi ajuster en continu la quantité déposée.

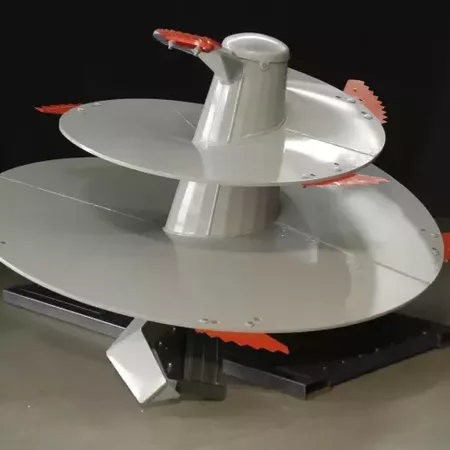

K-NOX prolonge de manière considérable la durée de vie (x 6) des vis de mélange. L'ensemble de la vis est en K-NOX (spire, tronc, soudure…) : l'organe complet est protégé. K-NOX est plus résistant à l'usure générée par la friction des fourrages et à la corrosion issue des acides contenus dans les ensilages. Pour plus de longévité, les doublantes de caisse K-NOX sont également disponibles en option.

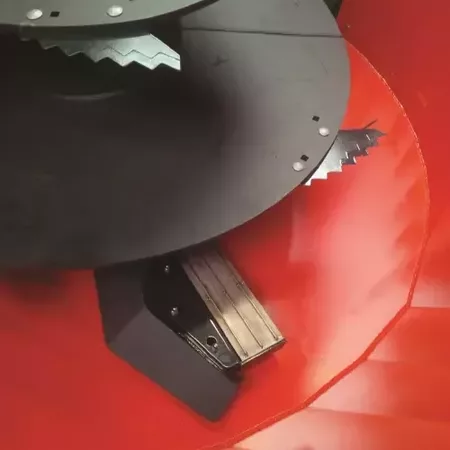

Disposé sur le second racleur de la vis de mélange, l'aimant KUHN optimise le contact avec l'ensemble de la ration mélangée. Sa position lui permet de travailler au chargement de la machine, durant les phases de mélange mais également lors de la distribution des rations. De catégorie "Néodyme" son efficacité est 10 fois supérieure aux aimants traditionnels de classe "ferrite".

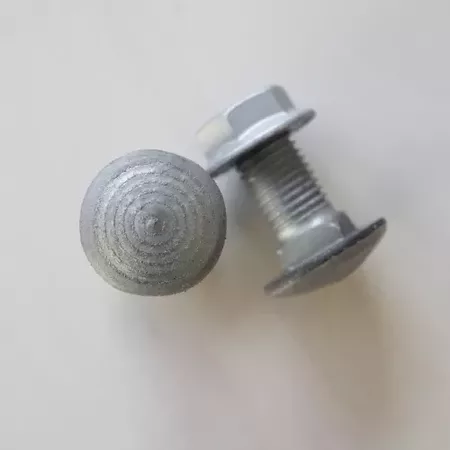

Les couteaux de la vis de mélange peuvent être commandés en version DURAKUHN (revêtement au carbure). DURAKUHN améliore 2,5 fois la durée de vie d'un couteau standard pour garder plus longtemps une bonne efficacité de recoupe de la fibre. La boulonnerie de fixation est désormais disponible avec un revêtement carbure DURAKUHN, une exclusivité KUHN. Avec l'augmentation de la durée de vie des couteaux DURAKUHN, pas de risque de voir la fixation s'user avant le couteau au risque de perdre ce dernier dans les auges d'alimentation.

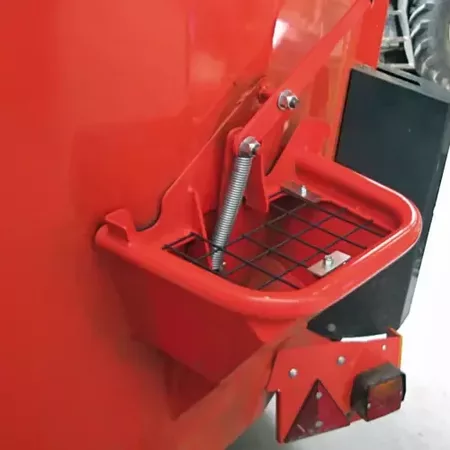

La trappe qui équipe les PROFILE 2.DM permet d'incorporer avec précision les ingrédients en faible quantité. Elle dispose d'une grande capacité mais également d'une grille de sécurité et d'une ouverture manuelle.

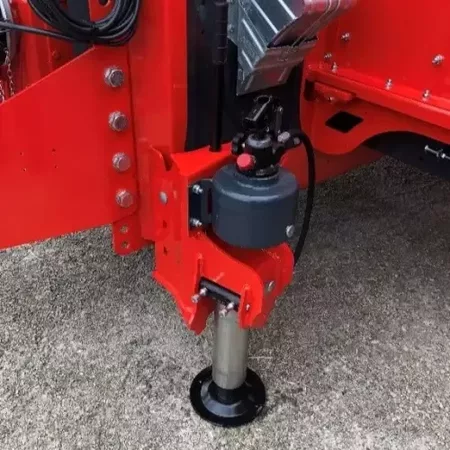

Depuis le double effet du tracteur, la béquille hydraulique permet d'apporter tout le confort.La béquille hydraulique esiste également avec pompe manuelle pour effectuer toutes les opérations de dételage depuis l'arrière du tracteur.
Spezifikation
| PROFILE 16.2 CM | PROFILE 16.2 DM | PROFILE 18.2 CM | PROFILE PLUS 18.2 CM | PROFILE 18.2 DM | PROFILE PLUS 18.2 DM | PROFILE 20.2 CM | PROFILE PLUS 20.2 CM | PROFILE 20.2 DM | PROFILE PLUS 20.2 DM | PROFILE 22.2 CM | PROFILE PLUS 22.2 CM | PROFILE 22.2 DM | PROFILE PLUS 22.2 DM | PROFILE 25.2 CM | PROFILE PLUS 25.2 CM | PROFILE 25.2 DM | PROFILE PLUS 25.2 DM | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacité de caisse (m3) | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 22 | 22 | 25 | 25 | 25 | 25 | |
| Système de mélange | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | |
| Hauteur des vis de mélange (mm) | 1 100 | 1 100 | 1100 | 1 100 | 1 100 | 1 100 | 1 100 | 1100 | 1 100 | 1 300 | 1300 | 1 300 | ||||||
| Distance de paillage | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | |||||||||||
| Puissance tracteur recommandée kW (ch) | 63 (85) | 63 (85) | 66 (90) | 55 (75) > 66 (90) | 66 (90) | 55 (75) > 66 (90) | 70 (95) | 70 (95) | 58 (79) > 70 (95) | 73 (100) | 61 (83) > 73 (100) | 73 (100) | 61 (83) > 73 (100) | 81 (110) | 67 (92) > 81 (110) | 81 (110) | 67 (92) > 81 (110) | |
| Rotation de la pdf (min-1) | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 | |
| Débit mini/maxi (l/min) à 180 bar (pression souhaitable) | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | |
| Equipement hydraulique mini du tracteur | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | ||||||||||||
| Equipement hydraulique mini du tracteur en commande directe | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour goulotte et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour goulotte et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour goulotte et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour goulotte et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour goulotte et 1 DE par fonction supplémentaire | ||||||||
| Equipement hydraulique mini du tracteur en commande électrique (option) | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | ||||||||
| Freinage | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne | Freinage hydraulique double ligne |
