Mélangeuse PROFILE CROSSMIX 2 CS

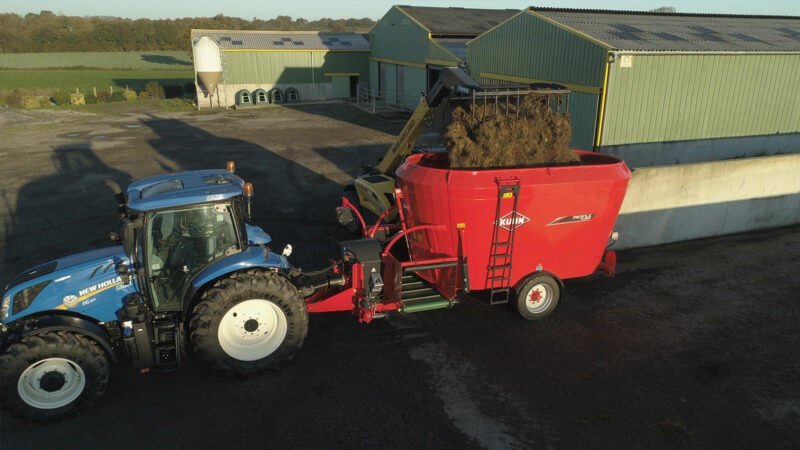

Mélangeuse PROFILE CROSSMIX à 2 vis verticales en distribution transversale et conçue avec une caisse étroite et des roues encastrées. Déclinée de 14 à 20 m3, cette mélangeuse tout terrain est destinée aux troupeaux de 70 à 150 vaches laitières.
Pour les élevages dont la distance entre les bâtiments reste importante avec des zones de circulation accidentées ou qualifiées de « difficiles », la gamme PROFILE CROSSMIX 2 CS est conçue avec les roues à l’extérieur de la caisse. De grand diamètre et encastrés dans les caissons de cuve, les pneumatiques assurent un excellent roulage en conditions délicates. Ils font des mélangeuses PROFILE CROSSMIX 2 CS de vraies passe-partout.
Le second atout des modèles de la gamme PROFILE CROSSMIX 2 CS est sans conteste la qualité (vitesse et régularité) de sa distribution avec le large tapis transversal positionné à l’avant de la machine.
Vos avantages

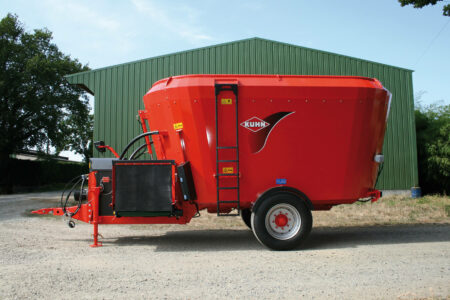

La position des roues dans la caisse permet de réduire la largeur totale de la machine : 2,40 m pour la version 14 m3 ! Le concept du châssis intégré à la cuve garantit la longévité de la structure tout en :
- réduisant la hauteur hors tout : la machine suit le tracteur dans les bâtiments les plus bas,
- conservant une garde-au-sol importante (390 mm avec les roues de 385/55 R22.5). Les bâtiments avec dénivelés ne sont plus une contrainte.

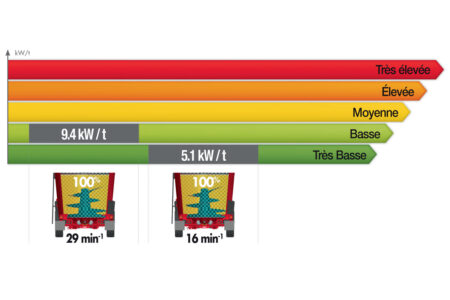

7 ch par tonne de mélange : des économies importantes de carburant ! La faible demande de puissance de la gamme PROFILE est la conséquence de plusieurs avancées technologiques :

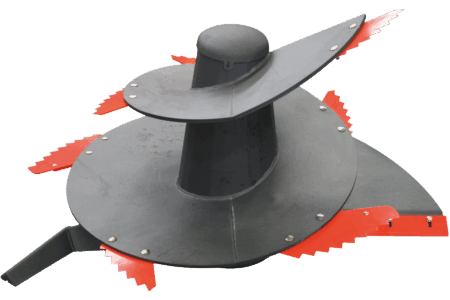

- Conception de la vis de mélange : la spire continue des vis de mélange permet au fourrage de graviter du bas de la cuve vers le haut sans à-coups. Le processus de mélange s’effectue naturellement sans palier synonyme de consommation de carburant.
- Diamètre de la vis de mélange : plus le diamètre d’une vis de mélange est faible, moins le bras de levier est important. La demande de puissance qui en découle est proportionnellement plus faible.
- Sens de rotation des vis : la liaison des vis de mélange dans les mélangeuses à double vis verticales assure un mélange en « 8 ». La circulation du fourrage est régulière, évitant ainsi tout blocage contre les flancs latéraux de la cuve. Le processus est ainsi moins énergivore.
Le « pas double » du dernier quart de spire permet un foisonnement optimal des produits quel que soit le niveau de remplissage de la cuve.
Les couteaux à denture asymétrique ont un effet autonettoyant. Pour réduire la demande de puissance, la gamme PROFILE est équipée de couteaux à coupe progressive pour une prise de couple constante. Constituée d’une spire continue, le fourrage gravite naturellement du bas vers le haut sans à-coups. Le processus de mélange est réalisé avec une consommation de carburant maîtrisée.
Le choix des matériaux utilisés et la conception de la vis ont été étudiés pour que sa résistance à l’usure soit maximale.

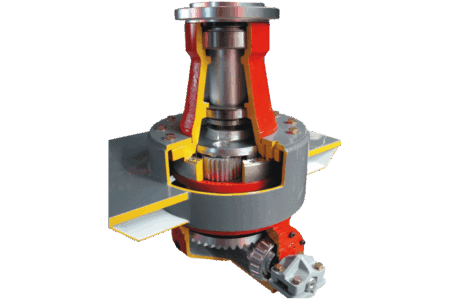

La transmission usinée est composée d’un double étage de roulement. Les efforts de leviers sur la transmission de la vis lors de l’incorporation des balles entières sont absorbés. La présence d’un caisson de précontrainte et l’assise importante de la vis permettent une résistance maximale aux différents efforts transmis en fond de cuve. Fixé sur une collerette, et non pas directement sur le fond de cuve, le boîtier est positionné à mi-hauteur dans la vis de mélange. La transmission est ainsi protégée des efforts latéraux exercés sur la vis.

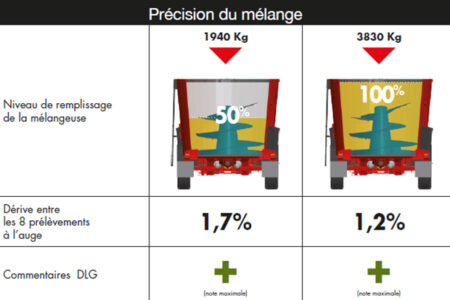

La qualité de mélange des mélangeuses KUHN atteint un niveau exceptionnel. Sur la base de la matière sèche, 5 échantillons ont été prélevés sur 8 points différents du cordon d’alimentation fraîchement distribué, le coefficient de variation est de 1.2% avec une durée de mélange de 3 minutes seulement (PROFILE à 2 vis verticales soumise au test n° 6086F de la DLG allemande).
Vous avez ainsi la garantie que, sur les auges les plus longues, la distribution sera homogène pour que chaque animal puisse bénéficier de l’ensemble des valeurs nutritionnelles de la ration.

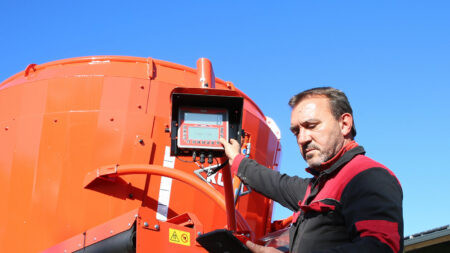

Le terminal de pesée KDW 341 qui équipe de base l’ensemble des mélangeuses PROFILE est apprécié par la multitude de fonctions proposées. La ration composée des différents aliments peut être mémorisée par animal. Il vous suffit simplement de renseigner le nombre d’animaux présents dans le lot pour que le système ajuste automatiquement les quantités à charger.
Les temps de mélange peuvent être programmés avec émission d’un bip sonore. L’affichage bénéficie d’une excellente visibilité avec ses grands chiffres lumineux (43 mm) et son écran rétroéclairé.
En option, le rappel d'affichage met la pesée à portée de mains ! Pour plus de confort, le rappel d’affichage KDR 300 sera disposé dans le tracteur chargeur pour relayer l’information du boîtier principal KDW 341 et ce, avec une portée de 90 m. Vous gardez la main sur le défilement des fourrages sans bouger du chargeur avec une visibilité maximale !
Pour plus de mobilité, ce rappel d’affichage peut être remplacé par un smartphone assurant les mêmes fonctions. Vous gardez sur vous l’ensemble des informations du terminal principal de la machine. Recevant les informations du terminal principal par antenne WIFI, vous conservez le contrôle sur une distance de 90 m.

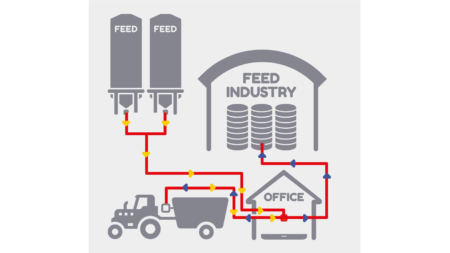

Avec le KUHN Feed Tracking BRONZE, vous avez désormais accès à la traçabilité de l’alimentation. Le transfert de données est réalisé par une cartouche mémoire. Il s’effectue en simple voie : du terminal KDW 341 de votre mélangeuse PROFILE vers l’ordinateur de l’élevage.
Vous utilisez et archivez ainsi toutes les quantités chargées des différents fourrages, les quantités distribuées, les dates et les heures auxquelles ces opérations ont été effectuées.
L’installation sur l’ordinateur de l’élevage de KUHN Feed Tracking BRONZE est réalisée en quelques minutes. Les fichiers extraits sont au format .txt et peuvent être convertis en fichiers excel. Des temps de mélange peuvent être programmés sur le terminal. Vous serez informés par bip sonore de la fin du mélange.

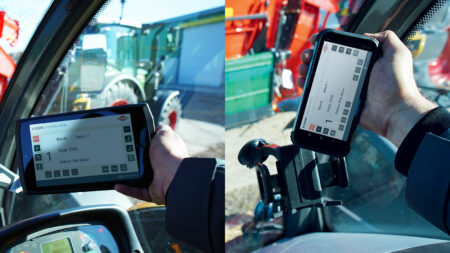

Parmi les solutions proposées aux côtés des terminaux de pesée, vous avez le choix entre différents assistants mobiles. Ces nouveaux assistants vous accompagneront partout ! Vous pourrez ainsi gérer votre pesée de mélangeuse pendant les phases de chargement et de distribution, mais également depuis votre bureau.
- Avec l'assistant mobile incassable 5,7’’, vous avez la pesée de votre mélangeuse dans votre poche !
- Avec l'assistant mobile tout terrain 8’’, vous disposez d'une navigation optimale !

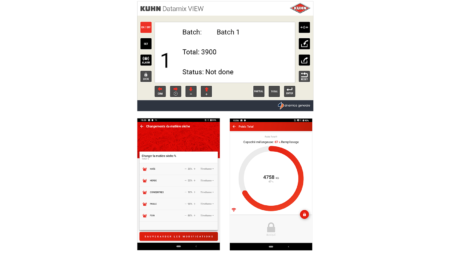

Les 2 applications KUHN Datamix VIEW et KUHN Datamix CONTROL sont pré-chargées sur votre assistant de pesée. Du simple rappel d’affichage (KUHN Datamix VIEW) jusqu’à l’application permettant de programmer et de réaliser l’ensemble des fonctions de votre terminal de pesée mélangeuse sur votre assistant (KUHN Datamix CONTROL), toutes vos attentes seront satisfaites. Ils vous permettront d’accéder aux informations de la pesée dans un périmètre de 90 m autour de la mélangeuse. Le signal est automatiquement activé lors du retour dans ce périmètre.
- Avec l'application KUHN Datamix VIEW, votre assistant devient un rappel d'affichage à emporter partout !
- Avec l'application KUHN Datamix CONTROL, votre assistant est le centre de pilotage de la pesée de votre mélangeuse.

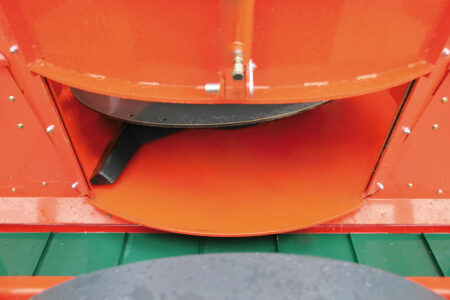

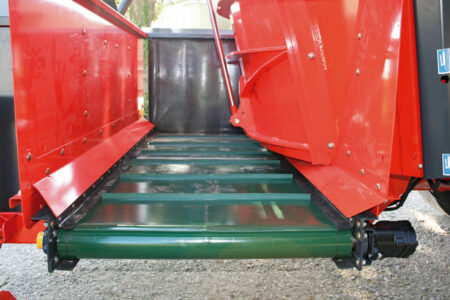

Proposé en standard avec le large tapis transversal qui dépose le cordon à droite et à gauche de la machine, le PROFILE CROSSMIX 2 CS se démarque par sa trappe extra-large. Son ouverture de 1200 mm en largeur permet aux rations fibreuses de sortir de la cuve de manière régulière et sans recoupe excessive des brins. Les vis de mélange disposant d’un deuxième racleur contre-coudé accompagnent les brins longs vers la sortie sans phénomène de recyclage.
Le tapis transversal se positionne à l’avant ou à l’arrière de la gamme PROFILE.
Il permet et ceci de base, la distribution à droite et à gauche de la machine. L’entraînement par un moteur hydraulique à chaque extrémité garantit un fonctionnement parfait quel que soit le sens de rotation du tapis.
En bande PVC, il ne recycle pas de fourrages sous la sole. Le couloir d’alimentation reste toujours propre après la distribution.
En option, ce tapis transversal peut être déporté de manière hydraulique de 250 mm à gauche ou à droite de la machine : idéal pour les rations fibreuses !

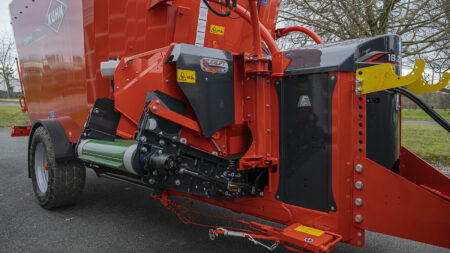

Le tapis FLEXILIFT vient en lieu et place du tapis transversal. Il permet de distribuer dans les auges importantes (jusqu’à 1 200 mm) tout en restant dans le gabarit de la mélangeuse. FLEXILIFT équipe en option l’ensemble des modèles de la gamme PROFILE CL.
L’élévation du tapis est dépendante du déport : une seule commande à actionner pour assurer les deux mouvements.
FLEXILIFT est conçu avec une bande continue. Il n’y a aucune perte de produits dans le couloir d’alimentation contrairement aux jonctions entre les tapis inclinables classiques et les tapis transversaux.
FLEXILIFT est réversible et symétrique. Selon le côté de distribution à relever choisi, votre revendeur KUHN pourra aisément inverser le tapis lors de la préparation avant la mise en route de votre mélangeuse.
Équipement
Les mélangeuses KUHN suivent l’évolution de votre élevage. Augmenter la taille de votre troupeau ou changer les composants de la ration peut vous amener à changer la capacité de votre mélangeuse. Selon les modèles de la gamme PROFILE, vous pouvez augmenter la capacité de votre machine jusqu'à 43%.
K-NOX prolonge de manière importante la durée de vie de la vis, cœur de la mélangeuse et de ses performances. L’ensemble de la vis est en K-NOX : l’organe complet est protégé (spire, tronc, racleur). Plus de résistance à l’usure générée par la friction des fourrages, aux acides des ensilages et à la corrosion de manière générale.
Pour encore plus de longévité, les doublantes de caisse K-NOX sont également disponibles en option.
Tous les modèles de la gamme PROFILE peuvent être dotés en option d’un aimant positionné sur la vis de mélange. Ce dispositif permet de réduire considérablement les blessures digestives des animaux dues à l’ingestion de pièces métalliques contenues dans les fourrages (fils barbelés, fils de fer divers, etc…).
Pour les rations incorporant une part importante de fibres et donc nécessitant un calibrage plus précis des brins, les deux contre‑couteaux en version hydraulique deviennent indispensables. Vous actionnerez à volonté la rentrée et la sortie des contre-couteaux depuis la cabine du tracteur.
Pour le confort d’utilisation, la commande électrique permet le contrôle de la machine du bout des doigts. Le boîtier de petite taille s’adapte à toutes les configurations de cabine.
Dans les situations où le cordon doit être relevé pour être déposé dans des auges, la gamme PROFILE peut accueillir une large palette de tapis inclinables hydrauliquement. Proposés en différentes longueurs, les tapis inclinables sont conçus en bande PVC.
Spécification
| Profile crossmix 14.2 cs | Profile crossmix 15.2 cs | Profile crossmix 16.2 cs | Profile crossmix 18.2 cs | Profile crossmix 20.2 cs | |
|---|---|---|---|---|---|
| Capacité de caisse (m3) | 14 | 15 | 16 | 18 | 20 |
| Système de mélange | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales |
| Puissance tracteur recommandée kW (ch) | 59 (80) | 59 (80) | 63 (85) | 66 (90) | 70 (95) |
| Rotation de la pdf (min-1) | 540 | 540 | 540 | 540 | 540 |
| Débit mini/maxi (l/min) à 180 bar (pression souhaitable) | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 |
| Equipement hydraulique mini du tracteur en commande directe | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire | 1 DE pour porte, 1 DE pour tapis transversal et 1 DE par fonction supplémentaire |
| Equipement hydraulique mini du tracteur en commande électrique (option) | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre |
| Poids, dimensions et hauteurs de distribution | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques |
| Homologation routière | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) |
