Mélangeuse PROFILE PLUS 2 CS

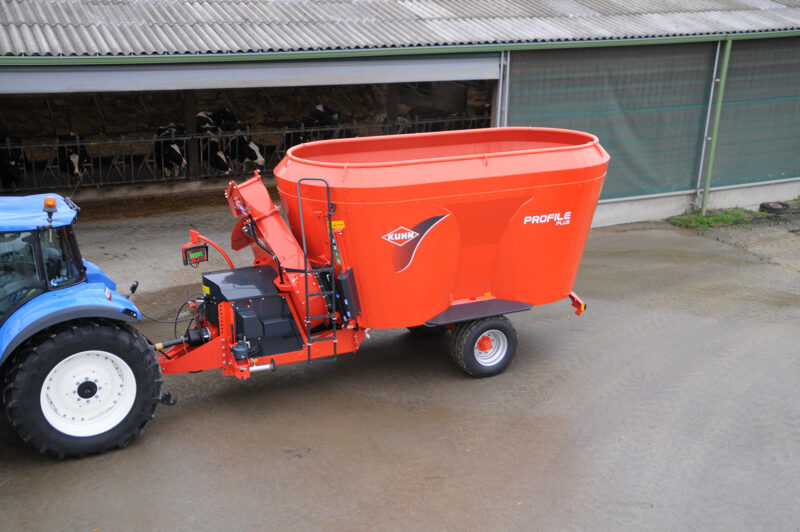

Mélangeuse PROFILE PLUS 2 CS à 2 vis verticales avec turbine de paillage, distribution transversale et caisse étroite. Déclinée de 15 à 20 m3, cette mélangeuse est destinée aux troupeaux de 75 à 150 vaches laitières.
Le nombre illimité de configurations possibles au niveau distribution singularise cette gamme de mélangeuses PROFILE PLUS à deux vis verticales. Beaucoup d’élevages n’ont pas pu faire le pas vers la ration mélangée en raison de contraintes de bâtiments. La gamme PROFILE PLUS à deux vis verticales apporte désormais une réponse pratique.
Le concept de mélange, avec les deux vis entraînées sur un même axe, est réalisé en forme de « 8 ». Le flux de produit dans la cuve est optimal, sans blocage, et donc sans demande de puissance supplémentaire.
Vos avantages

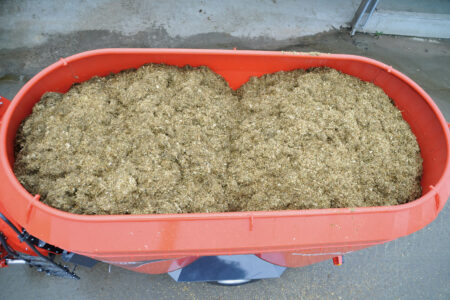

La forme évasée de la caisse à l’avant, à l’arrière ainsi qu’au niveau des flancs latéraux (caractéristique spécifique aux modèles PROFILE), assure une circulation sans blocage des fourrages. L’ensemble du volume de la cuve est utilisé durant la phase de recoupe et de mélange. Pas de zones « mortes » ou d’accumulations de fourrages : tous les m3 sont exploités ! Le pas double de la spire de chacune des vis de mélange garantit le mélange des fourrages chargés en fin de processus.

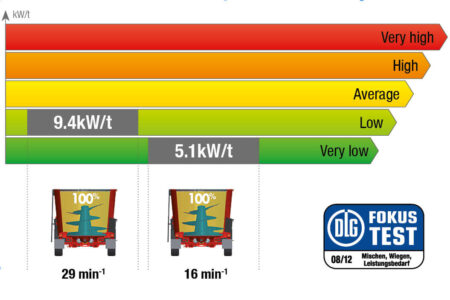

7 ch par tonne de mélange : des économies importantes de carburant !La faible demande de puissance de la gamme PROFILE PLUS est la conséquence de plusieurs avancées technologiques :- Conception de la vis de mélange : la spire continue des vis de mélange permet au fourrage de graviter du bas de la cuve vers le haut sans à-coups. Le processus de mélange s’effectue naturellement sans palier synonyme de consommation de carburant.- Diamètre de la vis de mélange : plus le diamètre d’une vis de mélange est faible, moins le bras de levier est important. La demande de puissance qui en découle est proportionnellement plus faible.- Sens de rotation des vis : la liaison des vis de mélange dans les mélangeuses à double vis verticales assure un mélange en « 8 ». La circulation du fourrage est régulière, évitant ainsi tout blocage contre les flancs latéraux de la cuve. Le processus est ainsi moins énergivore.De série, le boîtier bi-vitesse permet de réduire encore plus la demande de puissance. Il est préconisé aux éleveurs réalisant des phases de transport importantes avec une mélangeuse chargée. Réduire la vitesse de la vis permet de redémarrer tout en douceur avant la phase de distribution de la ration.

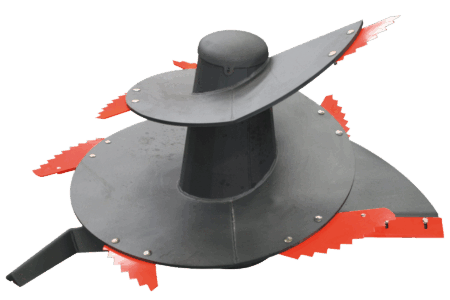

Le « pas double » du dernier quart de spire permet un foisonnement optimal des produits quel que soit le niveau de remplissage de la cuve. Les couteaux à denture asymétrique ont un effet autonettoyant. Pour réduire la demande de puissance, la gamme PROFILE PLUS est équipée de couteaux à coupe progressive pour une prise de couple constante. Constituée d’une spire continue, le fourrage gravite naturellement du bas vers le haut sans à-coups. Le processus de mélange est réalisé avec une consommation de carburant maîtrisée. Le choix des matériaux utilisés et la conception de la vis ont été étudiés pour que sa résistance à l’usure soit maximale.

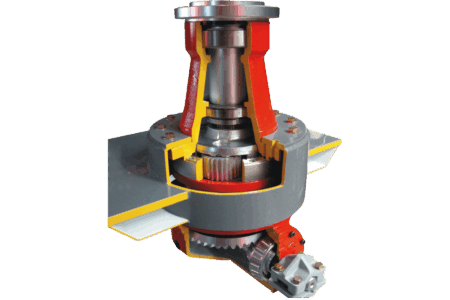

La transmission usinée est composée d’un double étage de roulement. Les efforts de leviers sur la transmission de la vis lors de l’incorporation des balles entières sont absorbés.La présence d’un caisson de précontrainte (1) et l’assise importante de la vis permettent une résistance maximale aux différents efforts transmis en fond de cuve.Fixé sur une collerette (2), et non pas directement sur le fond de cuve, le boîtier est positionné à mi-hauteur dans la vis de mélange. La transmission est ainsi protégée des efforts latéraux exercés sur la vis.

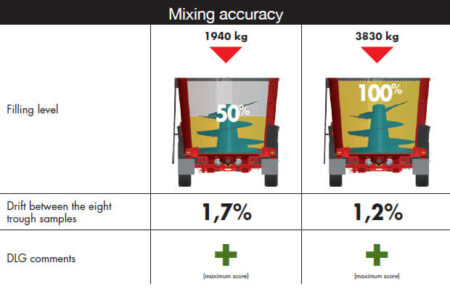

La qualité de mélange des mélangeuses KUHN atteint un niveau exceptionnel. Sur la base de la matière sèche, 5 échantillons ont été prélevés sur 8 points différents du cordon d’alimentation fraîchement distribué, le coefficient de variation est de 1.2% avec une durée de mélange de 3 minutes seulement (PROFILE à 2 vis verticales soumise au test n° 6086F de la DLG allemande).Vous avez ainsi la garantie que, sur les auges les plus longues, la distribution sera homogène pour que chaque animal puisse bénéficier de l’ensemble des valeurs nutritionnelles de la ration.

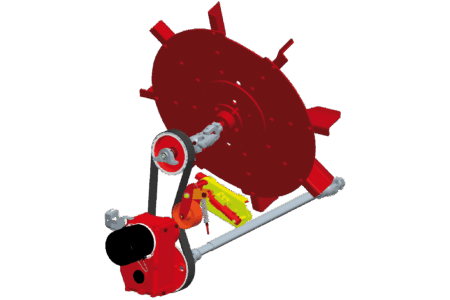

La turbine de paillage est animée par une courroie débrayable garantissant souplesse de mise en route et silence de fonctionnement. Pour arrêter la turbine, il n’est pas nécessaire d’arrêter la prise de force ! Le grand diamètre de la turbine (1 540 mm) garantit la projection de la paille à 18 m.
Le boîtier bi-vitesse de série permet de pailler avec une vitesse faible pour les logettes, ou au plus près de la machine.

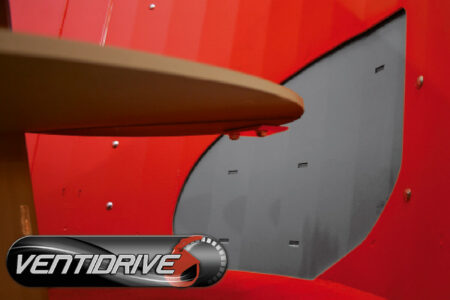

La forme spécifique de la trappe de paillage des PROFILE PLUS (forme asymétrique brevetée VENTIDRIVE) améliore l’aspiration de la paille par la turbine. Le flux est régulier à très bas régime. Les refoulements liés aux trappes rectangulaires avec turbine flasquée n’existent plus.Le débit de paillage en instantané est équivalent aux gammes de pailleuses KUHN !

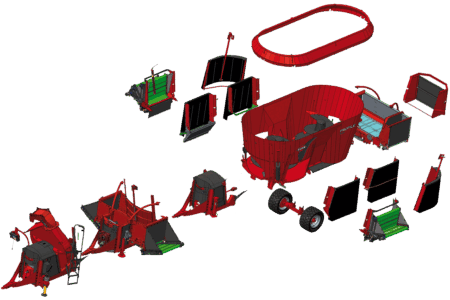

Pour que chaque ruminant du troupeau puisse s’alimenter au maximum de sa capacité d’ingestion, le cordon de ration mélangée doit être parfaitement homogène et régulier sur toute la longueur. Il faut limiter au minima la compétition entre individus d’un même lot. L’animal dominé doit pouvoir profiter aussi d’une ration mélangée de qualité !Durant les périodes de mises à l’herbe, la rentrée quotidienne des animaux dans les stabulations ne doit pas être synonyme de bousculades et d’agitation dans le troupeau : une ration homogène reste la meilleure solution.Pour assurer la distribution de la ration dans tous les bâtiments, la gamme PROFILE PLUS intègre une impressionnante palette de solutions de déchargement. Que vous disposiez de bâtiments non débouchants, d’auges avec muret de rétention ou avec des couloirs d’alimentation très étroits, de table d’alimentation en vis-à-vis nécessitant une distribution simultanée, ou d’autres contraintes nécessitant de distribuer complètement à l’arrière de la machine, etc… vous trouverez dans la gamme PROFILE PLUS la réponse à vos contraintes.

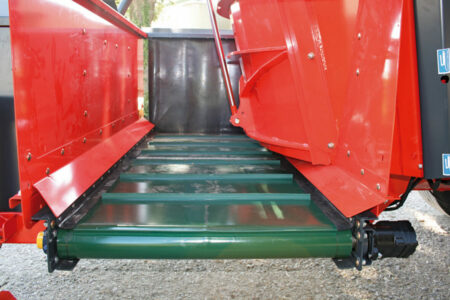

Le tapis transversal se positionne à l’arrière de la gamme PROFILE PLUS. Il permet et ceci de base, la distribution à droite et à gauche de la machine. L’entraînement par un moteur hydraulique à chaque extrémité garantit un fonctionnement parfait quel que soit le sens de rotation du tapis. En bande PVC, il ne recycle pas de fourrages sous la sole. Le couloir d’alimentation reste toujours propre après la distribution. En option, ce tapis transversal peut être déporté de manière hydraulique de 250 mm à gauche ou à droite de la machine : idéal pour les rations fibreuses !
Équipement
K-NOX prolonge de manière importante la durée de vie de la vis, cœur de la mélangeuse et de ses performances. L’ensemble de la vis est en K-NOX : l’organe complet est protégé (spire, tronc, racleur). Plus de résistance à l’usure générée par la friction des fourrages, aux acides des ensilages et à la corrosion de manière générale.
Pour encore plus de longévité, les doublantes de caisse K-NOX sont également disponibles en option.
Pour le paillage à droite (18 m) et à gauche (13 m) de la machine dans les bâtiments non débouchants. Ré-équipement possible de la machine en service avec le "kit orientable 220°".
Le dispositif CLEANSTRAW permet de limiter les poussières en suspension dans les bâtiments lors du paillage grâce à l'adjonction d'eau. Combiné à l'entraînement de la turbine, l'aspersion d'eau est réalisée en juste à temps.
Tous les modèles de la gamme PROFILE PLUS peuvent être dotés en option d’un aimant positionné sur la vis de mélange. Ce dispositif permet de réduire considérablement les blessures digestives des animaux dues à l’ingestion de pièces métalliques contenues dans les fourrages (fils barbelés, fils de fer divers, etc…).
Pour les rations incorporant une part importante de fibres et donc nécessitant un calibrage plus précis des brins, les deux contre‑couteaux en version hydraulique deviennent indispensables. Vous actionnerez à volonté la rentrée et la sortie des contre-couteaux depuis la cabine du tracteur.
Les mélangeuses KUHN suivent l’évolution de votre élevage. Augmenter la taille de votre troupeau ou changer les composants de la ration peut vous amener à changer la capacité de votre mélangeuse. Selon les modèles de la gamme PROFILE PLUS, vous pouvez augmenter la capacité de votre machine jusqu'à 33%.
Dans les situations où le cordon doit être relevé pour être déposé dans des auges, la gamme PROFILE peut accueillir une large palette de tapis inclinables hydrauliquement. Proposés en différentes longueurs, les tapis inclinables sont conçus en bande PVC.
Spécification
| Profile plus 15.2 cs | Profile plus 16.2 cs | Profile plus 18.2 cs | Profile plus 20.2 cs | |
|---|---|---|---|---|
| Capacité de caisse (m3) | 15 | 16 | 18 | 20 |
| Système de mélange | 2 vis verticales | 2 vis verticales | 2 vis verticales | 2 vis verticales |
| Distance de paillage | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m | A droite jusqu'à 18 m |
| Puissance tracteur recommandée kW (ch) | 49 (66) > 59 (80) | 52 (71) > 63 (85) | 55 (75) > 66 (90) | 58 (79) > 70 (95) |
| Rotation de la pdf (min-1) | 540 | 540 | 540 | 540 |
| Débit mini/maxi (l/min) à 180 bar (pression souhaitable) | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 |
| Equipement hydraulique mini du tracteur | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre | 1 SE avec retour libre |
| Poids, dimensions et hauteurs de distribution | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques | Voir tableau des caractéristiques techniques |
| Homologation routière | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) | Homologation DREAL (25 km/h) (voir page en fin de tarif) |
