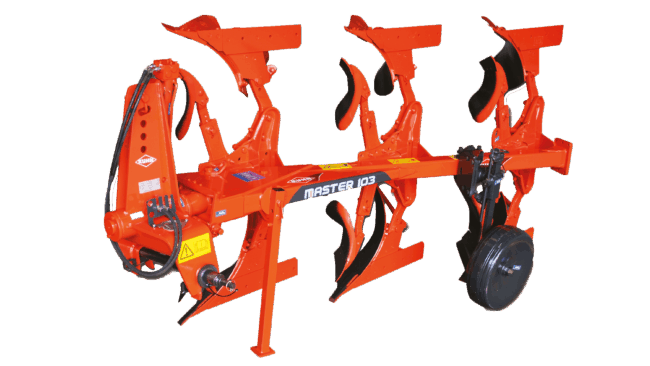

Charrue portée MASTER 103
KUHN met à votre disposition une charrue fiable et économique, de 2 à 5 corps, dédiée aux tracteurs de faible à moyenne puissance.
Disponible de 2 à 5 corps, la série 103 s'intègre dans la gamme des charrues portées MASTER KUHN. Adaptée aux sols légers à moyens, la MASTER 103 offre une largeur de travail de 14' ou 16' et s'attèle sur des tracteurs de 40 à 150 ch. Elle convient idéalement aux agriculteurs ayant une surface à labourer modérée et recherchant une charrue fiable et dotée d'une très bonne qualité de travail.
La charrue MASTER 103 conçue et fabriquée par KUHN vous assure un labour de qualité pour des rendements élevés et un résultat financier consolidé. 2 possibilités de dégagement sous age sont disponibles, 70 et 75 cm, pour garantir une capacité d'enfouissement exceptionnelle même en présence de grandes quantités de résidus. La conception robuste et les performances de la MASTER 103 assurent une adaptation rapide à l'ensemble des besoins d'une exploitation de polyculture-élevage.
Vos avantages
La MASTER 103 bénéficie du savoir-faire KUHN en matière de qualité de labour. Les charrues KUHN ont pour objectif d'augmenter la productivité de vos cultures en préservant la valeur organique de vos sols par un enfouissement optimal des résidus. Les MASTER 103 offrent de grandes capacités d'enfouissement sur le même étançon (en sécurité boulon de traction) grâce à 2 possibilités de dégagement sous age de 70 et 75 cm pour s'adapter à tous les résidus.
De plus, elles bénéficient des versoirs TRIPLEX à couches inégales et des pièces d'usure forgées et traitées. Vous êtes ainsi assuré d'une pénétration optimale et d'un très bon travail des corps de labour tout au long de leur durée de vie.
La série MASTER 103 est une véritable opportunité pour les exploitations avec des tracteurs de faibles gabarits qui souhaitent investir dans l'expertise KUHN.
Les charrues MASTER 103 sont conçues pour vous garantir un niveau de fiabilité à toute épreuve.
L'avant-train monobloc indéformable :
- Attelage barcoupleur;
- Fusée en acier traité haute résistance;
- Flexibles proches du point de rotation pour éviter les frottements et les torsions.
Partie médiane robuste :
- Déport latéral simplifié par un système à positions pour une adaptation optimale à l'entre-pneus du tracteur;
- Dévers et aplomb réglables indépendamment par manivelle afin d'ajuster rapidement votre charrue à vos besoins;
- Bâti caissonné : la MASTER 103 est dotée d'un bâti caissonné pour assurer une robustesse accrue au-delà du centre de gravité de la charrue.
KUHN conçoit et fabrique des charrues depuis plus de 100 ans. La série 103 est un concentré du savoir-faire et de l'expertise KUHN pour vous faire récolter rapidement le fruit de votre investissement. Outre leur conception haute performance, les charrues portées MASTER 103 tirent leur épingle de jeu par des pièces travaillantes de qualité supérieure:

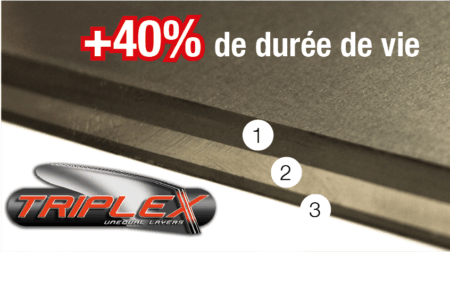

- La technologie TRIPLEX à couches inégales augmente la durée de vie de vos versoirs de 40%.
- Les socs et les pointes sont forgés et traités pour augmenter leur longévité de 20%. De plus, les pointes sont réversibles pour véritablement optimiser l'utilisation de vos pièces d'usure.
- Les corps sont conçus avec une étrave haute et large qui assure une très bonne protection du versoir et du sep.
Ainsi, les pièces d'origine KUHN vous permettent de réaliser des économies importantes par une utilisation repoussée de votre charrue MASTER 103.
Le poids limité des charrues portées MASTER 103 rend possible l'utilisation de tracteurs de faibles gabarits, à partir de 40 ch pour une MASTER 103 2 corps jusqu'à 150 ch pour une MASTER 103 5 corps.
Ainsi, la MASTER 103 s'adapte parfaitement aux exploitations de taille moyenne équipées de tracteurs de puissances limitées.

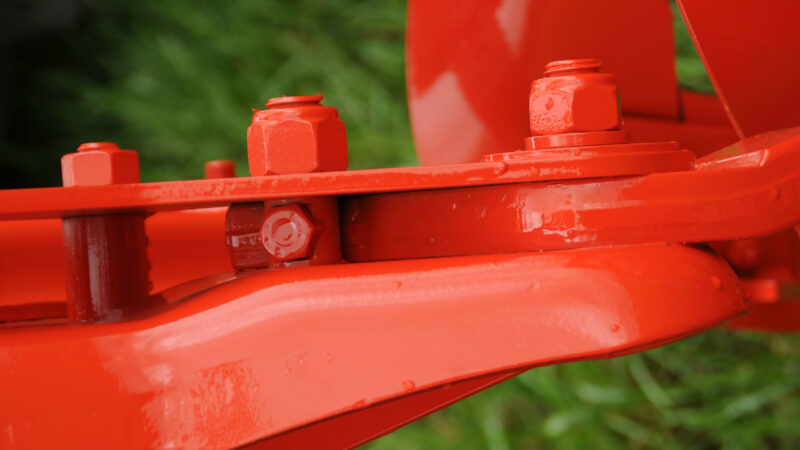

Cette charrue à la conception simple et légère n'en est pas pour autant moins performante. En effet, la MASTER 103 est disponible en sécurité boulon de traction -T et en sécurité Non-Stop Hydraulique . La sécurité -T garantit une pression à la pointe de soc de 3000kg pour une protection optimale de la charrue. Même après de nombreux déclenchements, la profondeur de travail reste constante.
La sécurité NSH quant à elle permet de faire varier la pression de 600 à 1300kg sans intervention mécanique lourde. Les dégagements importants assurent le passage des obstacles sans difficultés avec un retour instantané en terre : dégagement vertical de 70 cm au niveau du bâti et dégagement latéral de 20 cm de chaque côté.
De par leur conception et leur faible poids, les charrues MASTER 103 font preuve d'une excellente maniabilité pour un labour au plus près des bords des parcelles.
La roue de régulation MECAVIS est montée le long du bâti pour limiter le débordement sans compromettre le report de charge. Le réglage de la profondeur de travail s'opère par manivelle avec la possibilité d'effectuer un réglage dissymétrique. La roue MECAVIS, disponible en diamètre 500mm fer ou 600mm pneu, est un très bon compromis entre qualité, prix et efficacité.

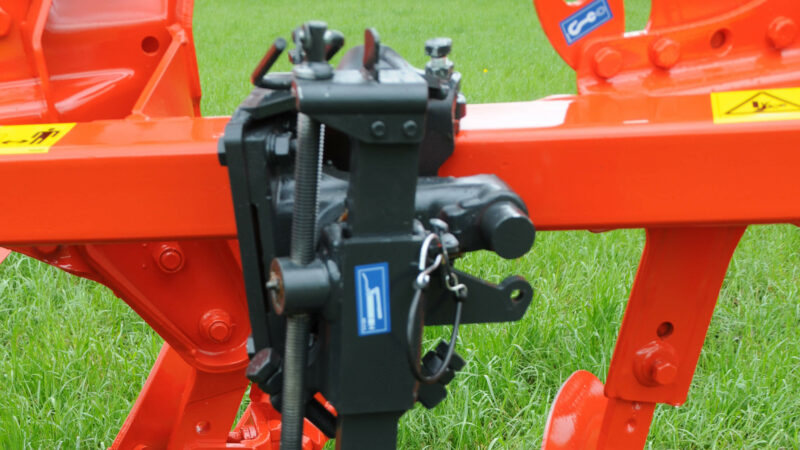

Autre option, la roue de régulation pivot. Son profil ligné apporte un bon comportement en terrain collant et une bonne capacité de débourrage. Le pivot vertical assure une adaptation immédiate à la largeur de coupe avec un réglage indépendant droit et gauche de la profondeur.
Les charrues MASTER 103 avec leur très faible débordement permettent de parfaire la finition de vos parcelles au plus près des bordures.
La particularité des charrues MASTER 103 est de pouvoir effectuer un labour de haute qualité avec un tracteur de faible puissance. La conception a été étudiée pour limiter la demande de puissance jusqu'à 30 ch par corps. La série 103 est le compromis idéal pour les agriculteurs à la recherche d'une charrue performante avec un coût mesuré.
L'autre avantage lié au faible besoin de traction est la réduction de l'usure de la charrue et de ses pièces travaillantes ainsi que la préservation de la structure du tracteur. Les pneumatiques sont également protégés d'une usure prématurée en évitant le patinage excessif entraînant ainsi des économies de carburant notables.
Équipement
L'expérience acquise depuis près de 150 ans par KUHN dans le monde du labour a permis de développer une gamme de corps adaptée à l'ensemble des besoins des agriculteurs. Elaborés à partir de matériaux nobles et robustes, les corps de charrues KUHN sont conçus pour garantir une pénétration optimale dans toutes les conditions de sol et une durée de vie maximale. Les versoirs Triplex, l'étrave haute et large et la gamme de pièces d'usure carbure sont quelques-uns des avantages de la gamme de corps de labour KUHN. Avec près d'une trentaine de corps différents, vous bénéficiez d'un large choix afin de garantir le bon enfouissement de vos résidus sur l'ensemble de vos parcelles.
Il existe 3 types de roues au sein de la gamme KUHN.
- roue de régulation : disponible en position arrière et latérale, elle dispose d'un grand diamètre. Le réglage est sans outils, possibilité de réglages hydrauliques pour augmenter le confort d'utilisation. Cette roue de régulation est montée sur amortisseurs afin de limiter les chocs lors des retournements.
- roue combinée : disponible en position latérale et arrière suivant le modèle. 2 fonctions accessibles avec une seule roue d'un poids inférieur à la moyenne. Utilisable en version mécanique et hydraulique avec indicateur visible depuis la cabine.
- roue de transport : idéale pour le transport et dotée d'une suspension de base pour améliorer la stabilité de la charrue au transport.
Spécification
| MASTER 103 2E | MASTER 103 3 (2E+1) | MASTER 103 3E | MASTER 103 4 (3E+1) | MASTER 103 4E | MASTER 103 5 (4E+1) | MASTER 103 3 (2E+1) | |
|---|---|---|---|---|---|---|---|
| Puissance maxi tracteur (kW/ch) | 44/60 | 66/90 | 66/90 | 88/120 | 88/120 | 110/150 | 66/90 |
| Poids (kg) env (T) | 550 | 755 | 760 | 965 | 1045 | 1250 | 755 |
| Poids (kg) env (NSH) | 675 | 900 | 945 | 1170 | 900 | ||
| Largeur de coupe (cm) | 35 et 40 | 35 et 40 | 35 et 40 | 35 et 40 | 35 et 40 | 35 et 40 | 35 et 40 |
| Largeur de coupe (pouces) | 14 et 16 | 14 et 16 | 14 et 16 | 14 et 16 | 14 et 16 | 14 et 16 | 14 et 16 |
| Dégagements sous-age (cm) | 75 en T - 70 en NSH | 75 en T - 70 en NSH | 75 en T - 70 en NSH | 75 en T - 70 en NSH | 75 | 75 | 75 en T - 70 en NSH |
| Dégagements entre-corps (cm) | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Fusée (mm) | Ø 70 en T et Ø 85 en NSH | Ø 70 en T et Ø 85 en NSH | Ø 85 en T et Ø 90 en NSH | Ø 85 en T et Ø 90 en NSH | Ø 105 | Ø 105 | Ø 70 en T et Ø 85 en NSH |
| Poutre (mm) | 100 x 100 | 100 x 100 | 100 x 100 en T et 120 x 120 en NSH | 100 x 100 en T et 120 x 120 en NSH | 120 x 120 | 120 x 120 | 100 x 100 |
| Extension (mm) | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 | 100 x 100 |
| Adaptation hydraulique | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE | Retournement : SE avec retour ou DE |
