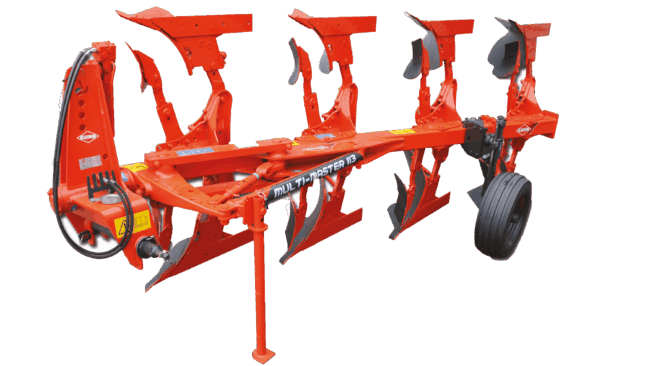

Charrue portée MASTER 113
Les charrues portées réversibles KUHN MASTER 113, légères et robustes à la fois, offrent la meilleure qualité de labour avec des réglages simples et précis.
La gamme MASTER 113 répond aux besoins des agriculteurs à la recherche d'une charrue combinant légèreté et robustesse. Disponible de 2 à 5 corps, cette machine s'adapte aux tracteurs de 90 à 150 ch pour des sols légers à moyens.
Les charrues MASTER 113 répondent à vos exigences par une fiabilité renforcée, des réglages simples et un labour de qualité. Les équipements et les options disponibles vous permettent de personnaliser votre MASTER 113 pour répondre au plus près à vos besoins.
La charrue portée MASTER 113 vous apporte l'expertise KUHN acquise depuis plus de 100 dans le domaine du labour. Investir dans une MASTER 113, c'est faire le choix de la qualité au service de votre rentabilité.
Vos avantages

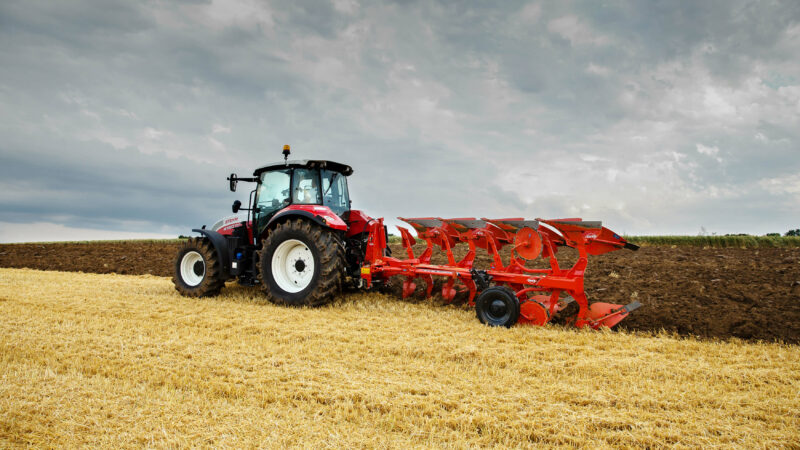

La MASTER 113 profite d'un poids réduit autorisant son utilisation par des tracteurs de gabarits modérés. Ainsi, vous effectuez un labour précis et propre avec un tracteur de 90 ch équipé d'une charrue MASTER 113 4 corps. Avec son poids limité, la MASTER 113 permet d'exploiter l'ensemble de la puissance tracteur pour un débit de chantier élevé tout en limitant la compaction de vos sols. En maîtrisant le sur-équipement, vous améliorez la rentabilité de votre exploitation grâce à une meilleure optimisation des coûts de mécanisation. La MASTER 113 est particulièrement adaptée pour les sols légers à moyens et permet de travailler à différentes largeurs de coupe : 14", 16" et 18" en fonction de vos conditions de travail (relief, parcellaire, profil de labour, puissance disponible, etc.).
La prise en main et l'utilisation de la MULTI-MASTER 113 se fait très simplement avec une seule action à effectuer pour régler le déport, largeur du 1er corps, et le dévers, alignement de la charrue. La bielle effectue le réglage de déport/dévers combiné.
Le changement de largeur de coupe s'opère facilement en faisant pivoter les 3 vis des ages sur le bâti. Cette fixation 3 points est robuste pour éviter toute déformation et assurer la longévité de votre charrue. Les boulons sont situés en bordure du bâti pour profiter de la résistance des parois sans ajout de matière supplémentaire.
Lors des déplacements sur route, la MASTER 113 équipée de la roue de transport n'a pas besoin d'être repliée. Un verrou universel, facile d'accès, vient verrouiller la charrue pour sécuriser le transport.
Avec ses dégagements importants sous-age et entre-corps, la MASTER 113 est capable d'enfouir de grands volumes de résidus tout en conservant une qualité de retournement exceptionnelle. En effet, la charrue MASTER 113 en sécurité boulon de traction offre un dégagement sous-age de 75 ou 80 cm (en option) et de 90 ou102 cm entre-corps. Si vous recherchez de la maniabilité et de la légèreté, vous opterez pour un dégagement entre-corps de 90 cm. En revanche, si vous labourez principalement dans de grandes quantités de résidus, nous vous conseillons le dégagement de 102 cm pour une meilleure capacité de passage.
La MASTER 113 en sécurité NSH, est quant à elle dotée de 70 cm de dégagement sous-age et de 90 cm de dégagement entre-corps limitant ainsi le porte-à-faux.
L'ensemble des réglages de MASTER 113 est simple et facile d'accès afin de vous garantir le meilleur confort d'utilisation.
En une seule action et sans l'aide d'aucun outil, vous combinez le réglage de déport et de dévers. Le déport, largeur de travail du premier corps, se règle par translation. Le dévers s'ajuste par rotation pour un alignement parfait de la charrue.
Le réglage d'aplomb est réalisé sans outil avec un blocage par le bas pour minimiser les contraintes sur la fusée et les roulements.
L'adaptation à l'entre-pneu s'opère par un changement de plage grâce à un simple vissage des tirants. La MASTER 113 dispose de 3 plages pour équiper des tracteurs jusqu'à 1,55 mètres d'entre-pneu.

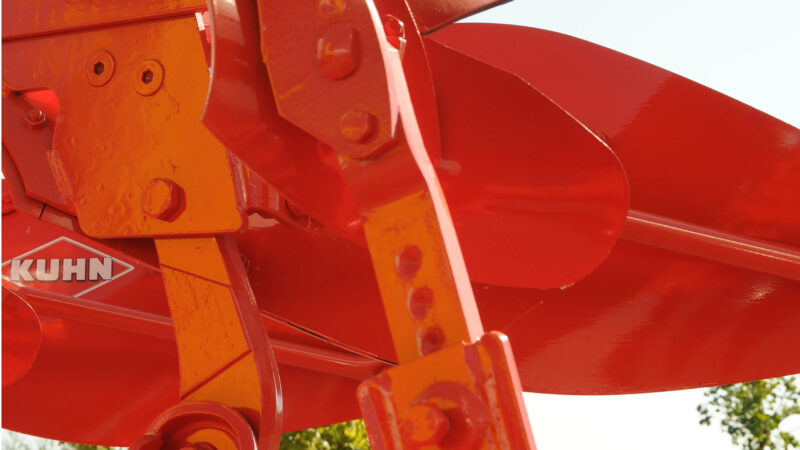

Les rasettes sont indépendantes droite et gauche. Leur montage fourreau assure un très bon maintien de la rasette sans risque de coulissement ou de rotation autour de la tige. Le réglage est simple et précis dans les 2 dimensions : hauteur et longitudinale.
- Sécurité boulon de traction T :
La sécurité T protège totalement la charrue tout en conservant un niveau élevé de déclenchement. Un vrai atout en terre lourde ! La particularité de la sécurité T KUHN est la rupture du boulon par traction et non par cisaillement ce qui garantit un déclenchement répétable sur le long terme sans risque de détérioration des supports. Ce système assure également un remplacement rapide et facile du boulon de sécurité. - Sécurité Non-Stop Hydraulique :

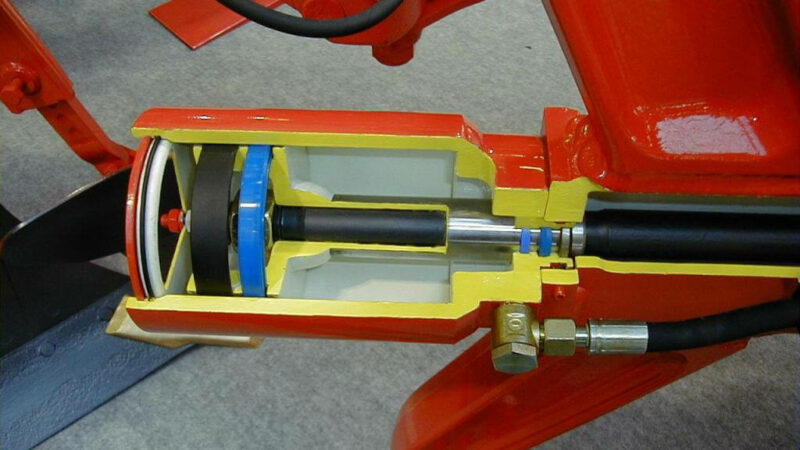

La sécurité NSH KUHN assure une adaptation immédiate aux conditions de travail. La conception générale de la sécurité NSH permet d’obtenir une courbe de déclenchement croissante ou décroissante à la rencontre de l’obstacle pour un retour en terre inégalé. L'entretien et l'usure sont limités puisque les efforts se font sur une seule ligne, celle de l'age, assurant ainsi une protection totale de votre charrue.
Équipement
L'expérience acquise depuis près de 150 ans par KUHN dans le monde du labour a permis de développer une gamme de corps adaptée à l'ensemble des besoins des agriculteurs. Elaborés à partir de matériaux nobles et robustes, les corps de charrues KUHN sont conçus pour garantir une pénétration optimale dans toutes les conditions de sol et une durée de vie maximale. Les versoirs Triplex, l'étrave haute et large et la gamme de pièces d'usure carbure sont quelques-uns des avantages de la gamme de corps de labour KUHN. Avec près d'une trentaine de corps différents, vous bénéficiez d'un large choix afin de garantir le bon enfouissement de vos résidus sur l'ensemble de vos parcelles.
Il existe 3 types de roues au sein de la gamme KUHN.
- roue de régulation : disponible en position arrière et latérale, elle dispose d'un grand diamètre. Le réglage est sans outils, possibilité de réglages hydrauliques pour augmenter le confort d'utilisation. Cette roue de régulation est montée sur amortisseurs afin de limiter les chocs lors des retournements.
- roue combinée : disponible en position latérale et arrière suivant le modèle. 2 fonctions accessibles avec une seule roue d'un poids inférieur à la moyenne. Utilisable en version mécanique et hydraulique avec indicateur visible depuis la cabine.
- roue de transport : idéale pour le transport et dotée d'une suspension de base pour améliorer la stabilité de la charrue au transport.
Spécification
| MULTI-MASTER 113 3E | MULTI-MASTER 113 4 (3E+1) | MULTI-MASTER 113 4E | VARI-MASTER 113 4E | MULTI-MASTER 113 5 (4E+1) | VARI-MASTER 113 5 (4E+1) | |
|---|---|---|---|---|---|---|
| Puissance maxi tracteur (kW/ch) | 66/90 | 88/120 | 88/120 | 96/132 | 110/150 | 110/150 |
| Poids (kg) env (T) | 835 | 1050 | 1180 | 1171 | 1385 | 1396 |
| Poids (kg) env (NSH) | 975 | 1215 | 1360 | 1342 | 1600 | 1593 |
| Largeur de coupe (cm) | 35 - 40 et 45 | 35 - 40 et 45 | 35 - 40 et 45 | 35 - 40 et 45 | ||
| Largeur de coupe (pouces) | 14 - 16 et 18 | 14 - 16 et 18 | 14 - 16 et 18 | 12 à 20 | 14 - 16 et 18 | 12 à 20 |
| Dégagements sous-age (cm) | 75 / 80 en T - 70 en NSH | 75 / 80 en T - 70 en NSH | 75 / 80 en T - 70 en NSH | 75 / 80 en T - 70 en NSH | 75 / 80 en T - 70 en NSH | 75 / 80 en T - 70 en NSH |
| Dégagements entre-corps (cm) | 90 ou 102 en T - 90 en NSH | 90 ou 102 en T - 90 en NSH | 90 ou 102 en T - 90 en NSH | 96 | 90 ou 102 en T - 90 en NSH | 96 |
| Fusée (mm) | Ø 85 | Ø 85 | Ø 105 | Ø 105 | Ø 105 | Ø 105 |
| Poutre (mm) | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 | 120 x 120 |
| Adaptation hydraulique | Retournement avec repliage : DE ou SE avec retour - Retournement sans repliage : SE avec retour ou DE - Déport/Devers Hydraulique : DE - Varibar : DE | Retournement avec repliage : DE ou SE avec retour - Retournement sans repliage : SE avec retour ou DE - Déport/Devers Hydraulique : DE - Varibar : DE | Retournement avec repliage : DE ou SE avec retour - Retournement sans repliage : SE avec retour ou DE - Déport/Devers Hydraulique : DE - Varibar : DE | Retournement avec repliage: DE ou SE avec retour - largeur variable : DE Déport/Devers hydraulique: DE - Varibar: DE | Retournement avec repliage : DE ou SE avec retour - Retournement sans repliage : SE avec retour ou DE - Déport/Devers Hydraulique : DE - Varibar : DE | Retournement avec repliage: DE ou SE avec retour - largeur variable : DE Déport/Devers hydraulique: DE - Varibar: DE |
