Pulvérisateur traîné LEXIS
Le pulvérisateur traîné LEXIS représente l'entrée de gamme des pulvérisateurs KUHN, parfaitement adapté aux exploitations de types polycultures et céréalières. Avec une cuve de 2 400 L, 3 000 L ou 3 800L et une rampe de 18 à 28 m, le LEXIS pourra répondre à toutes vos attentes.
Pulvériser au bon moment avec une machine performante est la garantie d'une efficacité maximale du produit. Pour intervenir rapidement avec une machine fiable, une machine simple est gage de sécurité et d’efficacité. Avec sa mise en oeuvre optimisée, le pulvérisateur LEXIS saura pleinement remplir ces conditions.
Ne sacrifiez pas la simplicité d'utilisation !
Le pulvérisateur traîné LEXIS a été conçu pour vous apporter une productivité maximale, sans prise de tête. Que ce soit pour la mise en oeuvre de la machine, ses boitiers électroniques ou encore sa maintenance, le pulvérisateur LEXIS a été imaginé pour vous simplifier toutes les opérations, afin de gagner du temps.
Avec un nombre de vannes très limité, l'utilisation du pulvérisateur LEXIS s'effectue avec jusqu'à 50% de manipulations en moins que les concurrents du segment. A chaque utilisation, c'est donc moins de difficultés à prendre ou reprendre en mains l'appareil !
La qualité est votre maître mot.
La précision du pulvérisateur LEXIS vous permet de protéger vos cultures de façon durable et pérenne. Avec une finition simple mais néanmoins haut de gamme, le pulvérisateur LEXIS vous met à disposition tous les équipements dont vous avez besoin.
Vos avantages
Avec une distance anneau-essieu de 4 m (cuve de 2400/3000 L) ou 4,30 m (cuve de 3800 L) et une hauteur de 3,10 m (avec rampe de 21 m), le pulvérisateur traîné LEXIS est très compact. La faible longueur de la machine permet des manœuvres très courtes en bout de champ, le suivi sera ainsi de meilleure qualité et limitera les dégâts dans les cultures. La faible distance entre l’anneau et l’essieu de la machine facilite les manoeuvres. L’entrée dans les parcelles est plus simple, tout comme les opérations de marche arrière dans les coins de champ.
La forme de sa cuve est spécifiquement conçue pour intégrer la rampe dans la conception et ainsi limiter également la hauteur une fois la rampe repliée. Avec une faible hauteur, le pulvérisateur agricole LEXIS est d’autant plus stable au transport. Les trajets sur route et les entrées dans les parcelles s’effectuent donc en toute sécurité.
Cette compacité permet un déplacement facile et rapide sur la route.
Une conception de cuve bien pensée : la cuve principale du pulvérisateur agricole LEXIS a été imaginée pour obtenir un centre de gravité le plus bas possible. En intégrant la majeure partie de la cuve à proximité immédiate du châssis, la stabilité de la machine est assurée. Le puisard extrêmement prononcé permet une vidange optimale de la cuve, quel que soit la pente dans la parcelle. Située près du puisard, l’agitation assure une bouillie homogène sans formation de mousse pendant toute la durée de la pulvérisation.
Gardez l'équilibre : la position centrée sur l’essieu des 320/400 L de la cuve de rinçage permet au pulvérisateur LEXIS de conserver un bon équilibre en toutes conditions, tout en réduisant les volumes morts. Le centre de gravité de la machine reste dans l’axe, quel que soit le niveau de la cuve.
En plus de la position optimale de sa cuve de rinçage à l’arrière, le pulvérisateur traîné LEXIS apporte une simplicité d’utilisation sans précédent. Le remplissage de la cuve de rinçage et la jauge sa jauge se trouvent au niveau de la mise en oeuvre.
Le pulvérisateur agricole LEXIS dispose de nombreux espaces de rangement, tant pour le stockage des équipements de protection individuels (EPI), que pour les boitiers lors du décrochage de la machine.
Persuadé qu’il est primordial d’intervenir en toute sécurité à proximité du pulvérisateur, KUHN a disposé de série sur le pulvérisateur traîné LEXIS, deux coffres permettant de stocker les équipements de protection individuels. Il est alors facile de s’équiper avant de manipuler les produits phytosanitaires.
Une plateforme est disposée de série sur le côté droit de la machine pour le transport d'éléments plus volumineux.

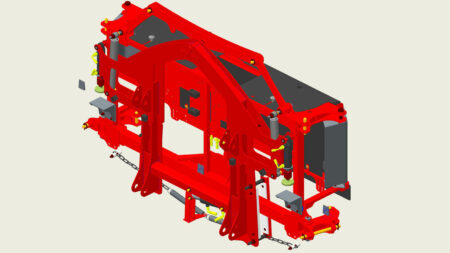

Surpassez les bosses présentes sur les passages du pulvérisateur grâce à EQUILIBRA et gardez une rampe parfaitement parallèle au châssis. La suspension EQUILIBRA assure à votre rampe une stabilité naturelle avec son système pendulo-biellettes (pour les mouvements de rotation et de translation) couplé à des amortisseurs. Finis les heurts avec le sol ou la culture ou la rampe qui s’envole et favorise la dérive.
Conçue pour travailler dans des conditions intensives, la suspension EQUILIBRA intègre de série un anti-fouettement indépendant droite/gauche amortissant la rampe lors des accélérations et des décélérations.Enfin, un système de contrôle hydraulique du dévers ainsi que des ressorts permettent de prendre des virages avec la rampe à plat et parallèle au châssis.
La suspension EQUILIBRA en résumé :
- Suspension pendulaire pour les mouvements de roration
- Biellettes pour les mouvements radiaux
- Amortisseurs pour annuler les rebondissements
- Anti-fouettement indépendant à gauche et à droite
- Contrôle hydraulique du dévers et ressorts
- Système de blocage du cadre au transport

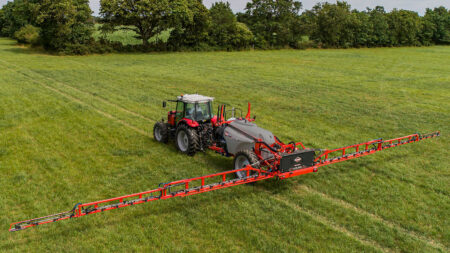

La rampe MES2 est conçue en acier et est équipée de la suspension EQUILIBRA. L’acier offre une solution durable et résistante à la corrosion grâce à un procédé de peinture éprouvé par KUHN. La rampe MES2 est disponible en largeur de 18, 20, 21 et 24 mètres. De conception robuste, elle offre également différents avantages :
- Protection des jets sur toute la largeur de la rampe
- Sécurité 3 dimensions
- Repliage compact

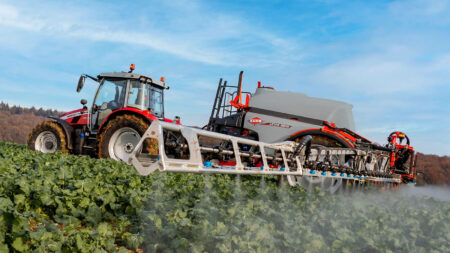

Disponible en largeur 18, 20, 21 et 24 mètres, la rampe MEA2 se caractérise par une structure simple. En aluminium, cette rampe apporte une solution durable, légère et résistante à la corrosion par nature. Pourvue de la suspension EQUILIBRA, la rampe MEA2 offre de nombreux avantages :
- Articulations vérrouillées au travail par un compas autobloquant
- Canalisation inox intégrée à la structure
- Filtres bol par tronçon
- Sécurité 3 dimensions
- Repliage compact

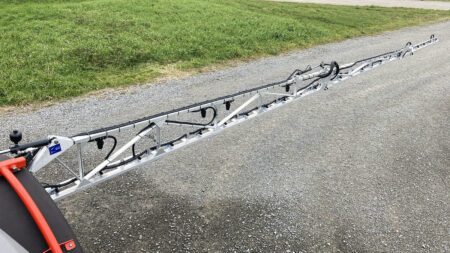

Disponible en largeur 27 et 28 mètres, la rampe RHPA se caractérise par une structure simple. En aluminium, cette rampe apporte une solution durable, légère et résistante à la corrosion par nature. Pourvue de la suspension EQUILIBRA, la rampe RHPA offre de nombreux avantages :
- Canalisation inox intégrée à la structure
- Filtres bol par tronçon
- Sécurité 3 dimensions
- Repliage compact
La mise en oeuvre de votre pulvérisateur est une étape clé de la pulvérisation. Avec deux vannes principales, le nombre total de manipulations du remplissage jusqu’au rinçage est considérablement réduit, tout comme le risque d’erreur. Avec un circuit simple, vous maîtrisez parfaitement toutes les actions que vous effectuez avec votre pulvérisateur agricole. Même après une longue période sans utiliser la machine, la reprise en main est facile.
Une mise en oeuvre simple, c’est aussi un circuit d'eau plus court pour des volumes morts réduits afin de vous faciliter les étapes de rinçage. En fin de chantier, vous avez l’assurance de rincer toutes les parties du pulvérisateur.
Avec la mise en œuvre manuelle MANUSET, vous contrôlez parfaitement vos préparations de produits. Avec seulement 2 vannes manuelles principales, vous pilotez toutes les fonctions du pulvérisateur depuis le poste de mise en oeuvre. Avec une prise en main ergonomique, vous actionnez les vannes facilement pour une mise en oeuvre sereine.
Pendant le rinçage, un tour complet avec le volant de refoulement assure d'envoyer l'eau dans tous les circuits du pulvérisateur. La jauge de cuve de rinçage présente au poste de mise en oeuvre permet de séquencer encore plus facilement les rinçages.
Avec les volants multifonctions, réduisez jusqu’à 50% de manipulations, pulvériser devient plus simple.
Rinçez votre pulvérisateur ou uniquement la rampe depuis la cabine. Le remplissage par pompage est programmable et s'arrête automatiquement à la consigne. De plus, une double commande permet de garder la main sur toutes les fonctions depuis le poste de mise en œuvre. Au moment du rinçage, et sans descendre de la cabine du tracteur, il suffit de cliquer sur le terminal pour aspirer de l'eau claire. Envoyez-la ensuite où vous souhaitez : aux gyrolaveurs pour rincer la cuve, ou directement à la rampe pour rincer les canalisations de rampe, sans diluer la bouillie en cuve. Enfin, l'affichage du volume réel en cuve est disponible tout au long du chantier de pulvérisation sur le terminal en cabine. La gestion des fonds de cuve est alors d'autant plus facile. Disponible avec les terminaux REB3 / VISIOREB / ISOBUS.
L'incorporateur de 35 litres du pulvérisateur se caractérise par sa forme d'entonnoir, permettant une intégration efficace de tous les types de produits : liquides, poudres et granules. Au niveau du rinçage, 2 buses rotatives permettent le nettoyage des bidons, verres doseurs et contenants ainsi que l'incorporateur.
L'incorporateur ne possède qu'une seule vanne qui va permettre l'introduction de la matière active dans le circuit. Cette vanne s'actionne au pied, pour travailler en toute sécurité en évitant de se baisser. Toutes les autres manipulations se font grâce à la lance à main située à proximité, évitant ainsi tout risque de projection. Le rinçage de l'incorporateur s'effectue couvercle fermé, évitant ainsi tout risque de projection ou création de brouillard.
Le pulvérisateur traîné LEXIS est doté de quatre niveaux de filtration :
- Au remplissage
- A l'aspiration
- Au refoulement
- Aux tronçons de la rampe
Équipement
De nombreux équipements optionnels sont disponibles, ils permettent d'apporter du confort à l'utilisation ou de s'adapter à chaque besoin.
En fonction de l’attelage de votre tracteur, le pulvérisateur traîné LEXIS pourra être équipé d’un timon en attelage bas ou en attelage haut, avec un anneau de 50mm ou 40mm, d’une boule K80, ou encore d’un anneau tournant de 35mm. En option, un timon autodirecteur (mécanique ou hydraulique) permettra de suivre les traces du tracteur (restrictions suivant homologation).

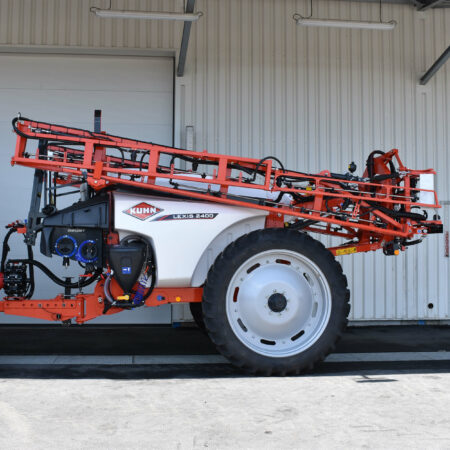

Cette rampe de conception robuste et pourvue de la suspension TRAPEZA est prévue pour durer, disponible en largeur de 18, 20, 21 et 24 mètres elle offre les mêmes avantages que les modèles aluminium :
- Protection des jets sur toute la largeur de rampe
- Sécurité 3 dimensions
- Repliage compact
- Filtres bol par tronçon
- Canalisations en acier inoxydable
- Porte buses quadrijets
En fonction de vos besoins, le pulvérisateur LEXIS peut être équipé de différentes pompes. Qu'elle soit piston membranes ou centrifuge à haut débit, elle permet de remplir la cuve principale en un temps réduit. Vous passez moins de temps au poste de remplissage, pour mieux valoriser votre temps au champ et accroitre vos débits de chantier.
De nombreuses cinématique de dépliages sont possibles avec les différentes rampes du pulvérisateur LEXIS. La rampe se déplie par sélection des fonctions voulues sur le terminal de pulvérisation et ensuite par l'action du distributeur tracteur. En équipement facultatif, un boitier CH10 permet de piloter chaque fonction indépendamment. Le pulvérisateur utilise alors le pompage continu du tracteur.
Le LEXIS peut être équipé des circulations continues suivantes afin d’améliorer la précision, réduire les bouchages et faciliter le rinçage et l’amorçage de la rampe :
- Continue hydraulique CCH : Circulation basse pression avec gestion de l’ouverture par tronçons.
- Continue électrique CCE : Circulation haute pression avec gestion de l’ouverture à la buse.
- AUTOSPRAY : Circulation haute pression avec portes jets intelligents à pulsation. Gestion de l’ouverture à la buse.
Les boitiers RPB et REB3 adaptent automatiquement la pulvérisation en fonction de la vitesse du tracteur : confort et précision optimaux. Ils affichent en permanence le débit (l/ha), la vitesse et la pression de travail. Grâce à leur compacité et au faisceau Buscan, l'installation est très simple en cabine. Le boitier REB3 est lui évolutif avec la coupure de tronçons par GPS.
La coupure de tronçons automatique devient un standard, autant pour la précision d'application que pour votre confort. Conçu autour de la fonction GPS Section Control avec un écran tactile de 7 pouces, le boitier de régulation VISIOREB est parfaitement adapté à la pulvérisation. Préparer, pulvériser, rincer, le terminal VISIOREB facilite toutes les étapes de la pulvérisation.
L'application ISOBUS de pulvérisation permet de contrôler le pulvérisateur depuis le terminal ISOBUS en cabine, comme les terminaux CCI 800 ou 1200. Sur l'écran de travail, toutes les informations importantes pour une pulvérisation de précision sont affichées et ajustables en fonction des préférences. Un auxiliaire ISOCLICK permet de garder le contrôle des fonctions de travail à haute vitesse.
Avec le nouveau joystick CCI A3, vous visualisez directement les fonctions de votre machine sur l’écran tactile du joystick de commande. Ainsi, vous sélectionnez la bonne fonction au bon moment. Le CCI A3 est certifié ISOBUS AUX-N par l'AEF, il est compatible avec toutes les machines ISOBUS certifiées AUX-N. Pour l'affichage des fonctions sur le joystick, vérifiez la compatibilité.
Quelle que soit la topologie des parcelles, BOOM ASSIST va toujours conserver la rampe à la bonne position, en agissant sur la hauteur, le dévers (SLANT) ou les géométries variables (TOTAL). Une rampe à la hauteur idéale optimise la répartition de la pulvérisation et surtout réduit les pertes par dérive et évaporation.
Quelle que soit la topologie des parcelles, BOOM ASSIST va toujours conserver la rampe à la bonne position, en agissant sur la hauteur, le dévers (SLANT PRO) ou les géométries variables (TOTAL PRO) ou les deux (EXTREME). Une rampe à la hauteur idéale optimise la répartition de la pulvérisation et surtout réduit les pertes par dérive et évaporation.
Spécification
| LEXIS MTS2 | LEXIS MTA2 | LEXIS MEA2 | LEXIS RHPA | LEXIS MES2 | |
|---|---|---|---|---|---|
| Largeur des rampes (m) | 18 / 20 / 21 / 24 | 18 / 20 / 21 / 24 | 18 / 20 / 21 / 24 | 27 / 28 | 18 / 20 / 21 / 24 |
| Suspension de rampe | TRAPEZIA | TRAPEZIA | EQUILIBRA | EQUILIBRA | EQUILIBRA |
| Nombre de bras | 2 | 2 | 2 | 2 | 2 |
| Matériau rampe | Acier | Aluminium | Aluminium | Aluminium | Acier |
| Capacité de cuve | 2400 / 3000 | 2400 / 3000 | 2400 / 3000 / 3800 | 2400 / 3000 / 3800 | 2400 / 3000 / 3800 |
| Matériau cuve | Polyéthylène | Polyéthylène | Polyéthylène | Polyéthylène | Polyéthylène |
| Capacité réelle de la cuve (L) | 2790 / 3180 | 2790 / 3180 | 2790 / 3180 / 4000 | 2790 / 3180 / 4000 | 2790 / 3180 / 4000 |
| Capacité de la cuve de rinçage (L) | 320 | 320 | 320 (2400 / 3000)400 (3800) | 320 (2400 / 3000)400 (3800) | 320 (2400 / 3000)400 (3800) |
| Pompes | Pistons membranes PM170 / 280 ou centrifuge PC700 | Pistons membranes PM170 / 280 ou centrifuge PC700 | Pistons membranes PM170 / 280 ou centrifuge PC700 | Pistons membranes PM170 / 280 ou centrifuge PC700 | Pistons membranes PM170 / 280 ou centrifuge PC700 |
| Débit des pompes (L/min) | 170 - 280 ou 700 | 170 - 280 ou 700 | 170 - 280 ou 700 | 170 - 280 ou 700 | 170 - 280 ou 700 |
| Pression maxi (bar) | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC |
| Filtration | Quadruple - Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple - Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation |
| Voies (m) | 1,50 à 2,25 (1,80 en standard) | 1,50 à 2,25 (1,80 en standard) | 1,50 à 2,25 (1,80 en standard) | 1,50 à 2,25 (1,80 en standard) | 1,50 à 2,25 (1,80 en standard) |
| Béquille | Manuelle - Démontable | Manuelle - Démontable | Manuelle - Démontable | Manuelle - Démontable | Manuelle - Démontable |
| Longueur anneau-essieu (m) | 4 | 4 | 4 (2400 / 3000)4,30 (3800) | 4 (2400 / 3000)4,30 (3800) | 4 (2400 / 3000)4,30 (3800) |
| Largeur hors tout (m) | 2.55 | 2.55 | 2,55 | 2,55 | 2,55 |
| Hauteur au transport (m) | 3,10 (21m) | 3,10 (21m) | 3,40 (24 m) | 3,70 (28 m) | 3,10 (21 m) |
| Poids à vide indicatif (kg) | 2350 (21m) | 1980 (21m) | 2100 (24m) | 2150 (28m) |
