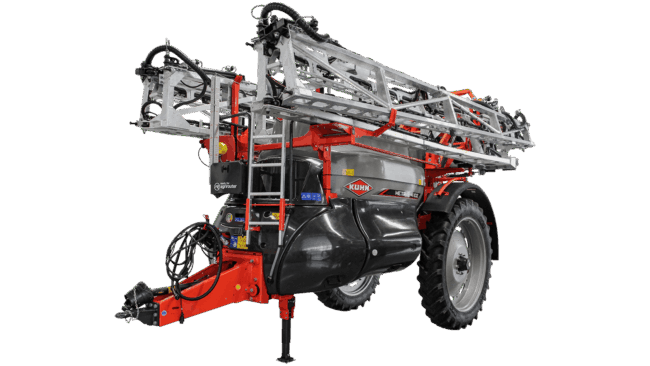

Pulvérisateur traîné METRIS 2
Le pulvérisateur traîné METRIS 2 représente le cœur de gamme des pulvérisateurs trainés KUHN et est parfaitement adapté aux exploitations céréalières. Le METRIS 2 peut répondre à toutes vos attentes grâce à sa cuve ayant une capacité de 3200 ou 4100 litres et à sa rampe d'une largeur allant de 18 à 38 mètres.
Pulvériser au bon moment avec une machine performante est la garantie d'une efficacité maximale du produit. Pour intervenir rapidement, une machine fiable est gage de sécurité et de productivité. Le pulvérisateur traîné METRIS 2 est une machine compacte et stable grâce à sa conception, à la position de sa cuve et à ses quatre niveaux de suspension !
Afin de répondre à tous vos besoins, le modèle METRIS 2 offre un large choix de rampes stables et durables. Différentes configurations sont disponibles, de la rampe aluminium à la rampe hybride multi-matériaux, toutes équipées de la suspension EQUILIBRA afin de vous garantir la meilleure expérience possible !
La précision du pulvérisateur traîné METRIS 2 permet de protéger vos cultures de façon pérenne. Ce pulvérisateur traîné allie finition haut de gamme et facilité d'utilisation, tout en étant équipé des dernières technologies de pulvérisation de précision dont vous avez besoin : système de suivi de sol, circulation PWM, coupure buse à buse, suivi des traces du tracteur…
Vos avantages

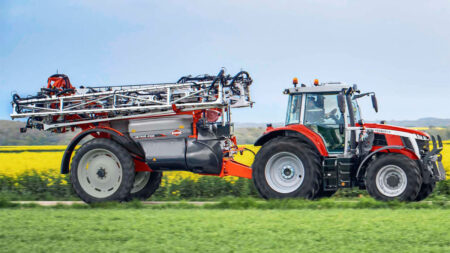

Avec une distance anneau-essieu de 4,40 m et une hauteur de 3,40 m (avec rampes de 36 m), le pulvérisateur traîné METRIS 2 est extrêmement compact. La faible longueur de la machine permet des manœuvres très courtes en bout de champ : le suivi sera ainsi de meilleure qualité et limitera les dégâts dans les cultures. La faible distance entre l’anneau et l’essieu de la machine facilite les manœuvres. L’entrée dans les parcelles est plus simple, tout comme les opérations de marche arrière dans les coins de champ.
La forme de sa cuve est spécifiquement conçue pour intégrer la rampe dans la conception et ainsi limiter également la hauteur une fois la rampe repliée. Avec une faible hauteur, le pulvérisateur traîné METRIS 2 est d’autant plus stable au transport. Les trajets sur route et les entrées dans les parcelles s’effectuent donc en toute sécurité.
Cette compacité permet un déplacement facile et rapide sur la route et un stockage facile du pulvérisateur.
Une bonne stabilité de la machine au travail est essentielle pour conserver la rampe au plus près de la cible pour un travail précis. Grâce à ses quatre niveaux de suspension, le METRIS 2 reste stable et parfaitement suspendue sur route comme dans les champs :
- Suspension de timon : Conçu en Strathane, le timon suspendu permet de protéger le tracteur et son chauffeur de tous les mouvements de la machine au transport et aux champs. Les déplacements rapides sont donc possibles en toute sécurité.

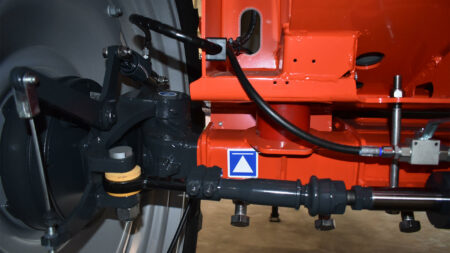

- Suspension d’essieu : L’essieu suspendu permet de protéger la machine de toutes les irrégularités du terrain, aussi bien au travail, que sur la route. L'utilisation de plots hyper-réactifs en Strathane assure un amortissement rapide des chocs sans effet de rebondissement, une adaptation instantanée du plot à la charge pour ne jamais perdre son efficacité et un faible débattement pour assurer une parfaite stabilité de la machine.
- Rampe suspendue : Au transport comme au travail, la rampe est suspendue grâce au parallélogramme amorti par des boules d’azote. La longévité de la structure est ainsi améliorée.
- Suspension EQUILIBRA : Le cadre de suspension pendulo-biellettes EQUILIBRA assure un amortissement dans les trois dimensions. Ainsi, la rampe peut rester parallèle au châssis sans que le conducteur n'ait à intervenir, quelles que soient les conditions de travail.
En polyester injecté, la cuve principale du pulvérisateur METRIS 2 a été imaginée pour obtenir un centre de gravité le plus bas possible. En intégrant la majeure partie de la cuve à proximité immédiate du châssis, la stabilité de la machine est assurée. Le puisard extrêmement prononcé permet une vidange optimale de la cuve, quelle que soit la pente dans la parcelle. Située près du puisard, l’agitation quadridimensionnelle assure une bouillie homogène sans formation de mousse pendant toute la durée de pulvérisation. Idéalement placé pour ne laisser aucun dépôt, le nettoyage de la machine s’effectue très facilement par trois nettoyeurs rotatifs. Qu’il soit activé depuis le poste de mise en œuvre ou depuis la cabine, le rinçage de la cuve est simple et efficace.

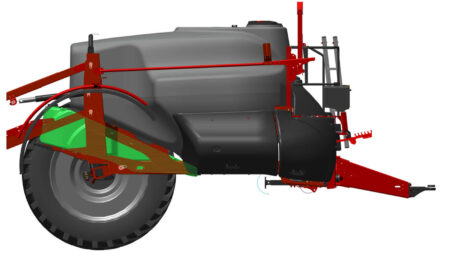

La position centrée sur l’essieu des 450 L de la cuve de rinçage permet au pulvérisateur METRIS 2 de conserver un bon équilibre en toutes conditions, tout en réduisant les volumes morts. Le centre de gravité de la machine reste dans l’axe, quel que soit le niveau de la cuve.
En plus de la position optimale de sa cuve de rinçage à l’arrière, le pulvérisateur METRIS 2 apporte une simplicité d’utilisation sans précédent avec la possibilité de remplir cette cuve et d’en surveiller le niveau grâce à une jauge au niveau de la mise en œuvre.
Une conception de cuve bien pensée
La cuve principale du pulvérisateur METRIS 2 a été imaginée pour obtenir un centre de gravité le plus bas possible. En intégrant la majeure partie de la cuve à proximité immédiate du châssis, la stabilité de la machine est assurée. Le puisard extrêmement prononcé permet une vidange optimale de la cuve, quelque soit la pente dans la parcelle. Située près du puisard, l’agitation quadridimensionnelle assure une bouillie homogène sans formation de mousse pendant toute la durée de pulvérisation.
Gardez l'équilibre
La position centrée sur l’essieu des 450L de la cuve de rinçage permet au pulvérisateur METRIS 2 de conserver un bon équilibre en toutes conditions, tout en réduisant les volumes morts. Le centre de gravité de la machine reste dans l’axe, quelque soit le niveau de la cuve.En plus de la position optimale de sa cuve de rinçage à l’arrière, le pulvérisateur METRIS 2 apporte une simplicité d’utilisation sans précédent. Remplissage de la cuve de rinçage ? Jauge de la cuve de rinçage ? Tout se trouve au niveau de la mise en oeuvre.
La conception de la cuve en polyester injecté du pulvérisateur METRIS 2 vous offre une solution haut de gamme. Aucun compromis sur le coût des matériaux n’a été effectué, pour vous mettre à disposition une machine stable, et fonctionnelle.
Surface lisse
Les cuves 3200 et 4100 litres en polyester fabriquée par injection leur confèrent un état de surface parfaitement lisse, aussi bien à l’extérieur qu’à l’intérieur. La surface n’étant pas poreuse, la matière active se rince facilement, pour un nettoyage de la machine facilité. Idéalement placé pour ne laisser aucun dépôt, le nettoyage de la machine s’effectue très facilement par trois nettoyeurs rotatifs. Qu’il soit activé depuis le poste de mise en oeuvre ou depuis la cabine, le rinçage de la cuve est simple et efficace.
Cloison anti-roulis
La cuve en polyester injecté intègre une cloison antiroulis, permettant de stabiliser la bouillie lors des transports. Les vagues d’eau sont alors immédiatement stoppées pour ne pas perturber l’équilibre du pulvérisateur.

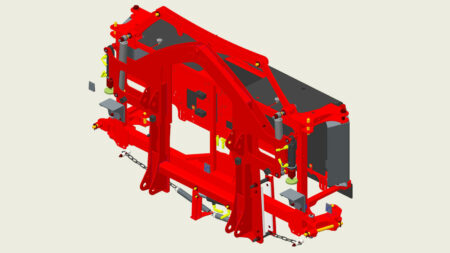

Surpassez les bosses présentes sur les passages du pulvérisateur grâce à EQUILIBRA et gardez une rampe parfaitement parallèle au châssis. La suspension EQUILIBRA assure à votre rampe une stabilité naturelle avec son système pendulo-biellettes (pour les mouvements de rotation et de translation) couplé à des amortisseurs. Finis les heurts avec le sol ou la culture ou la rampe qui s’envole et favorise la dérive.
Conçue pour travailler dans des conditions intensives, la suspension EQUILIBRA intègre de série un anti-fouettement indépendant droite/gauche amortissant la rampe lors des accélérations et des décélérations.Enfin, un système de contrôle hydraulique du dévers ainsi que des ressorts permettent de prendre des virages avec la rampe à plat et parallèle au châssis.
La suspension EQUILIBRA en résumé :
- Suspension pendulaire pour les mouvements de roration
- Biellettes pour les mouvements radiaux
- Amortisseurs pour annuler les rebondissements
- Anti-fouettement indépendant à gauche et à droite
- Contrôle hydraulique du dévers et ressorts
- Système de blocage du cadre au transport

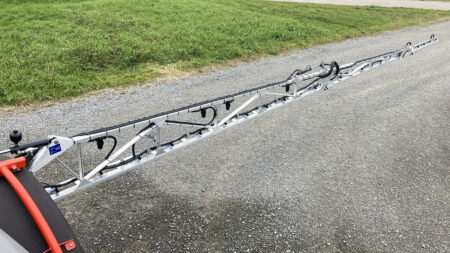

La rampe RHPA est caractérisée par une structure simple et est proposée dans une plage de largeurs allant de 18 à 24 mètres. En aluminium, cette rampe apporte une solution durable, légère et résistante à la corrosion par nature. Pourvue de la suspension EQUILIBRA, la rampe RHPA offre de nombreux avantages :
- Canalisation inox intégrée à la structure
- Filtres bol par tronçon
- Sécurité 3 dimensions
- Repliage compact

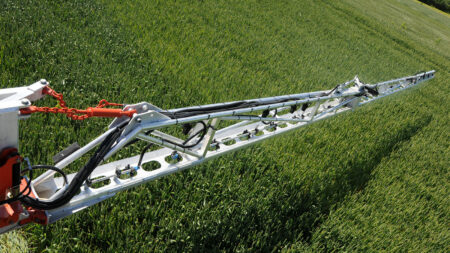

La structure de la rampe TR4 est tubulaire et le profilé fait partie intégrante de la rampe pour plus de robustesse et une protection totale des jets. Disponible en largeur de 24 à 30 m, la rampe TR4 – 2 bras est pourvue de la suspension EQUILIBRA. En aluminium, cette rampe apporte une solution durable, légère et résistante à la corrosion par nature. Adaptée pour les polyculteurs-éleveurs et céréaliers, la TR4 offre différents avantages :
- Structure triangulée plus robuste
- Canalisation inox intégrée à la structure
- Sécurité 3 dimensions
- Protection totale des jets sur toute la largeur

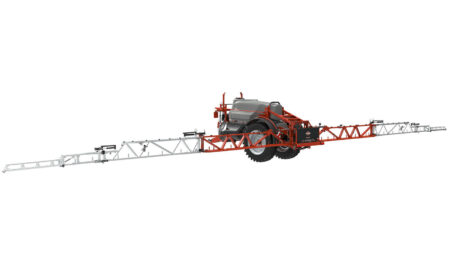

La rampe LEH3 est une rampe multi-matériaux constituée d’un premier bras en acier et de deux autres bras en aluminium. L'assemblage de ces matériaux apporte de la légèreté à l’ensemble tout en conservant une stabilité naturelle avec le cadre EQUILIBRA. Grâce à un procédé de peinture éprouvé par KUHN, l’acier utilisé obtient une bonne résistance à la corrosion. Disponible en largeur de 27 à 36 mètres, cette rampe hybride offre les avantages connus de la gamme :
- Protection des jets sur toute la largeur de rampe
- Sécurité 3 dimensions
- Filtres bol par tronçon
- Porte-buses quadrijets

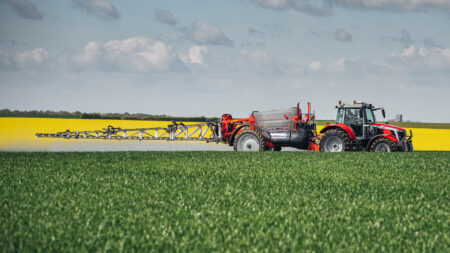

Disponible en largeur de 27 à 38 mètres, la RHA3 est particulièrement adaptée aux besoins intensifs. Cette rampe est pourvue de la suspension EQUILIBRA et est prévue pour durer. De conception robuste, la RHA3 apporte une solution durable, légère et résistante à la corrosion par nature grâce à l'aluminium. Elle offre également de nombreux avantages :
- Protection des jets sur toute la largeur de rampe
- Sécurité 3 dimensions
- Filtres bol par tronçon
- Porte buses quadrijets

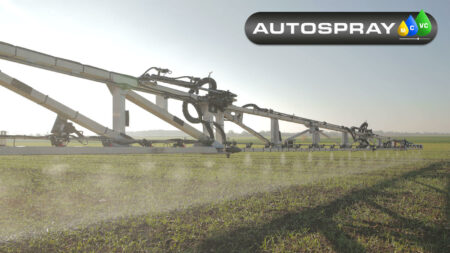

Lors d’un chantier de pulvérisation, la gestion de la taille des gouttelettes est essentielle pour assurer la réussite de l'application. Pour atteindre des débits de chantier plus important, il faut rouler plus vite, ce qui n’est pas toujours cohérent avec le maintien d’une bonne qualité de pulvérisation. Les conditions climatiques peuvent être changeantes au cours du travail, ainsi afin de conserver une excellente qualité de pulvérisation, KUHN présente le système de pulvérisation AUTOSPRAY. La circulation continue à haute pression permet une coupure précise et efficace de chaque buse, ce qui améliore la productivité et la précision sur vos chantiers !
La technologie PWM (Pulse Width Modulation ou pulsation à fréquence variable) permet de contrôler la taille des gouttelettes. Elle fait varier le temps d’ouverture de la buse par micro-pulsation afin de conserver une pression constante de la dose à pulvériser. En conservant une taille de gouttelettes régulière indépendamment de la vitesse, le système AUTOSPRAY permet de travailler sur une plage de vitesse élargie. La productivité est favorisée, sans impacter la qualité de la pulvérisation.
Sur le terminal ISOBUS, la pulvérisation devient un jeu d’enfant. Le simple fait de cliquer sur la taille des gouttes permet de les activer afin d’obtenir une qualité de pulvérisation optimale. En maîtrisant la dose appliquée et la taille des gouttes, tous les composants sont réunis pour effectuer une pulvérisation de précision.

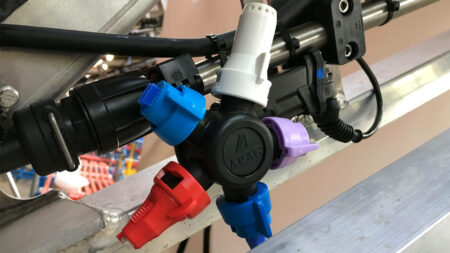

Vous avez des parcelles de toutes tailles, de formes différentes ? La CCE est là pour s'y adapter.
Pour limiter le recouvrement de votre pulvérisateur en bout de champ, il est important de comprendre que plus le nombre de tronçons est élevé sur la machine, plus le recouvrement sera réduit. C’est donc tout naturellement que KUHN propose des systèmes avec des coupures buse par buse par GPS pour obtenir une optimisation totale du recouvrement. La précision de coupure est donc chirurgicale afin de limiter les recouvrements au maximum.
La CCE reprend les avantages bien connus d’une circulation continue haute pression :
- Amorçage instantané de la rampe en bouillie
- Valorisation de la coupure de tronçons avec une ouverture / fermeture instantanée de la pulvérisation
- Tous les volumes de la rampe sont diluables pour un rinçage optimal

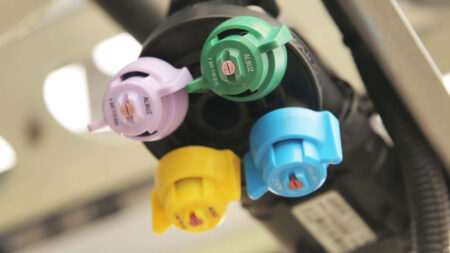

Avec le système de précision MULTISPRAY DUO, KUHN vous propose de changer automatiquement la buse selon la progression de la vitesse d’avancement afin de garantir une qualité de pulvérisation optimale.
Le système MULTISPRAY DUO calcule en permanence en fonction de la dose souhaitée et de la vitesse, quelle buse ou combinaison de deux buses est la plus adaptée aux conditions. Afin d’avoir une précision optimale, les buses peuvent s’activer individuellement ou de manière couplée pour permettre jusqu’à 3 combinaisons de buses. C’est l’assurance d’une pulvérisation de qualité et d’une taille de gouttelettes maîtrisée.
Le système MULTISPRAY DUO reprend les avantages bien connus de la circulation continue haute pression et intègre de série la coupure buse par buse de la pulvérisation.

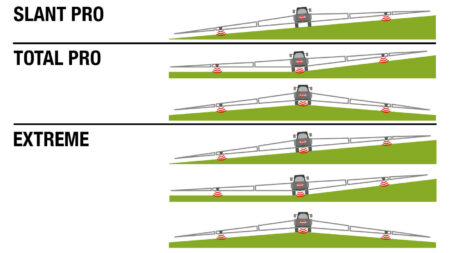

Quelle que soit la topologie des parcelles, BOOM ASSIST va toujours conserver la rampe à la bonne position, en agissant sur la hauteur, le dévers (SLANT PRO) ou les géométries variables (TOTAL PRO) ou les deux (EXTREME). Une rampe à la hauteur idéale optimise la répartition de la pulvérisation et surtout réduit les pertes par dérive et évaporation.
A l'aide de capteurs ultrasons, le système BOOM ASSIST connaît la hauteur de la rampe par rapport à la cible quelques soient les conditions : jour et nuit, temps sec ou brouillard, végétation dense ou sol nu. Le mode HYBRID breveté permet d'analyser en permanence la hauteur de la culture et du sol pour y adapter les mouvements de rampe.

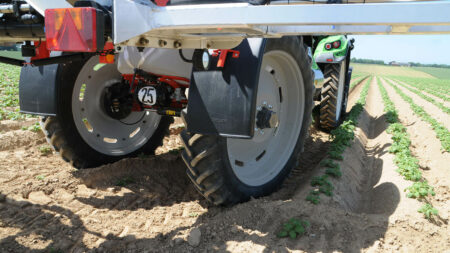

L’essieu suiveur TRACK ASSIST du pulvérisateur METRIS 2 assure un suivi parfait entre les roues du pulvérisateur et celles du tracteur en bout de champ ou lors de courbes dans la parcelle. Les dégâts dans les cultures sont ainsi limités. De plus, la prise en compte de l’information vitesse permet à TRACK ASSIST de réagir précisément.
Afin de faciliter l'accrochage, le système dispose d'un capteur gyroscopique aimanté à positionner simplement à l'arrière du tracteur.
Équipement
De nombreux équipements optionnels sont disponibles, ils permettent d'apporter du confort à l'utilisation ou de s'adapter à chaque besoin.
En fonction de l’attelage de votre tracteur, le pulvérisateur traîné METRIS 2 pourra être équipé d’un timon en attelage bas ou en attelage haut, avec un anneau de 50mm ou 40mm, d’une boule K80, ou encore d’un anneau tournant de 35mm (restrictions suivant homologation).
Avec la mise en œuvre manuelle MANUSET, contrôlez parfaitement vos préparations de produits. Avec seulement 2 vannes manuelles principales, réduisez jusqu’à 50% de manipulations. Avec une prise en main ergonomique, vous actionnez les vannes facilement pour une mise en oeuvre sereine. Avec les volants multifonctions, pulvériser devient plus simple.
Le remplissage par pompage est programmable et s'arrête automatiquement à la consigne. Au moment du rinçage, il suffit de cliquer sur le terminal en cabine pour rincer le pulvérisateur entièrement, ou encore uniquement la rampe. Enfin, l'affichage du volume réel en cuve est disponible tout au long du chantier sur le terminal en cabine.
Le remplissage par pompage est programmable et s'arrête automatiquement à la consigne. Au moment du rinçage, le système RINS-ASSIST va entièrement automatiser les séquences de rinçages en fonction des volumes restant dans la machine, afin de permettre une dilution au 100ème des résidus. Enfin, l'affichage du volume réel en cuve est disponible tout au long du chantier sur le terminal en cabine.
Le boitier REB3 adapte automatiquement la pulvérisation en fonction de la vitesse du tracteur : confort et précision optimaux. Ils affichent en permanence le débit (l/ha), la vitesse et la pression de travail. Grâce à leur compacité et au faisceau buscan, l'installation est très simple en cabine. Le boitier REB3 est évolutif avec la coupure de tronçons par GPS.
En fonction de vos besoins, le pulvérisateur METRIS 2 peut être équipé de différentes pompes. Qu'elle soit piston membranes ou centrifuge à haut débit, elle permet de remplir la cuve principale en un temps réduit. Vous passez moins de temps au poste de remplissage, pour mieux valoriser votre temps au champ et accroitre vos débits de chantier.
Présent au poste d'incorporation sur la machine, l'incorporateur sans contact EASYFLOW en option vous permettra de transférer les produits dans le pulvérisateur en toute sécurité. Découpage de l'opercule, Incorporation, rinçage du bidon et du système : tout est géré sans aucun risque de contact avec le système EASYFLOW.
La coupure de tronçons automatique devient un standard, autant pour la précision d'application que pour votre confort. Conçu autour de la fonction GPS Section Control avec un écran tactile de 7 pouces, le boitier de régulation VISIOREB est parfaitement adapté à la pulvérisation. Préparer, pulvériser, rincer, le terminal VISIOREB facilite toutes les étapes de la pulvérisation.
L'application ISOBUS de pulvérisation permet de contrôler le pulvérisateur depuis le terminal ISOBUS en cabine, comme les terminaux CCI 800 ou 1200. Sur l'écran de travail, toutes les informations importantes pour une pulvérisation de précision sont affichées et ajustables en fonction des préférences. Un auxiliaire ISOCLICK permet de garder le contrôle des fonctions de travail à haute vitesse.

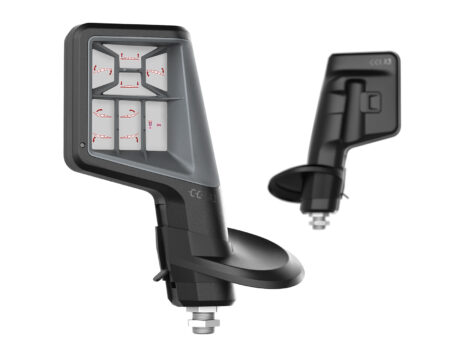

Avec le nouveau joystick CCI A3, vous visualisez directement les fonctions de votre machine sur l’écran tactile du joystick de commande. Ainsi, vous sélectionnez la bonne fonction au bon moment. Le CCI A3 est certifié ISOBUS AUX-N par l'AEF, il est compatible avec toutes les machines ISOBUS certifiées AUX-N. Pour l'affichage des fonctions sur le joystick, vérifiez la compatibilité.
Spécification
| METRIS 2 RHPA | METRIS 2 LEA3 | METRIS 2 RHA3 | METRIS 2 TR4 | METRIS 2 LEH3 | |
|---|---|---|---|---|---|
| Largeur des rampes (m) | 24 | 27 / 28 / 30 / 32 / 33 / 36 | 27 / 28 / 30 / 32 / 33 / 36 / 38 | 24 / 27 / 28 / 30 | 27 / 28 / 30 / 32 / 33 / 36 |
| Suspension de rampe | EQUILIBRA | EQUILIBRA | EQUILIBRA | EQUILIBRA | EQUILIBRA |
| Nombre de bras | 2 | 3 | 3 | 2 | 3 |
| Matériau rampe | Aluminium | Aluminium | Aluminium | Aluminium | Acier et aluminium |
| Capacité de cuve | 3200 - 4100 | 3200 - 4100 | 3200 - 4100 | 3200 - 4100 | 3200 - 4100 |
| Matériau cuve | Polyester injecté | Polyester injecté | Polyester injecté | Polyester injecté | Polyester injecté |
| Capacité réelle de la cuve (L) | 3430 - 4380 | 3430 - 4380 | 3430 - 4380 | 3430 - 4380 | 3430 - 4380 |
| Capacité de la cuve de rinçage (L) | 450 | 450 | 450 | 450 | 450 |
| Pompes | Pistons membranes PM265 / 500 ou centrifuge PC700 | Pistons membranes PM265 / 500 ou centrifuge PC700 | Pistons membranes PM265 / 500 ou centrifuge PC700 | Pistons membranes PM265 / 500 ou centrifuge PC700 | Pistons membranes PM265 / 500 ou centrifuge PC700 |
| Débit des pompes (L/min) | 265 - 500 ou 700 | 265 - 500 ou 700 | 265 - 500 ou 700 | 265 - 500 ou 700 | 265 - 500 ou 700 |
| Pression maxi (bar) | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC | 7 bars avec PM - 5 bars avec PC |
| Filtration | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple - Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation | Quadruple : Remplissage / Aspiration / Refoulement / Pulvérisation |
| Voies (m) | 1,60 à 2,25 suivant monte de roues (1,80 en standard) | 1,60 à 2,25 suivant monte de roue (1,80 en standard) | 1,60 à 2,25 suivant monte de roues (1,80 en standard) | 1,60 à 2,25 suivant monte de roues (1,80 en standard) | 1,60 à 2,25 suivant monte de roues (1,80 en standard) |
| Longueur anneau-essieu (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Largeur hors tout (m) | 2,55 | 2,55 | 2,55 | 2,55 | 2,55 |
| Hauteur au transport (m) | 3,20 (24 m) | 3,40 (28m) | 3,40 (36 m) | 4,00 (28 m) | 3,40 (28 m) |
| Poids à vide indicatif (kg) | 2800 (24 m) | 3350 (28m) | 4050 (36 m) | 3360 (28 m) | 3490 (28 m) |
