Enrubanneuses RW 1810

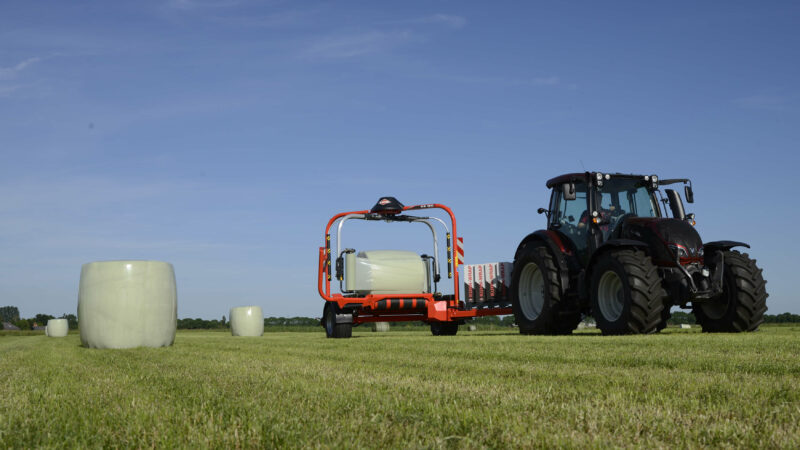

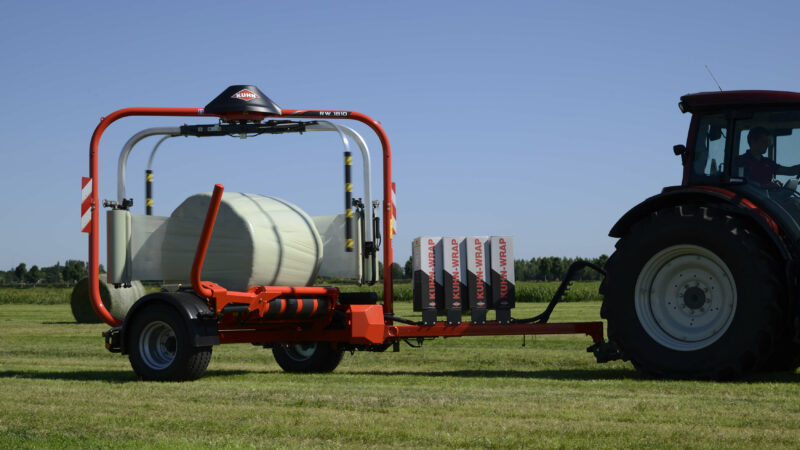

Impossible d'enrubanner 100 balles par heure avec 6 couches de film ? Pas avec l'enrubanneuse KUHN RW 1810. Avec des cycles 30 % plus courts, vous pouvez suivre les presses les plus rapides du marché. Elle est capable de soulever les balles lourdes pouvant atteindre 160 cm de diamètre et 1 400 kg.
L'enrubanneuse de grande capacité RW 1810 de KUHN est équipée des dernières technologies. Un système AUTOLOAD détecte la balle à proximité et place les bras de chargement en position de pré-chargement. Breveté, ce système doté d'un bras de chargement intégré à la table d'enrubannage permet à la balle de rouler doucement sur la table. Les bras satellite avec pré-étirage enrubannent la balle à grande vitesse après son chargement. Une fois le nombre adéquat de couches de film appliqué, le film est solidement maintenu et coupé à l'aide du coupe-film de type « ciseaux ».
En option, l'enrubanneuse RW 1810 peut être équipée du système d'enrubannage 3D. L'enrubanneuse RW 1810 est contrôlée par l'intermédiaire du terminal VT 30 de KUHN doté de l'interface utilisateur PROCESS VIEW.
Vos avantages

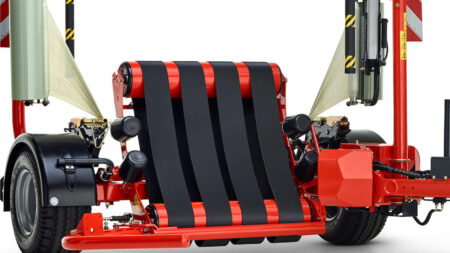

La table d'enrubannage est dotée de deux rouleaux et de quatre courroies largement espacées. Cette conception assure la bonne insertion et la stabilité de la balle. Deux grands cônes de guidage contribuent par ailleurs à stabiliser et guider la balle. Largement espacées, les quatre courroies assurent une traction optimale et une rotation régulière de la balle. Pour garantir le bon chevauchement des couches de film, gage de bonne conservation du fourrage et de préservation de sa qualité tout au long de la période de stockage, il est essentiel que la rotation de la balle soit régulière.

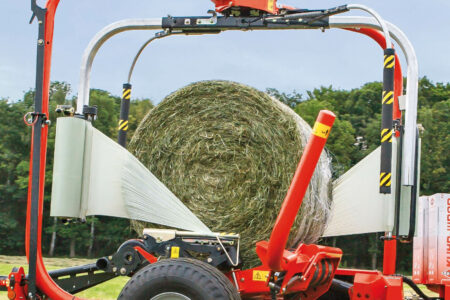

Les bras satellites à entraînement central supportent chacun un pré-étireur portant un rouleau de film de 750 mm. Protégés par des bras de sécurité, ils tournent autour de la balle et appliquent le nombre de couches de film requis.
Réalisés en aluminium pour éviter l'accumulation de résidus provenant du film, les pré-étireurs sont montés de série. La forme conique des deux extrémités des rouleaux en aluminium permet de conserver la largeur optimale du film et de limiter le risque de déchirure de celui-ci. Le profil rainuré spécial de ces rouleaux protège le film de l'air et de l'eau. L'implantation des pré-étireurs permet un remplacement très facile des rouleaux de film. Le pré-étirage standard à 70 % est obtenu par l'intermédiaire d'une transmission par engrenages et nécessitant peu de maintenance. Un kit d'engrenages de pré-étirage à 60 % peut être installé en option pour modifier le pré-étirage standard à 60 % et s'adapter aux conditions d'enrubannage difficiles.

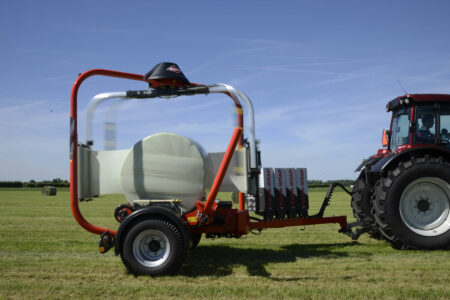

L'enrubanneuse est dotée d'un double satellite à grande vitesse améliorant son fonctionnement afin d'augmenter sa vitesse à 40 t/min pour une vitesse de 5 km/h. Cela permet d'atteindre un débit de chantier pouvant s'élever jusqu'à 100 balles par heure avec 6 couches de film.
INTELLIWRAP permet une gestion améliorée du processus d'enrubannage. Le système surveille en permanence le chevauchement du film et le nombre de couches de film requises (4, 5, 6, 7, 8, 9…), en fonction des conditions, du type de fourrage et des durées de stockage. L'excellente répartition du film appliqué sur la balle et le chevauchement précis du film assurent une efficacité optimale et une qualité d'enrubannage supérieure.

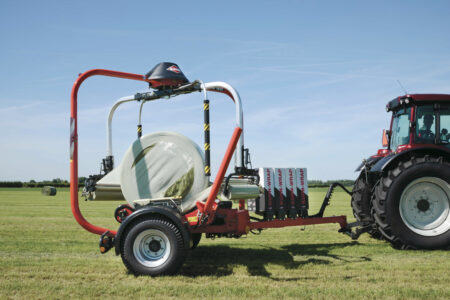

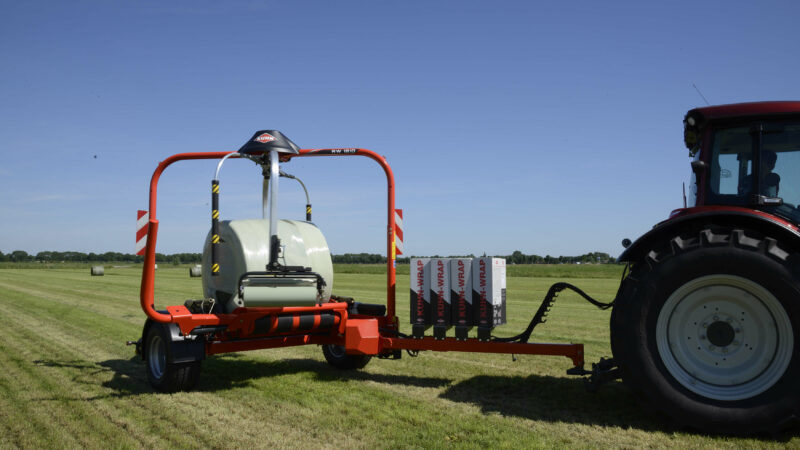

L'utilisation de l'enrubannage 3D en option permet une distribution plus uniforme et plus efficace du film sur toute la surface de la balle. Commencer par l'enrubannage de la partie cylindrique de la balle permet de chasser plus d'air et de conserver la forme de la balle, même après de longues périodes de stockage. Les côtés de la balle, plus vulnérables, sont mieux protégés par rapport à ceux des balles enrubannées selon la méthode conventionnelle. Le film est très serré autour de la balle, limitant ainsi les risques d'endommagement du film pendant le transport et le stockage.
L'enrubanneuse RW 1810 toutes options est équipée de série d'un arrêt automatique de fin / rupture de film et de demi-vitesse à la fin / rupture du film.

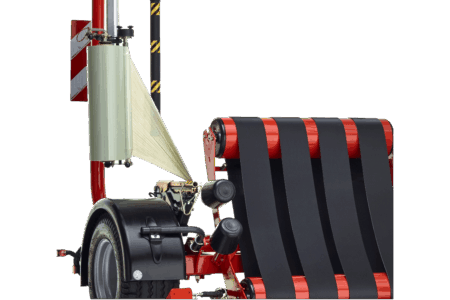

Une fois le bon nombre de couches de film appliqué, le film doit être solidement maintenu et coupé. Les coupe-films réputés de type « ciseaux » maintiennent et coupent le film. Grâce à une conception spécifique, le film est pris sur toute sa largeur. Il est alors maintenu par une pince, étiré en un point, puis coupé avant la dépose de la balle. La pince continue à maintenir fermement le film pour la balle suivante.

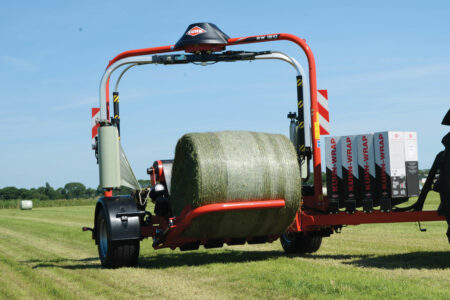

Le système de chargement unique doté d'un long bras de chargement intégré à la table d'enrubannage, permet à la balle de rouler doucement sur la table. L'enrubanneuse est capable de charger des balles de 1 400 kg d'un diamètre de 100 à 160 cm.

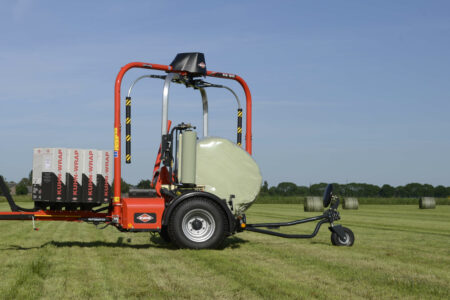

Les enrubanneuses traînées de KUHN possèdent un profil surbaissé exclusif qui assure une stabilité maximale lors du chargement, de l'enrubannage et de la dépose des balles. Le positionnement de l'essieu arrière permet de disposer d'une table de faible hauteur. L'utilisation d'un amortisseur (actif) de chute de balle n'est donc plus nécessaire. La conception de la machine permet, en outre, un transfert de poids permanent vers le tracteur qui élimine les oscillations verticales de la barre d'attelage et évite les pertes d'adhérence du tracteur dans les montées, lorsqu'une balle se trouve au niveau de la table ou du bras de chargement. La balle peut être déposée en mouvement pour un rendement maximum !

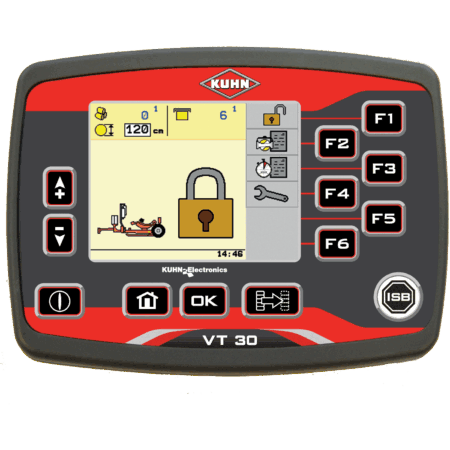

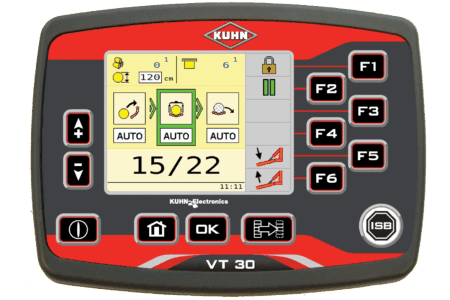

L'enrubanneuse KUHN RW 1810 est contrôlée par le terminal VT 30 qui vous permet de maîtriser parfaitement votre processus d'enrubannage. Le VT 30, avec son écran 3,5” tactile et en couleur, dispose d'une interface très conviviale associée à un logiciel intuitif.
Chargement, enrubannage et dépose 100 % automatiques, sans avoir à appuyer sur le moindre bouton !

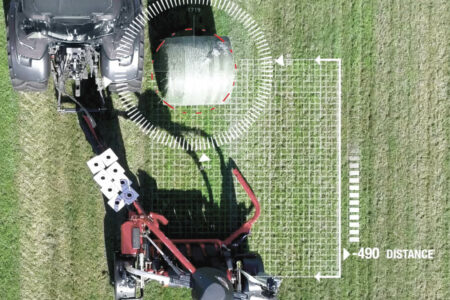

La fonction AUTOLOAD du modèle RW 1810 utilise un laser pour détecter la balle ronde à l'approche, scanne automatiquement son diamètre et place les bras de chargement en position de pré-chargement. Elle assure un chargement, un enrubannage et une dépose ultra-précis des balles, sans avoir à s'arrêter.
Avec AUTOLOAD, l'opérateur peut se concentrer entièrement sur la conduite, pour un environnement de travail plus ergonomique et moins générateur de stress. Le système améliore la capacité et l'efficacité globales de vos opérations d'enrubannage.

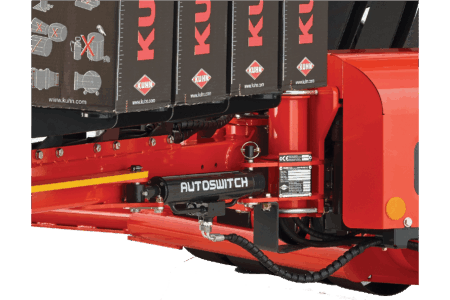

La fonction AUTOSWITCH facilite la mise en position de travail ou de transport de l'enrubanneuse. D'une simple pression sur un bouton, la machine se déplie ou se replie automatiquement ! La transition est rapide et confortable, idéale pour travailler sur plusieurs parcelles.
Équipement
L'enrubanneuse KUHN RW 1810 est contrôlée par le terminal VT 30 qui vous permet de maîtriser parfaitement votre processus d'enrubannage. Le VT 30, avec son écran 3,5” tactile et en couleur, dispose d'une interface très conviviale associée à un logiciel intuitif.

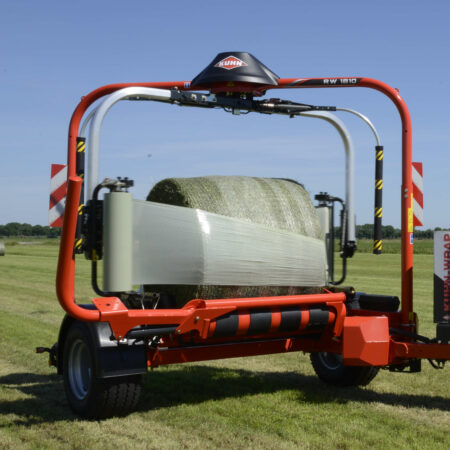

Quand le rouleau de film est vide/endommagé, l'enrubanneuse s'arrête automatiquement ou revient à demi-vitesse pour finir les deux rouleaux de film. Ces kits sont proposés de série.

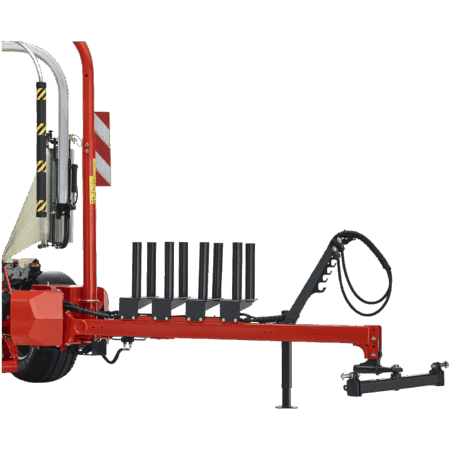

La longue barre d'attelage et la tête d'attelage pivotante de catégorie 2/3 améliorent la manœuvrabilité. L'enrubanneuse est plus éloignée du tracteur, pour un rayon de braquage accru et plus de confort pendant le transport. En outre, la barre d'attelage offre une capacité de stockage des rouleaux de films supplémentaires et dispose d'un guidage de flexibles, pour une installation sûre. La tête d'attelage pivotante de catégorie 2/3 optionnelle permet un couplage aisé avec divers tracteurs, sans nécessiter de changement d'attelage.

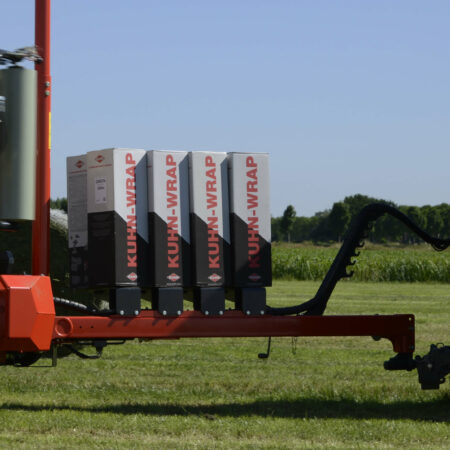

Pour un stockage pratique de 6 rouleaux supplémentaires de film.

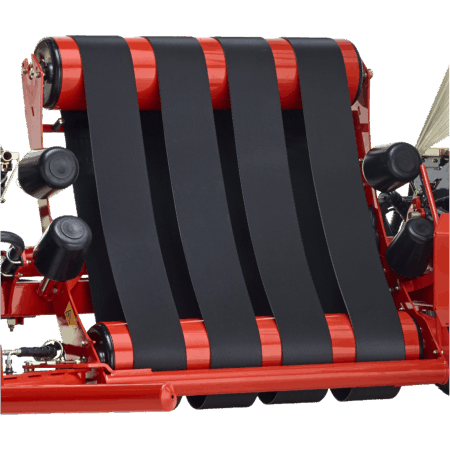

4 supports de maintien de balle de série maintiennent la balle sur la table pendant l'enrubannage.

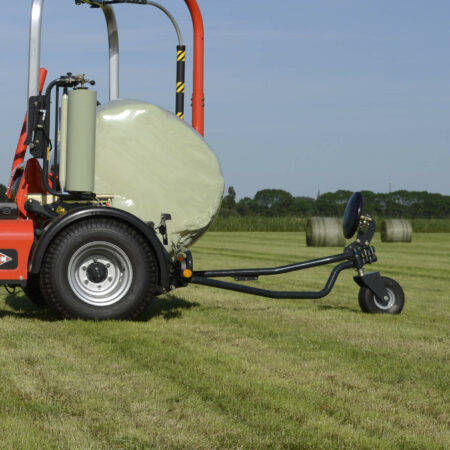

Tourne les balles lors du déchargement, ce qui les positionne sur le côté plat après l'enrubannage, pour une manipulation et un transport aisés.
Spécification
| RW 1810 C | |
|---|---|
| Taille de la balle (largeur x diamètre) (cm) | 120 x 100–160 |
| Poids maximal de la balle (kg) | ≥ 1 200 (180 bars) / 1 400 (200 bars) |
| Longueur (cm) | 504 |
| Largeur (cm) | 279 |
| Hauteur (cm) | 308 |
| Mise en position travail | De série |
| Système de chargement | Frontal avec bras de chargement |
| Chargement automatique (AUTOLOAD) | De série |
| Principe d’enrubannage | 2 satellites avec sécurité / 2 coupes film hydraulique |
| Model year 2017 | De série |
| Table d'enrubannage | 4 courroies |
| Cône de guidage | 2 de série / jusqu'à 8 en équipement facultatif |
| Commande | Terminal VT 30 |
| 1/2 vitesse pour travail avec un seul pré-étireur | De série |
| Arrêt automatique en fin de rupture de plastique | De série |
| Coupe film automatique | De série |
| Support de stockage pour bobines de film | De série - pour 2 rouleaux (jusqu'à 8 rouleaux en équipement facultatif) |
| Rapport d'étirage | 70% |
| Equipement hydraulique tracteur requis | 1 SE avec un retour libre ou 1 DE |
| Débit et pression d'huile nominale | 45 l/min à 180 bars* |
| Eclairage routier | De série |
| Poids (kg) | ≥ 1 200 |
