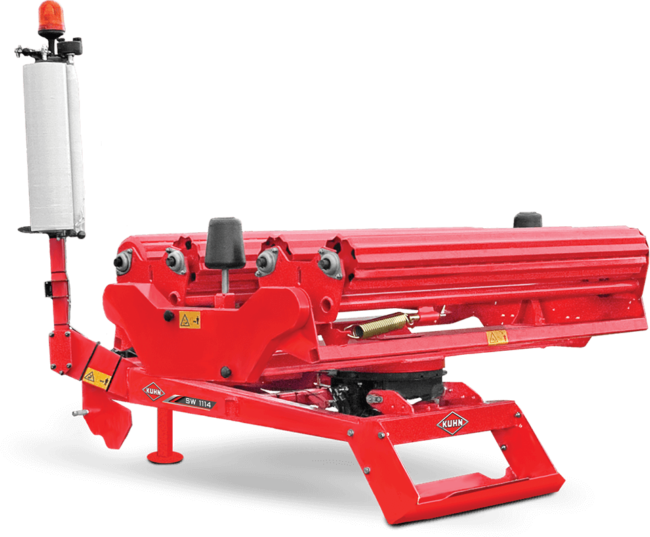

SW 1114
Der KUHN SW 1114 ist als Dreipunktgerät für ein Schnellkuppeldreieck geeignet und die ideale Maschine zum Wickeln und Stapeln von Ballen auf dem Feld oder am Lagerplatz. Beim Wickeln am Lagerplatz ist die Gefahr eines Folienschadens geringer.
Der Ballenwickler KUHN SW 1114 kann es mit mittelgrossen Quaderballen von 80x70 bis 80x90 cm und bis zu 180 cm Länge sowie mit Rundballen bis 150 cm Durchmesser aufnehmen. Bei den Wicklern von KUHN wird der Ballen gleichmässig gedreht, damit die Folie exakt überlappt und den Ballen konstant fest einwickelt. Sie können nach persönlichen Vorlieben entscheiden, ob Ihr Wickler manuell oder computergesteuert bedient wird. Vorstrecker, Folienschneider, Wickeltisch und tiefliegendes Fahrgestell – all das macht die Wickler zu unkomplizierten, bedienerfreundlichen, schnellen und effizienten Maschinen. Bei der Entwicklung der Ballenwickler legt KUHN grossen Wert auf Anwenderfreundlichkeit und Zuverlässigkeit, damit die Futterqualität über die gesamte Lagerdauer erhalten bleibt.
Der SW 1114 ist als Dreipunktgerät für ein Schnellkuppeldreieck geeignet und die ideale Maschine zum Wickeln und Stapeln von Ballen auf dem Feld oder am Lagerplatz. Beim Wickeln am Lagerplatz ist die Gefahr eines Folienschadens am geringsten. Die computergesteuerte Variante (C) des SW 1114 mit serienmässiger Funkfernsteuerung kann von der Lademaschine aus bedient werden, während eine zusätzliche Hydraulikanlage oder ein zweiter Schlepper die Öl- und Stromversorgung des Wicklers übernimmt.
Ihre Vorteile
In der Ausführung für Quaderballen ist der Wickeltisch der KUHN-Ballenwickler mit zwei Stahlrollen ausgerüstet, die über ein Rippenprofil verfügen. So entsteht eine tiefe, stabile Ballenaufnahme, die den Ballen unabhängig von seiner Grösse optimal führen, gleichmässig drehen und überlappend einwickeln kann. Zwei breite Stützrollen sorgen für zusätzliche Stabilität und Führung. Mit diesem Wickeltisch können ebenfalls Rundballen gewickelt werden.
Die 750-mm-Folienrollen Vorstrecker sind aus Aluminium gefertigt, sodass sich kein Folienklebstoff daran festsetzen kann. Am unteren Ende konisch zulaufende Aluminium-Walzen halten die Folie auf Breite und verringern die Gefahr eines Folienrisses. Durch das geriffelte Walzenprofil werden Luft- und Wassereinschlüsse in der Folie vermieden. Aufgrund der Anordnung der Vorstrecker ist der Wechsel der Folienrollen ein Kinderspiel. Die serienmässige Vorstreckung von 70 % wird durch ein wartungsarmes Getriebe erzielt. Auf Wunsch kann ein anderes Vorstreckersystem montiert werden, mit dem sich die normale Folienvorstreckung bei erschwerten Wickelbedingungen auf 60 % reduzieren lässt.
Sobald die gewünschten Folienlagen um den Ballen gewickelt sind, wird die Folie gespannt und durchtrennt. Dank hydraulischem Folienschneider mit Klemmvorrichtung kann die Schnittkraft unabhängig von der Kippstellung des Tisches eingestellt werden, sodass das lose Folienende möglichst kurz ausfällt. Der lange Stellweg ist für verschiedene Ballenlängen ausgelegt und gewährleistet das sichere Halten und saubere Abtrennen der Folie bei jeder Witterung.
Der tiefliegende Wickeltisch sorgt für eine sanfte Ballenablage, sodass keine Ablagedämpfung benötigt wird. Durch die geringe Bauhöhe wird der Folienrollenwechsel zum Kinderspiel.
Je nach Modell und Vorlieben des Fahrers kann die Maschine mit zwei verschiedenen Steuersystemen bedient werden:

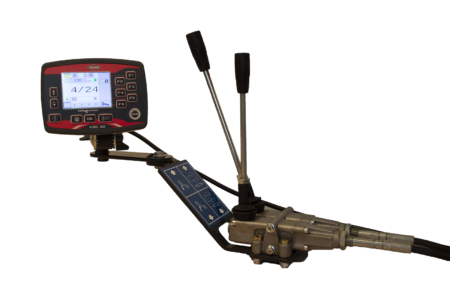

Die manuelle Ausführung (M) wird über 2 Hebel und Bowdenzüge bedient und hat serienmässig einen KBC 30 Ballen-Wickel-Zähler sowie die Autostopp-Funktion. Der Ballen-Wickel-Zähler unterstützt den Fahrer bei der Ermittlung der insgesamt verwendeten Folienlagen und der Gesamtzahl der eingestretchten Ballen. Die Autostopp-Funktion stoppt automatisch den Wickeltisch, sobald die gewünschte Anzahl Folienlagen aufgelegt wurde. Aus dem manuellen Ballenwickler wird so eine halbautomatische Maschine.
Die computergesteuerte Variante (C) des SW 1114 mit serienmässiger Funkfernsteuerung kann von der Lademaschine aus bedient werden, während eine zusätzliche Hydraulikanlage oder ein zweiter Schlepper die Öl- und Stromversorgung des Wicklers übernimmt. So kann das Beladen, Wickeln und Stapeln von nur einer Person erledigt werden! Beim Wickeln am Lagerplatz ist die Gefahr eines Folienschadens am geringsten. Die C-Variante hat serienmässig eine automatische Stoppfunktion bei Folienende/Folienriss, eine Play-Pause-Funktion, das VT 30-Terminal, sowie eine 90°-Ladeposition.
Ausstattung
Praktischer Stauraum für 4 Folienrollen.
Auf Wunsch kann der SW 1114 mit extrabreiten Abstellstützen ausgerüstet werden, um der Maschine im freistehenden Betrieb mehr Stabilität zu verleihen.
Spezifikation
| SW 1114 M | SW 1114 C | |
|---|---|---|
| Quaderballenmasse (Breite x Höhe x Länge) (m) | 0,80 x 0,70 - 0,90 x 1,80 | 0,80 x 0,70 - 0,90 x 1,80 |
| Rundballenmasse (Breite x Durchmesser) (m) | 1,20 - 1,50 x 1,00 - 1,50 | 1,20 - 1,50 x 1,00 - 1,50 |
| Maximales Ballengewicht (kg) | 1.200 | 1.200 |
| Gesamtlänge (m) | 3,10 | 3,10 |
| Gesamtbreite in Transportstellung (m) | 1,76 | 1,76 |
| Gesamthöhe (m) | 2,03 | 2,03 |
| Anbau / Deichsel | Dreipunkt (Kat. 1/2) | Dreipunkt (Kat. 1/2) |
| Ladesystem | Fremdbeladung | Fremdbeladung |
| Wickeln von Rundballen | Serie | Serie |
| Wickeltisch | 2 einstellbare Walzenpaare | 2 einstellbare Walzenpaare |
| Ballenführungsrollen am Wickeltisch | 2x einstellbar | 2x einstellbar |
| Bedienung | 2 Bowdenzüge | VT 30 Terminal |
| Halbautomatische Steuerung (Wickelvorgang startet mit Bowdenzugbetätigung und endet nach Ausführung der eingestellten Folienumwicklungen automatisch) | Serie | |
| Vollautomatischer Folienschneider | Serie (hydraulisch) | Serie (hydraulisch) |
| Folienvorstrecker | Einfach 750 mm | Einfach 750 mm |
| Einfache Folienvorstreckung | Serie 70 % (60 % als Sonderausrüstung) | Serie 70 % (60 % als Sonderausrüstung) |
| Folienrollenmagazin | 4 als Sonderausrüstung | 4 als Sonderausrüstung |
| Erforderliche Hydraulikanschlüsse am Traktor | 1 EW und 1 druckloser Rücklauf oder 1 DW | 1 EW und 1 druckloser Rücklauf oder 1 DW |
| Erforderliche Hydraulikleistung am Traktor | 26 l/min bei 150 bar | 26 l/min bei 150 bar |
| Gewicht (kg) | 1.100 - 1.250 | 1.100 - 1.250 |
| Folienendsensor (Wickelvorgang stoppt bei Folienende oder Folienriss) | - | Serie |
| RF-Fernbedienung | - | Serie |
