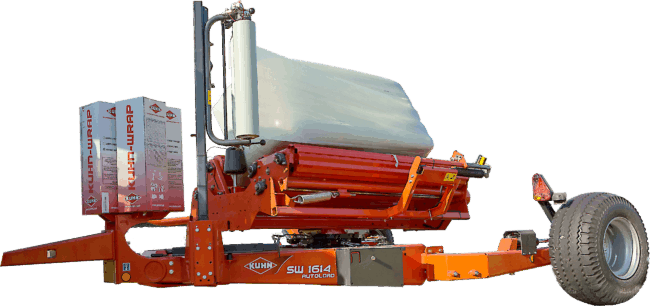

Silhouette eines selbstladenden Wicklers SW 1614
Wenn es auf Durchsatz und Effizienz ankommt

SW 1614

Beim KUHN SW 1614 handelt es sich um einen gezogenen selbstladenden Wickler, der sich perfekt für Betriebe mit hohem Anspruch an Durchsatz und Effizienz eignet. Der Wickler kann je nach betrieblichen Anforderungen manuell oder computergesteuert bedient werden.

Der Wickler KUHN SW 1614 kann es mit mittelgrossen Quaderballen von 80x70 bis 80x90 cm und bis zu 180 cm Länge sowie mit Rundballen bis 150 cm Durchmesser aufnehmen. Bei den Wicklern von KUHN wird der Ballen gleichmässig gedreht, damit die Folie exakt überlappt und den Ballen konstant fest einwickelt. Sie können nach persönlichen Vorlieben entscheiden, ob Ihr Wickler manuell oder computergesteuert bedient wird. Vorstrecker, Folienschneider, Wickeltisch und tiefliegendes Fahrgestell – all das macht die Wickler zu unkomplizierten, bedienerfreundlichen, schnellen und effizienten Maschinen. Bei der Entwicklung der Ballenwickler legt KUHN grossen Wert auf Anwenderfreundlichkeit und Zuverlässigkeit, damit die Futterqualität über die gesamte Lagerdauer erhalten bleibt.
Beim KUHN SW 1614 handelt es sich um einen gezogenen selbstladenden Wickler, der sich perfekt für Betriebe mit hohem Anspruch an Durchsatz und Effizienz eignet. Der automatische Parallel-Ladearm mit serienmässigem Rundballensatz lädt sanft die Ballen während der Fahrt, ohne sich vom Wetter beeindrucken zu lassen. Dank seines einzigartig tiefliegenden Fahrgestells mit der grossen Spurbreite kann beim Wickeln ein zweiter Ballen mitgeführt werden, sodass die Maschine insgesamt effizienter arbeitet.

Ihre Vorteile

Durchsatzstarkes Qualitätswickeln
Wickeltisch für Quaderballen

In der Ausführung für Quaderballen ist der Wickeltisch der KUHN-Ballenwickler mit zwei Stahlrollen ausgerüstet, die über ein Rippenprofil verfügen. So entsteht eine tiefe, stabile Ballenaufnahme, die den Ballen unabhängig von seiner Grösse optimal führen, gleichmässig drehen und überlappend einwickeln kann. Zwei breite Stützrollen sorgen für zusätzliche Stabilität und Führung. Mit diesem Wickeltisch können ebenfalls Rundballen gewickelt werden.

In der Quaderballen-Ausführung hat der Wickeltisch des Ballenwicklers zwei Stahlrollen mit Rippenprofil.
Konische Vorstrecker

Die 750-mm-Folienrollen Vorstrecker sind aus Aluminium gefertigt, sodass sich kein Folienklebstoff daran festsetzen kann. Am unteren Ende konisch zulaufende Aluminium-Walzen halten die Folie auf Breite und verringern die Gefahr eines Folienrisses. Durch das geriffelte Walzenprofil werden Luft- und Wassereinschlüsse in der Folie vermieden. Aufgrund der Anordnung der Vorstrecker ist der Wechsel der Folienrollen ein Kinderspiel. Die serienmässige Vorstreckung von 70 % wird durch ein wartungsarmes Getriebe erzielt. Auf Wunsch kann ein anderes Vorstreckersystem montiert werden, mit dem sich die normale Folienvorstreckung bei erschwerten Wickelbedingungen auf 60 % reduzieren lässt.

Am unteren Ende konisch zulaufende Aluminium-Walzen halten die Folie auf Breite und verringern die Gefahr eines Folienrisses.
Hydraulische, rutschfeste Folienschneider

Sobald die gewünschten Folienlagen um den Ballen gewickelt sind, wird die Folie gespannt und durchtrennt. Dank hydraulischem Folienschneider mit Klemmvorrichtung kann die Schnittkraft unabhängig von der Kippstellung des Tisches eingestellt werden, sodass das lose Folienende möglichst kurz ausfällt. Der lange Stellweg ist für verschiedene Ballenlängen ausgelegt und gewährleistet das sichere Halten und saubere Abtrennen der Folie bei jeder Witterung.

Dank hydraulischem Folienschneider mit Klemmvorrichtung kann die Schnittkraft unabhängig von der Kippstellung des Tisches eingestellt werden.
Sanfte Ballenablage
Tiefliegendes Fahrgestell

Bei den gezogenen Wicklern von KUHN liegt das Fahrgestell besonders tief. Dies verleiht der Maschine eine hohe Stabilität beim Lade- und Wickelvorgang sowie bei der Ballenablage. Die Konzeption der hinteren Achse erlaubt auch eine tiefe Anordnung des Wickeltisches, so dass keine aktive Ablagedämpfung erforderlich ist. Durch die konsequente Gewichtsverlagerung auf den Schlepper werden Auf- und Abbewegungen der Zugdeichsel verhindert, und die Räder des Schleppers haben beim Bergauffahren mit Ballen auf dem Wickeltisch oder Ladearm keinen Schlupf. Der Ballen rollt beim Fahren vom Tisch – für maximale Schlagkraft!

Das Fahrgestell liegt besonders tief und verleiht der Maschine eine hohe Stabilität beim Aufnehmen, Wickeln und Ablagen des Ballens.
Manuelle oder computergestützte Bedienung
Steuersysteme

Der SW 1614 kann mit zwei verschiedenen Steuersystemen ausgestattet werden. Die manuelle Ausführung (M) wird über drei Hebel mit Bowdenzügen bedient. Sie hat den serienmässigen Ballen- und Folienlagenzähler KBC 30 sowie die Autostopp-Funktion. Aus dem manuellen Ballenwickler wird so eine halbautomatische Maschine. Die computergestützte Ausführung des SW 1614 (C) mit integrierter patentierter* AUTOLOAD Funktion überzeugt mit insgesamt mehr Effizienz und einer höheren Lade- und Wickelleistung. Das automatisch gesteuerte Computersystem mit dem integrierten Joystick hat serienmässig eine Autostopp-Funktion bei Folienende/Folienriss sowie eine Play/Pause-Funktion. Die Funkfernsteuerung mit grosser Reichweite gehört zur Wahlausrüstung.

Ballen-Wickel-Zähler KBC 30 und Autostopp-Funktion
AUTOLOAD

Der SW 1614 C kann beim Wickeln einen zweiten Ballen im Ladearm tragen. Die AUTOLOAD-Funktion bietet insgesamt mehr Tragkraft, Wickelleistung und Effizienz. Mit der patentierten AUTOLOAD-Funktion kann sich der Fahrer ganz auf das Fahren konzentrieren, da der Wickelprozess vollautomatisch eingeleitet wird, sobald das System einen Ballen am Ladearm registriert. Die Aufnahme eines zweiten Ballens in den Ladearm während des Wickelprozesses erfolgt ebenfalls vollautomatisch.

Die Aufnahme eines zweiten Ballens in den Ladearm während des Wickelprozesses erfolgt ebenfalls vollautomatisch.

Ausstattung

Folienmagazin

Praktischer Stauraum für 4 Folienrollen.

Folienmagazin
Zugdeichsel und schwenkbarer Anbaubock

Der schwenkbare Anbaubock der Kategorie 2/3 verleiht der Maschine erstaunliche Wendigkeit. Der Wickler hat einen grösseren Abstand zum Schlepper, wodurch sich der Wendekreis im Feld verringert und der Fahrer bei Transportfahrten von erhöhtem Komfort profitiert. Die Zugdeichsel bietet zusätzlichen Stauraum für die Folienrollen und hat eine Schlauchgarderobe, mit deren Hilfe die Schläuche sauber und sicher geführt werden. Der schwenkbare Anbaubock erleichtert das Ankuppeln bei verschiedenen Traktoren, ohne dass die Anhängungen gewechselt werden müssen.

Zugdeichsel mit schwenkbarem Anbaubock

Spezifikation

SW 1614 M SW 1614 C
Quaderballenmasse (Breite x Höhe x Länge) (m) 0,80 x 0,70 - 0,90 x 1,80 0,80 x 0,70 - 0,90 x 1,80
Rundballenmasse (Breite x Durchmesser) (m) 1,20 - 1,50 x 1,00 - 1,50 1,20 - 1,50 x 1,00 - 1,50
Maximales Ballengewicht (kg) 800 (bis 1.000 (zusätzliches Gegengewicht erforderlich)) 800 (bis 1.000 (zusätzliches Gegengewicht erforderlich))
Gesamtlänge (m) 5,16 5,16
Gesamtbreite in Transportstellung (m) 2,49 2,49
Gesamthöhe (m) 2,59 2,59
Ladesystem Seitlicher Ladearm Seitlicher Ladearm
Mitnahme eines Ballens auf dem Ladearm Serie Serie
Wickeln von Rundballen Serie Serie
Wickeltisch 2x einstellbare Walzenpaare 2x einstellbare Walzenpaare
Ballenführungsrollen am Wickeltisch 2x einstellbar 2x einstellbar
Bedienung 3 Bowdenzüge VT 30 Terminal
Halbautomatische Steuerung (Wickelvorgang startet mit Bowdenzugbetätigung und endet nach Ausführung der eingestellten Folienumwicklungen automatisch) Serie -
RF-Fernbedienung - Sonderausrüstung
Vollautomatischer Folienschneider Serie (hydraulisch) Serie (hydraulisch)
Folienvorstrecker Einfach 750 mm Einfach 750 mm
Einfache Folienvorstreckung Serie 70 % (60 % als Sonderausrüstung) Serie 70 % (60 % als Sonderausrüstung)
Folienrollenmagazin 4 als Sonderausrüstung 4 als Sonderausrüstung
Erforderliche Hydraulikanschlüsse am Traktor 1 EW und 1 druckloser Rücklauf oder 1 DW 1 EW und 1 druckloser Rücklauf oder 1 DW
Erforderliche Hydraulikleistung am Traktor 26 l/min bei 150 bar 26 l/min bei 150 bar
Beleuchtung Serie Serie
Gewicht (kg) 1.800 - 1.900 1.800 - 1.900
AUTOLOAD Ladeautomatik - Serie
Folienendsensor (Wickelvorgang stoppt bei Folienende oder Folienriss) - Serie
Radumstellung nach innen für Strassenfahrt Manuell (hydraulisch als Sonderausrüstung) Manuell (hydraulisch als Sonderausrüstung)
SW 1614 C trägt beim Wickeln einen zweiten Ballen im Ladearm.
